F2 SELBSTDIAGNOSE

C O D E Nr. 09  ( W A S S E R T E M P E R A T U R S E N S O R [EGI])

scHRrn

P R Ü F U N G

V O R G E H E N

1

Schlechter Kontakt im Stromkreis des Wasser-

te mperatursensors?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

1

Schlechter Kontakt im Stromkreis des Wasser-

te mperatursensors?

Nein  Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (R/G) des

Wassertemperatursensors OK?

(Steckverbinder des Wassertemperatursensors

abgezogen)

Ja

Weiter mit dem nächsten Schritt •• :

2

Spannung am Klemmenkabel (R/G) des

Wassertemperatursensors OK?

(Steckverbinder des Wassertemperatursensors

abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2E prüfen (Klemmenkabel [R/G])

O Falls OK, ECU austauschen,

o Falls nicht OK, Kabelbaum reparieren.

2

Z u s t a n d

S p a n n u n g

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2E prüfen (Klemmenkabel [R/G])

O Falls OK, ECU austauschen,

o Falls nicht OK, Kabelbaum reparieren.

2

Zündschalter ON

ca. 5,0 V

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2E prüfen (Klemmenkabel [R/G])

O Falls OK, ECU austauschen,

o Falls nicht OK, Kabelbaum reparieren.

2

Nein  Auf Unterbrechung oder Kurzschluß zwi-

schen Wassertemperatursensor und ECU-

Klemme 2E prüfen (Klemmenkabel [R/G])

O Falls OK, ECU austauschen,

o Falls nicht OK, Kabelbaum reparieren.

3

Prüfen, ob im Klemmenkabel (B/Y) des

Wassertemperatursensors zur Masse Durch-

gang besteht.

Ja

Weiter mit dem nächsten Schritt

3

Prüfen, ob im Klemmenkabel (B/Y) des

Wassertemperatursensors zur Masse Durch-

gang besteht.

Nein  Kabelbaum reparieren

4

Widerstand des Wassertemperatursensors
OK?

Ja

ECU austauschen Seite F2-92

4

Widerstand des Wassertemperatursensors
OK?

Nein  Wassertemperatursensor austauschen

ö - Seite F2-105

4

Kühlmitteltemperatur

Widerstand (kft)

Nein  Wassertemperatursensor austauschen

ö - Seite F2-105

4

20 °C

2,21 -2,69

Nein  Wassertemperatursensor austauschen

ö - Seite F2-105

4

80 °C

0,29 - 0,35

Nein  Wassertemperatursensor austauschen

ö - Seite F2-105

1YE0F2-051

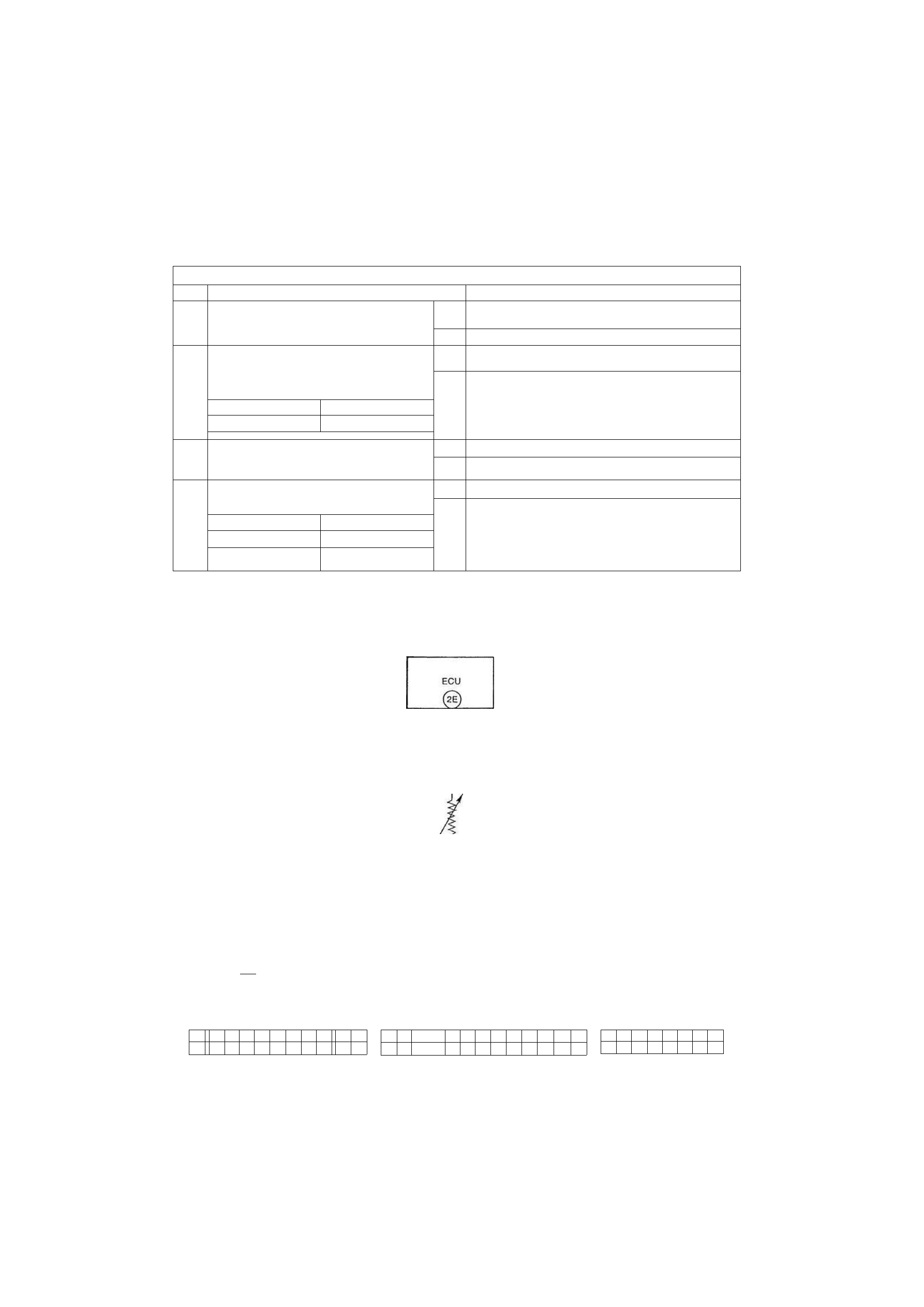

Schaltplan

^ B—01

R / G

fc  B - 2 1

^  B — 2 1

B / Y

WASSER-

TEMPERATURSENSOR

(EGI)

B-21 WASSERTEMPERATURSENSOR

(ED) (EM2) , -

B / Y R/G

B-OT MOTORSTEUERGERÄT (EMI)

8/fi

ryyv  w/G  0 / B  G/R

*

M I

R / Y  Y / B

*

e/L

L / R

*

fl )

6R  IG/B  L / B  3P/Y  G A - LG/P  G  G / L

w

R / 8

I L IJ  ! H

(  ) E C - A T

Y / B  L / Y

f ^ l U -

3Y/n  0

G / 8

*

W/R

P  6A/R  B/R  8 / 0

W/G  R/Y  L / w ß LC-

X  G/w

R

L / O  L / R

G

L

B / Y  B / 0

3 0

3C

L / W

W  GY/8  Y/R  R / L  R/G

Y

«

W/8

*

BP/8  R / B

Y

G

R

2P 2N 2L 2J P.H  2 f

3P

30

16E0F2-045

F2-27

F2

SELBSTDIAGNOSE

C O D E Nr.

10  ( A N S A U G L U F T T E M P E R A T U R S E N S O R - IM  L U F T M E N G E N M E S S E R )

9CHRTT7

P R Ü F U N G

V O R G E H E N

1

Schlechter Kontakt im Stromkreis des

Luftmengenmessers ?

Ja

Auf schlechten Kontakt des Steckver-

binders prüfen und ggf. reparieren

1

Schlechter Kontakt im Stromkreis des

Luftmengenmessers ?

Nein  Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (GY/B) des

Luftmengenmessers OK? (Steckverbinder des
Luftmengenmessers abgezogen)

Ja

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (GY/B) des

Luftmengenmessers OK? (Steckverbinder des
Luftmengenmessers abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Luftmengenmesser und

ECU-Klemme 2K prüfen (Klemmen-

kabel [GY/B])

2

Z u s t a n d

S p a n n u n g

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Luftmengenmesser und

ECU-Klemme 2K prüfen (Klemmen-

kabel [GY/B])

2

Zündschalter ON

ca. 5,0 V

Nein  Auf Unterbrechung oder Kurzschluß

zwischen Luftmengenmesser und

ECU-Klemme 2K prüfen (Klemmen-

kabel [GY/B])

3

Widerstand des Ansauglufttemperatursensors

OK?

Ja

ECU austauschen  S e i t e F2-92

3

Ansauglufttemperatur

Widerstand (kn)

Nein  Luftmengenmesser austauschen Seite F2-48

3

20 °C

2 - 3

Nein  Luftmengenmesser austauschen Seite F2-48

3

60 °C

0,4 - 0,7

Nein  Luftmengenmesser austauschen Seite F2-48

1 Y E 0 F 2 - 0 5 2

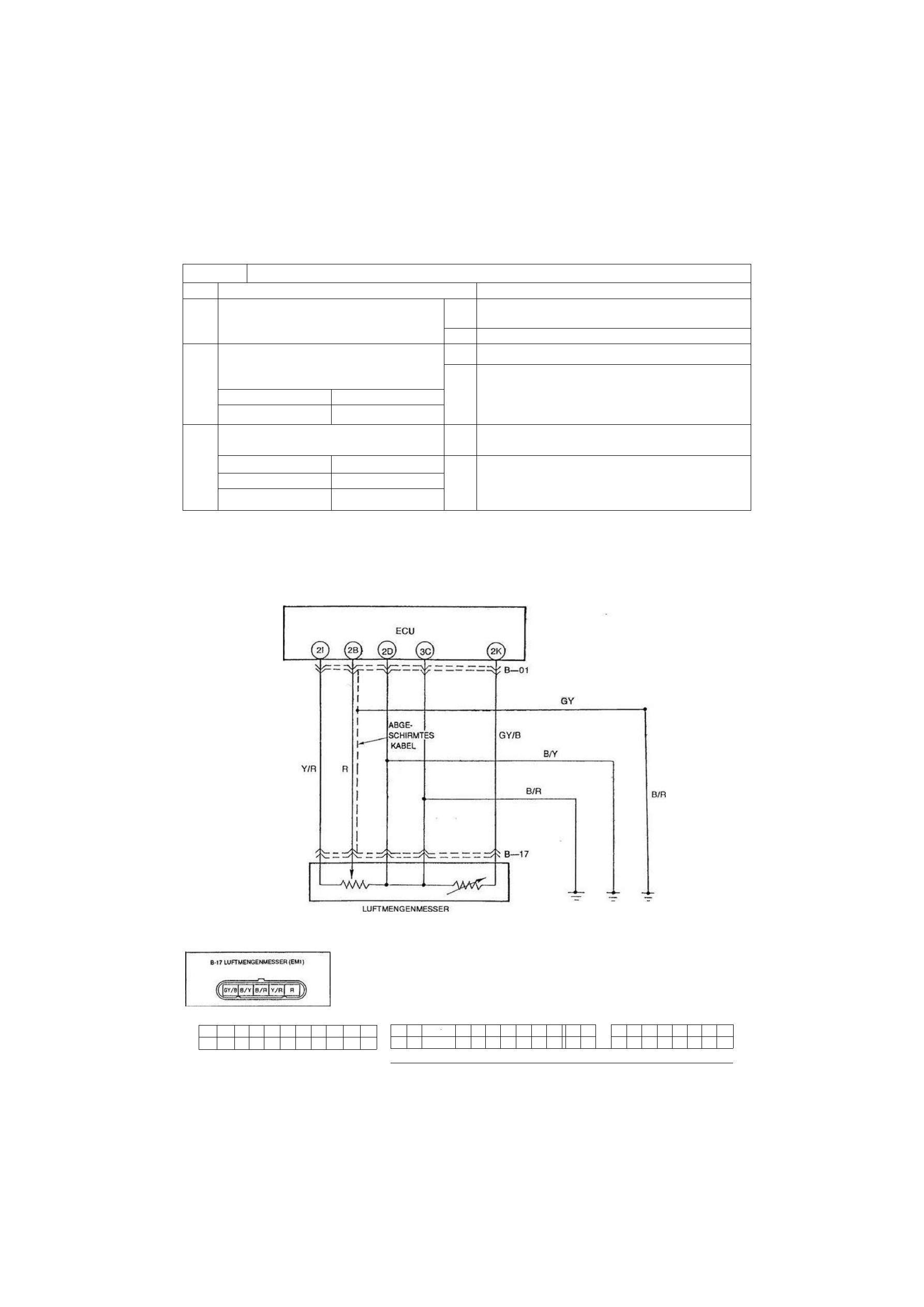

Schaltplan

B-01 MOTORSTEUERGERAT(EMI)

10 (—I

B / Ä

*

B W

W/G  O/B  G/R

rrAi

R/Y  Y/B

*

B / L  L / R

*

(LI

BR  L6/8  L / S  3P/Y  G/K  UG/fl  G  G/L

H

R/B

JL  J J !H

l )EC-AT

20 20 2H t—i

21

3 0

3C

Y/B  L / Y

3Y/S  0  G/8

*

W/R

P  BP/P  B/R  8 / 0

L/W

w  GY/8  Y/R  R/L  R/G  Y

*

fs/ai

W/G  R/Y

P

L / w f o LG

*

G/W  R  L / O  L / R

G

L

B / Y

8 / 0

W/B

*

BP/8  R / 8

*

Y

G

R

Z?

2N  2L

2 J

2H  2F

3P

30

1 6 E 0 F 2 - C K "

F2-28

SELBSTDIAGNOSE

F2

C O D E Nr.  1 2  ( D R O S S E L K L A P P E N S C H A L T E R )

äCHRTTI

P R Ü F U N G

V O R G E H E N

1

Schlechter Kontakt im Stromkreis des Drossel-

klappenschalters?

Ja

Steckverbinder und/oder Kabelbaum  • - - v. u-

 ,-u

reparieren .  . - . v . *

1

Schlechter Kontakt im Stromkreis des Drossel-

klappenschalters?

Nein  Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (Y/R) des

Drosselklappenschalters OK? (Steckverbinder

des Drosselklappenschalters abgezogen)

Ja

Weiter mit dem nächsten Schritt

2

Spannung am Klemmenkabel (Y/R) des

Drosselklappenschalters OK? (Steckverbinder

des Drosselklappenschalters abgezogen)

Nein  Auf Unterbrechung oder Kurzschluß zwi- w >*?. •

sehen Wassertemperatursensor und ECU- .

Klemme 21 prüfen (Klemmenkabel [Y/R]) *

. i •«.

o Falls OK, ECU austauschen.  J Z - Y •
c Falls nicht OK, Kabelbaum reparieren.

2

Z u s t a n d

S p a n n u n g

Nein  Auf Unterbrechung oder Kurzschluß zwi- w >*?. •

sehen Wassertemperatursensor und ECU- .

Klemme 21 prüfen (Klemmenkabel [Y/R]) *

. i •«.

o Falls OK, ECU austauschen.  J Z - Y •
c Falls nicht OK, Kabelbaum reparieren.

2

Zündschalter ON

ca. 5,0 V

Nein  Auf Unterbrechung oder Kurzschluß zwi- w >*?. •

sehen Wassertemperatursensor und ECU- .

Klemme 21 prüfen (Klemmenkabel [Y/R]) *

. i •«.

o Falls OK, ECU austauschen.  J Z - Y •
c Falls nicht OK, Kabelbaum reparieren.

2

Nein  Auf Unterbrechung oder Kurzschluß zwi- w >*?. •

sehen Wassertemperatursensor und ECU- .

Klemme 21 prüfen (Klemmenkabel [Y/R]) *

. i •«.

o Falls OK, ECU austauschen.  J Z - Y •
c Falls nicht OK, Kabelbaum reparieren.

3

Prüfen, ob zwischen Drosselklappenschalter
und ECU Durchgang besteht.

Ja

Auf Kurzschluß zwischen Drosselklappen-
schalter und ECU-Klemme 2F prüfen

(Klemmenkabel [Y]) •

^ Falls OK, weiter mit dem nächsten Schritt.

O Falls nicht OK, Kabelbaum reparieren.

3

Drosselklappenschalter

ECU

Ja

Auf Kurzschluß zwischen Drosselklappen-
schalter und ECU-Klemme 2F prüfen

(Klemmenkabel [Y]) •

^ Falls OK, weiter mit dem nächsten Schritt.

O Falls nicht OK, Kabelbaum reparieren.

3

(V)

2F (Y)

Ja

Auf Kurzschluß zwischen Drosselklappen-
schalter und ECU-Klemme 2F prüfen

(Klemmenkabel [Y]) •

^ Falls OK, weiter mit dem nächsten Schritt.

O Falls nicht OK, Kabelbaum reparieren.

3

(B/R)

Masse

Nein  Kabelbaum reparieren

4

Prüfen, ob zwischen Klemmenkabeln (Y/R) und

(Y) Durchgang besteht, wenn die Drosselklappe

von ganz geschlossen nach ganz geöffnet
bewegt wird.

Ja

E C U austauschen  S e i t e F2-92

4

Prüfen, ob zwischen Klemmenkabeln (Y/R) und

(Y) Durchgang besteht, wenn die Drosselklappe

von ganz geschlossen nach ganz geöffnet
bewegt wird.

Nein

Drosselklappenschalter austauschen

«r  S e i t e F2-105

1YE0F2-012

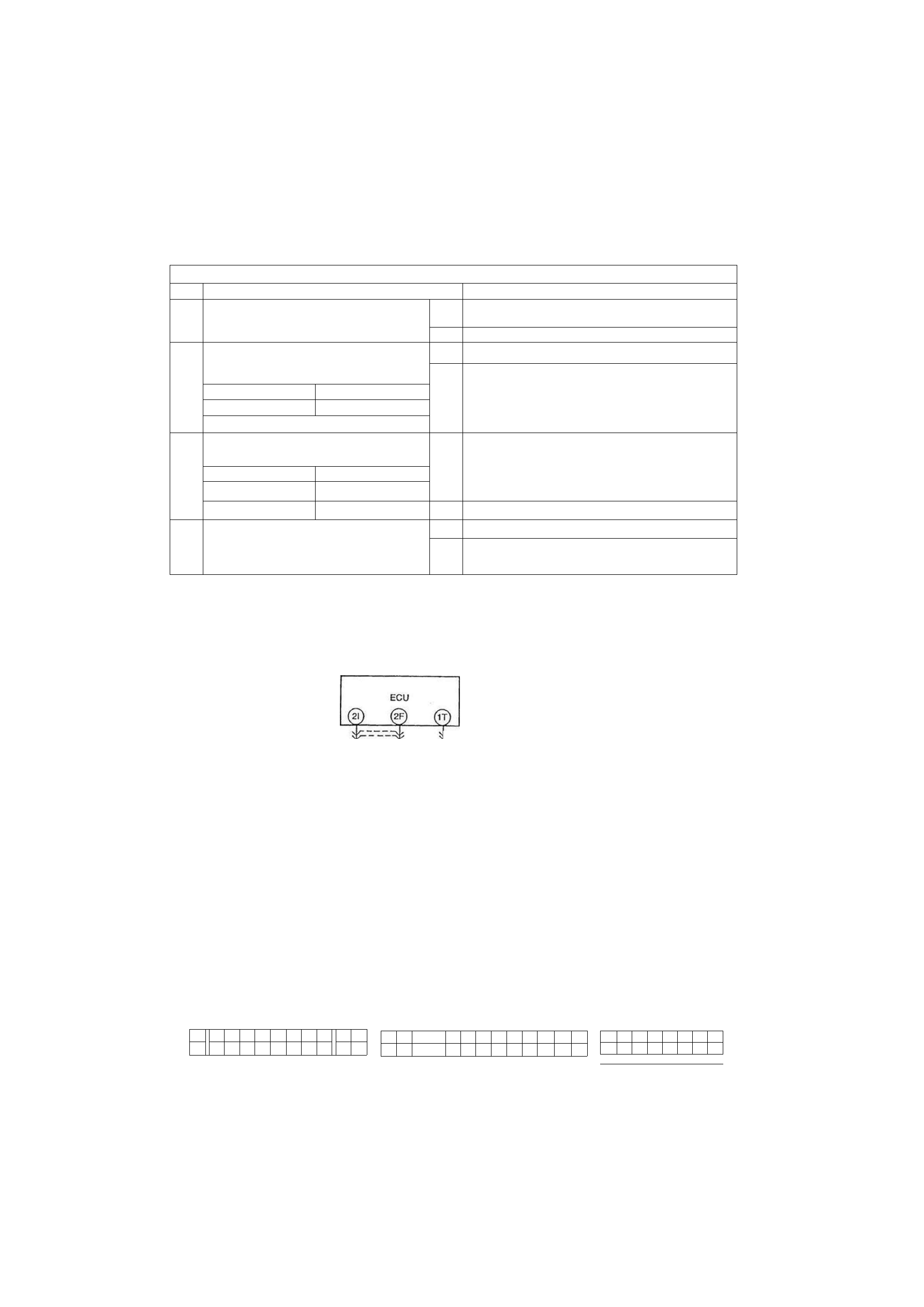

Schaltplan

Y / R

B R

^  B — 0 1

B — 1 9

B / Y

DROSSELKLAPPENSCHALTER

B-I9 DROSSELKl>PPENSC HALTER

(EMI)

8 / Y | BR

T:

r Y/R

B-Ol MOTORSTEUERGERAT (EMI)

10

ö/rt

.w  sv*

W/G  O/B  G/R

*

M I

R/Y  Y/B

*

B / L  L / R

x

( U

BR  LG/B  L / B  3R/Y  G/K  LG/R  G  G/L

W  R/B

I L 1J JH

( )EC-AT

Y/B  L / Y  Ä/wJj| *  3 Y/R  0  G/8  x  W/R  P  BR/R  B/R  B/O

W/G  R/Y  L/w (J LG

X  G/W  R  L / 0  L / R

G

L

8 / Y  B/O

30

2C

2P 2N 2L  2 J 2H 2F

L/W

W  GY/B  Y/R  R/L  n/G

Y

X

W/8

X

3R/B  R/B

X

Y

G

fl

3P

30

16EOF2-049

F2-29

F 2 SELBSTDIAGNOSE

C O D E Nr.

14  ( L U F T D R U C K S E N S O R - IM ECU)

3 C H F 5 T T

V O R G E H E N

1

ECU austauschen

ö- Seite F2-92

16EOF2-050

C O D E Nr.

15  u n d / o d e r 23  ( L A M B D A S O N D E -  A U S F A L L )

Hinweis

• Falls die Codes 15 und 17 beide angezeigt werden, zunächst die Prüfung für Code 17 durchführen

33-RTT

PRUFUNG

V O R G E H E N

1

Schlechter Kontakt im Stromkreis der Lambda-
sonde?

Ja

Steckverbinder und/oder Kabelbaum
reparieren

Nein  Weiter mit dem nächsten Schritt

2

Prüfen, ob die Ausgangsspannung der

Lambdasonde korrekt ist.

Ja

Weiter mit dem nächsten Schritt

Nein  Lambdasonde austauschen 0- Seite F2-108

3

Prüfen, ob zwischen der Lambdasonde und der
ECU-Klemme 2D (rechts: 2C) Durchgang

besteht.

Ja

Auf Kurzschluß im Kabelbaum prüfen

0 Falls OK, ECU austauschen.

0Falls nicht OK, Kabelbaum reparieren

Nein  Kabelbaum reparieren

16E0F2-051

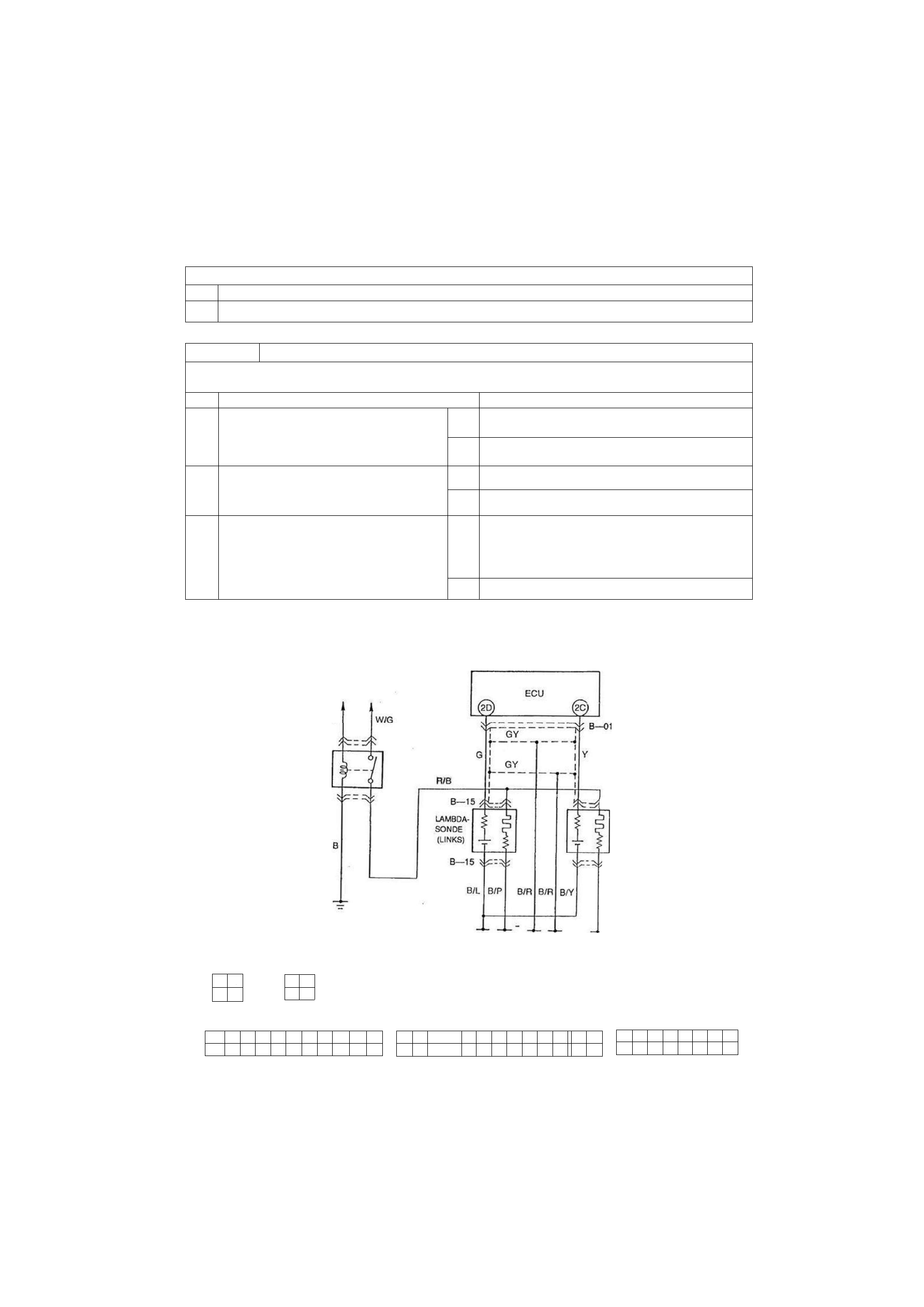

Schaltplan

B/W

HAUPT-
RELAIS

^ B—16

LAMBDA-

SONDE

(RECHTS)

B—16

B / P

B-IS LAMBDASONOE LINKS

(E)

[fve

G

e/p

—-B/L

' -

8-16 LAMBDASONDE RECHTS

(EM2),

R / 8

Y

B / 0  B / r

— y

B OL MOTORSTEUERGERÄT (EMI)

*

w / 6

C/8

G/R

MU

R / Y  Y / 8

*

9 / L  L / R

iL) l

BR  L6/B  L / 8  3P/Y  G/W  LG/P  G  G / L

W  R / 8

IL 1J 1H

( )EC-AT

Y / B  L / Y  Ä / w | J j » S r / ß  0

G / 8

*

W/R

P  5 V P

B / R  B / O

w/G  R/Y  L / w f o  L S

X  G/W

R

L / 0  L / R

G

L

B/Y  8 / 0

L/W

W  GY/e  Y/R  R / L  R/G

Y  rp/fli

W/8

*

BP/8  R / 8

M

Y

G

R

2P 2N 2L 2J 2H

 2?

3 P

33

16E0F2-052
