Система подушек и ремней безопасности



Диагностика и ремонт



04-3

•

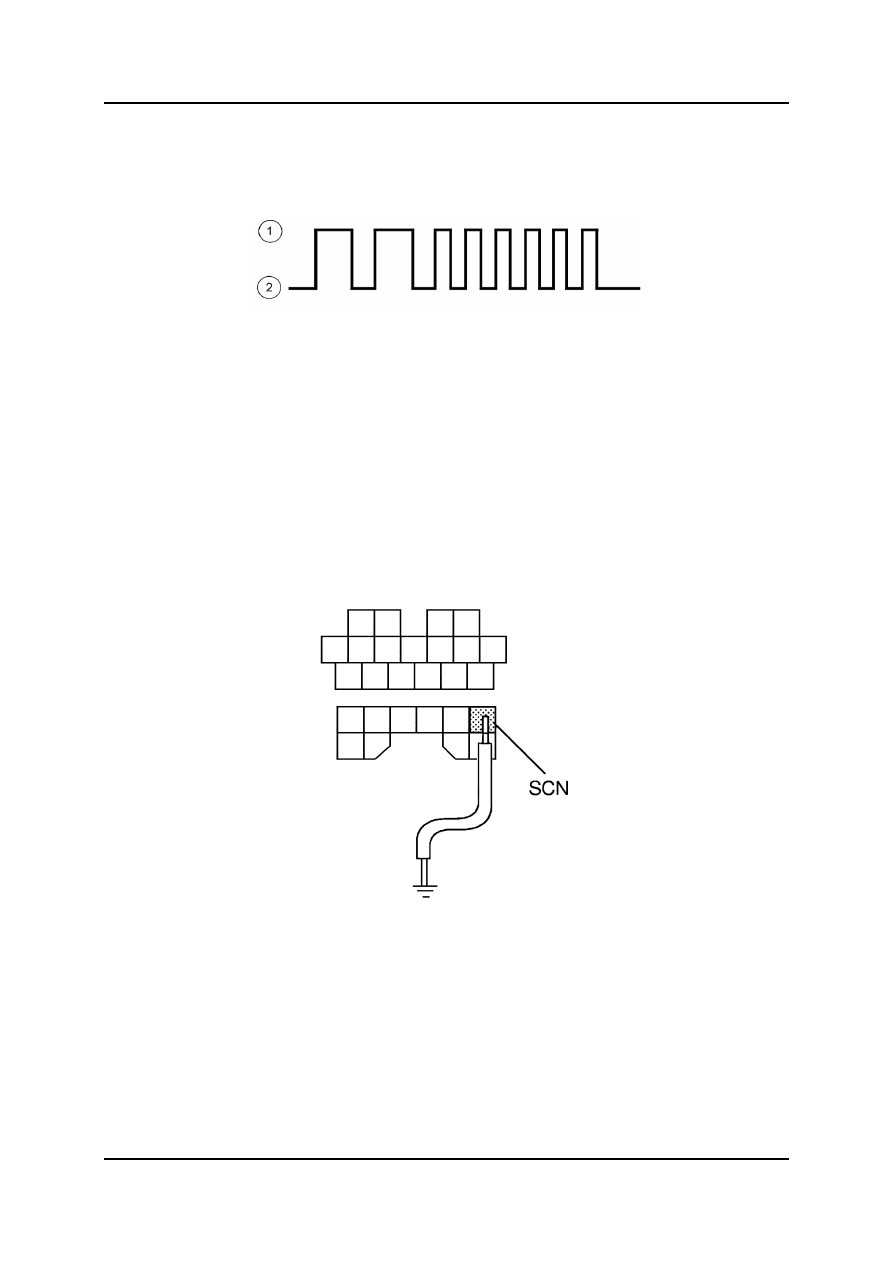

На рисунке ниже показан пример комбинации вспышек для DTC 26 (Неисправность
системы боковой надувной подушки безопасности со стороны водителя).
Комбинация состоит из двух длинных и шести коротких вспышек.





1003_160



1 ON

2 OFF



Имевшиеся ранее неисправности

•

Если клиент жалуется на предупредительную световую сигнализацию SRS,
которая недавно вспыхивала, а в настоящий момент неисправности в автомобиле
нет, в памяти модуля SAS может храниться DTC имевшегося ранее отказа. Чтобы
считать коды DTC имевшихся ранее неисправностей, подключите вывод SCN
(SCAN) в DLC-1 к земле до включения зажигания. Предупредительная световая
сигнализация SRS будет непрерывно гореть 4-8 сек, затем начнёт
демонстрировать двухразрядный код DTC в виде соответствующей комбинации
вспышек.



1003_161

Вывод SCN в DLC-1



Диагностика и ремонт



Система подушек и ремней безопасности

04-4 Curriculum

Training

•

Удалите хранимые коды DTC из памяти модуля SAS после выполнения ремонта.
Для этого:
1.  Поверните ключ зажигания в положение ON.
2.  Подождите, пока предупредительная сигнализация SRS будет непрерывно

гореть в течение примерно 6 секунд, а потом погаснет.

3.  Выполните следующие шаги попеременно три раза, каждый раз с интервалами

по 0,5 – 1,0 секунды.

–

Используйте перемычку, чтобы соединить накоротко с землёй вывод SCN
разъёма DLC.

–

Отключите перемычку от земли.

4.  Если демонстрируются коды DTC, подождите пока они исчезнут.
5.  Повторите процедуру просмотра имевшихся ранее неисправностей, чтобы

убедиться, что все ранее имевшиеся неисправности удалены.

6.  Поверните ключ зажигания в положение LOCK.
7.  Отключите перемычку от DLC.


ПРИМЕЧАНИЕ:     Если предупредительная световая сигнализация SRS не горит или

остаётся зажжённой при повороте ключа зажигания в положение ON, проверьте
схему управления предупредительной световой сигнализации SRS.




OBD для SRS 3-го поколения

•

Система OBD для SRS 3-го поколения содержит следующие функциональные
возможности:

–

Функцию обнаружения неисправностей.

–

Функцию демонстрации текущих и имевшихся ранее неисправностей в виде
двухразрядных кодов DTC посредством предупредительной световой
сигнализации SRS.

–

Функцию памяти DTC для текущих и имевшихся ранее неисправностей.

–

Диагностику через DLC-2 и WDS.

–

Функцию контроля PID для доступа к определённым данным, таким как
входные сигналы, расчётные величины и информация о статусе системы.

–

Средства обеспечения отказоустойчивости, чтобы предотвратить случайную
активацию компонентов SRS в случае неисправности системы надувных
подушек безопасности.

•

Система OBD используется в SRS, установленной на следующих автомобилях:

–

Mazda2 (DY), Mazda3 (BK), Mazda6 (GG/GY), Tribute (EP) и RX-8 (SE)

Система подушек и ремней безопасности



Диагностика и ремонт



04-5

Текущие и имевшиеся ранее неисправности

•

Когда система OBD обнаружила неисправность, а зажигание включено,
предупредительная световая сигнализация SRS выдаёт текущую неисправность в
виде двухразрядного кода DTC соответствующей комбинацией вспышек в течение
определённого периода времени, а затем горит непрерывно.

•

Чтобы считать и удалить текущие или имевшиеся ранее коды DTC, подключите
WDS к разъёму DLC-2 и выполните автотест модуля SAS (выберите “Self
test!Modules!RCM” (Автотест→Модули→RCM). Описание кодов DTC и
рекомендуемые процедуры диагностики можно найти в соответствующем W/M.


ПРИМЕЧАНИЕ:     Текущие коды DTC, демонстрируемые предупредительной световой

сигнализацией SRS, служат только для справки. Всегда используйте WDS для
проверки более определённых пятиразрядных кодов DTC.


ПРИМЕЧАНИЕ:     Системы OBD 2-го и 3-го поколений SRS демонстрируют разные

коды DTC для идентичных неисправностей.

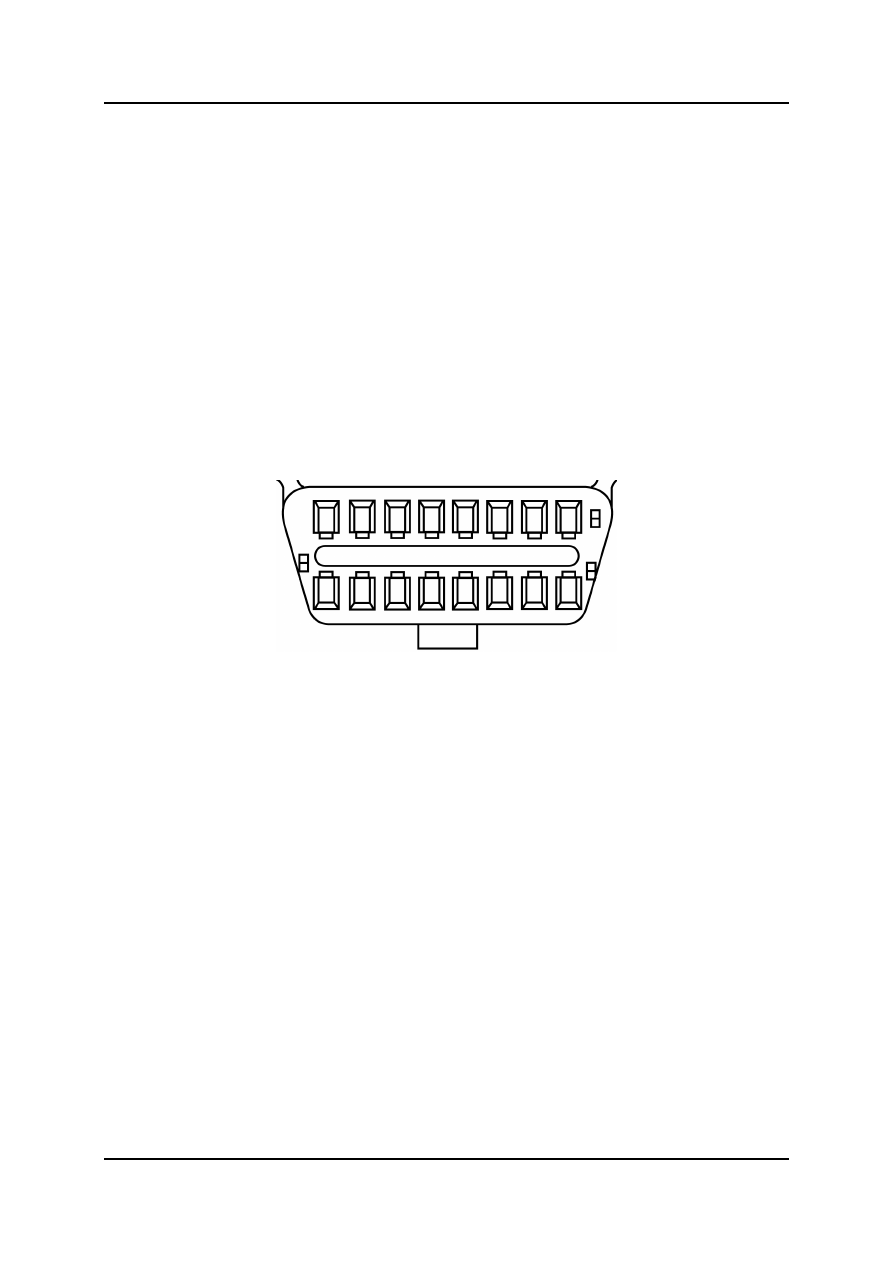

1003_159



DLC2



Диагностика и ремонт



Система подушек и ремней безопасности

04-6 Curriculum

Training

•

Текущие коды DTC демонстрируются в WDS как коды ODDTC (On-Demand DTC =
DTC по требованию) и коды CMDTC (Continuous Memory DTC = DTC непрерывной
памяти), в то время как имевшиеся ранее коды DTC демонстрируются только как
коды CMDTC.

•

В примере ниже представлены коды DTC B1932 и B2232, они демонстрируются как
коды ODDTC, а также как коды CMDTC. Другие коды CMDTC были сохранены
ранее, но больше не присутствуют в автомобиле. Tтакие коды DTC остаются в
памяти модуля SAS, пока не будут удалены с помощью WDS.

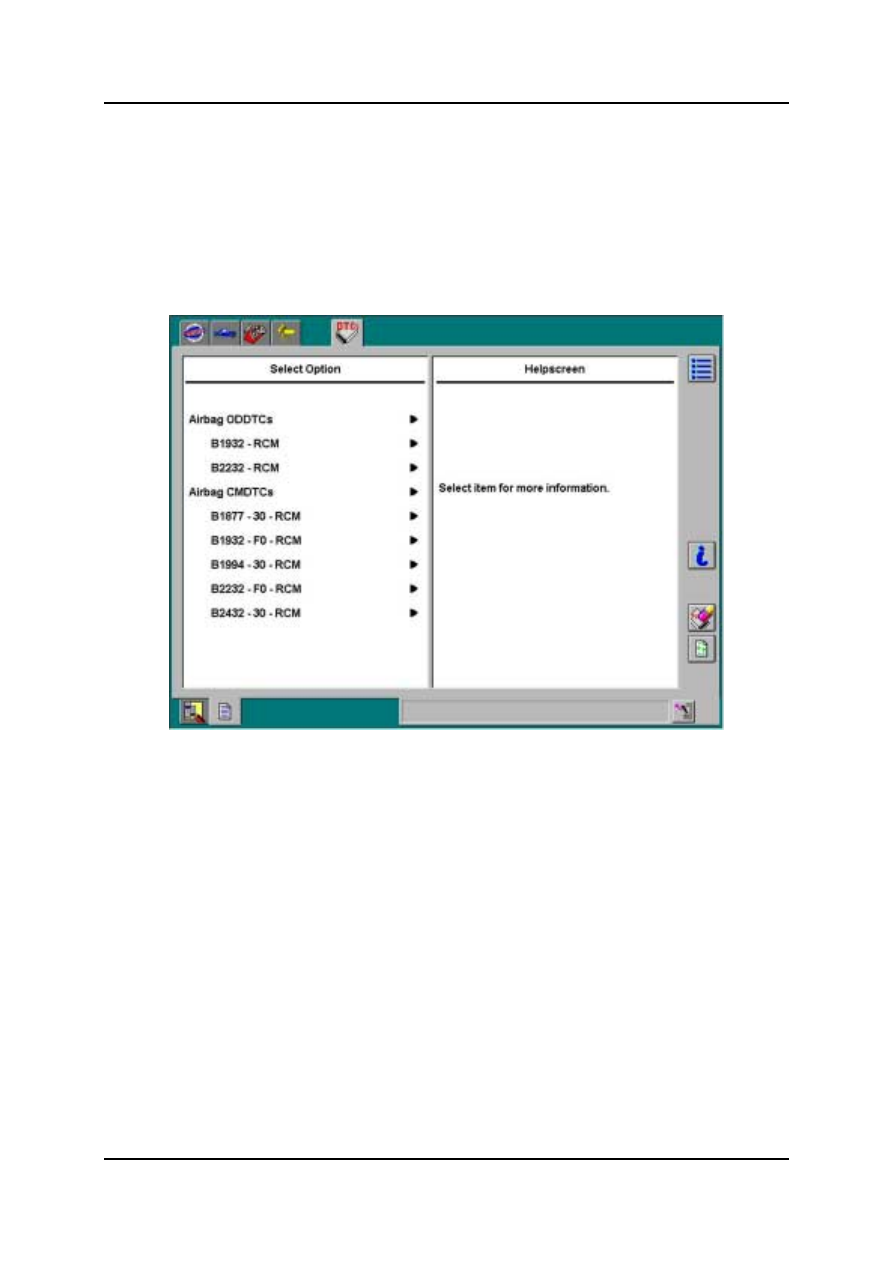

1003_S001


ПРИМЕЧАНИЕ:     После выполнения ремонта удалите из памяти хранящиеся там

коды DTC.
