Система подушек и ремней безопасности



Работа



03-1

Работа

•

На следующих страницах рассматривается работа системы SRS. Все объяснения
базируются на автомобиле Mazda3. Другие автомобили оборудуются похожими
системами.




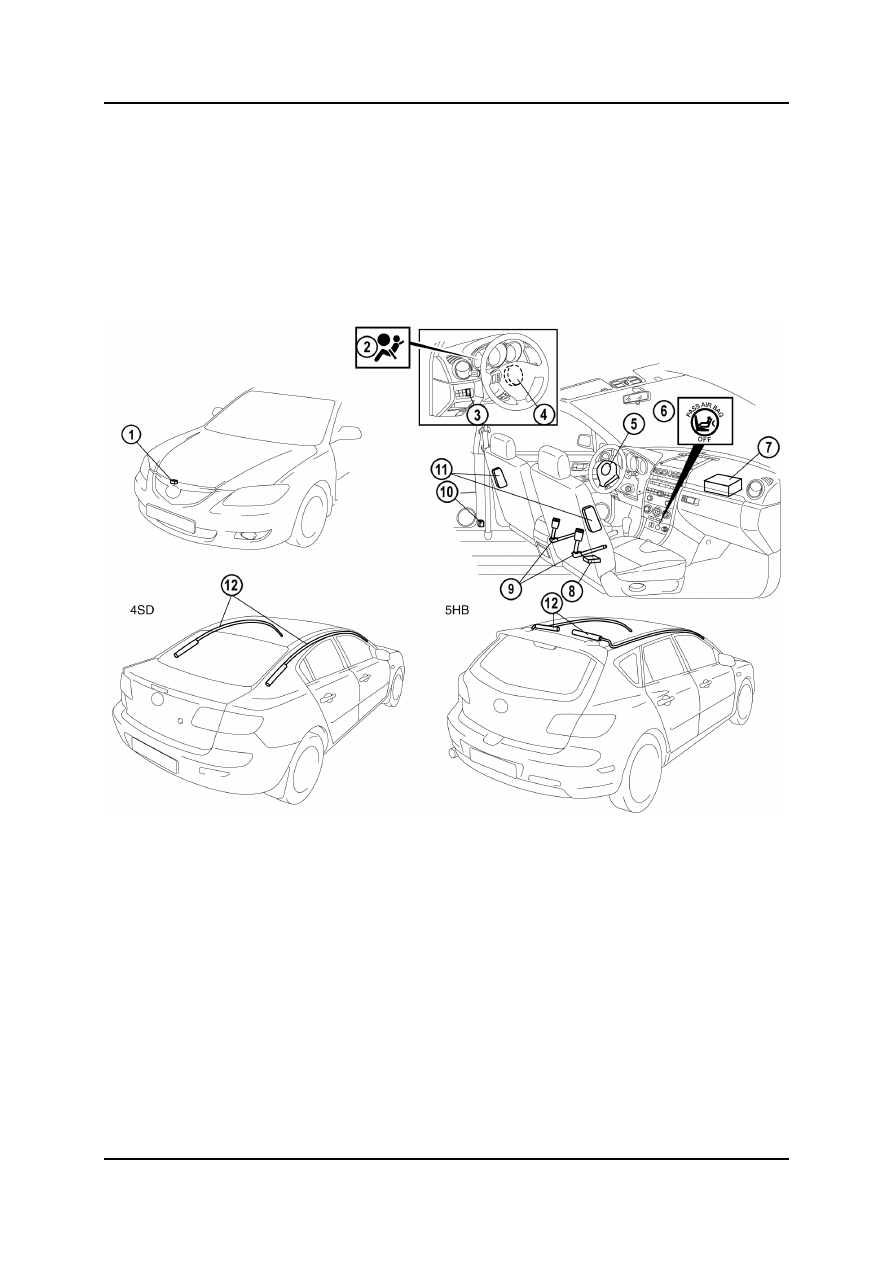

Размещение компонентов



1003_151



1

Датчик зоны удара 8

Модуль SAS

2

Предупредительная световая сигнализация 9

Передний замок преднатяжителя

 SRS

10

Датчик боковой надувной подушки

3

Переключатель PAD



безопасности

4

Часовая пружина

11

Боковая надувная подушка безопасности

5

Передняя надувная подушка безопасности

12

Надувная подушка безопасности бокового



водителя



занавеса

6

Индикатор PAD





7

Передняя надувная подушка безопасности







пассажира







Работа



Система подушек и ремней безопасности



03-2 Curriculum

Training

Лобовое столкновение

•

Если автомобиль претерпел такое сильное лобовое столкновение, что измеренные
акселерометрами величины превысили порог срабатывания модуля SAS, то по
сигналу от этого модуля будут приведены в действие соответствующие
компоненты системы SRS.

•

Преднатяжители и первый этап разворачивания передних надувных подушек
безопасности приводятся в действие одновременно. Преднатяжитель достигает
полной эффективности в течение 20 мсек после удара и служит дополнением
надувной подушке безопасности, которая будет полностью надута примерно за 50
мсек.

•

Интенсивность разворачивания контролируется модулем SAS. Он меняет время
задержки запуска второго этапа в зависимости от входных сигналов и хранящихся
плановых значений.

•

Если модуль SAS решает, что оптимальная защита сидящих в автомобиле
достигнута приведением в действие первого этапа, тем не менее, второй этап
будет приведён в действие в целях безопасности с задержкой примерно 100 мсек,
поэтому спасателям не будет угрожать опасность со стороны не сработавшего
насоса.

•

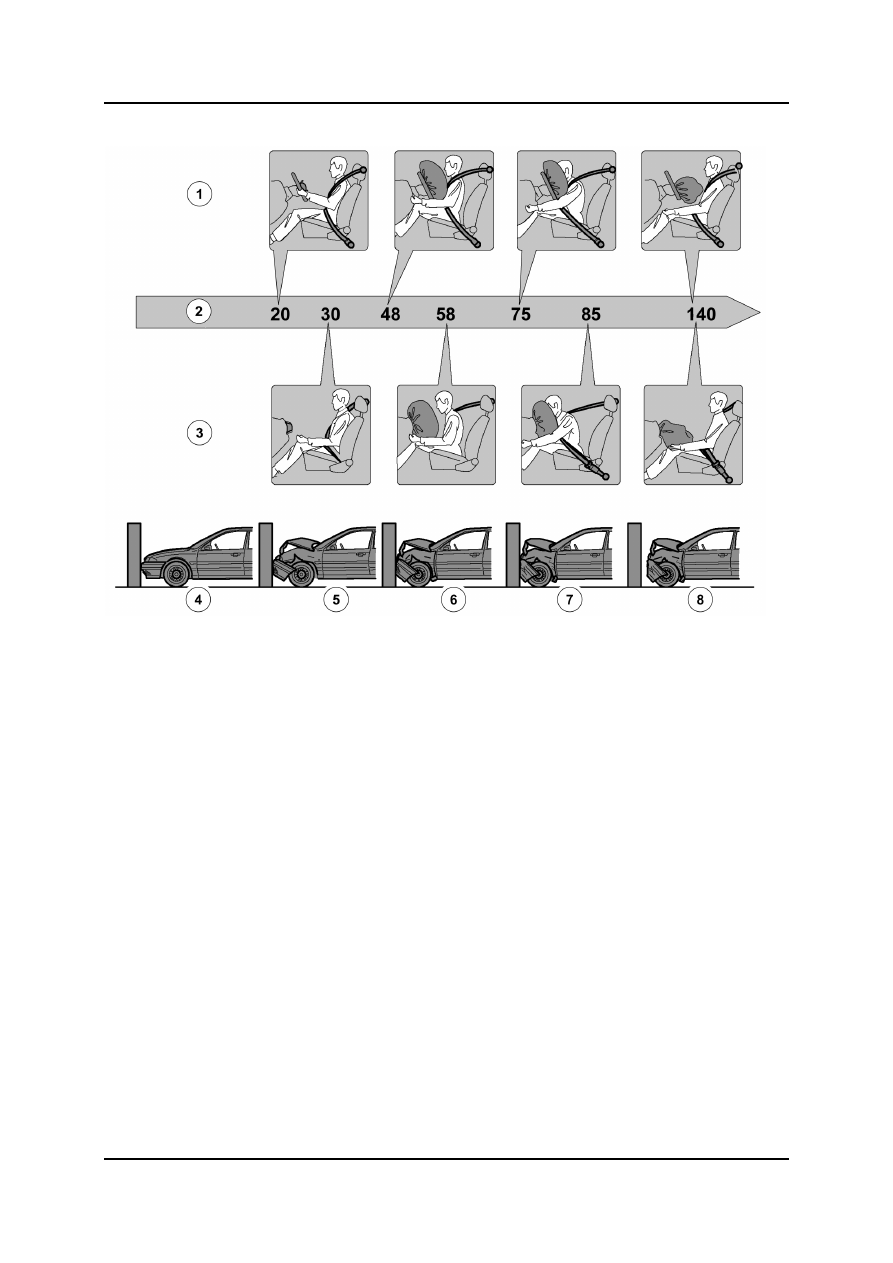

На рисунке на следующей странице показана возможная последовательность
работы SRS во время лобового столкновения. Все указанные величины служат
только примером.



Система подушек и ремней безопасности



Работа



03-3





1003_152



1

Водитель 6

Надувная подушка безопасности наполнена

2

Время в миллисекундах 7

Фаза погружения

3

Передний пассажир 8

Конец аварии

4

Начало аварии





5

Надувные подушки безопасности и







преднатяжители приведены в действие,







ремень безопасности заранее притянут






ПРИМЕЧАНИЕ:     100 мсек = 0,1 секунды = одно мгновение


Боковой удар

•

Если автомобиль подвергся такому сильному боковому столкновению или
продольному опрокидыванию, что измеренные акселерометрами величины
превысили порог срабатывания модуля SAS, то по сигналу от этого модуля будут
приведены в действие соответствующие компоненты системы SRS.

•

Соответствующие боковая надувная подушка безопасности и надувная подушка
безопасности бокового занавеса приводятся в действие одновременно в течение
5-20 мсек. Поэтому они могут полностью заполниться примерно через 15 мсек
после удара.

•

Боковая подушка безопасности остаётся надутой примерно в течение 100 мсек, в
то время как надувная подушка безопасности бокового занавеса остаётся надутой
до нескольких минут. Поэтому она может защитить головы и плечи сидящих в
автомобиле даже в случае опрокидывания.

Работа



Система подушек и ремней безопасности



03-4 Curriculum

Training

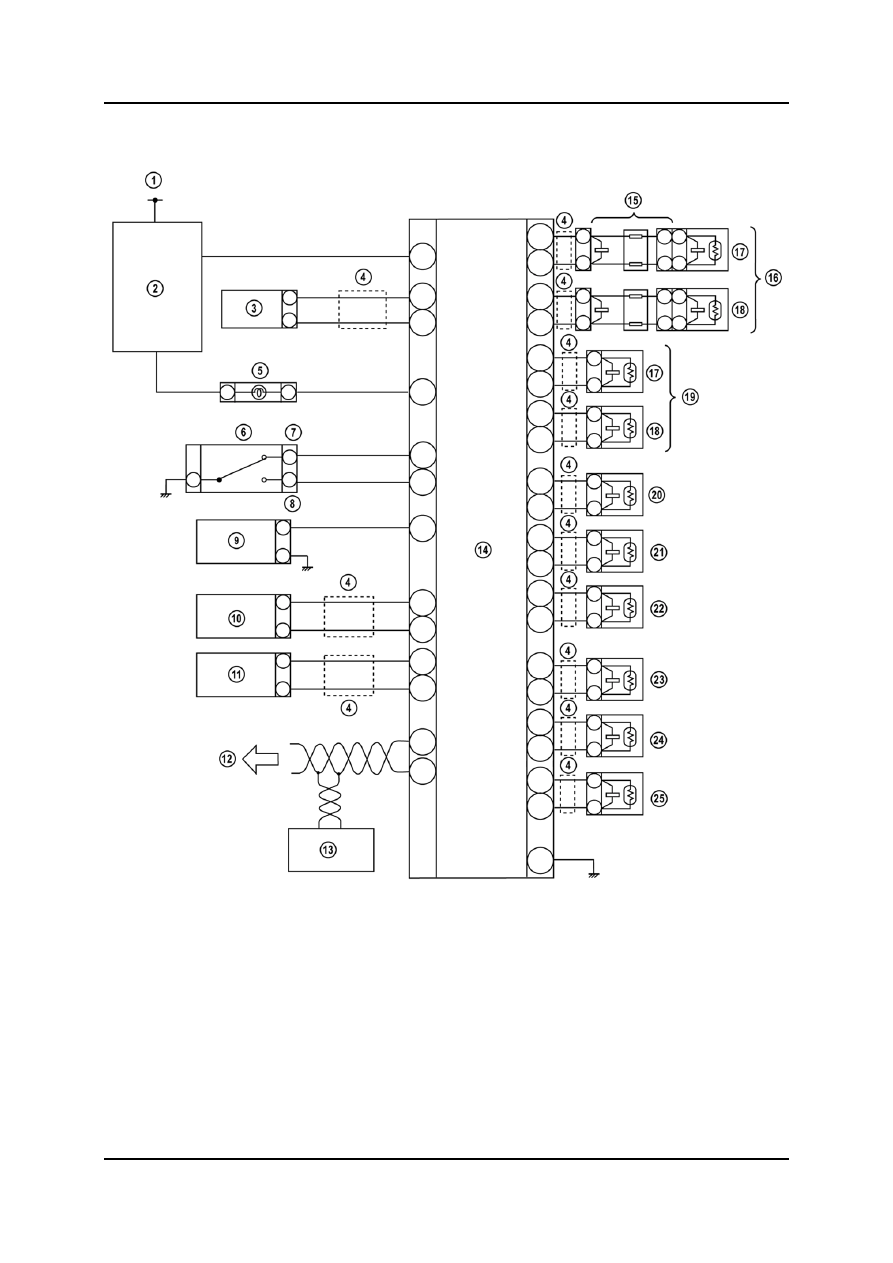

Электрическая схема



1003_154
