Основное управление микроклиматом

Система А/С

•

Конструкция испарителя подобна конструкции радиатора. Хладагент протекает по
трубкам, к которым прикреплены пластины для содействия рассеиванию тепла.





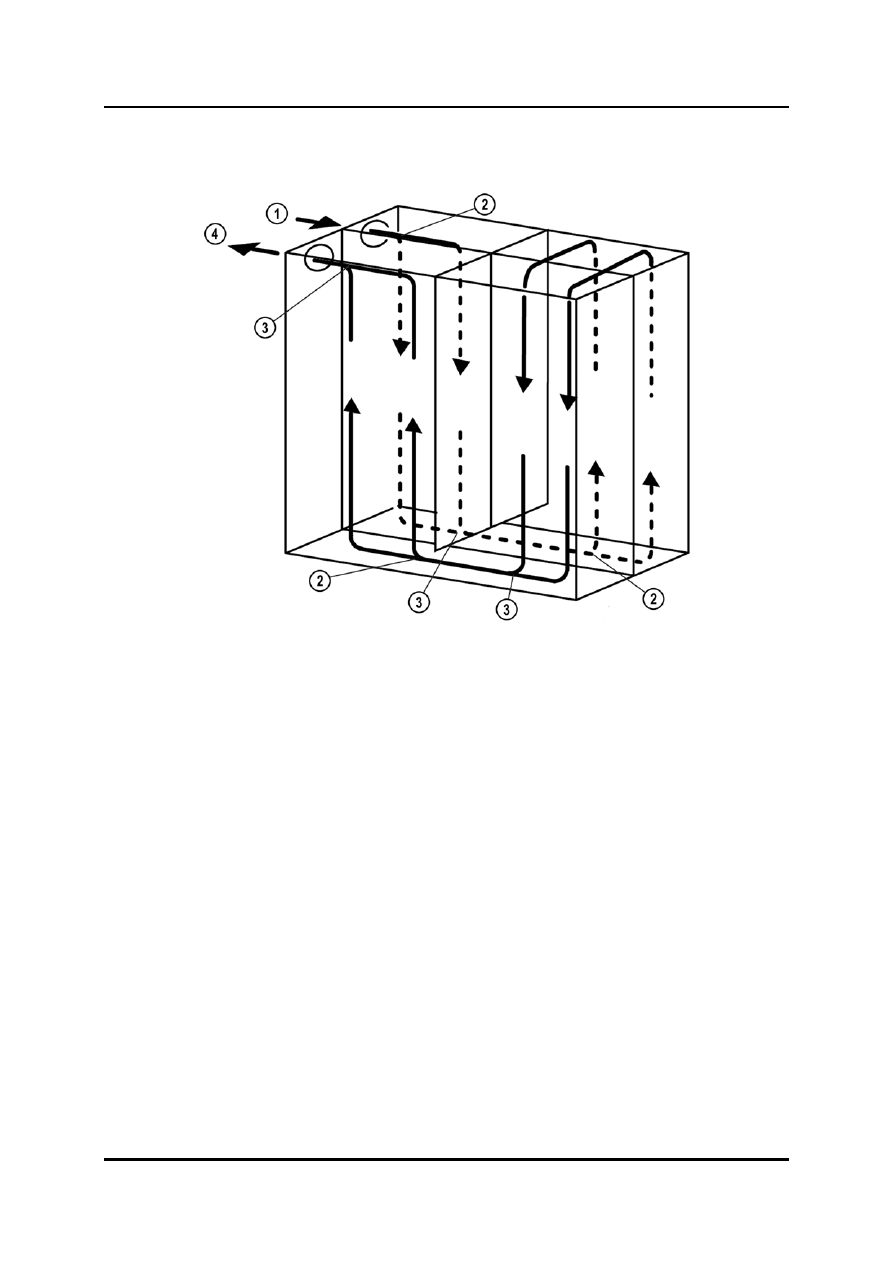

Внутренний поток хладагента через испаритель

L1005_010



1  Жидкий хладагент из расширительного 3

Точка воссоединения

  клапана 4

Газообразный хладагент в компрессор

2  Точка разделения






Система А/С

Основное управление микроклиматом

•

Водяной конденсат, который образуется на поверхности испарителя, получается
из влаги, содержащейся в воздухе, проходящем через пластины испарителя.
Удаление влаги из воздуха имеет также то дополнительное преимущество, что
снижает относительную влажность воздуха, попадающего в автомобиль. Влага,
собранная на пластинах испарителя, стечёт и покинет автомобиль через
дренажную трубку. Это нормально, что во время работы системы
кондиционирования под автомобилем может появиться лужица воды.

•

Если водяной конденсат на поверхности испарителя начинает замерзать, то это
может привести к сниженному охлаждению, ограничивая обтекание воздухом.
Датчик температуры испарителя обеспечивает, чтобы водяной конденсат не
замерзал. Действие этого датчика описано в курсе «Расширенное управление
микроклиматом».





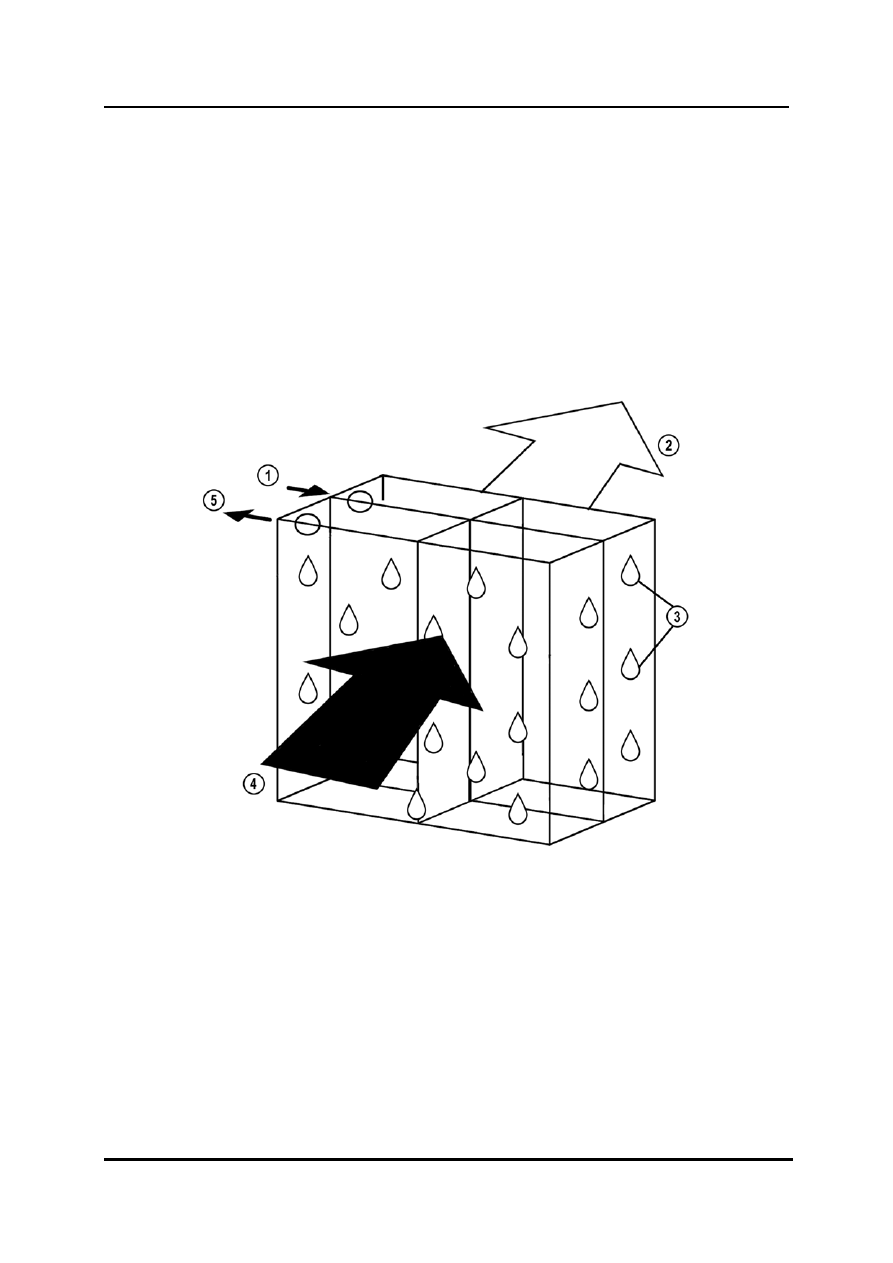

L1005_037



Водяной конденсат, образующийся на поверхности испарителя



1  Жидкий хладагент из расширительного 3

Водяной конденсат

  клапана

4  Горячий влажный воздух

2  Холодный сухой воздух 5

Газообразный хладагент в компрессор



Основное управление микроклиматом

Система А/С

Магистрали хладагента

•

Магистрали хладагента , идущие к компрессору и от него – гибкие; другие
магистрали в контуре системы кондиционирования жёсткие. В зависимости от типа
соединения может потребоваться специальная процедура или специальный
инструмент.





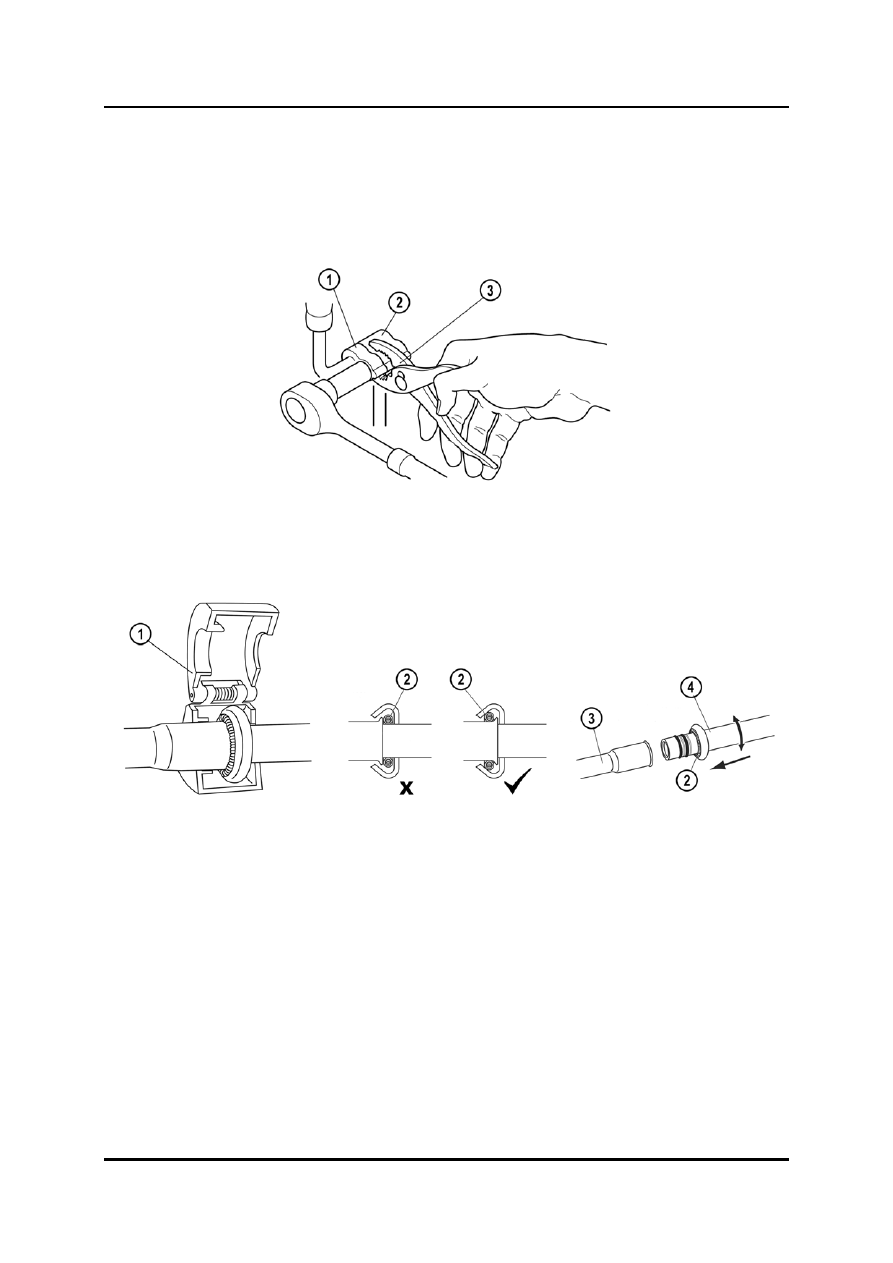

L1005_026



1  Блок штепсельной стороны 3

Клещи для удерживания розеточной

2  Блок розеточной стороны



стороны








L1005_046



1  Специальный инструмент 3

Разъём розеточной стороны

2  Пружинное кольцо 4

Разъём штепсельной стороны



Система А/С

Основное управление микроклиматом

Управление

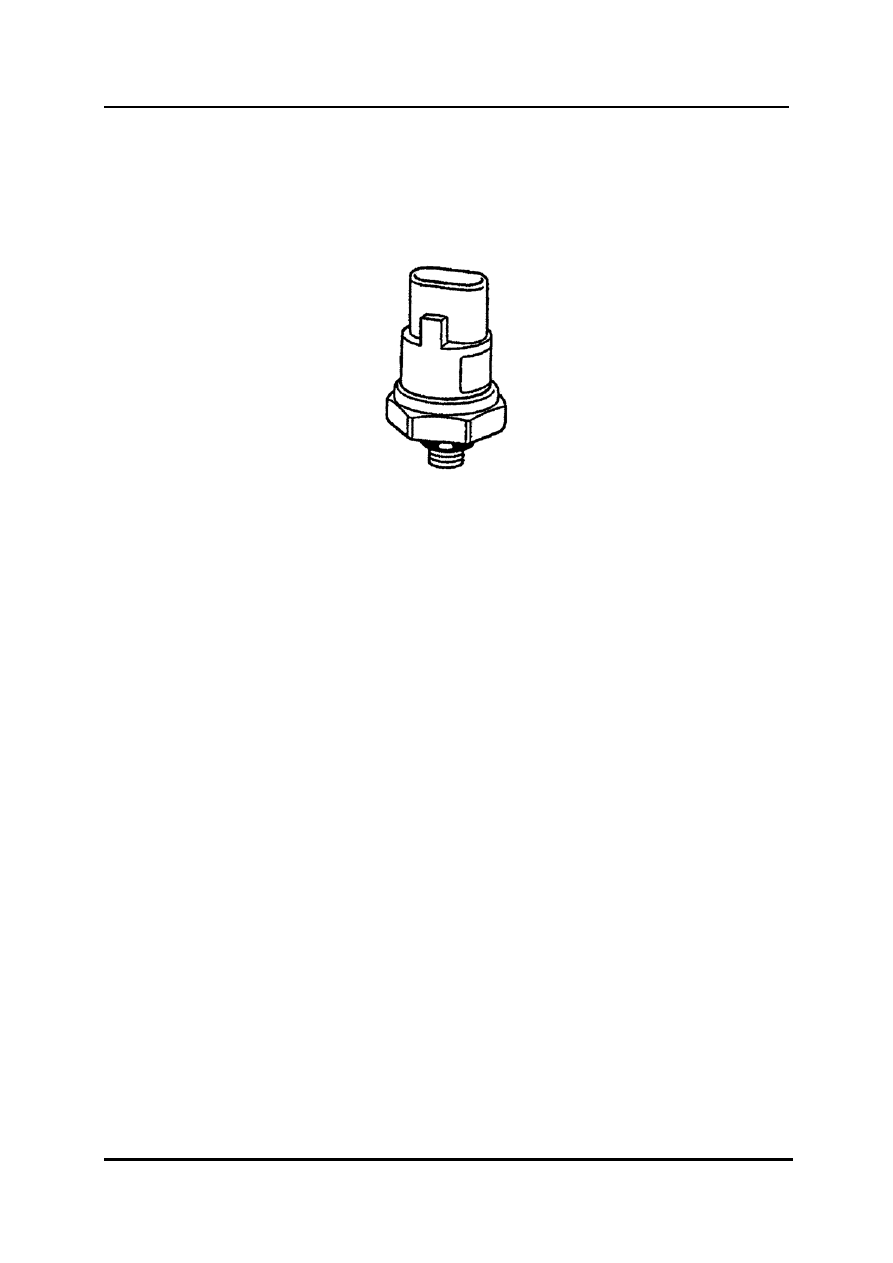

Датчик давления хладагента

•

Тройной датчик давления хладагента находится на стороне системы воздушного
кондиционирования под высоким давлением и состоит из датчика низкого и
высокого давления и датчика среднего давления.



L1005_060

Датчик низкого / высокого давления

•

Датчик низкого / высокого давления защищает систему воздушного
кондиционирования путём выдачи сигнала отключения воздушного
кондиционирования в PCM (Powertrain Control Module = модуль управления
силовым агрегатом), когда давление в системе ненормально низкое или высокое.
Затем PCM управляет электромагнитной муфтой посредством реле системы
кондиционирования, чтобы выключить компрессор в случае недостаточного или
избыточного давления в системе.

•

Если давление в системе воздушного кондиционирования либо слишком низкое,
либо слишком высокое, это может привести к повреждению остальной системы.
Например, если давление слишком низкое, в компрессор будет подаваться
меньше хладагента. Поскольку компрессорное масло разносится вместе с
хладагентом, это означает, что компрессору будет недоставать смазки и может
произойти повреждение. Если в системе развивается излишнее давление, может
разрушиться какой-либо элемент (например, магистраль или соединение). Если
допустить, чтобы это случилось, это может привести к травме или к повреждению
других комплектующих деталей.


ПРИМ: Контур системы воздушного кондиционирования снабжён плавкой

предохранительной пробкой для защиты системы от избыточного давления
(в случае, если электромагнитную муфту нельзя будет отсоединить из-за
неисправности). Если давление в системе воздушного кондиционирования
станет слишком высоким, пробка откроется и хладагент сбросится в
атмосферу.
