Основное управление микроклиматом

Система А/С

•

Для удаления влаги из системы в ресивер / осушитель включён влагопоглотитель.
Влагопоглотитель – это химическое вещество, которое впитывает влагу, но не
может её выделять. Количество воды, которое может впитать влагопоглотитель,
сравнительно ничтожно, поскольку он находится здесь, в основном, для того,
чтобы впитать неизбежную влагу, которая попадает в систему при изготовлении.

•

Если система открыта для атмосферного воздуха в течение длительного периода
времени (более 3 часов), влагопоглотитель пропитается влагой, и избыточная
влага приведёт к порче масла PAG. Всякая вода, которая не может быть уловлена
влагопоглотителем, может, кроме того, смешиваться с хладагентом, создавая
агрессивную кислоту. Процесс поглощения влаги является однонаправленным; в
процессе опорожнения с помощью сервисной установки для А/С никакая
уловленная влага не будет удалена из влагопоглотителя. Если влагопоглотитель
насыщен влагой, нужно заменить ресивер / осушитель.

•

На практике это означает, что при замене комплектующих деталей системы
обеспечьте, чтобы система была герметизирована во избежание насыщения
влагой влагопоглотителя.



Система А/С

Основное управление микроклиматом

Расширительный клапан

•

Расширительный клапан является вторым барьером между стороной системы
воздушного кондиционирования под высоким давлением и стороной под низким
давлением (компрессор является первым барьером). Расширительный клапан
дросселирует жидкий хладагент высокого давления, снижая его температуру и
давление. При действии в качестве дросселя в системе, расширительный клапан
позволяет компрессору наращивать давление. Расширительный клапан
использует обратную связь с температурой газообразного хладагента, побуждая
испаритель управлять интенсивностью потока хладагента через расширительный
клапан. Таким образом, интенсивность поглощения тепла испарителем
адаптируется к фактическим требованиям.

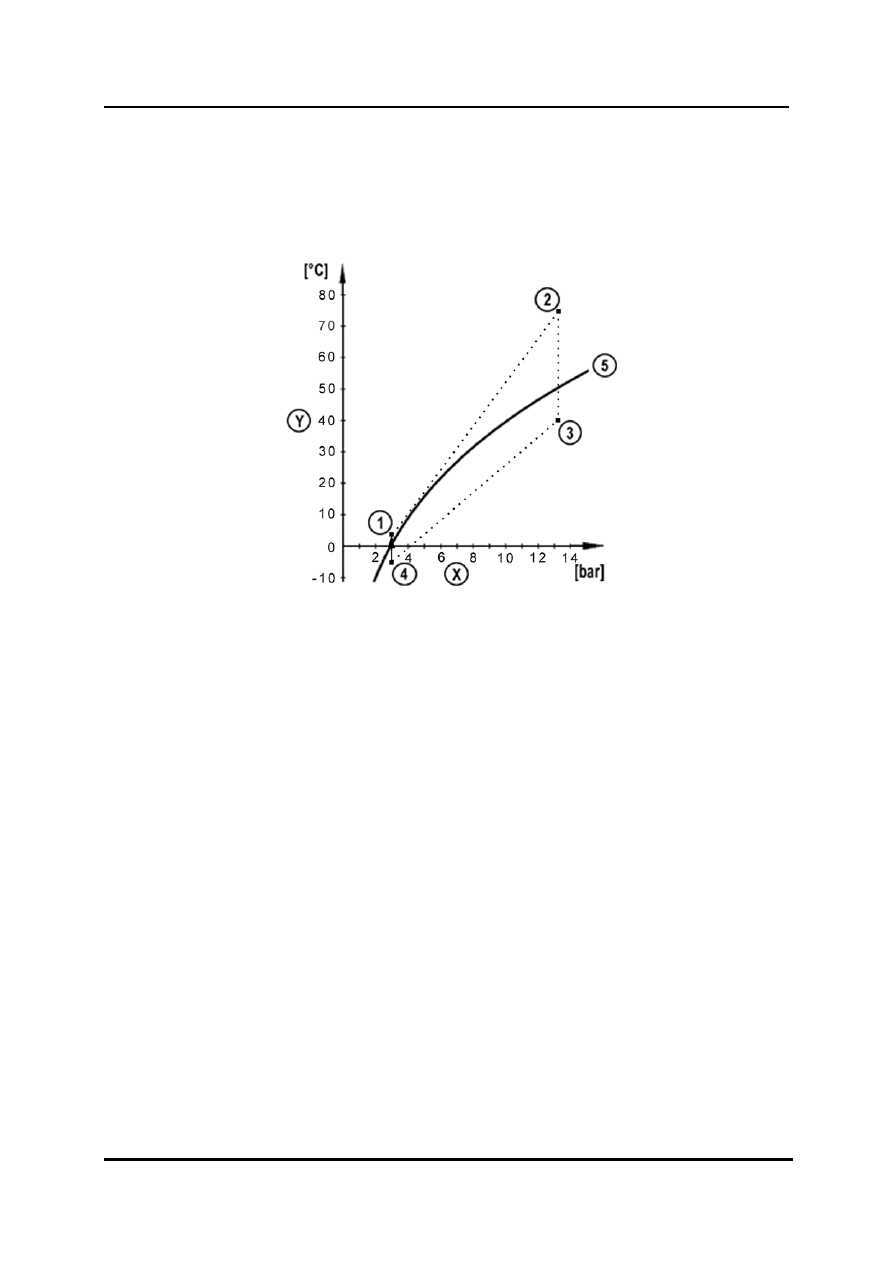

Расширение, нанесённое на кривую хладагента

L1005_023c



X  Давление Y

Температура

1-2  Сжатие 5

Кривая жидкого / газообразного

2-3  Конденсация

  хладагента (выше он газообразный,

3-4  Расширение



ниже – жидкий)

4-1  Испарение




•

Температура хладагента, покидающего испаритель, определяет, насколько
откроется или закроется шаровой клапан. Если хладагент холодный, опорное
давление будет снижаться, делая отверстие клапана меньше и уменьшая
количество хладагента, передаваемого в испаритель. Теперь в испарителе будет
меньше хладагента для поглощения тепла из проходящего воздуха, и температура
хладагента поднимется.

Основное управление микроклиматом

Система А/С

•

Этот более тёплый хладагент будет передавать своё тепло через
теплопроводящий элемент хладагенту, в свою очередь, вызывая увеличение
опорного давления. Это давление будет проталкивать шаровой клапан,
увеличивая отверстие и, позволяя большему количеству хладагента проходить к
испарителю. Теперь в испарителе больше хладагента для поглощения тепла, и
температура хладагента будет снижаться. Затем процесс возобновляется.

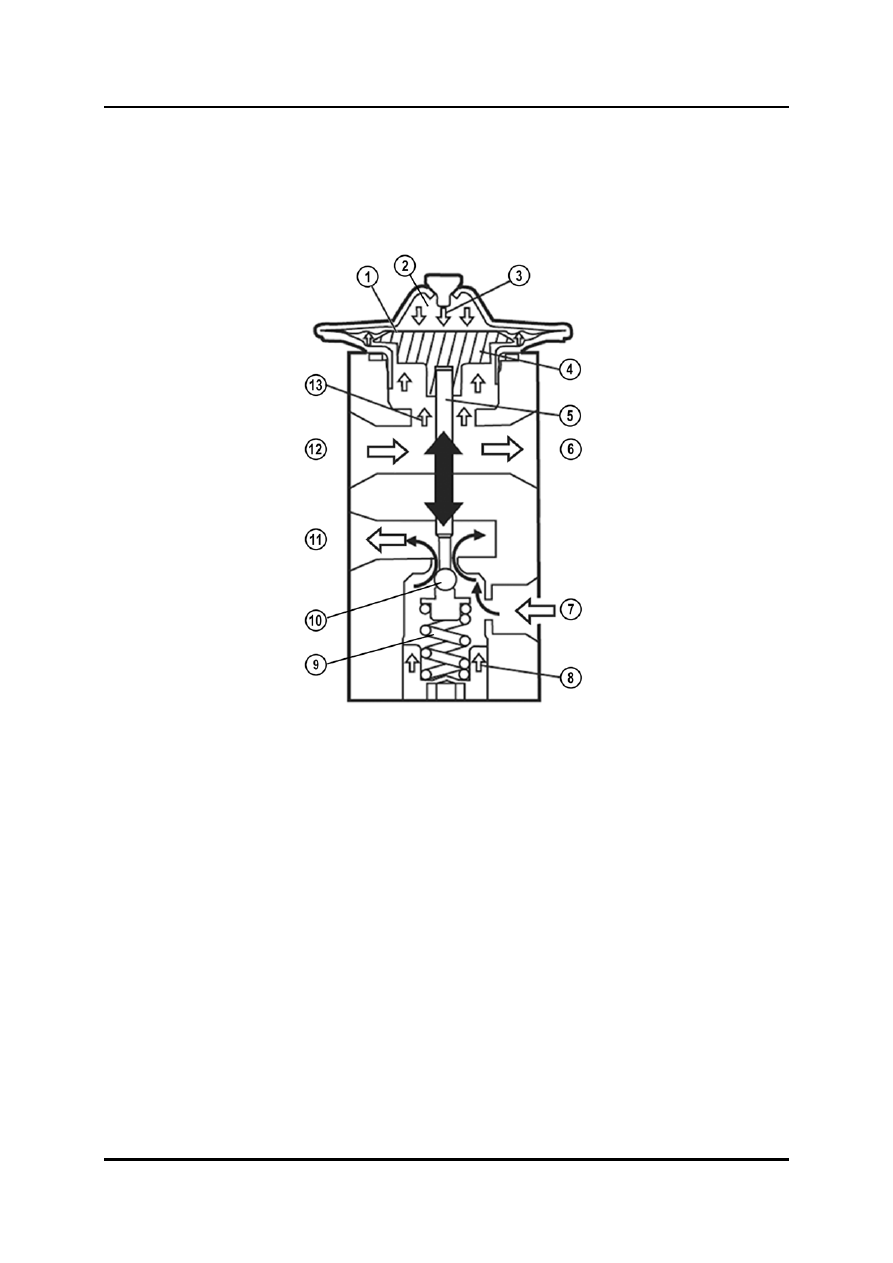

Расширительный клапан

L1005_011



1  Диафрагма 8

Усилие пружины

2  Основная камера, наполненная 9

Пружина

  хладагентом 10

Шаровой клапан

3  Опорное давление 11

Жидкий хладагент в испаритель

4  Теплопроводящий элемент

  (низкое давление)

5  Стержень 12

Газообразный хладагент из

6  Газообразный хладагент в компрессор



испарителя

7  Жидкий хладагент из конденсора 13

Давление нагнетания испарителя

  высокое давление)





Система А/С

Основное управление микроклиматом

Испаритель

•

Горячий воздух, поступающий в автомобиль, проходит через пластины испарителя
и отдаёт своё тепло хладагенту, проходящему внутри испарителя. Тепло
поглощается хладагентом, когда он меняет свой состояние с жидкого на
газообразное.

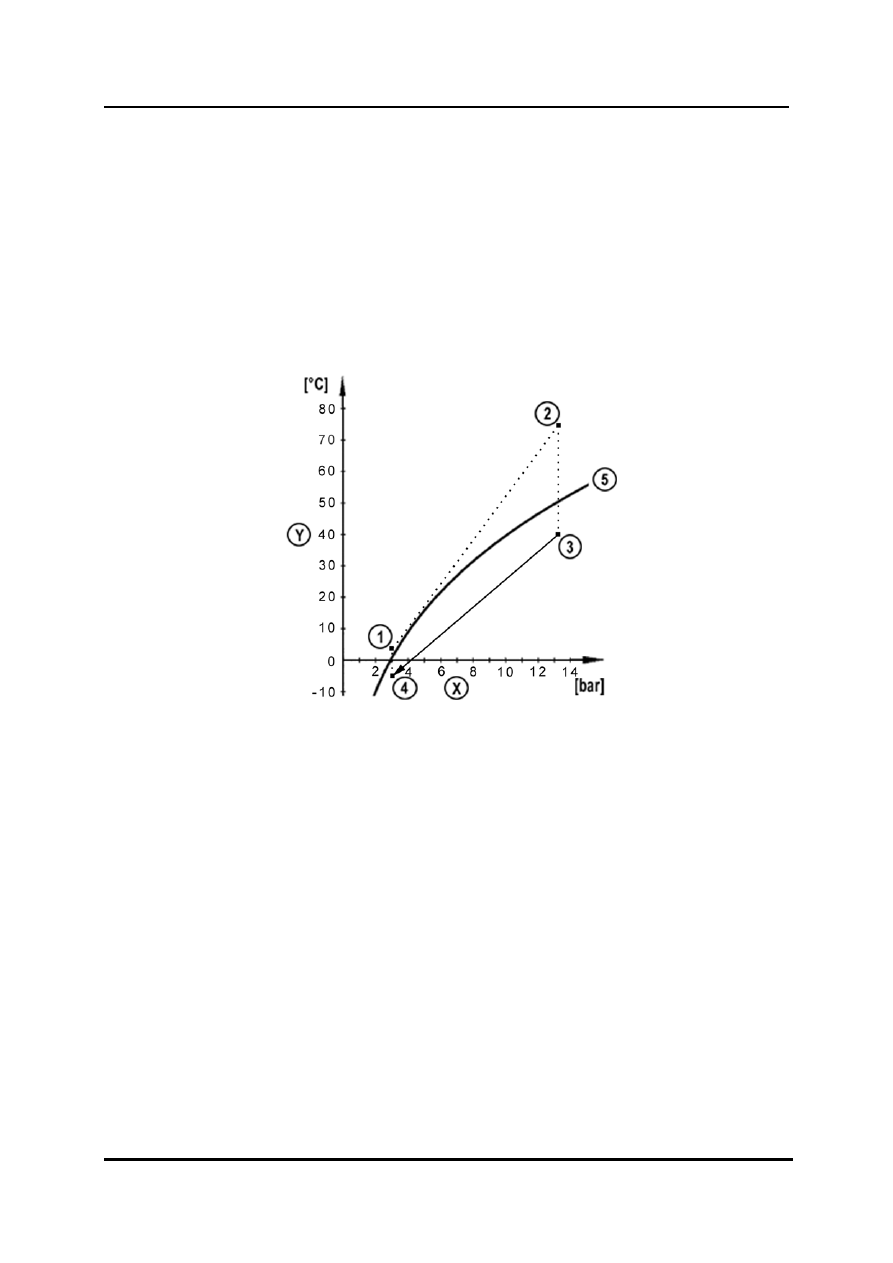

Испарение, нанесённое на кривую хладагента

L1005_023d



X  Давление

Y  Температура

1-2  Сжатие 5

Кривая жидкого / газообразного

2-3  Конденсация

  хладагента (выше он газообразный,

3-4  Расширение



ниже – жидкий)

4-1  Испарение
