Основное управление микроклиматом

Система А/С

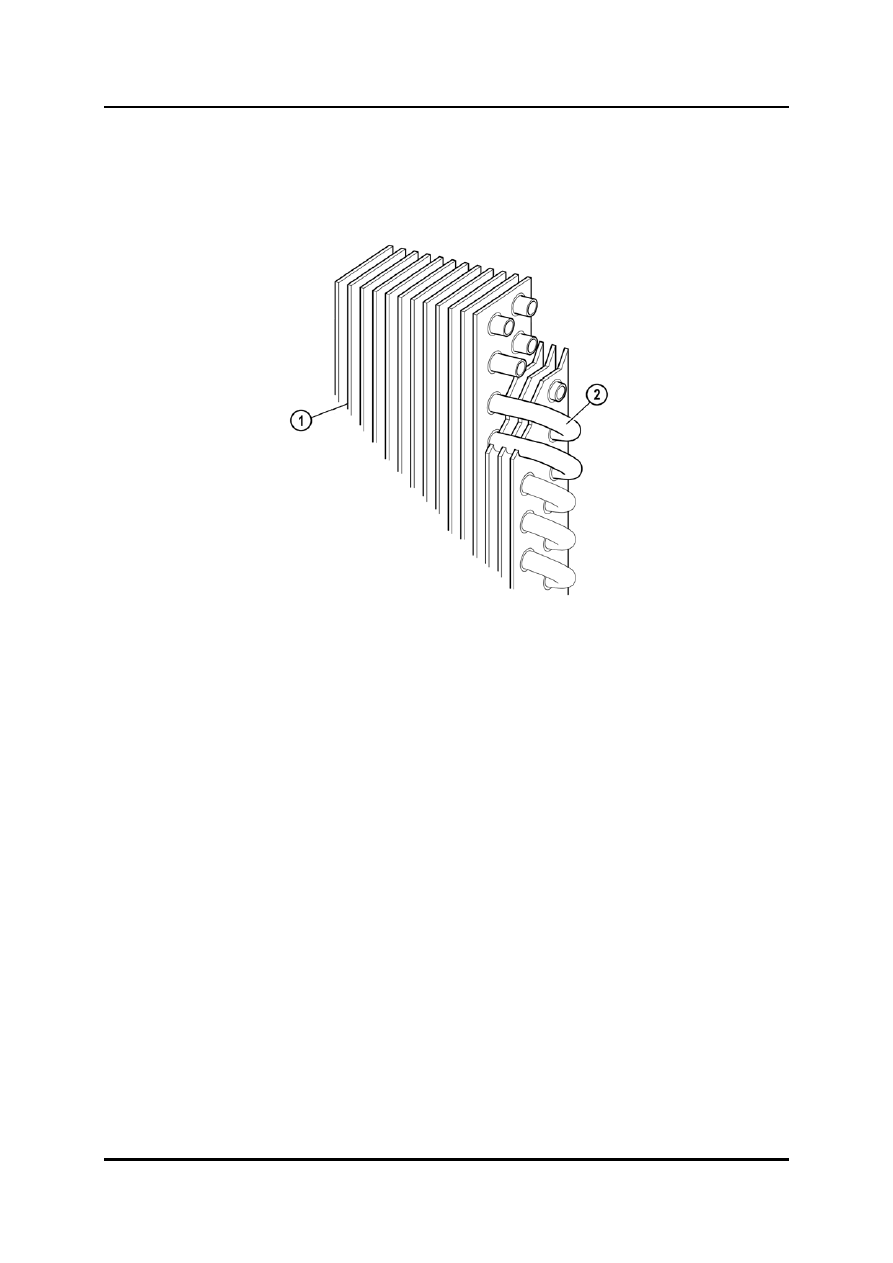

Трубчато-пластинчатый конденсор

•

Хладагент протекает по трубкам, расположенным серпантином. Приваренные к
трубкам пластины увеличивают передачу тепла от хладагента окружающему
воздуху.





L1005_042



1  Пластины 2

Трубки с хладагентом



Система А/С

Основное управление микроклиматом

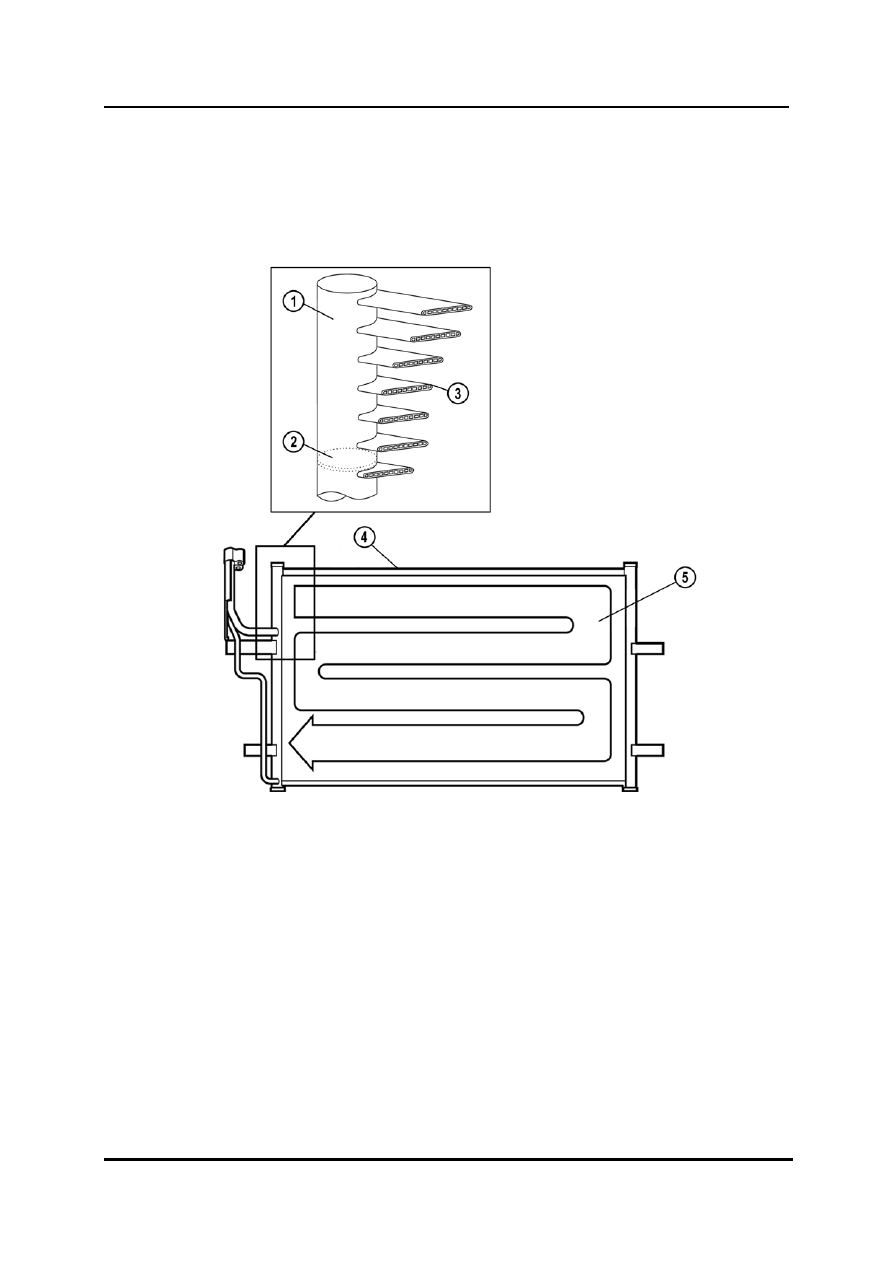

Многопоточный конденсор

•

Многопоточный конденсор пропускает хладагент по небольшим каналам, что
приводит к большей отдаче тепла, в трубчато-пластинчатом конденсоре.  Кроме
того, хладагент пропускается через конденсор параллельным потоком, ещё
больше увеличивая производительность охлаждения.





L1005_045



1  Коллектор 4

Конденсор

2  Маслоотражатель 5

Поток хладагента

3  Множественные каналы





Основное управление микроклиматом

Система А/С

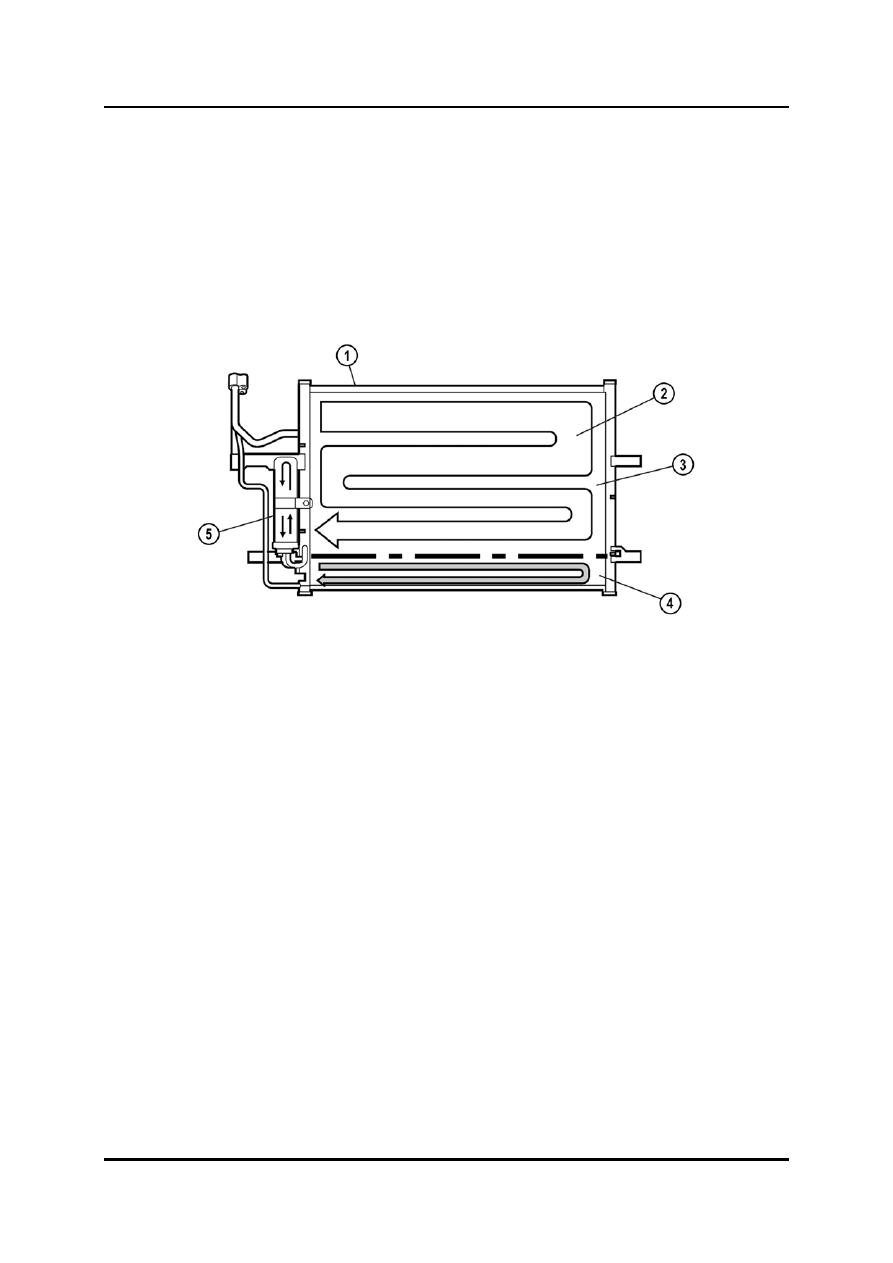

Многопоточный конденсор с дополнительным охладителем

•

Многопоточный конденсор с дополнительным охладителем отправляет хладагент
в ресивер / осушитель, а затем обратно в нижнюю, дополнительно охлаждающую
часть конденсора. Включение в конденсор ресивера / осушителя гарантирует, что
на данном этапе дополнительного охлаждения (№4 на иллюстрации) будет
охлаждаться только жидкий хладагент.


ПРИМ: В зависимости от модели ресивер / осушитель может не заменяться отдельно,

т.е., следует менять конденсор единым блоком.





L1005_008



1  Конденсор 4

Секция дополнительного охлаждения

2  Поток хладагента 5

Ресивер / осушитель

3  Секция охлаждения






Система А/С

Основное управление микроклиматом

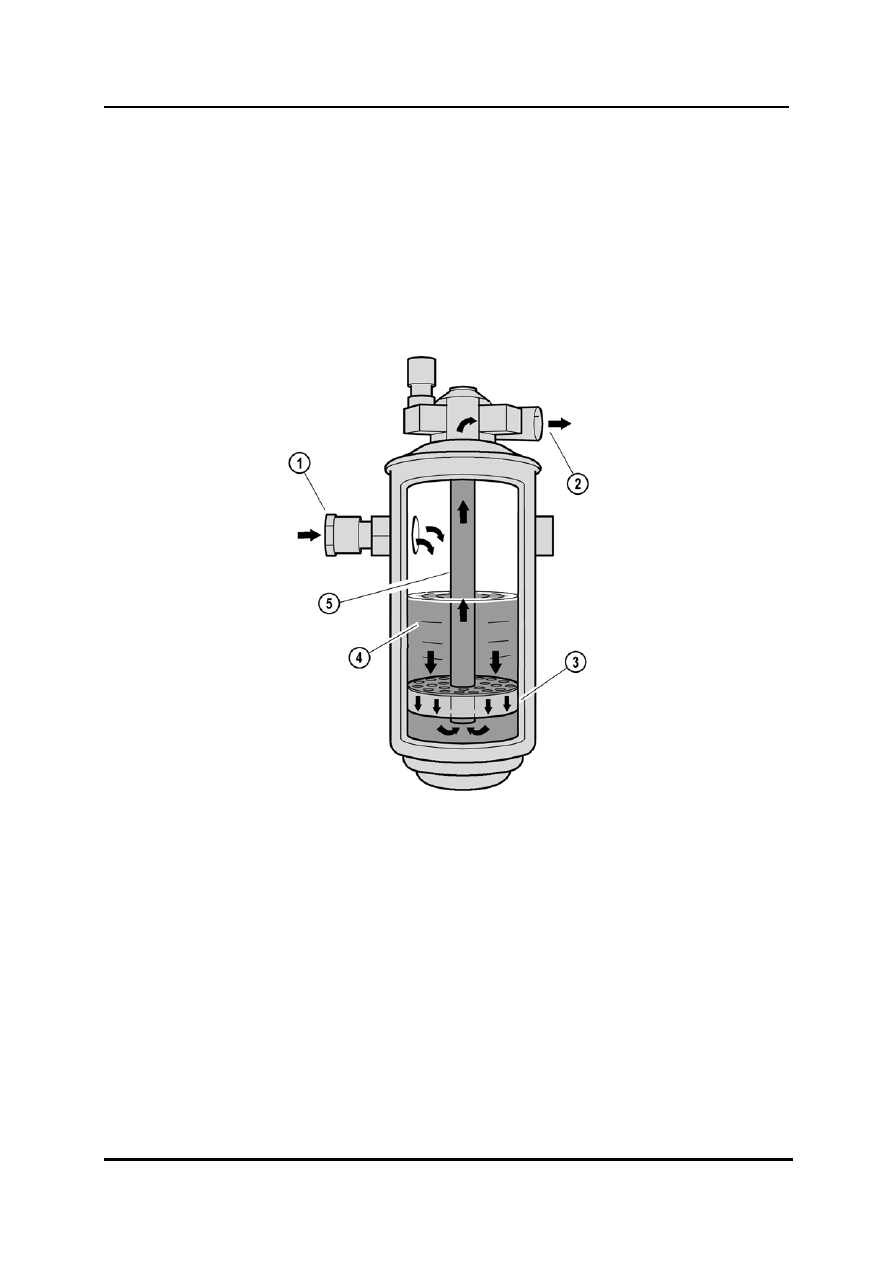

Ресивер / Осушитель

•

Ресивер / осушитель служит в системе трём назначениям. Он действует как
резервуар для жидкого хладагента, он обеспечивает, чтобы газообразный
хладагент не проходил в расширительный клапан, и он удаляет влагу из системы.
При действии в качестве резервуара жидкий хладагент в ресивере / осушителе
содействует компенсации, когда имеются изменения в требованиях к охлаждению
и количество необходимого в испарителе жидкого хладагента колеблется. Для
обеспечения того, чтобы газообразный хладагент не прошёл в расширительный
клапан, жидкий хладагент вытягивается из нижней части ресивера / осушителя.



L1005_038



1  Подача из конденсора 4

Жидкий хладагент

2  Выход в расширительный клапан 5

Вертикальный канал хладагента

3  Влагопоглотитель
