Mazda управление микроклиматом. Руководство - часть 5





Основное управление микроклиматом

Система А/С

Система воздушного кондиционирования

Существует два различных типа систем воздушного кондиционирования, применяемых
в автомобилях Mazda. В наиболее распространённой системе используется
расширительный клапан. Расширительный клапан отделяет сторону системы с
высоким давлением от стороны с низким давлением и дросселирует хладагент, доводя
его до самой низкой температуры. Другая применяемая система является системой с
нерегулируемым дросселем, который выполняет ту же функцию, что и
расширительный клапан, но не имеет никаких подвижных частей. Функции всех
комплектующих деталей для обеих систем разъясняются на следующих страницах.

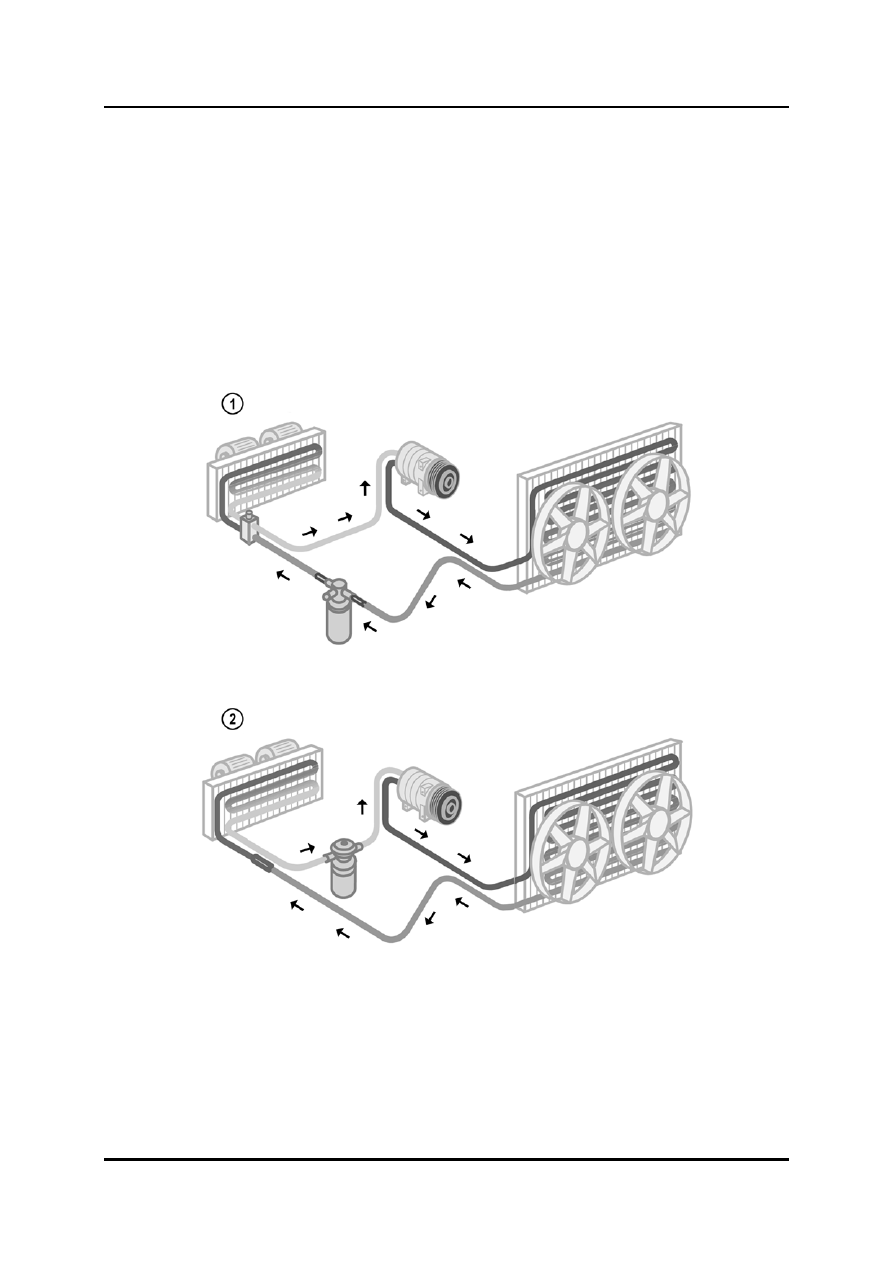

Общий вид системы



L1005_053



1  Система A/C с расширительным

2  Система A/C с нерегулируемым

  клапаном

  дросселем






Система А/С

Основное управление микроклиматом

•

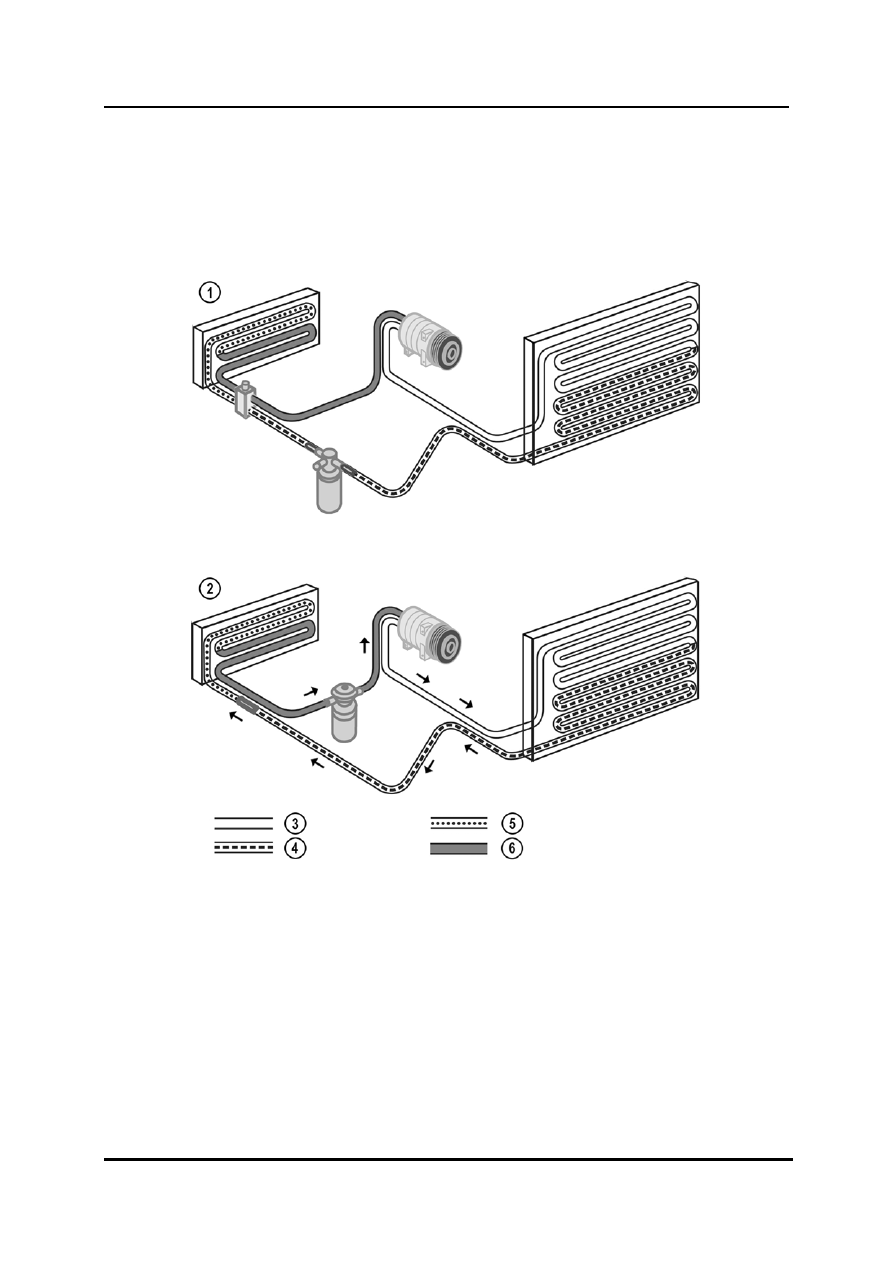

В системе воздушного кондиционирования хладагент находится в двух разных
состояниях и при двух разных температурах. Когда хладагент покидает
компрессор, он представляет собой тёплый газ высокого давления. Затем он
проходит через конденсор, где наружный воздух, контактирующий с пластинами
конденсора, поглощает тепло от хладагента, охлаждая его и превращая его в
жидкость. Затем жидкость проходит в расширительный клапан или в
нерегулируемый дроссель, где её давление падает.





L1005_056



1  Система A/C с расширительным

4  Жидкий хладагент высокого давления

  клапаном 5

Жидкий хладагент низкого давленияt

2  Система A/C с нерегулируемым

6  Газообразный хладагент низкого

  дросселем

  давления

3  Газообразный хладагент высокого



  давления





Основное управление микроклиматом

Система А/С

•

Теперь более холодный хладагент под низким давлением проходит к испарителю,
где тепло от воздуха, направляемого пластинами испарителя, заставляет
хладагент кипеть, превращая его в прохладный газ низкого давления. Этот газ
перемещается в компрессор, где его давление и температура повышаются. Затем
цикл возобновляется.

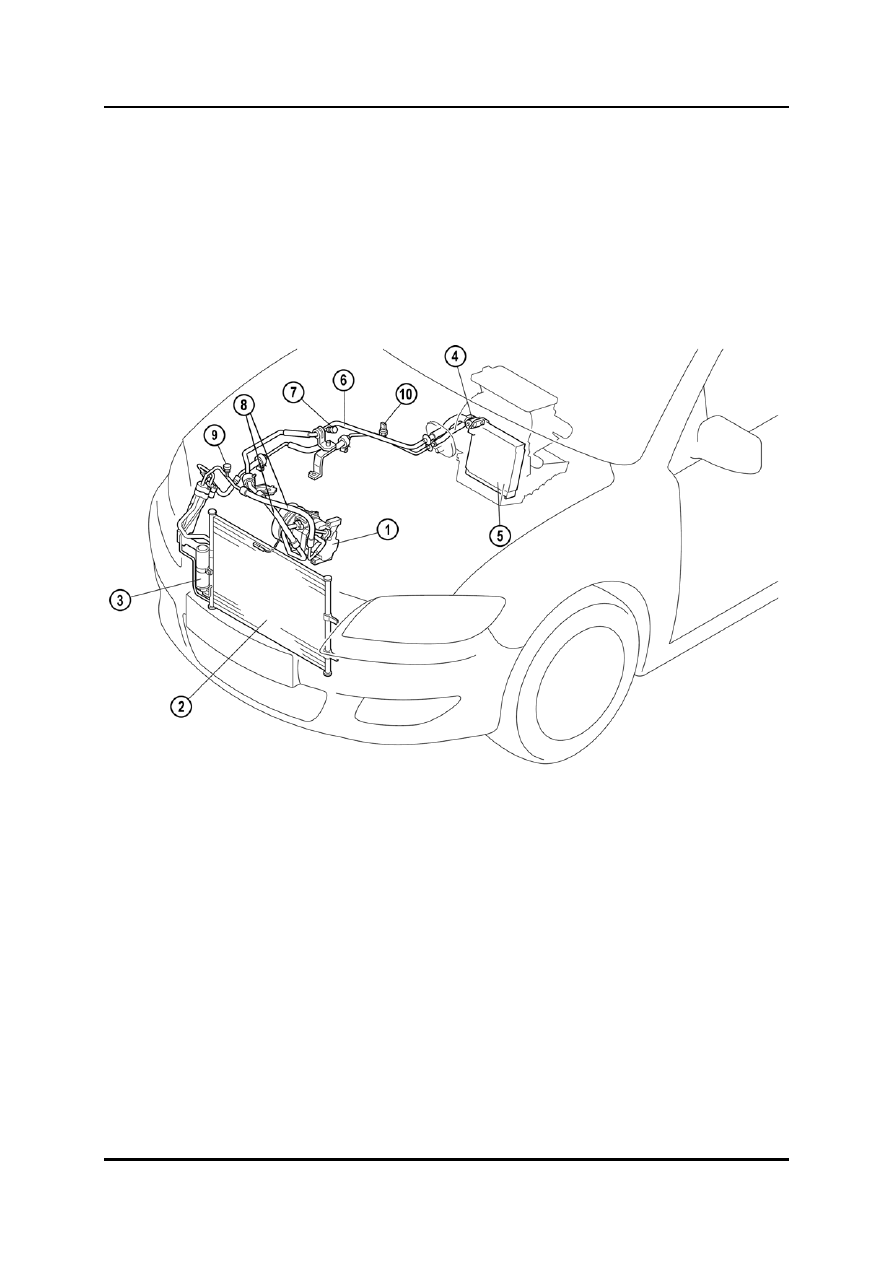

Система A/C с расширительным клапаном

Расположение деталей



L1005_029



1  Компрессор 7

Дополнительный клапан низкого

2  Конденсор



давления

3  Ресивер / осушитель 8

Гибкие магистрали хладагента

4  Расширительный клапан 9

Дополнительный клапан высокого

5  Испаритель

  давления

6  Жёсткие магистрали хладагента 10

Датчик давления хладагента



Система А/С

Основное управление микроклиматом

Компрессор

•

Задача компрессора состоит в увеличении давления хладагента, а также в
обеспечении циркуляции хладагента в системе. В ходе этого процесса
температура хладагента повышается. Для выполнения этого компрессор
приводится в действие двигателем с помощью ремня. Для обеспечения того,
чтобы компрессор не приводился в действие постоянно, и чтобы не создавалось
ненужной нагрузки, имеется электромагнитная муфта для отсоединения нагрузки
компрессора от двигателя (см. раздел «Управление»). Компрессор является одним
из двух элементов, которые отделяют сторону системы воздушного
кондиционирования с высоким давлением от стороны с низким давлением.

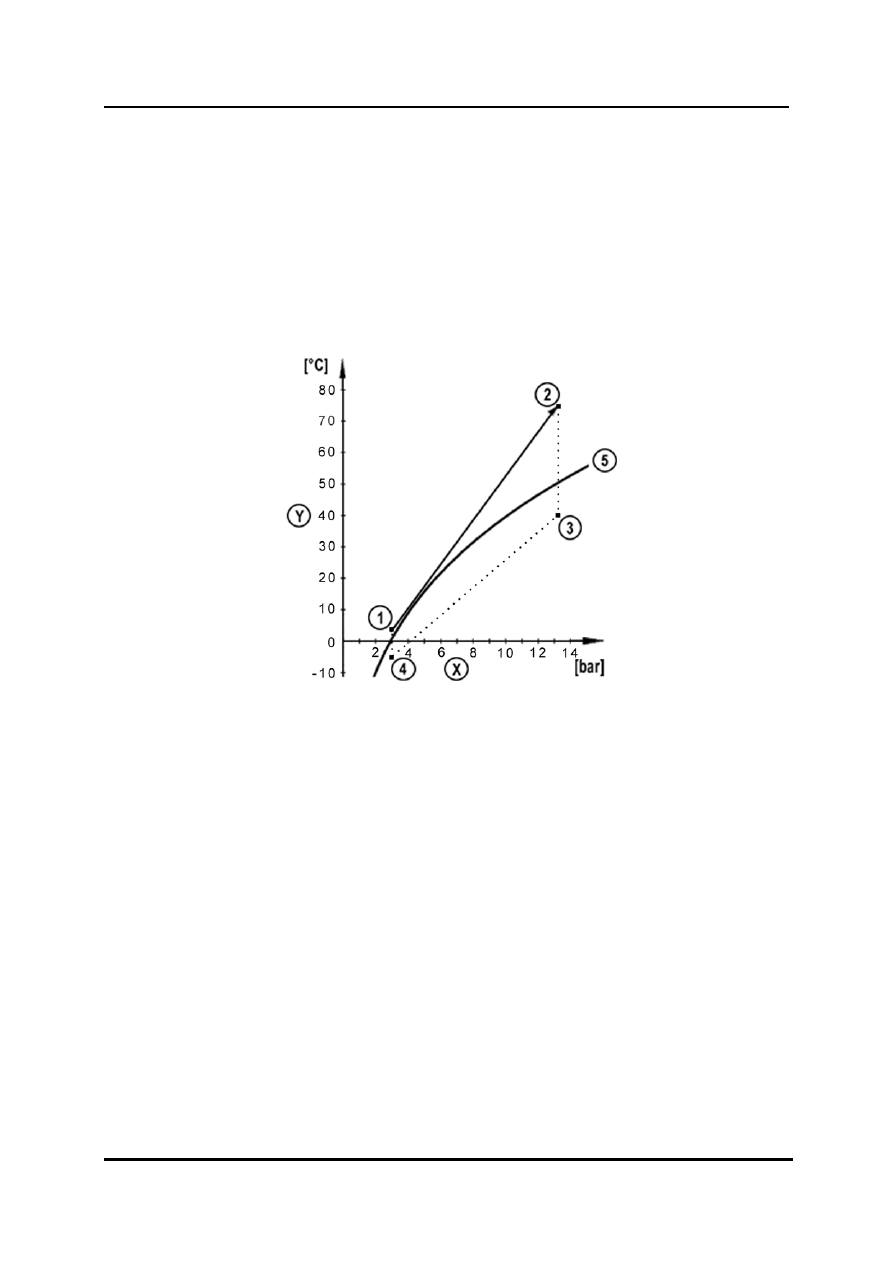

Сжатие, нанесённое на кривую хладагента

L1005_023a



X  Давление

Y  Температура

1-2  Сжатие

5  Кривая жидкого / газообразного

2-3  Конденсация



хладагента (выше он газообразный,

3-4  Расширение

  ниже – жидкий)

4-1  Испарение





•

Компрессор устанавливается на двигателе. Учитывая движение двигателя,
магистрали хладагента, идущие к компрессору и от него, делаются гибкими.

•

На следующих страницах даётся описание различных типов компрессоров,
используемых в автомобилях Mazda.
