Основы электрооборудования  Электрические / электронные элементы

Резервная ёмкость

•

Резервная ёмкость определяется длительностью интервала времени в минутах, в
течение которого полностью заряженная аккумуляторная батарея может
разряжаться при 25 А, прежде чем напряжение элементов аккумуляторной батареи
упадёт ниже 1,75 В на один элемент. Оценка резервной мощности указывает,
сколько времени можно вести автомобиль с включёнными фарами, если откажет
система зарядки.



Обслуживание аккумуляторной батареи

•

Аккумуляторные батареи с небольшим обслуживанием:

–

Следует долить в электролит дистиллированную воду до максимального
уровня.

–

Не переполняйте аккумулятор, потому что электролит содержит сильно
агрессивную кислоту.

•

Все аккумуляторные батареи:

–

Проверьте состояние аккумуляторной батареи соответствующим прибором для
испытаний; если заряд слишком слабый, подзарядите аккумуляторную батарею
и снова проверьте состояние. Если состояние остаётся слишком плохим,
замените аккумуляторную батарею.

–

Очистите клеммы аккумуляторной батареи инструментом для чистки штырей
аккумулятора или наждачной бумагой, чтобы избежать слишком большого
сопротивления в соединении между аккумулятором и клеммами.

–

Покройте клеммы аккумулятора смазкой, чтобы предотвратить коррозию.

–

Протрите верх аккумуляторной батареи, чтобы предотвратить разряд током
утечки.



Электрические / электронные элементы   Основы электрооборудования

Система распределения электропитания

•

Распределение электропитания обычно начинается в распределительной коробке
автомобиля. Распределительная коробка сильноточного питания содержит
сильноточные плавкие предохранители и может находиться под капотом рядом с
аккумуляторной батареей. Слаботочные плавкие предохранители обычно
находятся на соединительной панели предохранителей, которая может
размещаться почти в любом месте автомобиля в зависимости от изготовителя.
Оба блока предохранителей предназначены для крепления плавких
предохранителей и подачи электропитания в несколько цепей.

•

В современных автомобилях блок предохранителей компонуется цепями, идущими
непосредственно от аккумуляторной батареи, и цепями, которые управляются
выключателем зажигания. Чтобы уменьшить число проводов в блоке
предохранителей, единственная аккумуляторная цепь и единственная цепь
зажигания могут подключаться к объединительной шине для распределения
электропитания в многочисленные системы через несколько плавких
предохранителей.



Основы электрооборудования  Электрические / электронные элементы

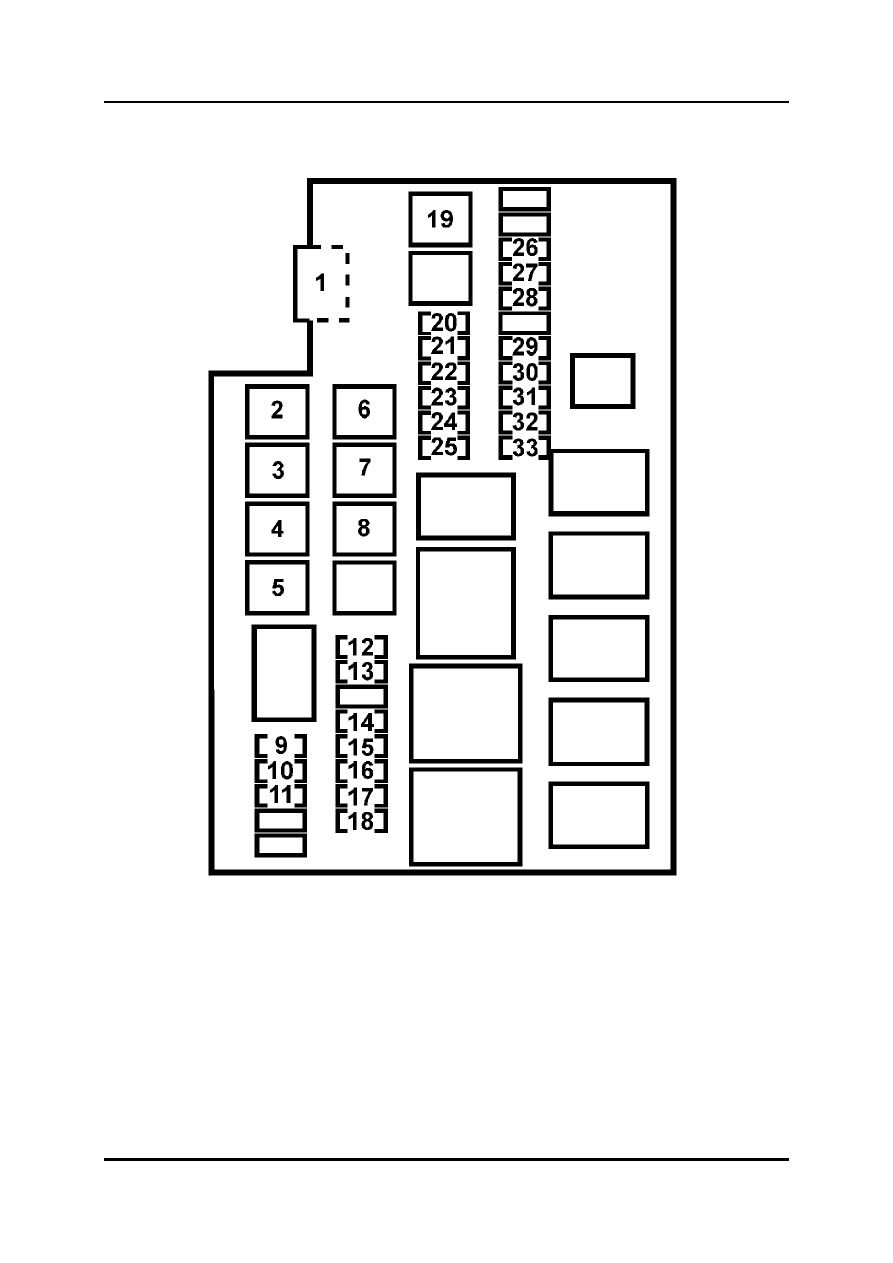

JB – Комбинир. распред. коробка (Распред. коробка с плавкими предохранит.)





L1004_04030



1

Источник напряжения 19

Реле

2-8  Реле 20-33 Плавкие предохранители
9-18  Плавкие предохранители







Электрические / электронные элементы   Основы электрооборудования

Замечания:
