Основы электрооборудования  Электрические / электронные элементы

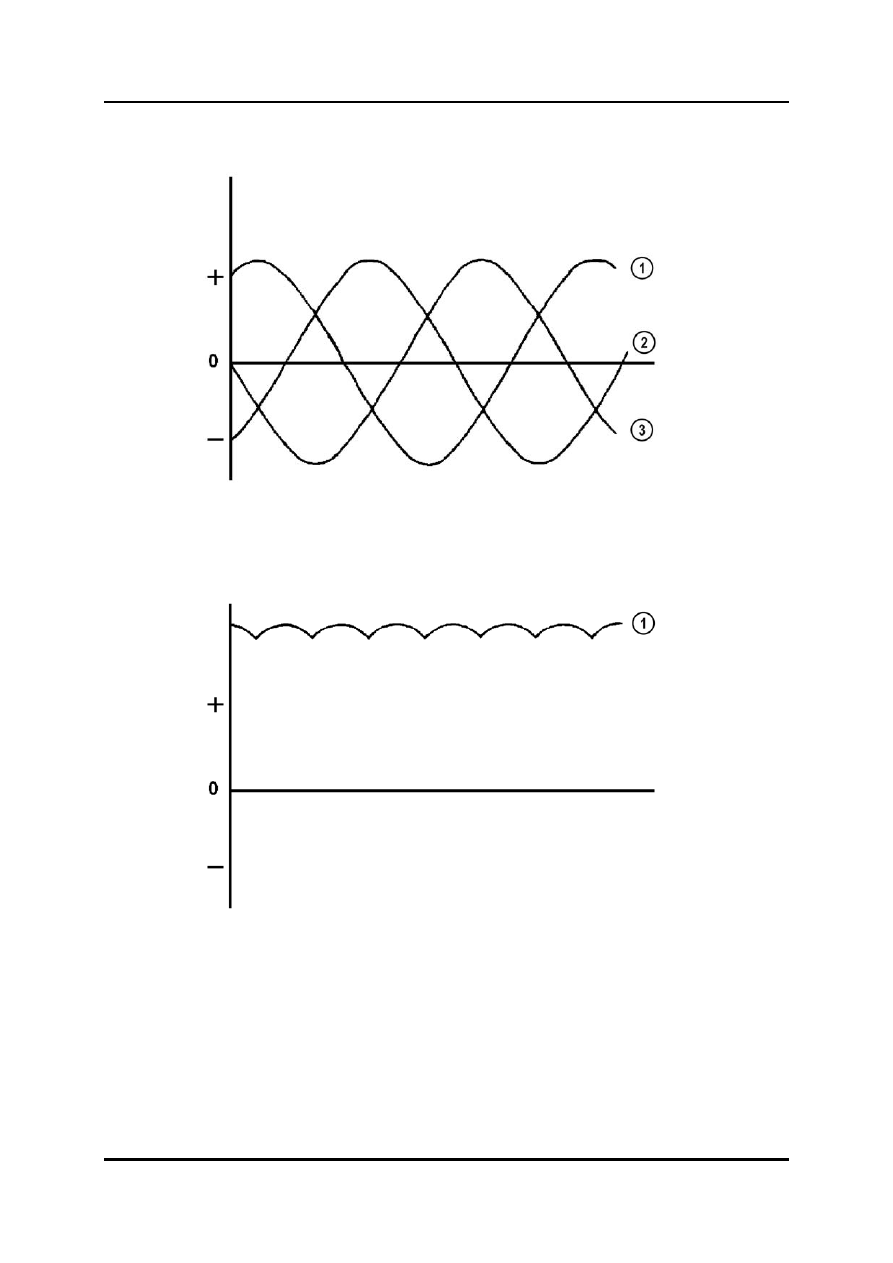

Осциллограмма выпрямления



L1004_04027



1

Фаза В (не выпрямленная) 3

Фаза А (не выпрямленная)

2

Фаза С (не выпрямленная)







L1004_04028



1  Сигнал двухполупериодного выпрямления





Электрические / электронные элементы   Основы электрооборудования

Регулятор напряжения

•

Регулятор напряжения поддерживает напряжение, подаваемое в цепь подзарядки
аккумулятора на заданном уровне, исключая скачки напряжения и перегрузки,
порождаемые генератором. Поскольку генератор подключается непосредственно к
аккумулятору, перегрузка может вызвать возгорание. Обычно регуляторы
напряжения представляют собой одно целое с генератором.  В автомобилях,
выпускавшихся до середины 70-х, регулятор напряжения был отдельным узлом.

•

Когда регулятор обнаруживает слишком высокое напряжение, он уменьшает ток
поля возбуждения и контролирует напряжение аккумуляторной батареи. Когда
напряжение аккумуляторной батареи падает ниже заданной величины, регулятор
снова увеличивает ток поля возбуждения.

•

В общем случае, аккумуляторной батарее на 12 В требуется для подзарядки около
14 В. Если генератор снижает обороты или останавливается, регулятор
напряжения прекращает подачу тока в обмотку возбуждения.

•

Регулятор ограничивает напряжение заряда до 14,7 В + 0,3 В, чтобы
предотвратить чрезмерную дегазацию электролита и повреждение электрических
элементов.

•

Современные системы генераторов под названием Smart Charge управляются
PCM. PCM рассчитывает требуемый ток возбуждающего поля в соответствии с
частотой вращения коленчатого вала двигателя, температурой окружающей среды
(электролита аккумулятора), текущими потребностями, запросом на мощность
двигателя и состоянием аккумуляторной батареи. Выходной сигнал от PCM
усиливается транзистором в генераторе и управляет полем возбуждения.



Основы электрооборудования  Электрические / электронные элементы

Аккумуляторная батарея



L1004_04029

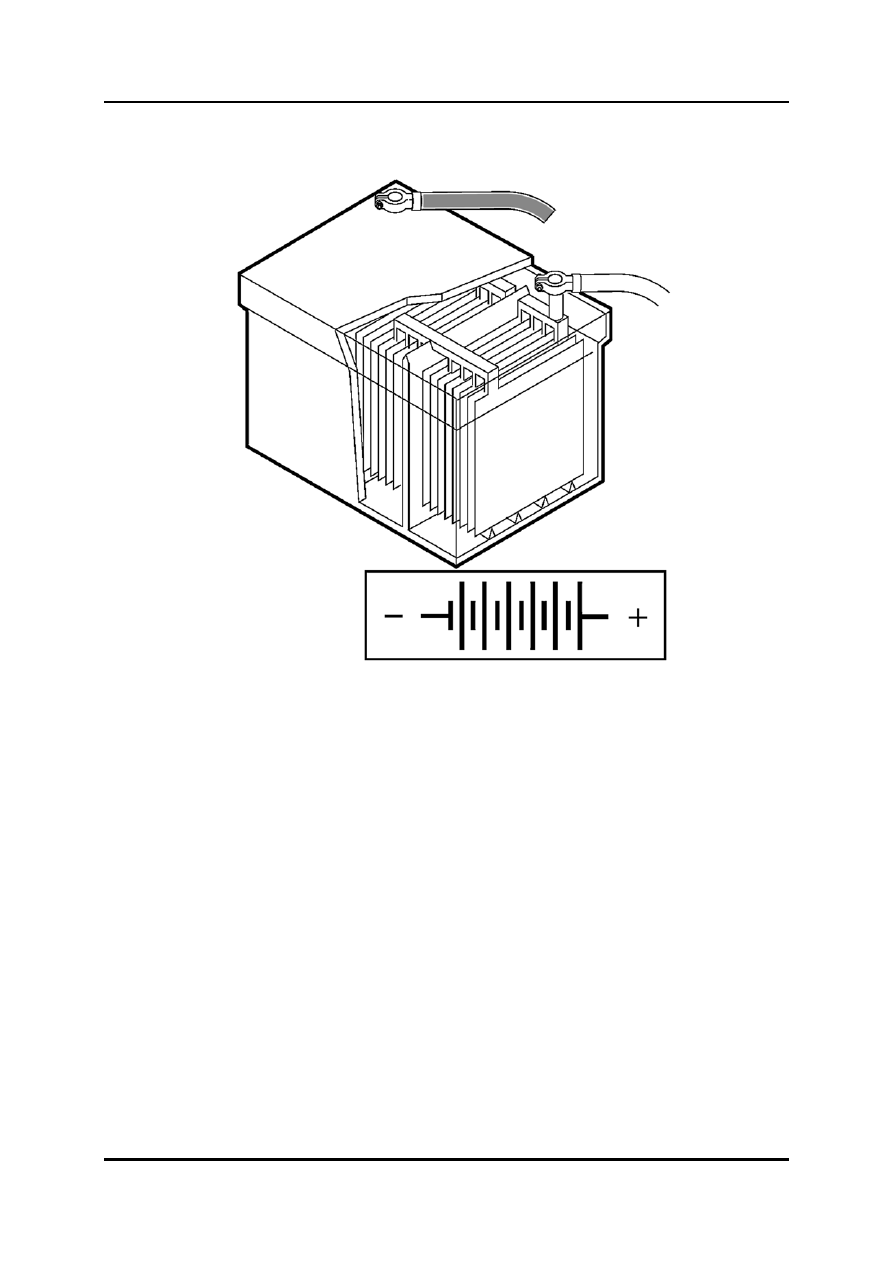

Аккумуляторная батарея и её условное обозначение и условное обозначение


•

Всегда заменяйте аккумуляторную батарею тем же типом батареи, потому
что система заряда согласована с типом аккумуляторной батареи.

•

Проверьте, пригодно ли зарядное устройство для заряда аккумуляторной
батареи соответствующего типа, прежде чем её заряжать.

•

Двумя распространёнными типами используемых в автомобилях аккумуляторных
батарей являются тип «с небольшим обслуживанием» и тип «не требующий
обслуживания». Не требующие технического обслуживания аккумуляторные
батареи полностью герметизированы и не требуют добавления воды.
Аккумуляторные батареи, требующие небольшого обслуживания, или стандартные
свинцовые аккумуляторные батареи, не герметизированы и требуют
периодической проверки уровня воды.



Электрические / электронные элементы   Основы электрооборудования

Свойства аккумуляторной батареи

•

В процессе запуска аккумуляторная батарея снабжает электричеством элементы
электродвигателя стартера, зажигания и топливной системы. Аккумуляторная
батарея обеспечивает всё питание автомобиля, когда двигатель выключен. Если
автомобиль работает, аккумуляторная батарея служит дополнительным
электрическим источником, когда потребности автомобиля временно превышают
производительность системы зарядки.

•

Аккумуляторная батарея вырабатывает электричество посредством химической
реакции между положительными и отрицательными пластинами, погружёнными в
водный раствор серной кислоты.

•

Когда батарея полностью заряжена, химическая разность потенциалов между
положительными и отрицательными пластинами велика. На одной из клемм
имеется избыток электронов. По мере разряда аккумуляторной батареи пластины
становятся более одинаковыми – разница потенциалов (напряжение) падает.

•

Зарядка аккумуляторной батареи порождает химическую реакцию, которая
увеличивает разность потенциалов пластин. Полностью заряженная
аккумуляторная батарея выдаёт от 12,7 В до 12,9 В.

•

Автомобильные аккумуляторные батареи делаются разных размеров, чтобы
соответствовать потребностям многообразных применений. Ёмкость
аккумуляторной батареи обычно даётся в CCA (Cold Cranking Ampere = ток
холодного пуска). ССА указывает величину тока, которую может подавать
аккумуляторная батарея при -17.8°C (0°F) в течение 30 сек, одновременно
поддерживая напряжение 7,2 В, и после 90 секунд сохранения напряжения 6 В.

•

Если на аккумуляторной батарее отмечен только номинал в Амперах, он указывает
CCA.

•

В некоторых регионах мира аккумуляторные батареи оцениваются в Ah (Ampere-
Hours = ампер-часы). Ампер-часы определяют, сколько тока может дать
аккумуляторная батарея за 20 часов при 25°C (77°F), одновременно поддерживая
напряжение 10,5 В. Аккумуляторная батарея на 100 Ah может подавать ток 5 А в
течение 20 часов. Средняя автомобильная аккумуляторная батарея имеет ёмкость
приблизительно 60 Ah (ампер-часов).

•

Аккумуляторная батарея состоит из нескольких положительных пластин,
отрицательных пластин, сепараторов, электролита и аккумуляторного ящика.
Аккумуляторный ящик разделён на элементы, при этом один элемент
вырабатывает приблизительно 2,1 В. Это означает, что каждая аккумуляторная
батарея состоит из 6 элементов. Ёмкость аккумуляторной батареи
обусловливается материалом (например, свинец /сурьма или серебро / кальций) и
числом (обычно 5-14) пластин.
