Mazda электрооборудование. Руководство - часть 20





Основы электрооборудования  Электрические / электронные элементы

Соленоиды

•

Соленоиды – это электромагниты с подвижным сердечником или плунжером.

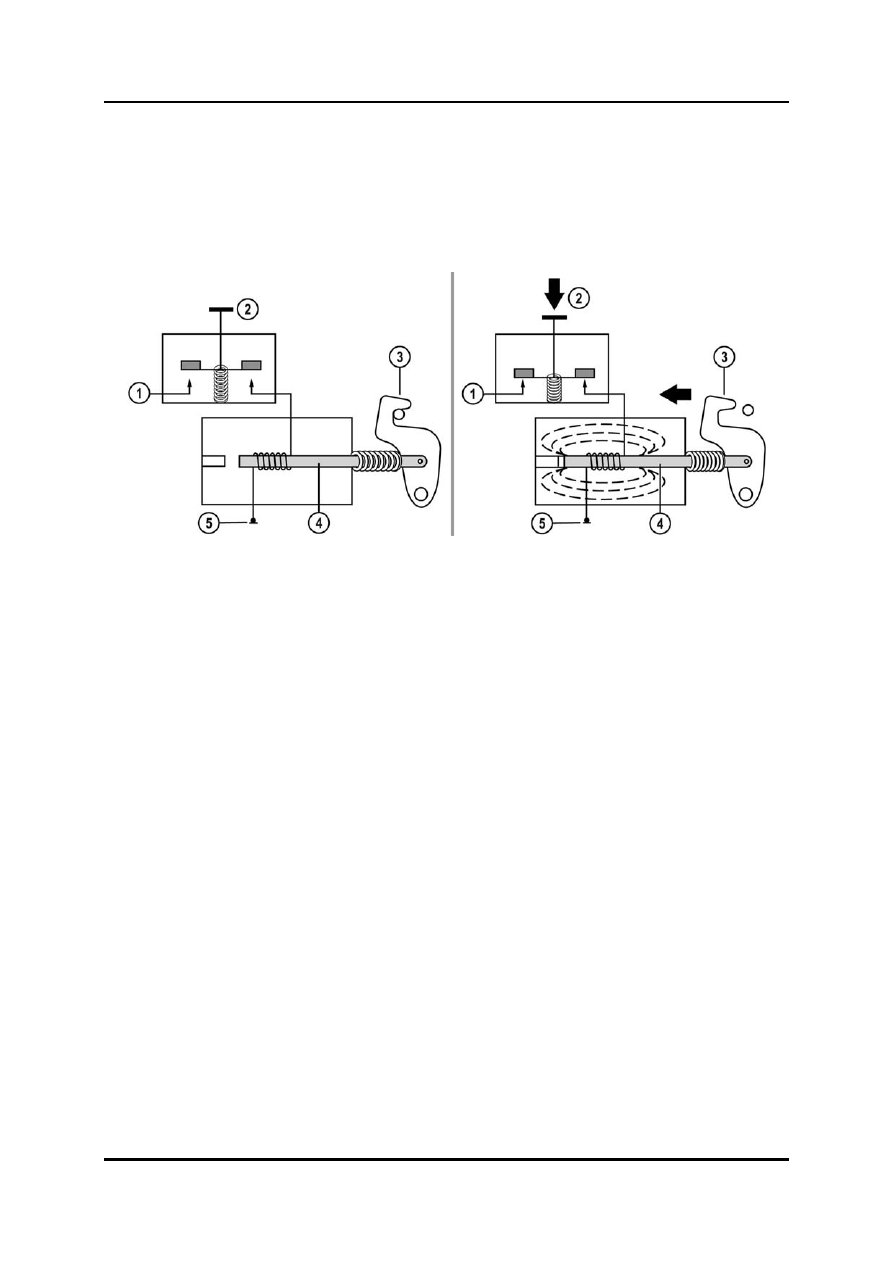

Сердечник преобразует электрический ток в механическое движение. На рисунке
показано типичное применение соленоида в автомобиле – механизм
дистанционного управления защёлкой багажного отделения.





L1004_04023

Работа соленоида



Источник напряжения 4

Сердечник или плунжер

Переключатель с самовозвратом 5

Земля

Главная защёлка







Электрические / электронные элементы   Основы электрооборудования

Электродвигатели

•

Электродвигатели – это устройства, которые преобразуют электрическую энергию
в механическое движение. Электрические двигатели должны соответствовать
широкому спектру эксплуатационных требований, которые включают запуск,
ускорение, работу, торможение, фиксацию и остановку нагрузки.

•

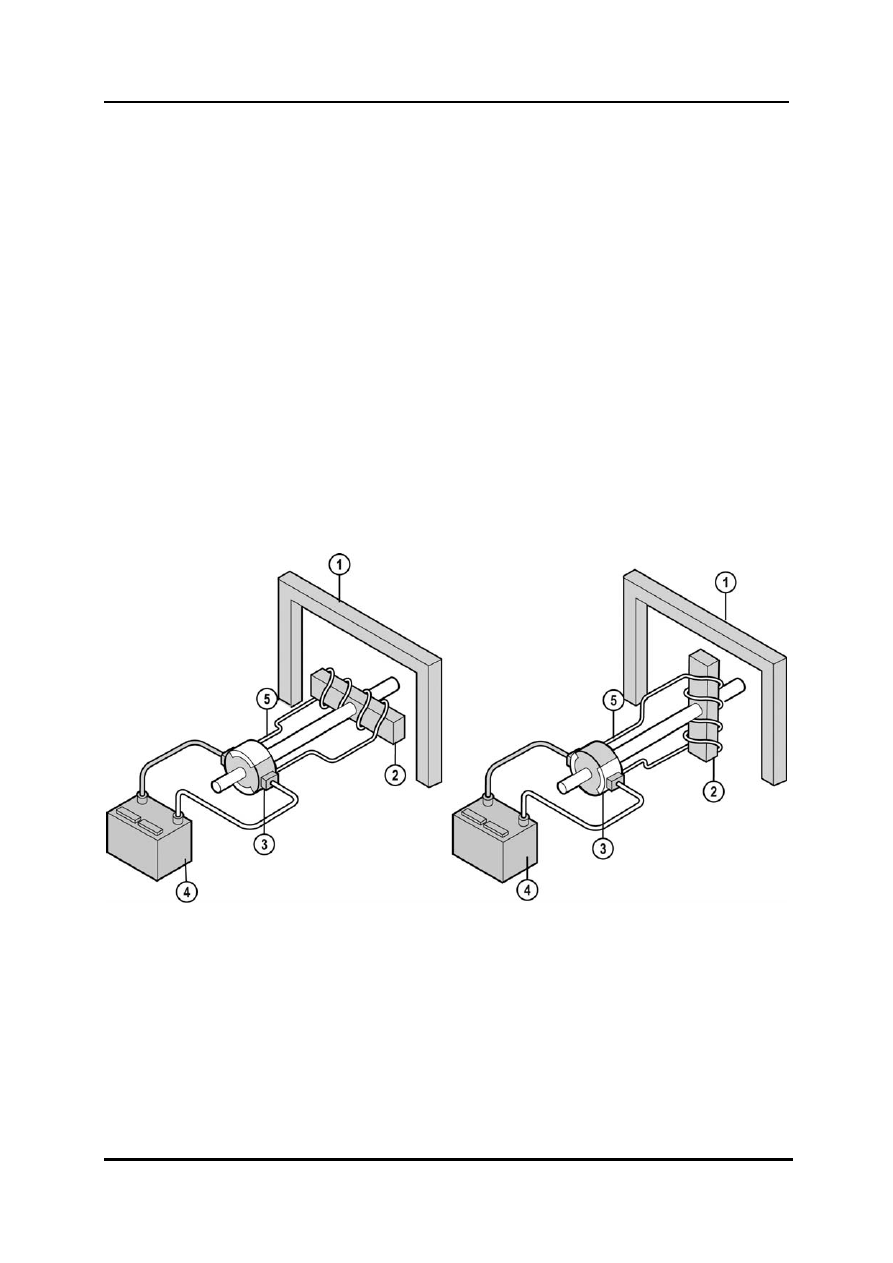

На рисунке показана конструкция простого электродвигателя постоянного тока,
который состоит из подковообразного постоянного магнита с катушкой из витков
провода (ротора), установленной таким образом, что она может вращаться между
северным и южным полюсами магнита. Коллектор меняет направление подачи
тока в обмотку на обратное при каждом полуобороте. Ротор вращается благодаря
силе, воздействующей на проводник, несущий ток в магнитном поле.

•

Иногда постоянный магнит заменяется электромагнитом для создания магнитного
поля (так называемого возбуждающего поля).

•

Если обмотка так называемого возбуждающего поля подключена к ротору
последовательно, то электродвигатель является электродвигателем с
последовательным возбуждением.

•

Если катушка возбуждающего поля подключена параллельно обмотке ротора, то
это электродвигатель параллельного возбуждения.





L1004_04024

Работа электродвигателя



Постоянный магнит 4

Аккумуляторная батарея

Ротор 5

Проводник

Коллектор







Основы электрооборудования  Электрические / электронные элементы

Генераторы

•

Генератор преобразует механическую энергию двигателя в электрическую
энергию. Генератор вырабатывает переменный ток в соответствии с принципом
индукции.

•

Из-за того, что генераторы вырабатывают переменный ток, внутренний
выпрямитель преобразует переменный ток в постоянный, как упоминалось ранее.

•

В общем случае, генератор можно проверить путём снятия показаний напряжения
между В+ (положительной клеммой аккумуляторной батареи) и землёй:
Напряжение должно повыситься после запуска двигателя, что указывает на
работающий генератор.

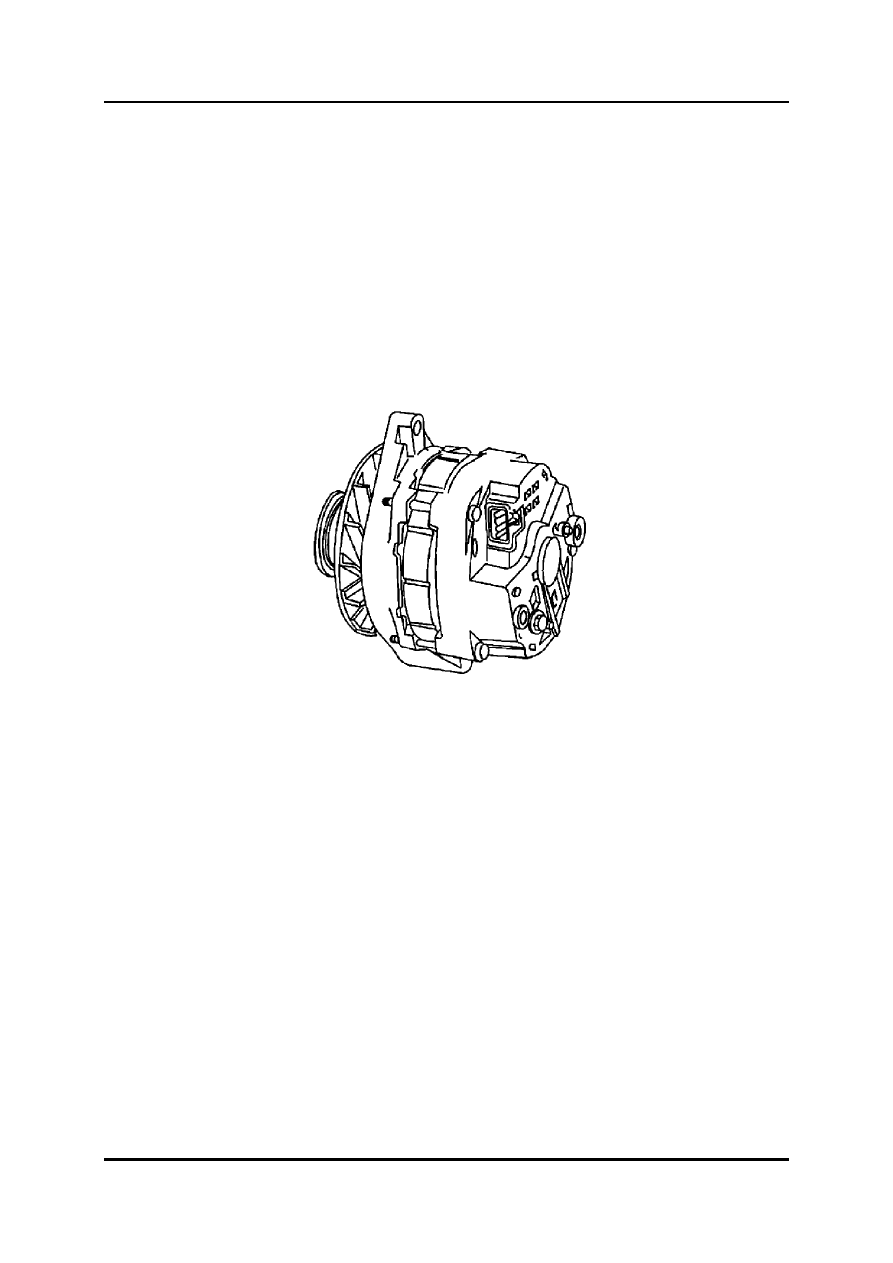

L1004_04025

Типичный генератор переменного тока



Электрические / электронные элементы   Основы электрооборудования

Выпрямление

•

Автомобильные системы используют постоянный ток из-за того, что
аккумуляторная батарея может хранить только постоянный ток.

•

Переменный ток, вырабатываемый генератором, должен быть преобразован.
Выпрямление – это процесс преобразования переменного тока в постоянный.

•

Для выпрямления АС в DC используются диоды.

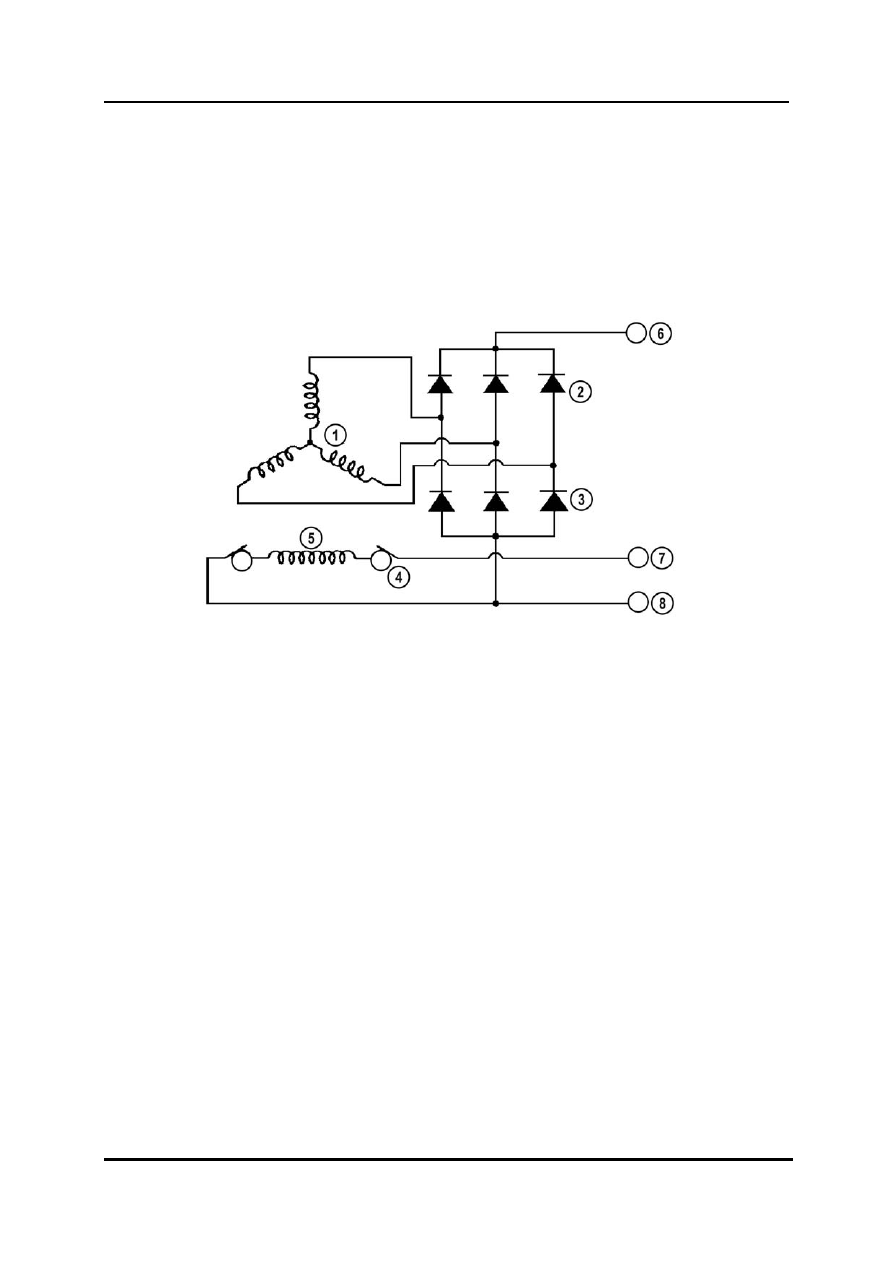

L1004_04026



Обмотки статора 6

Выход (+)

Диоды положительной стороны 7

Вход тока возбуждающего поля (поля

Диоды отрицательной стороны



ротора)

Токосъёмное кольцо 8

Земля

Обмотка ротора
