Mazda Система иммобилайзера. Руководство - часть 4





Система иммобилайзера

Комплектующие

Модуль иммобилайзера

•  Модуль иммоблайзера управляет функционированием MIS. Он состоит из платы

печатного монтажа с установленной на ней микросхемой памяти. Модуль является
деталью в неразбороном корпусе, которую нельзя ремонтировать.

•  Модуль иммобилайзера современной MIS подключается к:

–

Рамочной антенне / приёмопередатчику

–

PCM

–

Лампочке сигнализации на IC

–

Переключателю оповещения о ключе

–

Цепи стартера

–

Выключателю зажигания, B+ и земле

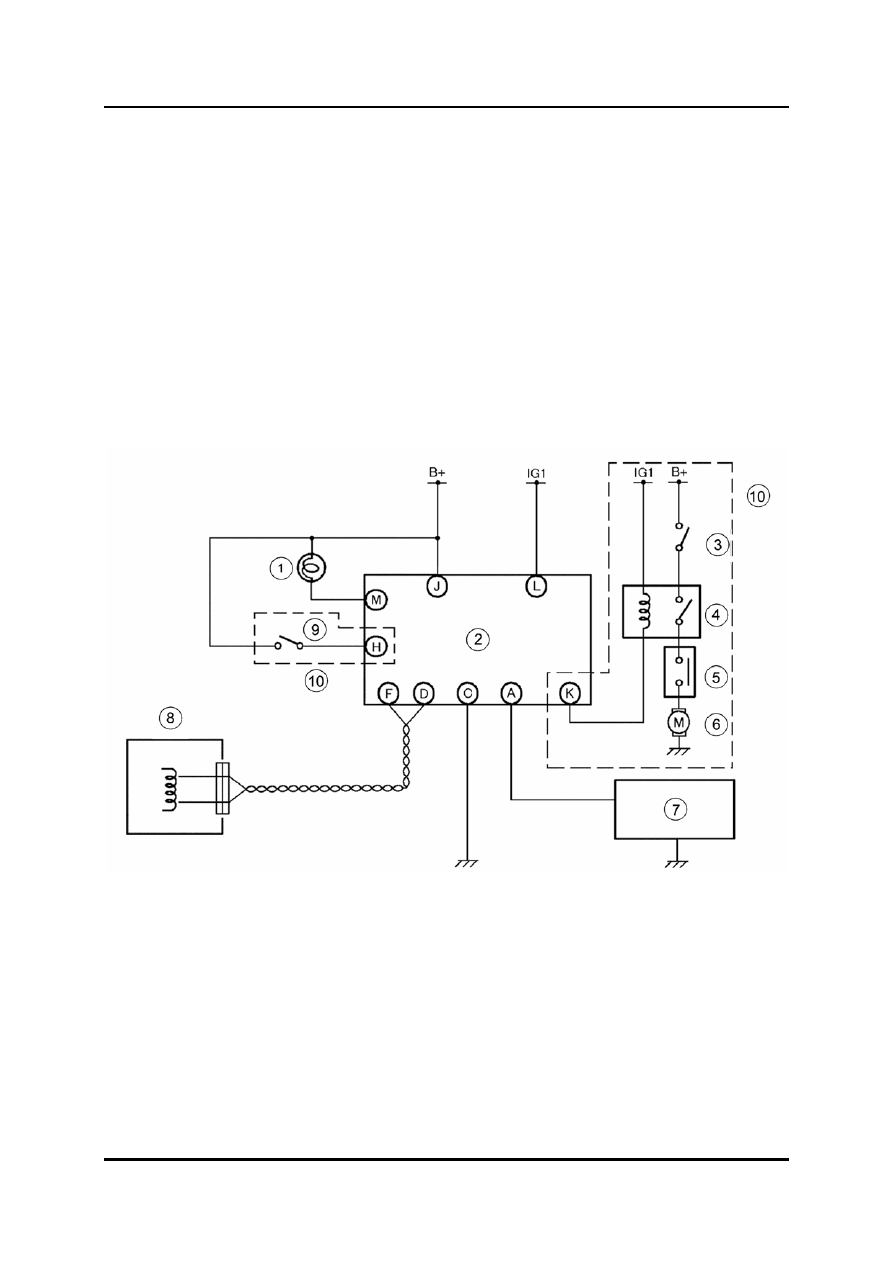

1003-004



Электрическая схема MIS для MPV (LW)



Сигнальная лампочка 6

Стартер

Модуль иммобилайзера 7

PCM

Выключатель зажигания (исходное

Рамочная антенна



положение) 9

Выключатель оповещения о ключе

Реле стартера 10

Начиная с 2000 года и далее

Выключатель TR (ATX)








Комплектующие

Система иммобилайзера

Варианты модуля иммобилайзера

•  В зависимости от соответствующего поколения MIS модуль иммобилайзера имеет

следующие функции:

–

MIS первого поколения использует модуль иммобилайзера “Temic” (начиная с
модели 1995 года): - Двигатель выключается через две секунды после запуска,
если обнаружено нарушение во время проверки  ID-номера и / или кодового
слова.

–

MIS второго поколения использует модуль иммобилайзера “Lucas” или
“Mitsubishi” (начиная с моделей 1997 года): - Его работа соответствует первому
поколению, но в случае нарушений в работе иммобилайзера запуск двигателя
не допускается после трёх попыток включения. После этого двигатель просто
проворачивается, но не запускается.
Начиная с 1998 года для всех MIS было принято шифрование случайным кодом
передачи ID-номера между транспондером и модулем иммобилайзера.

–

MIS третьего поколения использует модуль “Lucas” или “Mitsubishi” (начиная с
модели 2000 года) – его работа соответствует второму поколению, но
дополнительно она препятствует работе стартера при использовании
незарегистрированного ключа или при обнаружении нарушений в работе
системы. Более того, процесс проверки начинается уже тогда, когда ключ
вставлен.




Система иммобилайзера

Комплектующие

Приборный щиток

•  Для усиления противоугонной защиты PATS автомобиля Mazda2 (DY) и Mazda3

(BK) включает IC в качестве дополнительного компонента.

•  Узел IC автомобиля Mazda2 подключен к PCM и DLC (Data Link Connector = разъём

передачи данных), тогда как для Mazda3 IC подключаются к PCM, DLC и рамочной
антенне.

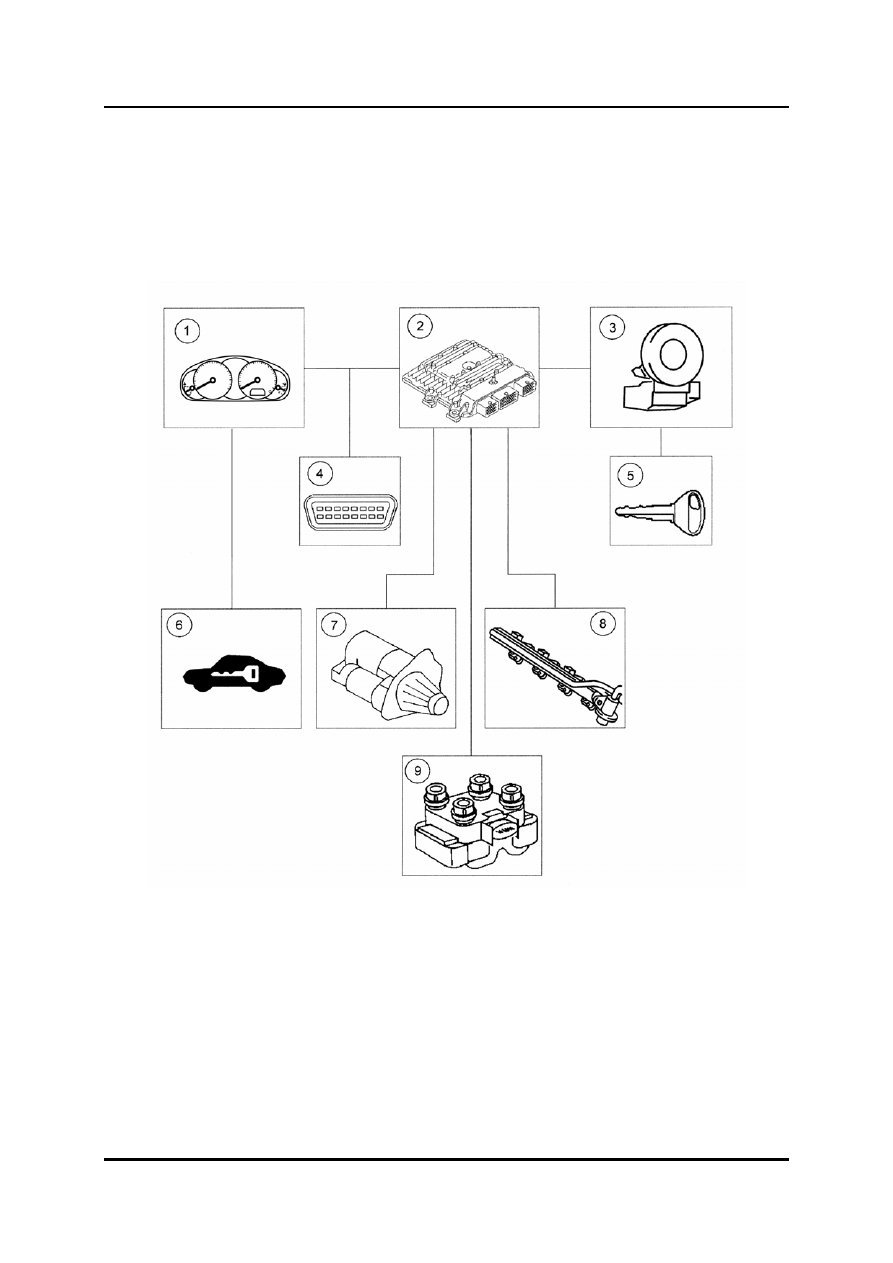

1003-005a

PATS Mazda2 (DY)



1 IC

6  Сигнальная лампочка

2 PCM

7  Стартер

Рамочная антенна 8

Топливные форсунки

4 DLC



Катушка зажигания



передачи данных)





Транспондерный ключ







Комплектующие

Система иммобилайзера

Функция иммобилайзера узла IC

•  Узлы IC моделей Mazda2 (DY) и Mazda3 (BK) имеют следующие различия:

–

На модели Mazda2 PCM управляет функцией иммобилайзера и начинает
инициализацию процесса проверки ID-номера. Кроме того, происходит обмен
ID-номером и индивидуальным кодом с IC через шину CAN для усиления
противоугонной защиты.

–

На модели Mazda3 IC управляет функцией иммобилайзера и инициирует
процесс проверки ID-номера. Кроме того, происходит обмен ID-номером и
индивидуальным кодом с PCM через шину CAN для усиления противоугонной
защиты.

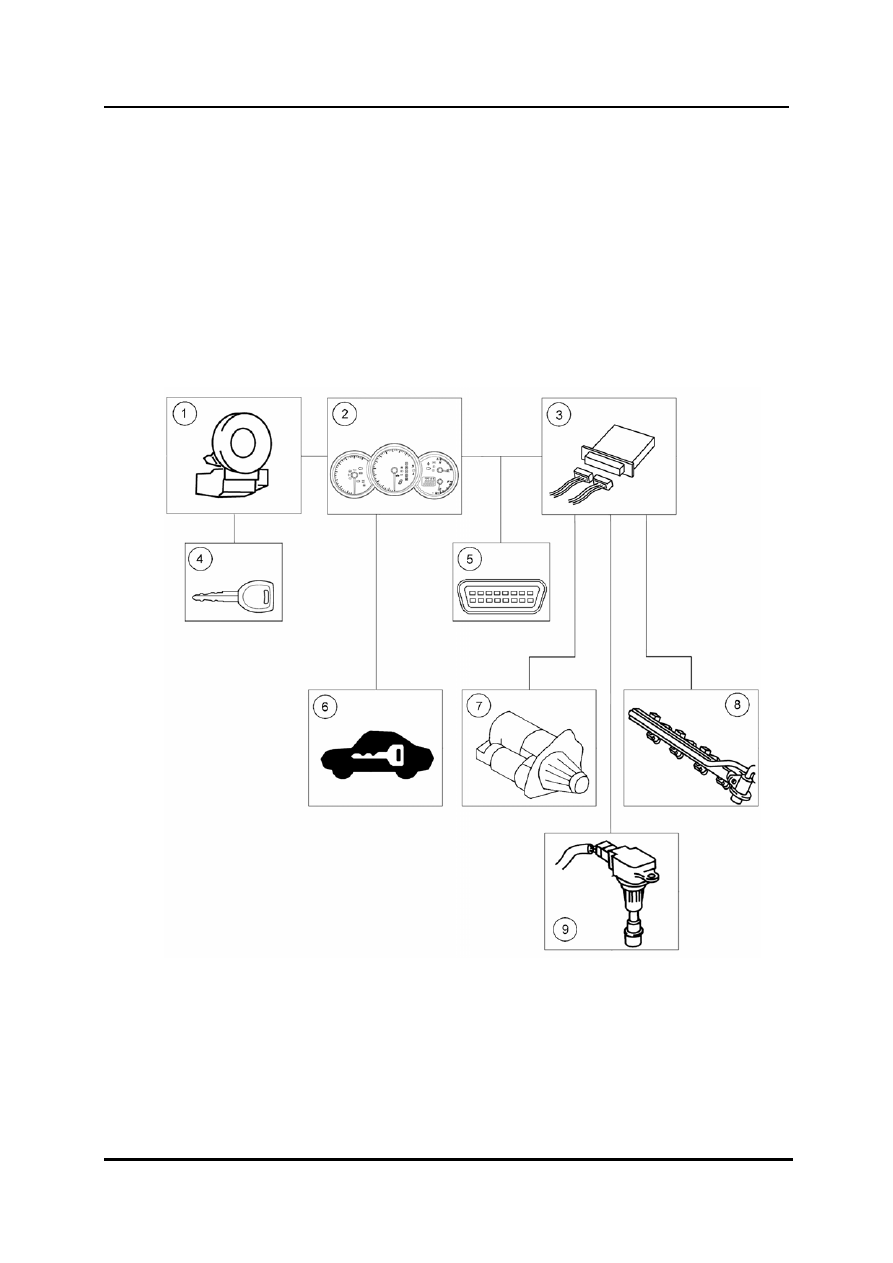

1003-005b

PATS Mazda3 (BK)

Рамочная антенна 6

Сигнальная лампочка

2 IC



7  Стартер

3 PCM



8  Топливные форсунки

Транспондерный ключ

Электронное зажигание

5 DLC
