Mazda Система иммобилайзера. Руководство - часть 3





Система иммобилайзера

Комплектующие



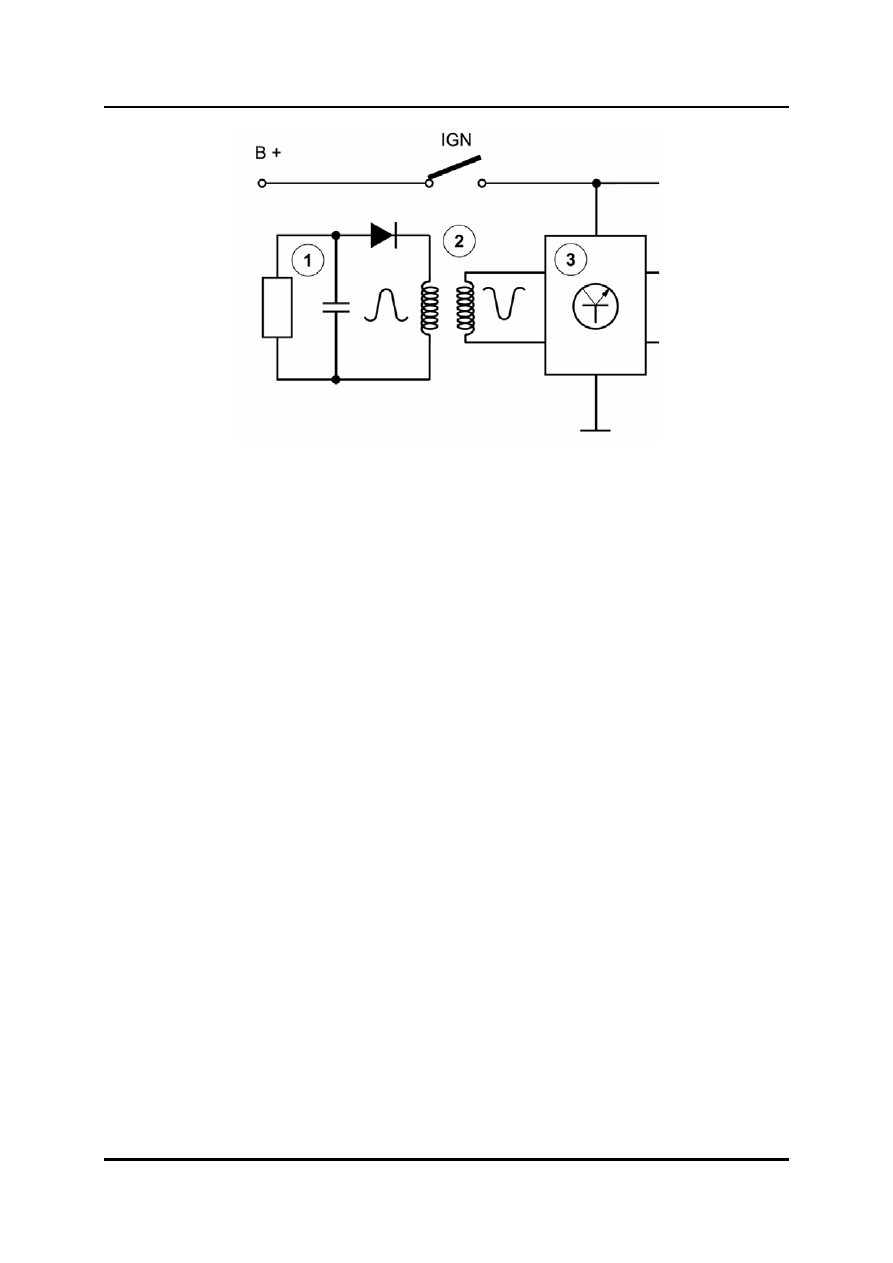

1003-026



Индуктивная связь транспондера и рамочной антенны


Транспондер с интегральным IC

Приёмопередатчик

Дальность передачи (HF)










ПРИМЕЧАНИЕ:

Каждый транспондерный ключ должен быть зарегистрирован в

системе с помощью специальной процедуры программирования. Процедуры
программирования ключей описаны в главе «Системы иммобилайзеров» и в
соответствующем W/M.


ПРИМЕЧАНИЕ:

Тип транспондерного ключа варьируется в зависимости от

установленной системы иммобилайзера. В случае необходимости в новом
транспондерном ключе закажите подходящий тип при помощи VIN (Vehicle
Identification Number = идентификационный номер автомобиля) и EPC
(Electronic Parts Catalogue = электронный каталог запчастей). Используйте
только соответствующий тип ключа, утверждённый фирмой Mazda. В ином
случае программирование невозможно.




Комплектующие

Система иммобилайзера

Рамочная антенна

•  Рамочная антенна питает транспондер путём индуктивной связи и передаёт /

принимает сигналы данных между модулем управления и транспондерным ключом
на радиочастотах. Иногда она также называется рамочной антенной /
трансивером.

•  Рамочная антенна состоит из медной катушки, свёрнутой внутри кольцевой

оболочки, и интегральной схемы для создания высокочастотного переменного
напряжения для индуктивной связи.

•  Она устанавливается вокруг цилиндра механического замка и подключается к

модулю управления системы иммобилайзера.

•  Операции приёма / передачи начинаются, когда ключ зажигания поворачивается в

положение ON. В MIS (начиная с 2000 года и далее) операции приёма / передачи
начинаются уже, когда ключ вставлен в замочную скважину, т.е., процесс
инициализируется переключателем оповещения о ключе.





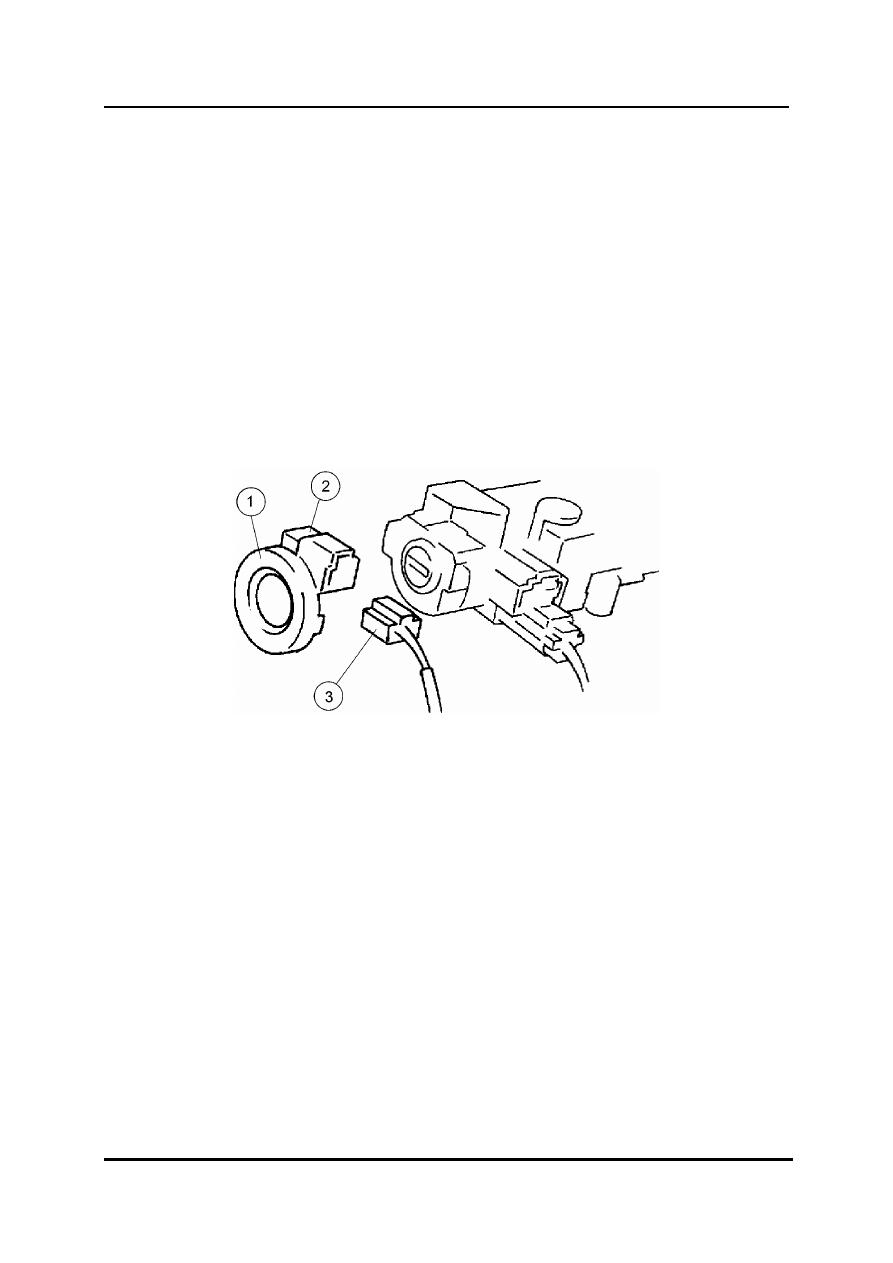

1003-027



Рамочная антенна


Катушка 3

Разъём

Электроника приёмопередатчика







ПРИМЕЧАНИЕ:

Рамочная антенна является чисто передающим элементом. Её не

нужно программировать на систему иммобилайзера в случае замены.



Система иммобилайзера

Комплектующие

Сигнальная лампочка иммобилайзера

•  Сигнальная лампочка для указания активации системы (только в PATS), а также

нарушений работы.

•  Активация системы демонстрируется постоянно вспыхивающей лампочкой, в то

время как нарушения работы указываются определёнными комбинациями вспышек
или постоянным горением.

•  В современных автомобилях Mazda с системой иммобилайзера сигнальная

лампочка расположена на IC.

•  Сигнальная лампочка питается от IC и управляется соответствующим модулем

управления иммобилайзером со стороны заземления.

•  В MIS кодовое слово вводится с помощью сигнальной лампочки.

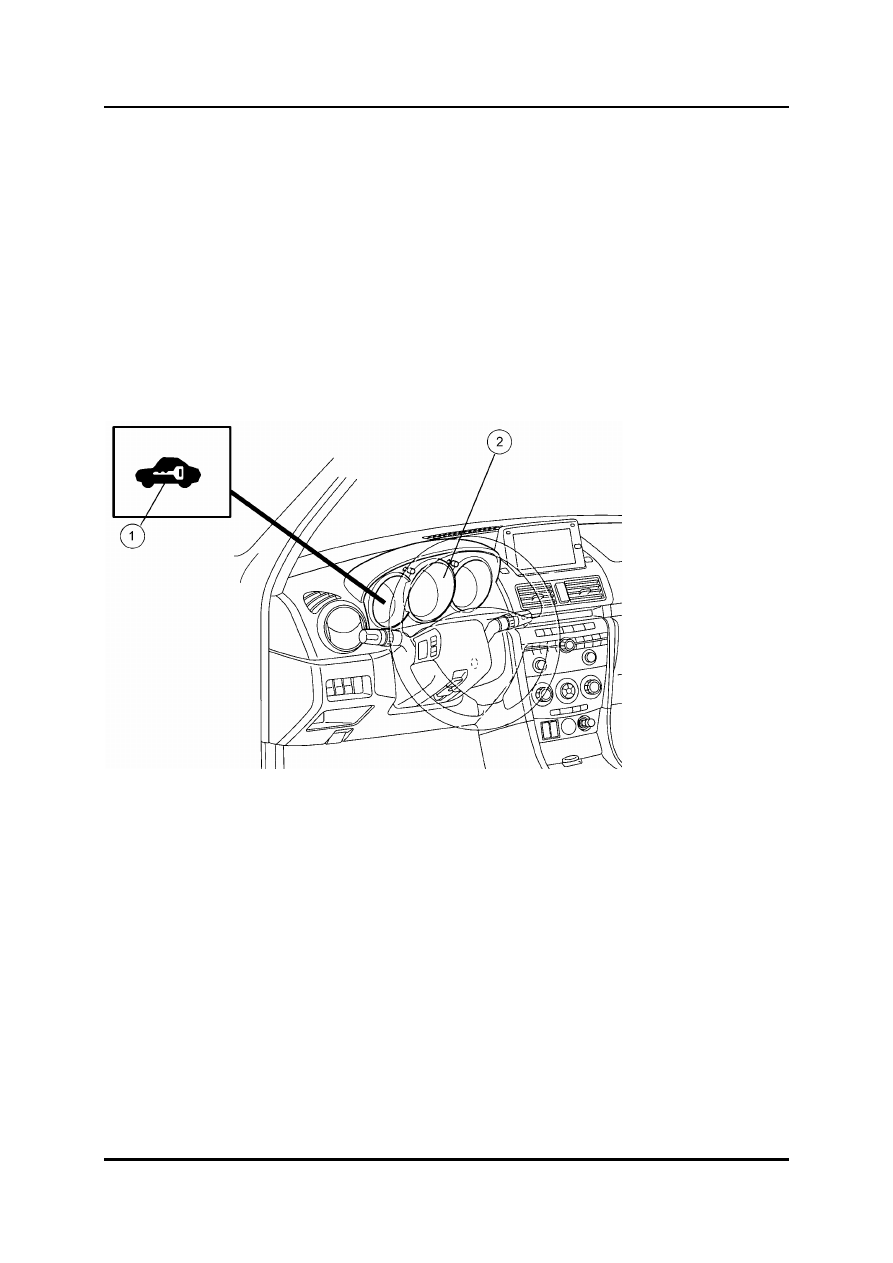

1003-010





Сигнальная лампочка 2

IC






ПРИМЕЧАНИЕ:

Для получения дополнительной информации о комбинациях

вспышек сигнальной лампочки обратитесь к разделу „Системы
иммобилайзеров» и соответствующему W/M.


ПРИМЕЧАНИЕ

В зависимости от комплектации автомобиля сигнальная лампочка

указывает также функцию двойной блокировки замка двери с механическим
приводом и / или системы защиты от кражи. Однако, эти системы никак не
связаны с какой-либо функцией иммобилайзера.



Комплектующие

Система иммобилайзера

Модуль управления силовым агрегатом

• PCM

обычно включается в системы иммобилайзеров, используемые в

автомобилях Mazda. В бензиновых двигателях он управляет срабатыванием
впрыска топлива, зажигания и стартера для запуска двигателя в соответствии с
сигналом блокировки или включения от системы иммобилайзера. PCM
современных дизельных двигателей включают стартер, форсунки и, в зависимости
от установленной системы, другими узлами впрыска, например, клапан дозировки
топлива.

• PCM

может иметь другие функции в рамках системы иммобилайзера:

–

Функция управления иммобилайзером встроена в PCM, который
непосредственно подключён к рамочной антенне / приёмопередатчику.

–

Функция управления иммобилайзером встроена в отдельный модуль
иммобилайзера, в то время как PCM работает как отдельный узел проверки ID-
номера и кодового слова.

–

Функция управления иммобилайзером встроена в IC или в модуль RKE, в то
время как PCM работает как дополнительный узел проверки для повышения
степени противоугонной защиты.

–

Функция управления иммобилайзером Mazda2 встроена в PCM, в то время как
IC работает как дополнительный узел проверки.

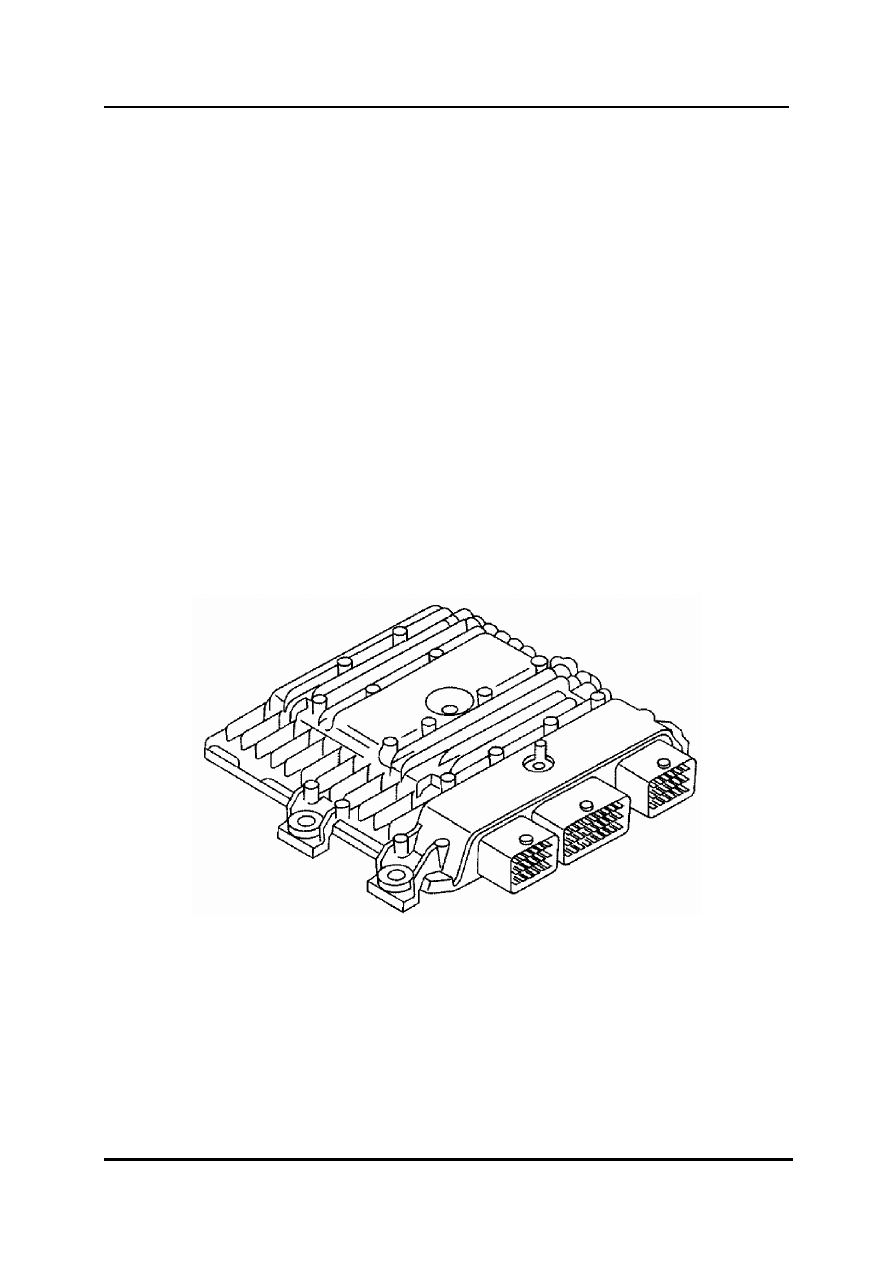

1003-008

PCM Mazda2
