Mazda Система иммобилайзера. Руководство - часть 5





Система иммобилайзера

Комплектующие

Модуль дистанционного бесключевого входа

•  Подобно IC в модели Mazda3 (BK), модуль RKE сочетает в себе функцию

управления PATS и другие функции электрической системы кузова. Кроме того, он
сравнивает ID-номер и обменивается с PCM индивидуальным кодом через шину
CAN.

•  Функция иммобилайзера модуля RKE такая же, как и у IC модели Mazda3.
• RX-8

(SE)

в настоящее время является единственной моделью Mazda,

оборудованной модулем RKE.





1003-007



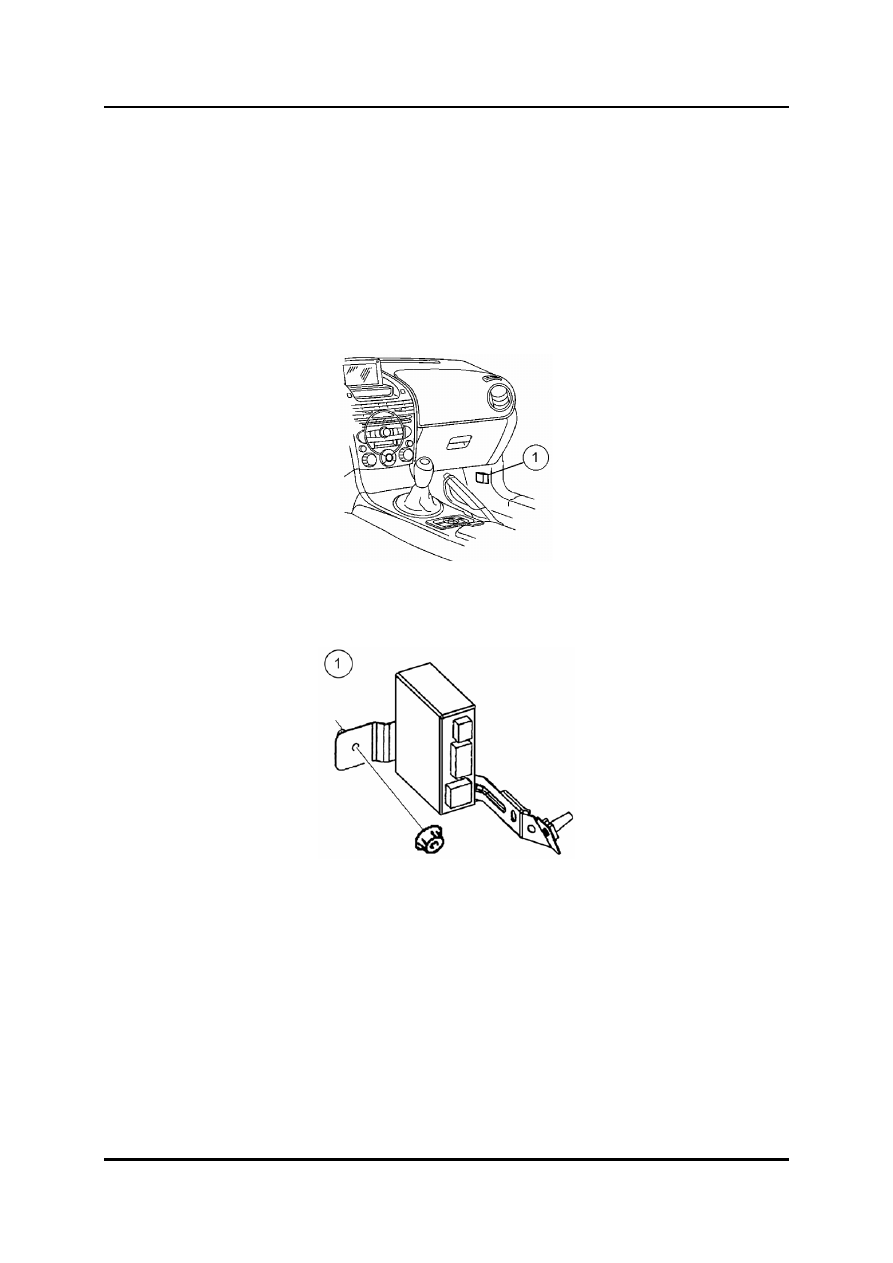

Размещение модуля RKE






1003-028



1  Модуль RKE


ПРИМЕЧАНИЕ:

Бесключевая система попадания в автомобиль, которая также

управляется модулем RKE, не связана ни с какой функцией иммобилайзера.



Комплектующие

Система иммобилайзера

Модуль DDS 1

• MIS

для дизельных моделей, оборудованных механическим топливным насосом

распределительного типа (B-2500 UN, MPV LV), используют модуль DDS1
(сокращение немецкого термина “Diesel-Diebstahl-Schutz = противоугонная система
дизельного двигателя”) для управления клапаном отсечки подачи топлива в
зависимости от разрешающего сигнала от модуля иммобилайзера. Модуль DDS1
является неотъемлемой частью топливного насоса и выполняет ту же функцию,
что и PCM внутри MIS для бензиновых двигателей.



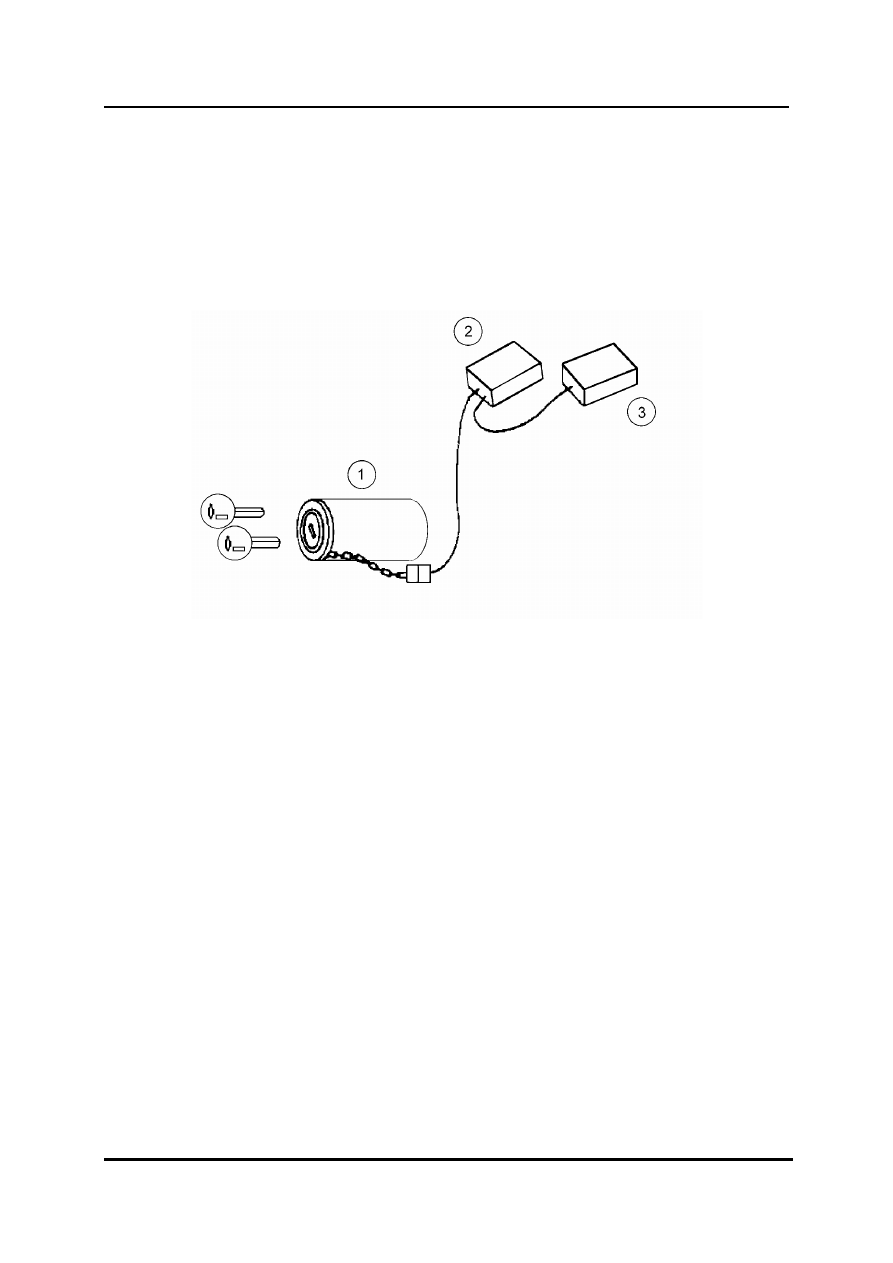

1003-009



Рамочная антенна 3

Модуль DDS1

Модуль иммобилайзера








Интеллектуальный модуль дизельного двигателя

•  DSM (Diesel-Smart-Module = интеллектуальный модуль дизельного двигателя)

устанавливается на модели 121 (ZQ) с двигателем Endura DE, который оборудован
механическим топливным насосом распределительного типа. PATS этой модели
использует отдельный модуль иммобилайзера, точно такой как MIS. DSM также
является неотъемлемой частью топливного насоса и управляет клапаном отсечки
топлива в зависимости от блока иммобилайзера. Функции и работа DSM такие же,
как у DDS1.



ПРИМЕЧАНИЕ:

DDS1 и DSM недоступны в виде запчастей. Их нужно менять

вместе с топливным насосом. В этом случае обращайтесь на линию
оперативной технической поддержки или в Отдел технического обслуживания.
Там решат, нужно ли представить топливный насос, либо заказать новый. Для
получения дополнительной информации о системе иммобилайзера данных
моделей обратитесь к соответствующему руководству.



Система иммобилайзера

Варианты

Варианты

Общие характеристики

•  Системы иммобилайзеров, представленные в главе “Обзор”, в основном работают

по одному принципу. Хотя они требуют различных процедур замены
комплектующих и диагностики, у них есть несколько общих характеристик:

–

Все системы иммобилайзеров требуют для своей работы хотя бы двух
зарегистрированных ключей и могут зарегистрировать максимум восемь
ключей. Исключением является PATS, установленная в первой модели 121
(ZQ до 1998 года), которая требует, как минимум, трёх ключей и может
регистрировать до 16 ключей.

–

Каждая система позволяет программировать дополнительные ключи, когда
имеются два зарегистрированных ключа (для PATS должна быть включена
функция “Программирование запасных ключей клиента”).


ПРИМЕЧАНИЕ:

В случае, если ключ зажигания потерян или украден,

пользователь должен связаться с дилером компании Mazda или
уполномоченным персоналом по ремонту, чтобы ликвидировать ключ.


ПРИМЕЧАНИЕ:

Прежде чем начать диагностику или ремонт системы

иммобилайзера, всегда проверяйте, была ли опубликована какая-либо
информация по обслуживанию, касающаяся этой неисправности.


ПРИМЕЧАНИЕ:

Чтобы избежать проблем во время замены комплектующих

иммобилайзера, важно заказать требуемые запчасти в соответствии с VIN и
серийным номером модуля иммобилайзера.


•  Дополнительную информацию о современных системах иммобилайзеров можно

найти в следующих разделах соответствующего руководства W/M:

–

Раздел “T и F” в руководстве для предыдущей компоновки. Информацию о
системах иммобилайзеров, установленных на моделях выпуска ранее 1997
года, можно найти в W/M 1503-10-95.

–

Раздел “Кузов и аксессуарыÆБезопасность и замки”, “Кузов и
аксессуарыÆБортовая система диагностики [Система иммобилайзера]” и
раздел “ДвигательÆБортовая система диагностики [Система управления
двигателем]” в W/M на CD-ESI – (MIS и PATS).

–

Раздел 4: “Электрика”Æ”Группа электронных элементов” – на CD Руководства
по обслуживанию для Mazda2 (PATS).



Варианты

Система иммобилайзера

Меры предосторожности

•  Чтобы избежать повреждения ключа:

–

Не роняйте ключ

–

Не допускайте намокания ключа

–

Не подвергайте ключ воздействию любого вида магнитного поля

–

Не подвергайте ключ воздействию высоких температур в таких местах, как
панель приборов или капот, а также воздействию прямых солнечных лучей.


•  В работе системы может возникнуть нарушение, если какой-либо из

перечисленных ниже предметов касается ключа или находится рядом с его
головкой.

–

Любой металлический предмет

–

Запасные ключи или ключи от других автомобилей, оборудованных системой
иммобилайзера

–

Любое электронное устройство, либо кредитная карточка или другие карточки с
магнитными полосками





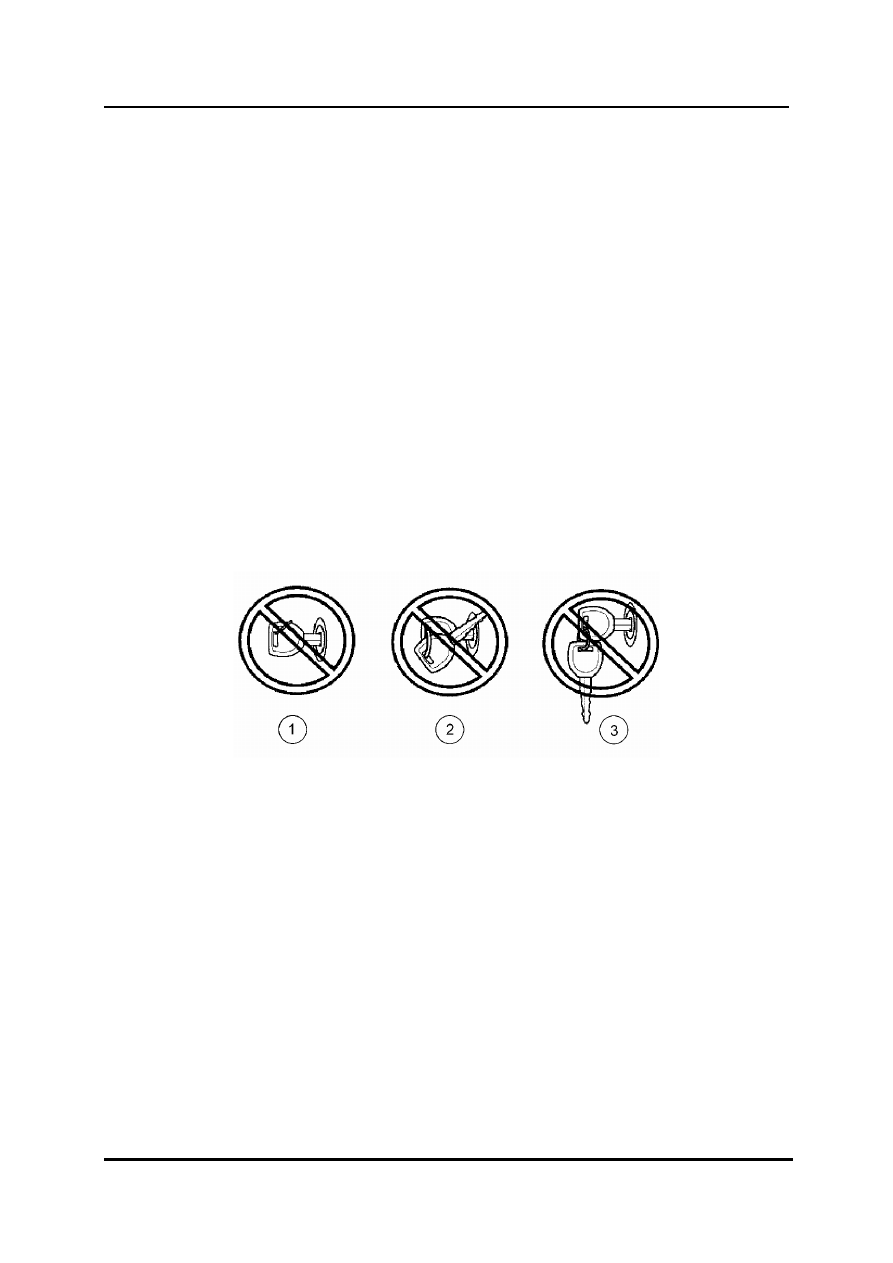

1003-023



Металлическое кольцо, лежащее на

Ключ вблизи или касается другого ключа



головке ключа



системы иммобилайзера

Металлическая часть другого ключа,







касающаяся головки ключа
