Mazda Роторный двигатель. Руководство - часть 12





с

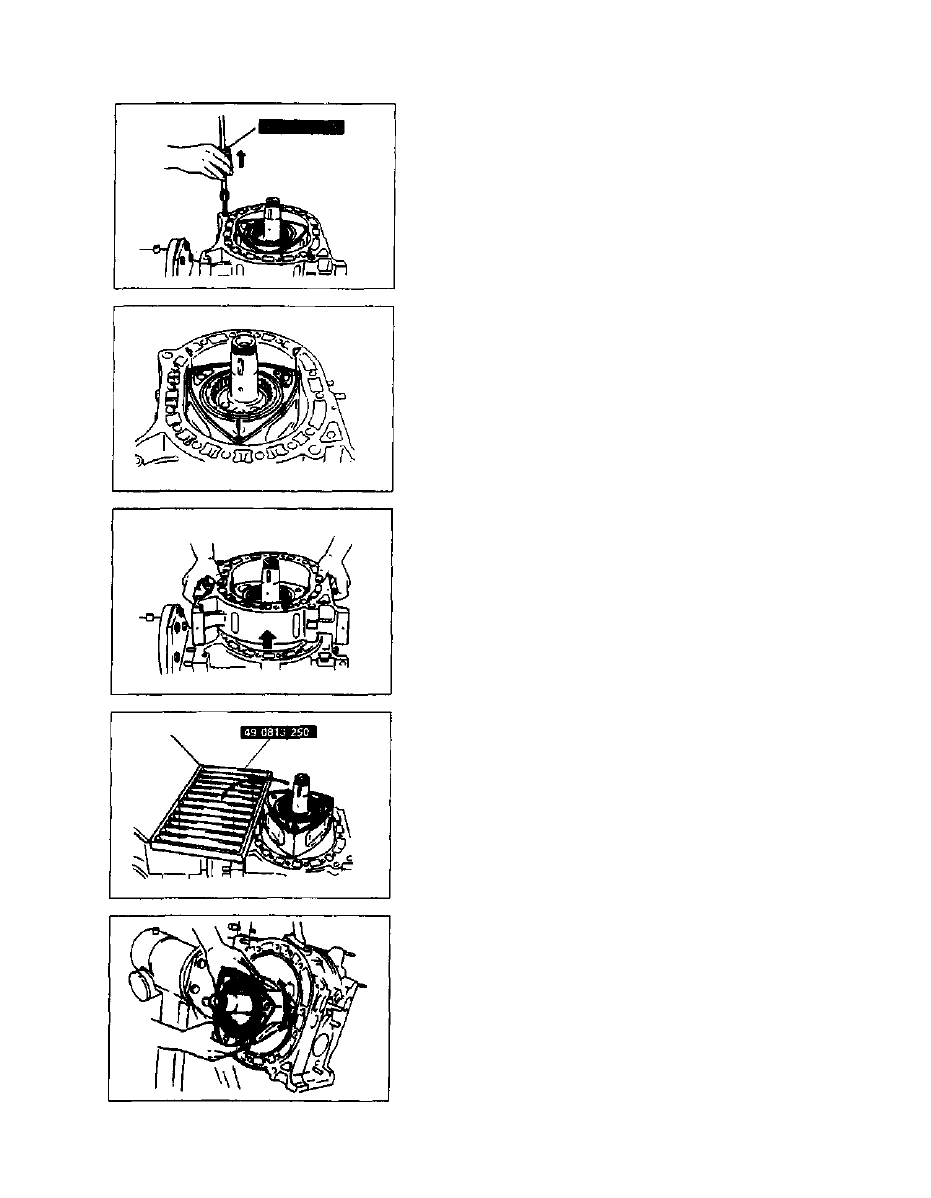

РАЗБОРКА

Трубчатый штифт

Снимите трубчатые штифты, используя SST

Задний статор
1. Снимите боковые части и поместите их в SST.

2. Снимите статор. Будьте осторожны, чтобы не уронить

apex seal'bi.

3. Извлеките О-ринг из верхнего отверстия штифта.

Задний ротор
1. Снимите уплотнения и пружинки, и поместите их в

позицию в SST.

2. Снимите ротор.

Если уплотнения приклеиваются к поверхности средней
крышке статора, то поместите их назад в соответствующую
позицию в роторе

Предупреждение

* Не кладите ротор на жесткую поверхность.

С-46

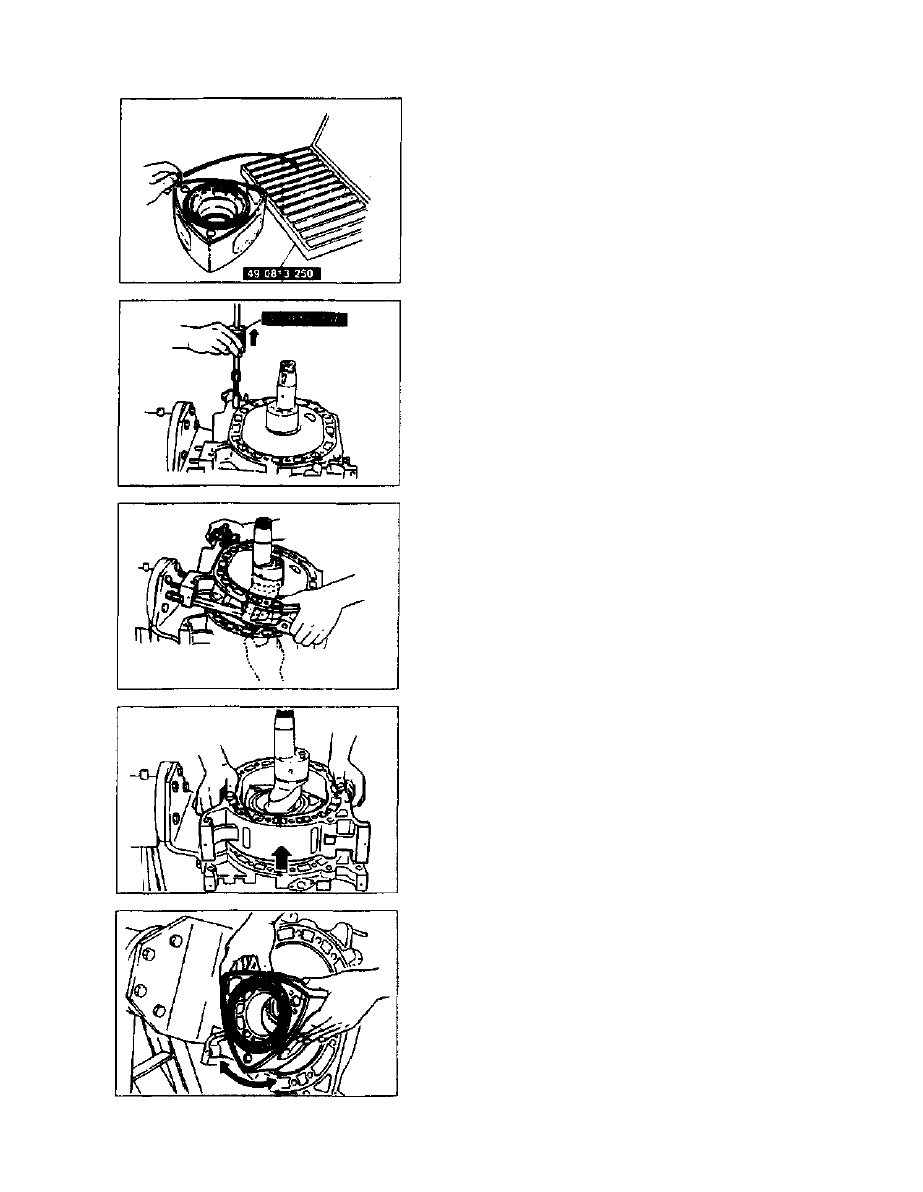

РАЗБОРКА

С

3. Извлеките уплотнения и пружинки и положите

их в позицию в SST.

4. Отметьте ротор с "R" для надлежащей повторной

сборки.

Трубчатый штифт

Снимите трубчатые штифты, используя SST.

Средняя крышка статора

1. Вращайте эксцентриковый вал так,чтобы шейка ротора

совпала с коротким осевым выступом.

2. Снимите среднюю крышку статора при проталкивании

эксцентрикового вала вверх.

3. Если уплотнения приклеиваются к поверхности средней

крышке статора, то поместите их назад в

соответствующую позицию в роторе.

4. Снимите уплотняющие резинки.

Передний статор

1. Снимите боковые части и поместите их в SST.
2. Снимите статор. Будьте осторожны, чтобы не

уронить apexseaPbi.

3. Извлеките О-ринг из верхнего отверстия штифта.

Передний ротор

Извлеките передний ротор так же, как извлекали
задний ротор.

С-47

с

РАЗБОРКА

Масляное уплотнение ротора

1. Извлеките внешнее масляное уплотнение из ротора,

используя SST

2. Извлеките внутреннее масляное уплотнение также.
3. Извлеките пружинки масляного уплотнения.
4. Извлеките О-ринг из масляного уплотнения.

С-48

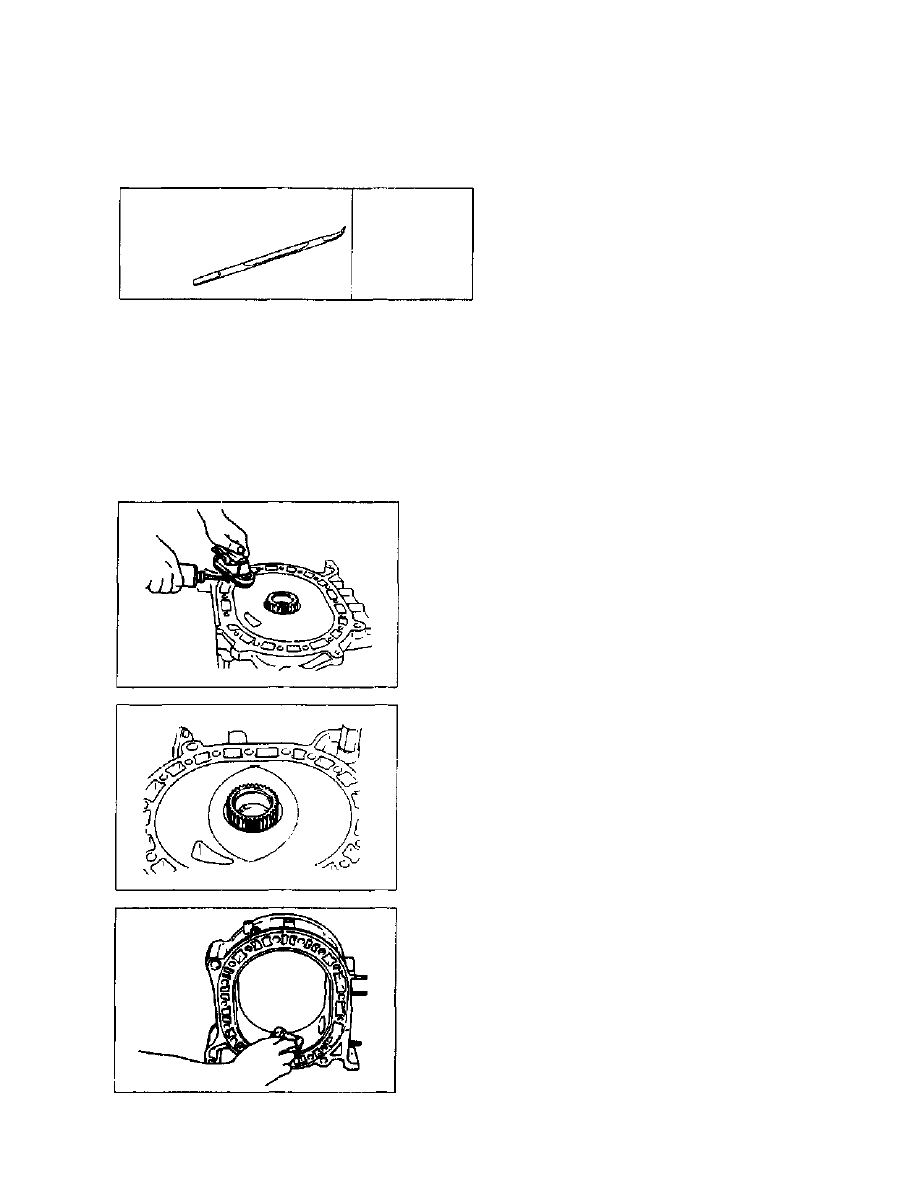

ОЧИСТКА

С

ОЧИСТКА

ПОДГОТОВКА

SST

Почистите все части, будьте осторожны, удаляя любые фрагменты прокладок, грязь, масло,

жир, углерод и другие материалы.

Боковые крышки (передняя, средняя и задняя

крышка)

1. Удалите уплотняющее вещество с поверхности

крышки, используя ткань или щетку пропитанной

растворитель или разбавитель.

2. Удалите весь углерод, с поверхности камеры ротора

используя, экстра мелкую наждачную бумагу.

Предупреждение

• Если используете углеродный скребок, будьте

осторожны, чтобы не повредить поверхность.

Статор

Примечание
• Перед очисткой проверьте на наличие следов

газа или водяной утечки вдоль внутренней

грани статора.

1. Удалите весь углерод с внутренней поверхности

статора, стирая тканью пропитанной растворителем
или разбавителем.

С-49

Для
чистки
ротора

49 0813 225

Устройство

удаления,

масляное
уплотнение
