РАЗБОРКА

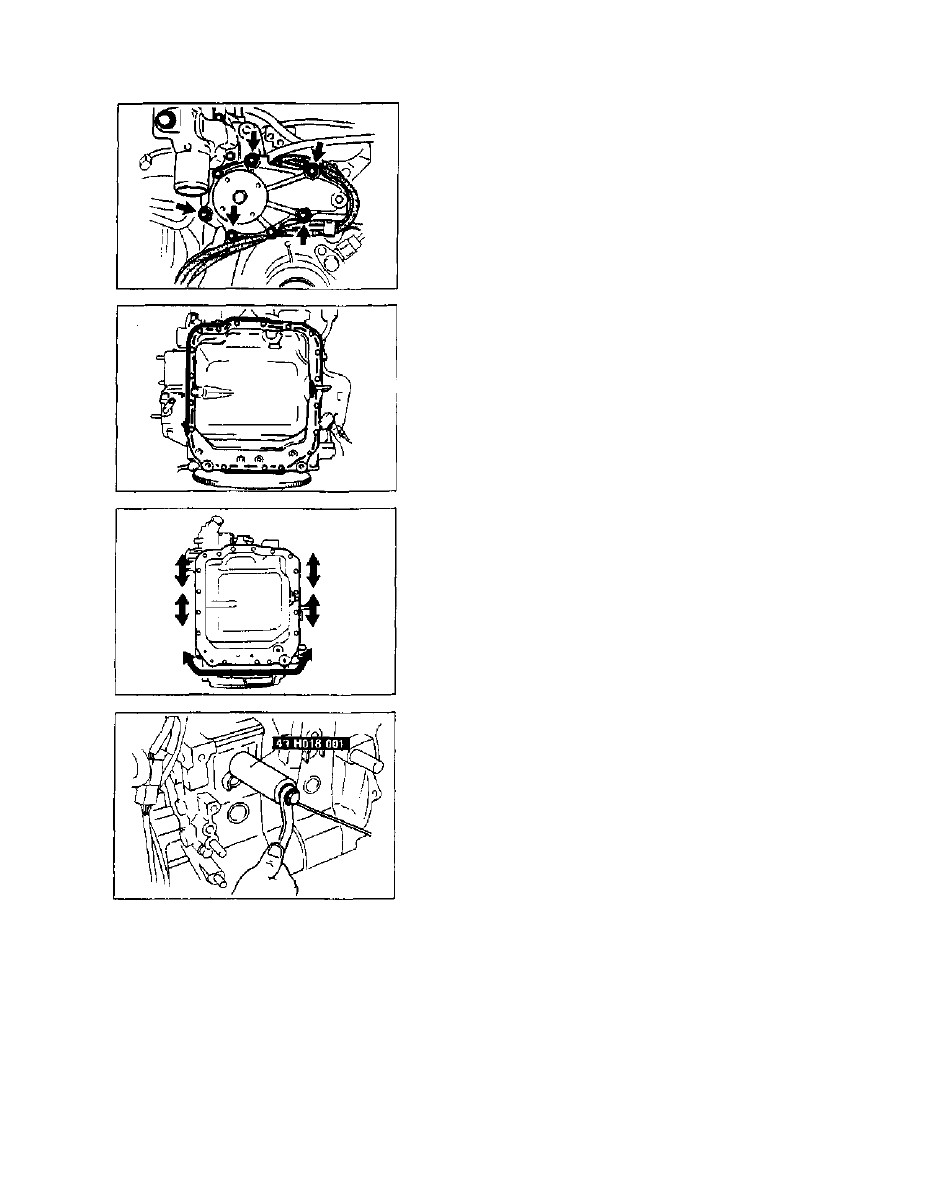

2. Снимите водяную помпу и стопор

Масляный поддон
1. Снимите масляный поддон, прикреплённый болтам:/

2. Снимите масляный поддон, вставляя отвертку или подобный

инструмент только в отверстие, показанное на рисунке.

Датчик удара

Снимите датчик удара, используя SST

С-38

РАЗБОРКА

С

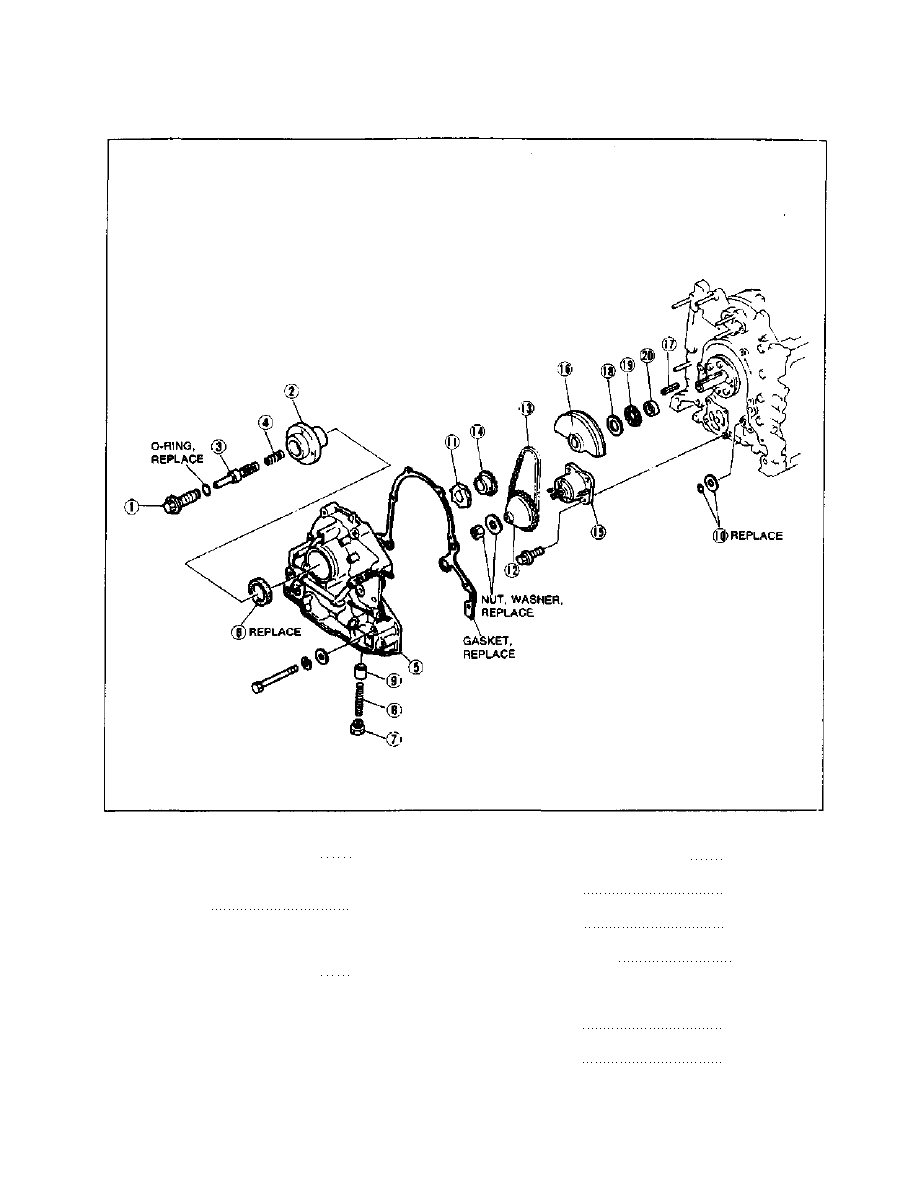

СТАТОР (ВНЕШНИЕ ЧАСТИ II)

Разберите в порядке показанном на рисунке, смотри Напоминание К Разборке

1. Болт эксцентрикового вала

Напоминание К Разборке стр.С-40

2. Главный шкив
3. Термостат эксцентричного вала

Проверка стр.С-59

4. Пружинка

5. Передний кожух

6. Масляное уплотнение

Напоминание К Разборке стр.С-40

7. Крышка редукционного клапана

8. Пружинка редукционного клапана

9. Редукционный клапан

10. О-ринг и дублирующее кольцо

11. Шестерня датчика положения вала

12. Звездочка масляного насоса

Напоминание К Разборке стр.С-40

13. Цепь масляного насоса

Проверка стр.С-59

14. Ведущая звездочка масляного насоса

Проверка стр.С-59

15. Масляный насос

Обслуживание Секция D

16. Балансир
17. Шпонка
18. Упорная шайба

Проверка стр.С-59

19. Игольчатый подшипник

Проверка стр. С-59

20. Стопорное кольцо

С-39

с

РАЗБОРКА

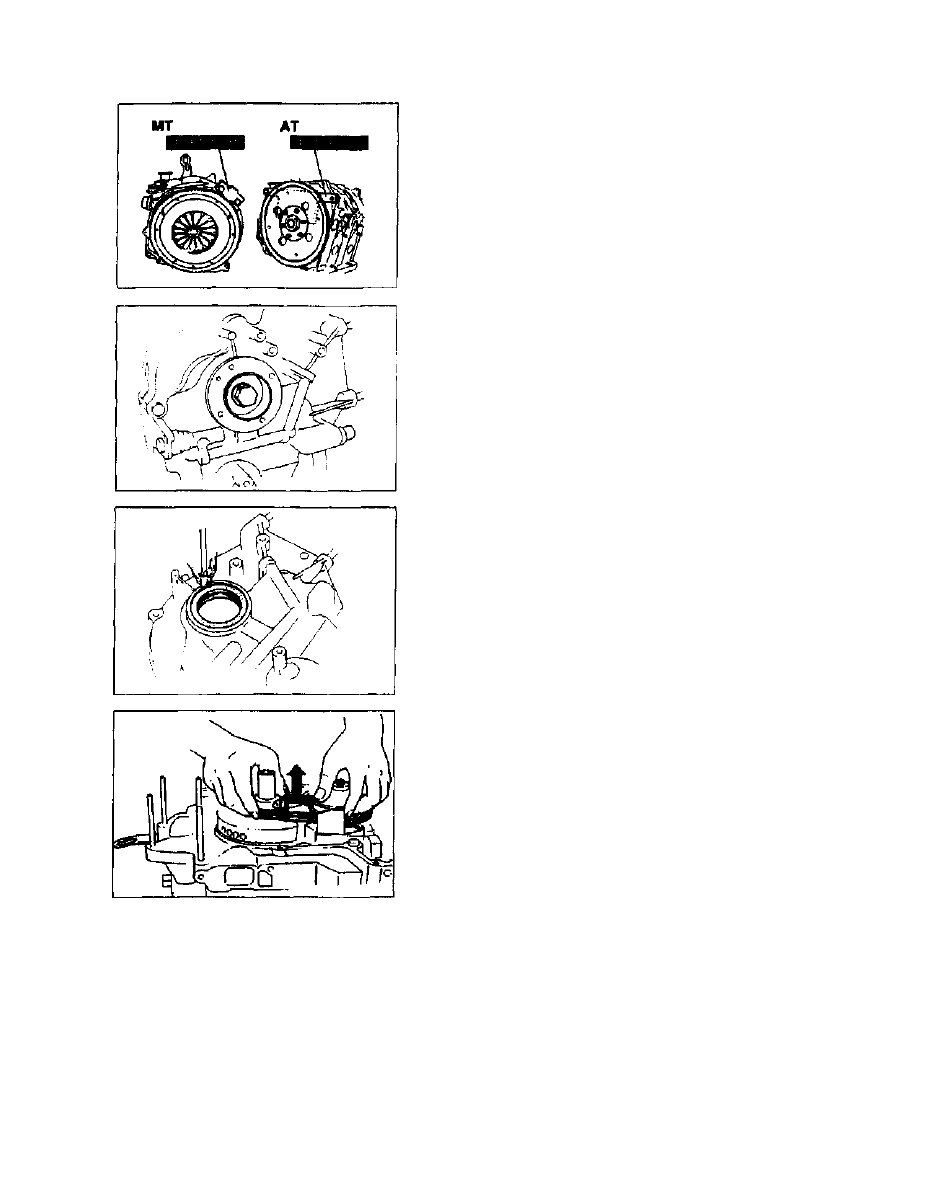

Примечание К Разборке

Болт эксцентрикового вала

1. Закрепите стопор маховика (МТ) или противовеса (AT).

2. Открутите болт эксцентрикового вала.

Задний сальник эксцентрикового вала

Извлеките сальник при помощи отвертки, обёрнутой

тряпкой.

Звездочка масляного насоса

1. Разогните стопорную шайбу и открутите контргайки

звездочек.

2. Снимите ведущую звёздочку масляного насоса,

звездочку и цепь в сборе.

С-40

РАЗБОРКА

С

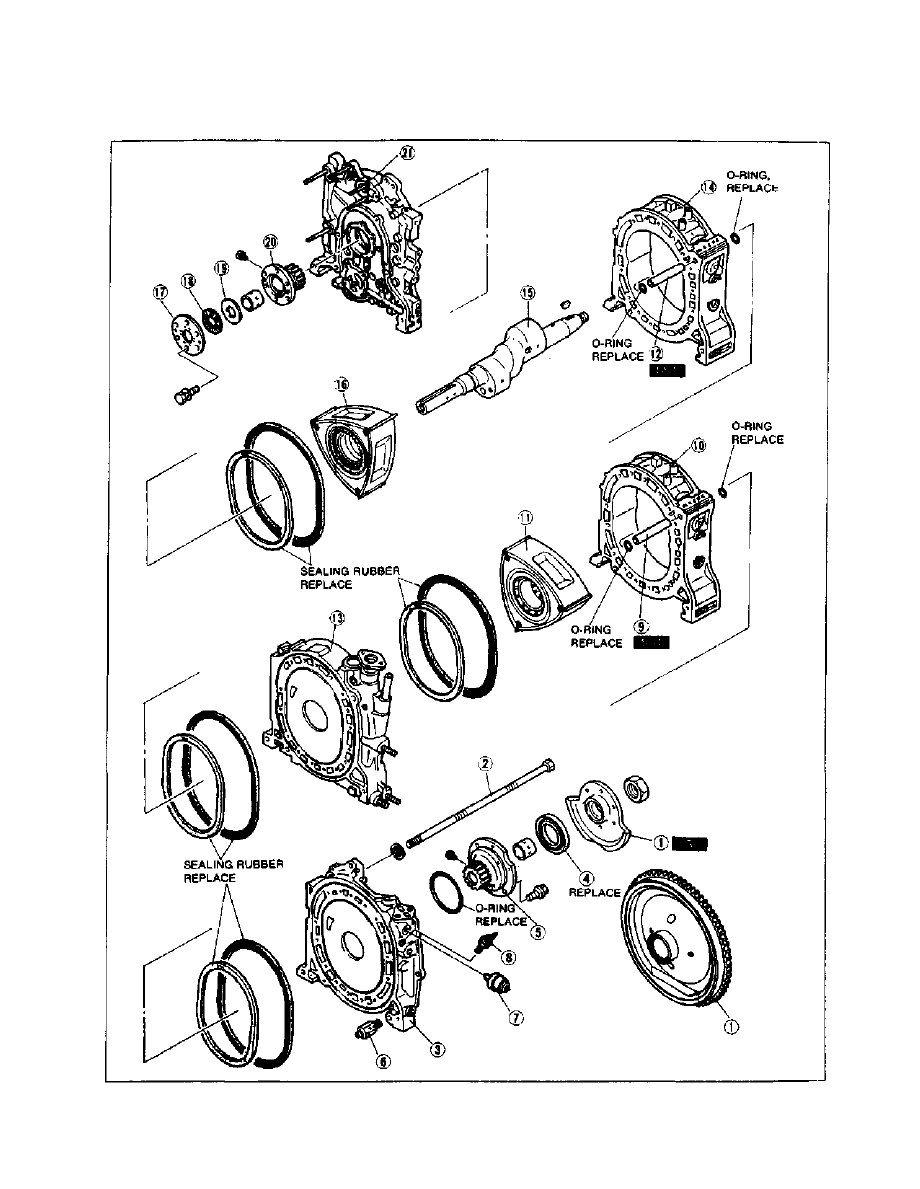

СТАТОР (ВНУТРЕННИЕ ЧАСТИ)
Разбирайте в порядке показанном на рисунке, смотри Напоминание К Разборке.

C-41
