с

РАЗБОРКА

1. Маховое колесо (МТ) / Противовес (AT)

Примечание К Удалению страница С-44

2. Стягивающие болты

Примечание К Удалению страница С-45

3. Задняя боковая крышка

Примечание К Удалению страница С-45
Проверка страница С-51

4. Задний масляный уплотнитель

Примечание К Удалению страница С-45

5. Задняя стационарная шестерня

Проверка страница С-52

6. Регулировочный масляный клапан

Обслуживание Секция D

7. Переключатель масляного давления

Примечание К Удалению страница С-45

8. Датчик температуры
9. Трубчатый штифт

Примечание К Удалению страница С-46

10. Задний статор

Примечание К Удалению страница С-46
Проверка страница С-54

11. Задний ротор

Примечание К Удалению страница С-46

Проверка страница С-54

12.Трубчатый штифт

Примечание К Удалению страница С-47

13. Средняя крышка

Примечание К Удалению страница С-47
Проверка страница С-51

14. Передний статор

Примечание К Удалению страница С-47
Проверка страница С-54

15. Эксцентриковый выл

Проверка страница С-58

16. Передний ротор

Примечание К Удалению страница С-47
Проверка страница С-54

17. Пластина
18. Игольчатый подшипник

Проверка страница С-59

19. Шайба тяги

Проверка страница С-59

20. Передняя стационарная шестерня

Проверка страница С-52

2 1 . Передняя крышка

Проверка страница С-51

РАЗБОРКА

С

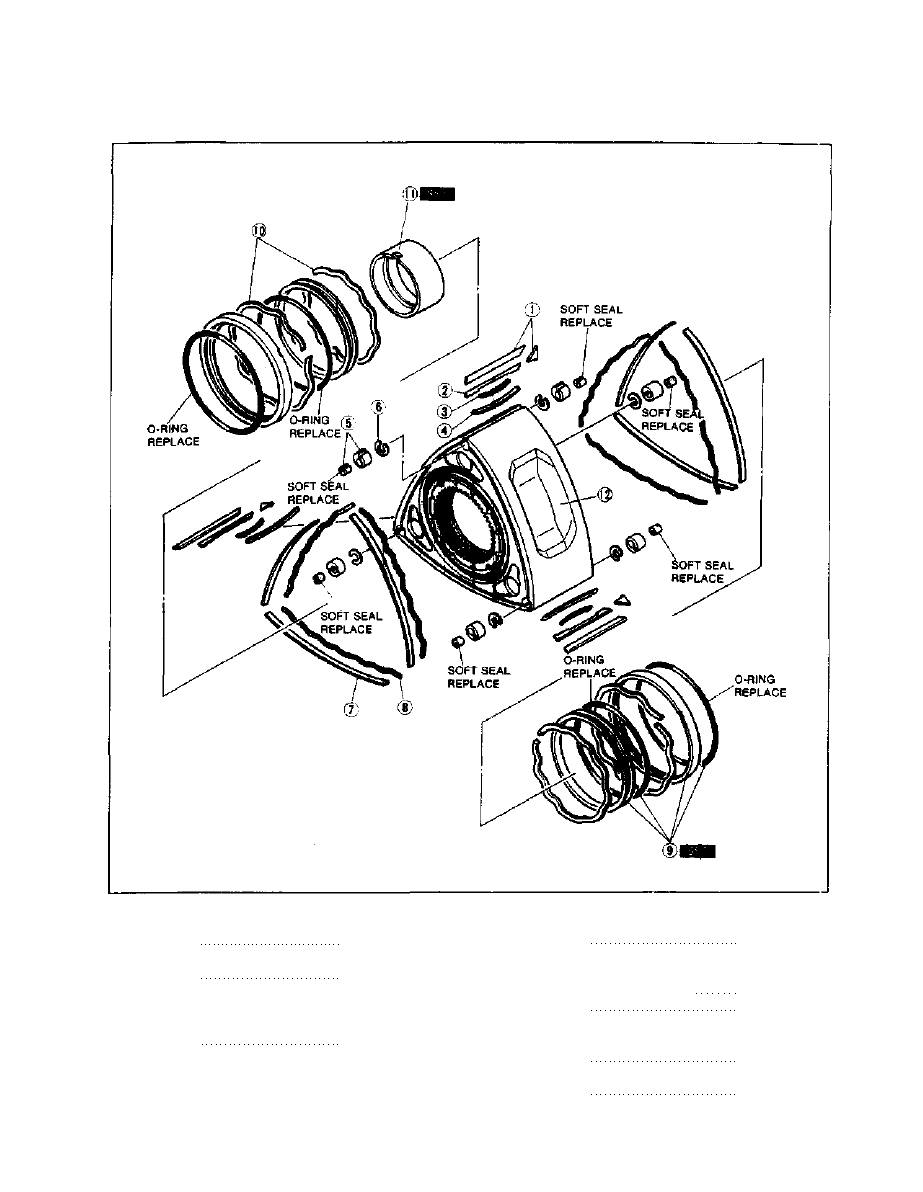

С Т А Т О Р  ( Р О Т О Р )

Разбирайте в порядке показанном на рисунке, смотри Примечание К Разборке

1. Вершинное уплотнение (Apex seal) и боковая часть

Проверка страница С-57

2. Вторая часть

Проверка страница С-57

3. Пружинка Apex seal'a (короткая)
4. Пружинка Apex seal'a (длинная)
5. Угловое уплотнение (Corner seal)

Проверка страница С-58

6. Пружинка corner seal'a

С-43

7. Боковое уплотнение (Side seal)

Проверка страница С-57

8. Пружинка side seal'a

9. Масляное уплотнение и О-ринг

Примечание К Удалению страница С-48
Проверка страница С-56

10. Пружинка масляного уплотнения
11. Подшипник ротора

Проверка страница С-56

12. Ротор

Проверка страница С-55

с

РАЗБОРКА

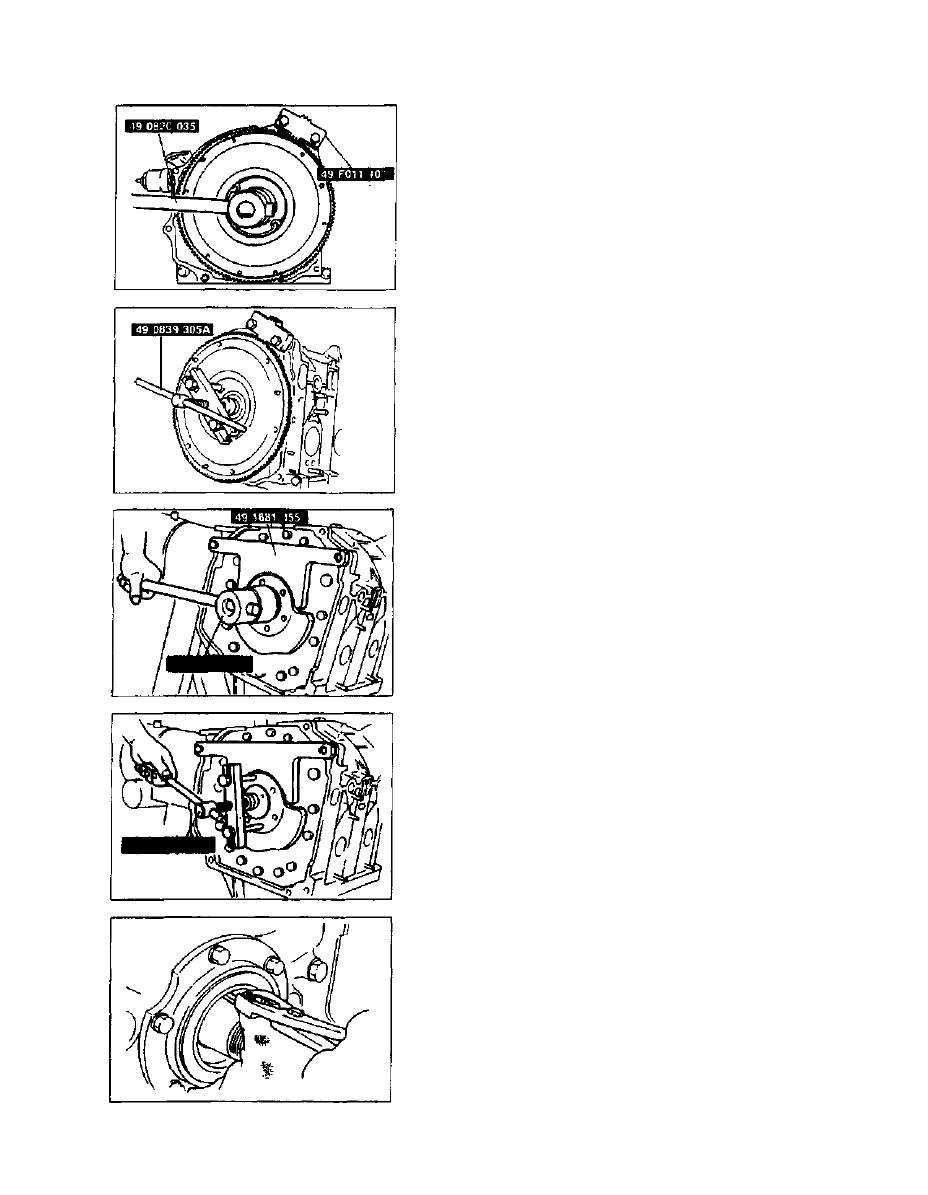

Примечание К Разборке

Маховое колесо (МТ)

1. Открутите гайку махового колеса, используя SST.

2. Снимите маховое колесо, используя SST.
3. Снимите ключ.

4. Снимите SST.

Противовес (AT)

1. Снимите противовес, используя SST.

2. Снимите противовес, используя SST.

3. Снимите ключ использую тряпку.
4. Снимите SST.

С-44

РАЗБОРКА

С

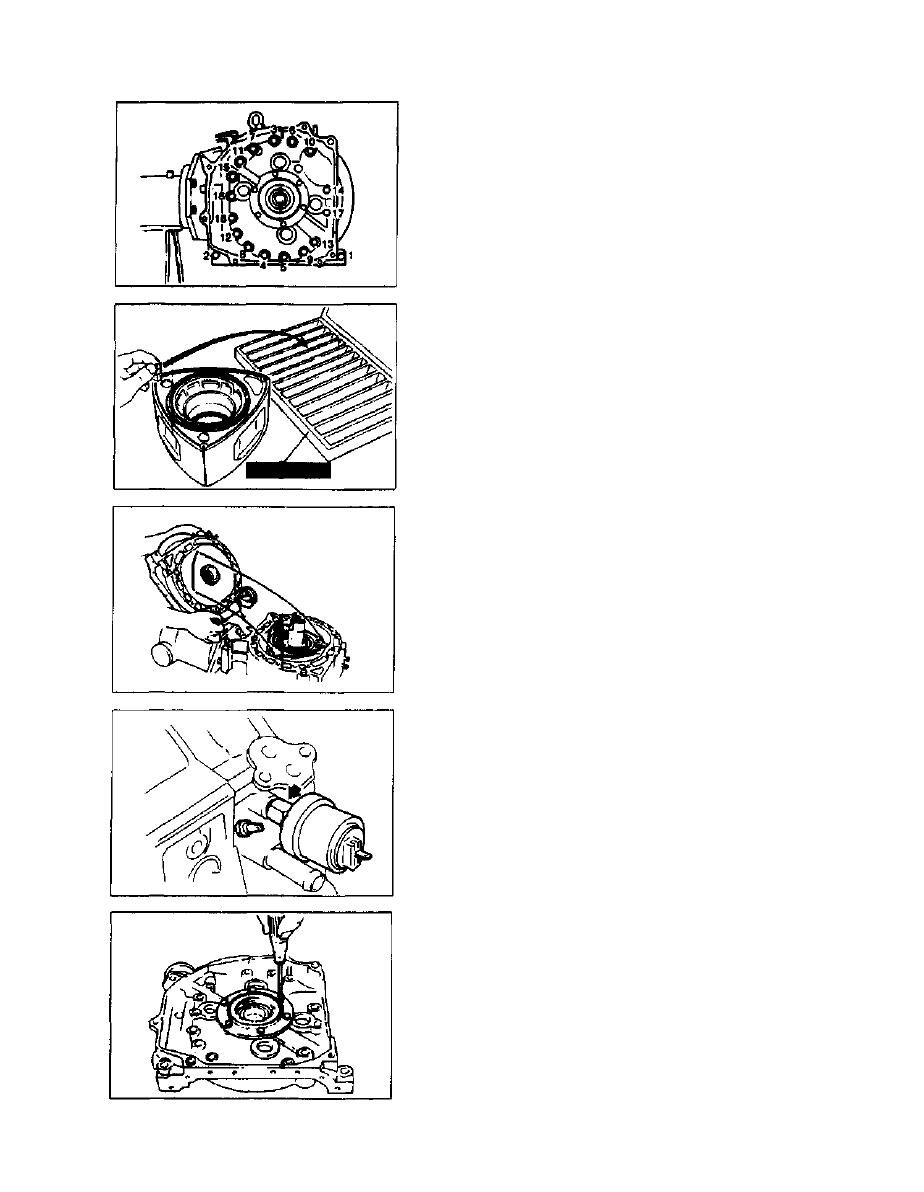

С т я г и в а ю щ и е болты

Ослабьте постепенно стягивающие болты в порядке,

показанном на рисунке. Затем снимите их.

Примечание

• Уплотнения ротора - уплотнения вершин ротора,

боковые уплотнения и угловые уплотнения
отличаются номерами около каждого

соответствующего углубления на лицевой стороне

ротора.
Поместите их в SST в соответствии с номерами.

Задняя крышка статора

1. Снимите заднюю крышку статора.

2. Если уплотнения приклеиваются при снятии крышки,

поместите их назад, в их исходную позицию.

Переключатель масляного давления

Снимите переключатель масляного давления,

используя ключ.

Заднее масляное уплотнение

Снимите кожух масляного уплотнение и масляное

уплотнение из задней крышки статора.

С-45
