Двигатель WL-C

Система охлаждения

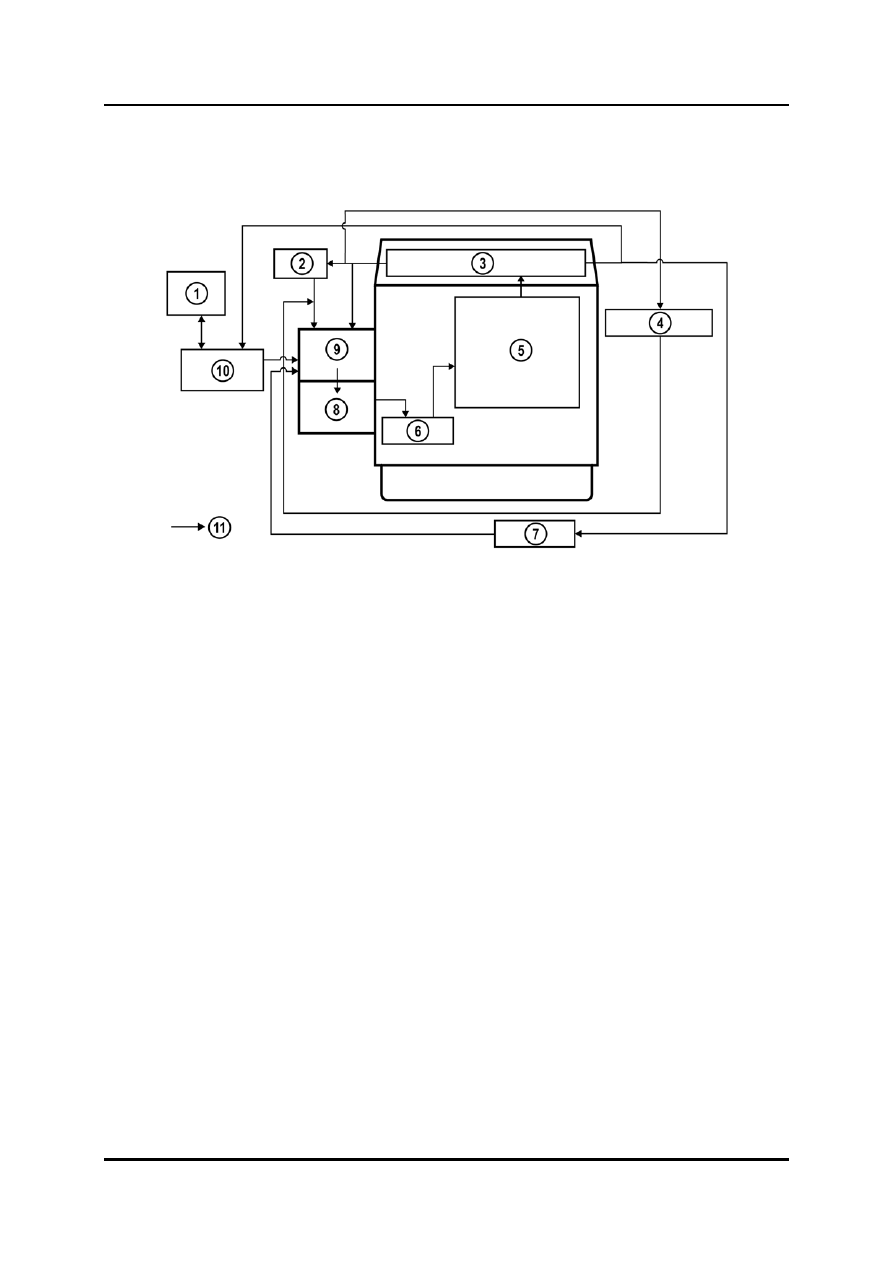

Общий вид системы





BT-50_01018



1  Расширительный бачок системы

охлаждения

7  Нагреватель

2  Охладитель EGR

8  Водяной насос

3  Головка блока цилиндров 9

Термостат

4  Турбокомпрессор 10

Радиатор

5  Блок цилиндров 11

Направление потока охлаждающей
жидкости

6  Масляный радиатор






Обучение обслуживанию BT-50

01-17

Система всасывания воздуха

Двигатель WL-C

Система всасывания воздуха

Общие характеристики

•

Система всасывания воздуха двигателя WL-C имеет следующие новые
характеристики:

–

Заново сконструированный корпус воздушного фильтра с сухим фильтрующим
элементом

–

Датчик MAF (Mass Air Flow = массовый расход воздуха) со встроенным
датчиком IAT (Intake Air Temperature = температура всасываемого воздуха)
№ 2 *

1)

 и функцией определния MAF

–

VGT (Variable Geometry Turbocharger = турбокомпрессор изменяемой
геометрии) с системой VBC (Variable Boost Control = управление регулировкой
усиления)*

1)



–

Увеличенный охладитель нагнетаемого воздуха, сделанный из алюминиевого
сплава

–

Заново сконструированный впускной коллектор с системой VSC (Variable Swirl
Control = управление регулировкой вихревого движения) *

1)



–

Вакуумную камеру для уменьшения вакуумных флуктуаций

–

Датчик MAP (Manifold Absolute Pressure = абсолютное давление в коллекторе)
со встроенным датчиком IAT № 1


*

1)

 Аналогично Mazda6 pre F/L (2.0 MZR-CD)



01-18

Обучение обслуживанию BT-50

Двигатель WL-C

Система всасывания воздуха

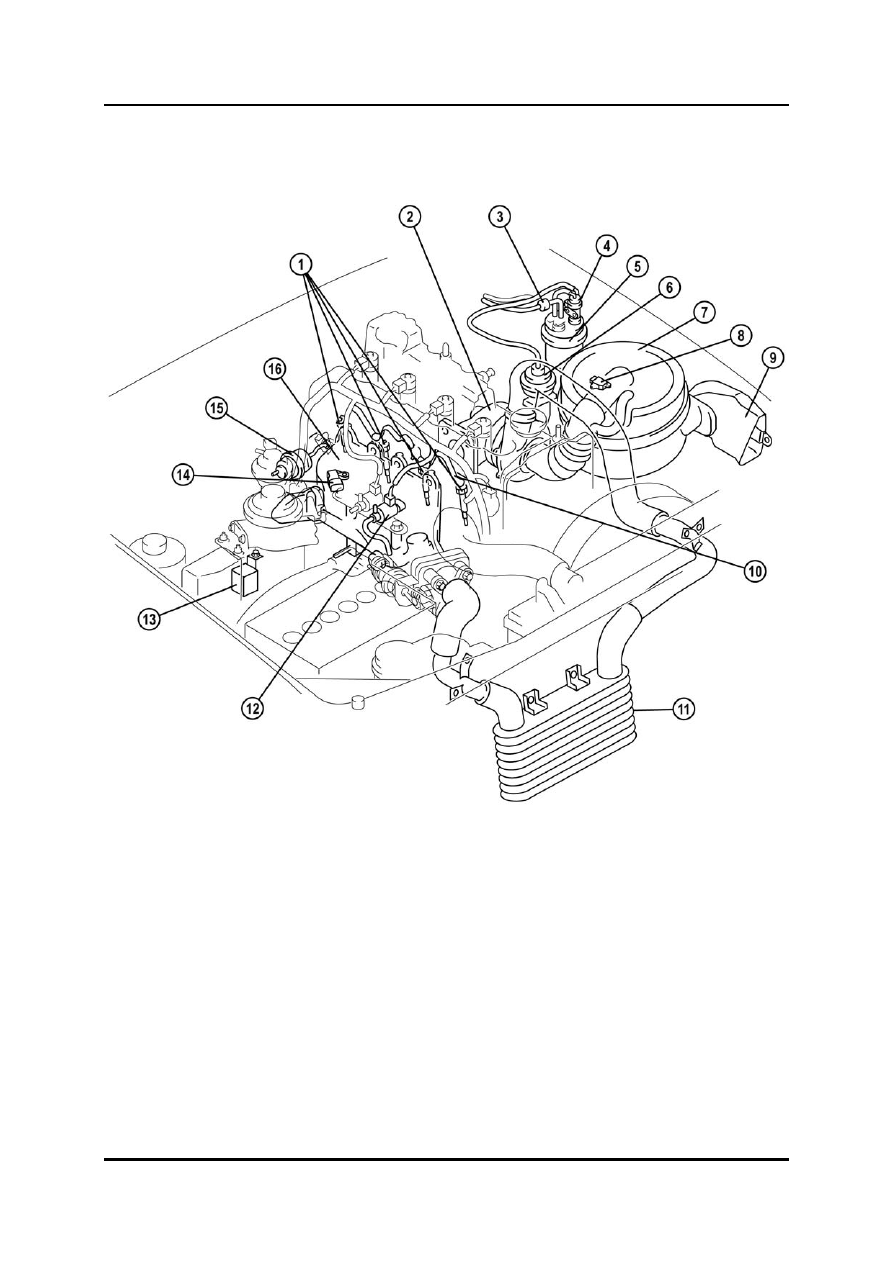

Расположение деталей





BT-50_01021



1  Свеча предпускового подогрева 9

Воздуховод

2 VGT

10 Шнур свечи предпускового подогрева

3  Обратный клапан 11

Охладитель нагнетаемого воздуха

4  Электромагнитный клапан VBC

12  Электромагнитный клапан VSС

5  Вакуумная камера 13

Реле свечей предпускового подогрева

6  Вакуумный привод VBC

14  Датчик №1 массового расхода

7  Воздушный фильтр

  воздуха/температуры всасываемого

8  Датчик №2 массового расхода

  воздуха

  воздуха/температуры всасываемого

15  Вакуумный привод VSC

  воздуха 16

Впускной коллектор



Обучение обслуживанию BT-50

01-19

Система всасывания воздуха

Двигатель WL-C

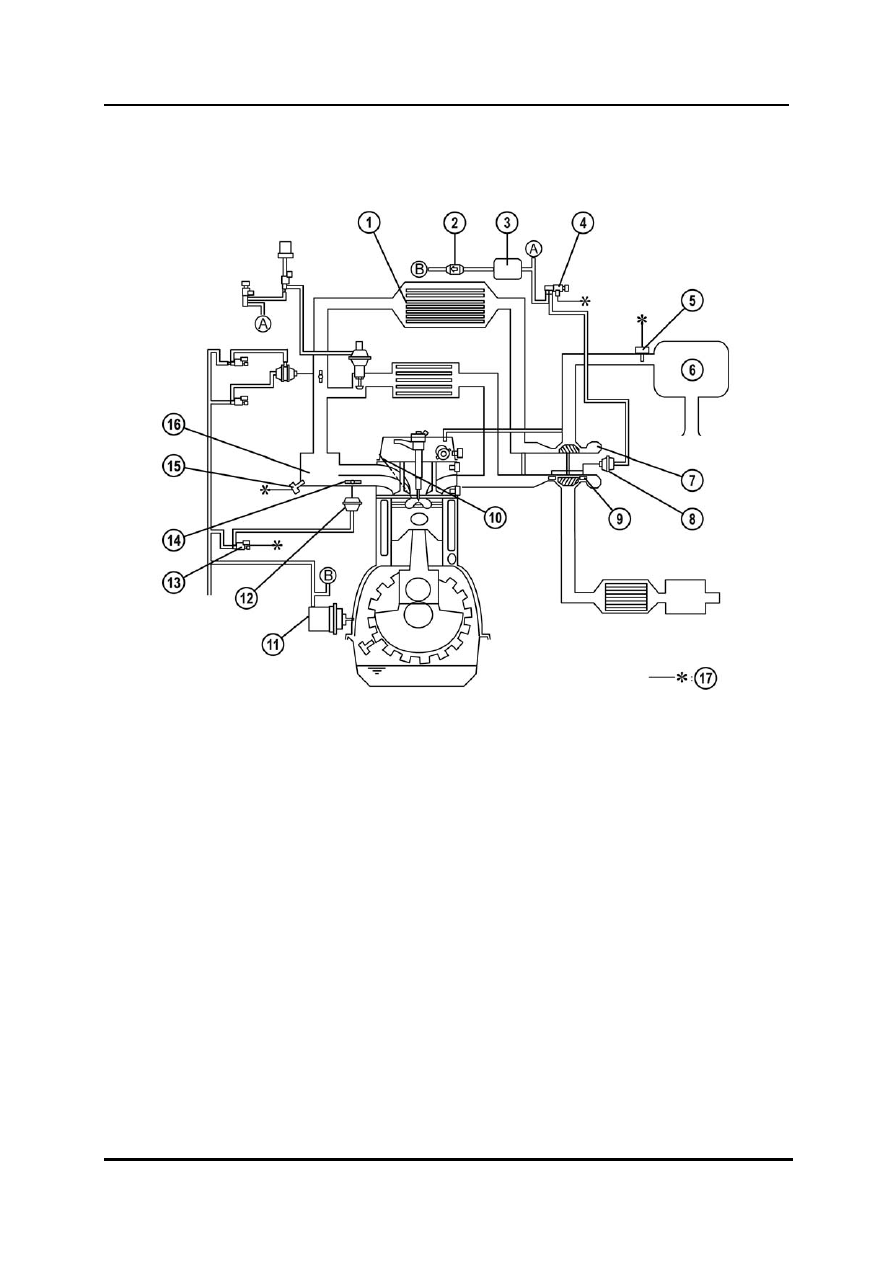

Общий вид системы





BT-50_01020



1  Охладитель нагнетаемого воздуха 10

Свеча предпускового подогрева

2  Обратный клапан 11

Вакуумный насос

3  Вакуумная камера 12

Вакуумный привод VSC

4  Электромагнитный клапан VBC

13  Электромагнитный клапан VSС

5  Датчик №2 массового расхода

воздуха/температуры всасываемого
воздуха

14  Запорные клапаны VSС

6  Воздушный фильтр 15

Датчик №1 массового расхода
воздуха/температуры всасываемого
воздуха

7 VGT

16 Впускной коллектор

8  Вакуумный привод VBC

17  К PCM

9  Направляющие лопасти
