Mazda BT-50. Руководство - часть 10





Двигатель WL-C

Система всасывания воздуха

Датчик MAF

•

Датчик MAF со встроенным датчиком IAT №2 устанавливается в воздушном
фильтре.



Функция определения MAF

•

Функция определения MAF используется для компенсации износа или порчи
датчика MAF. Она должна выполняться через каждый сервисный интервал при
помощи M-MDS (обратитесь к главе «техническое обслуживание и ремонт»).



Установка данных MAF в исходные значения

•

Если датчик MAF заменяется, адаптационные значения в PCM должны быть
установлены в исходное состояние при помощи M-MDS (обратитесь к главе
«техническое обслуживание и ремонт»).



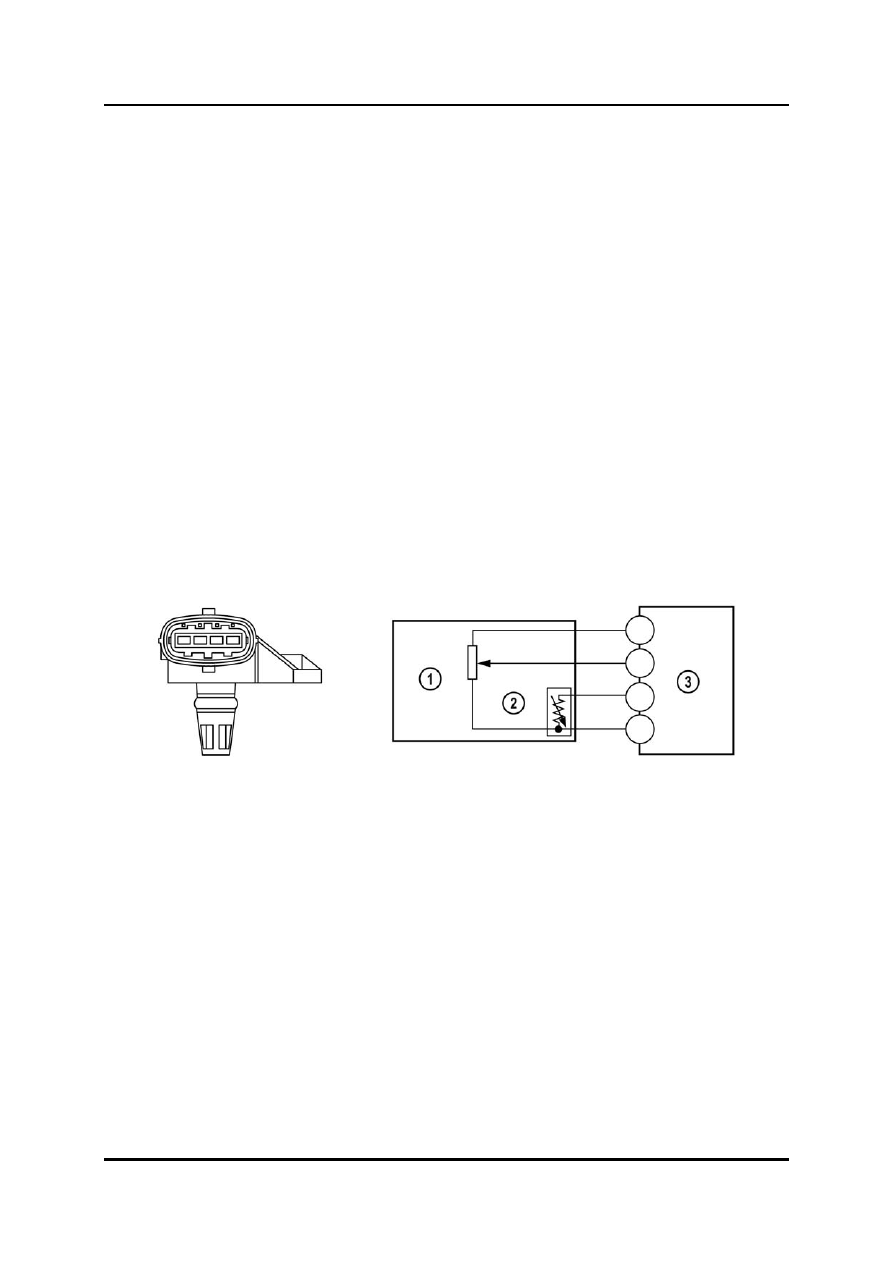

Датчик MAP / Датчик IAT №1

•

Датчик MAP включает в себя датчик IAT №1 и устанавливается во впускном
коллекторе.





BT-50_01052



1  Датчик давления наддува 3

PCM

2  Датчик IAT № 1





Обучение обслуживанию BT-50

01-21

Система всасывания воздуха

Двигатель WL-C

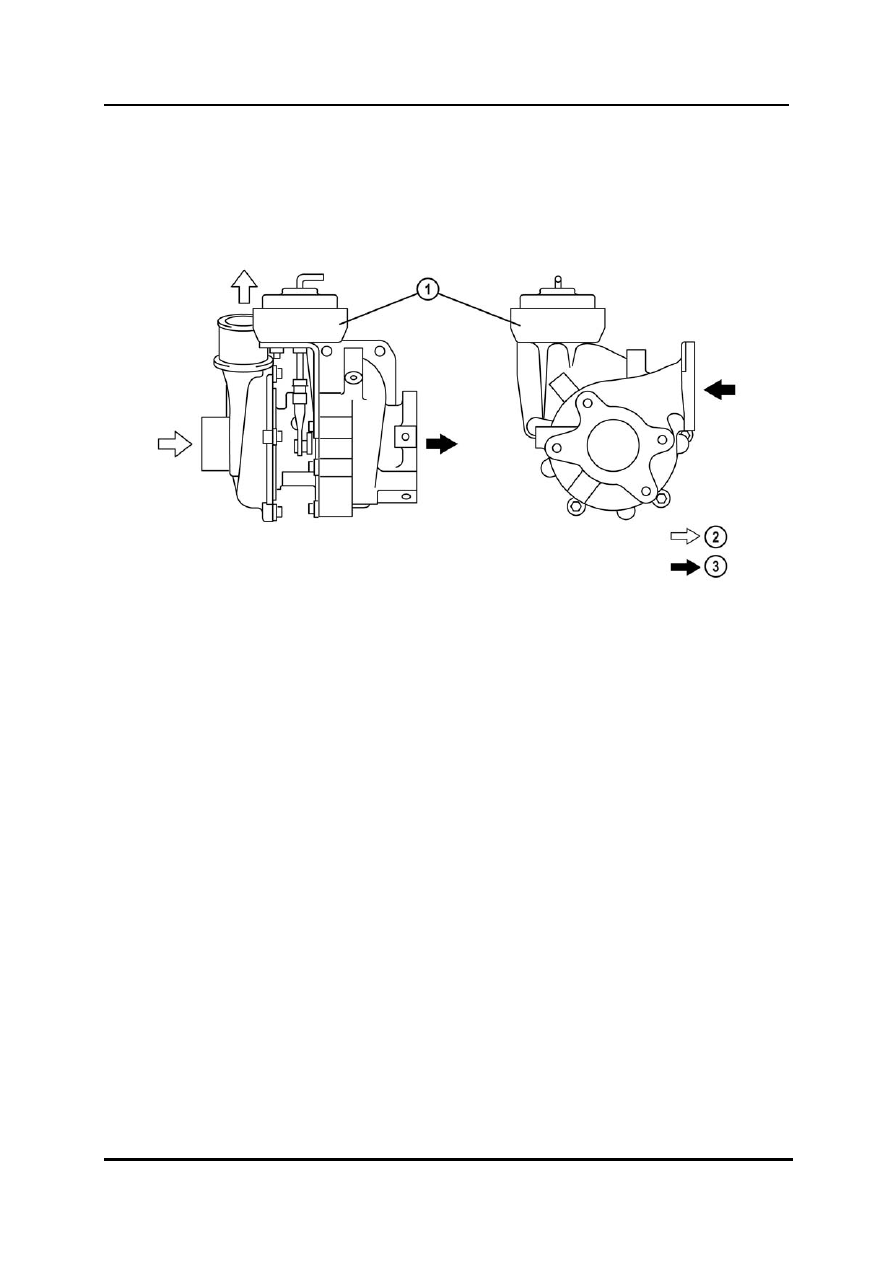

Турбокомпрессор изменяемой геометрии

•

В модели BT-50 используется VGT, который управляет давлением наддува,
регулируя направляющие лопасти. Работа аналогична работе VGT, используемого
в модели Mazda6 (2.0 MZR-CD).







BT-50_01046



1  Вакуумный привод VBC

3  Поток выхлопных газов

2  Поток всасываемого воздуха





01-22

Обучение обслуживанию BT-50

Двигатель WL-C

Система всасывания воздуха

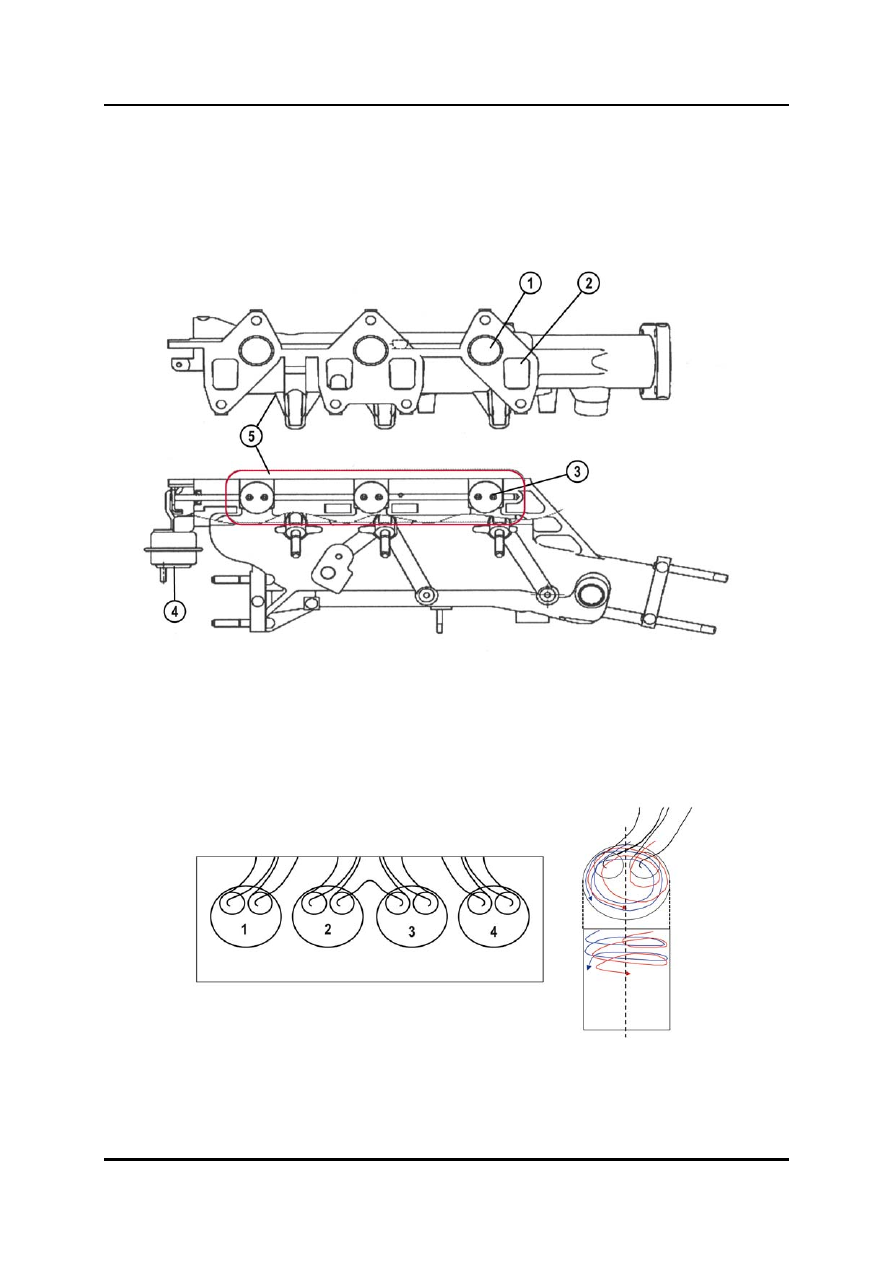

Впускной коллектор

•

Впускной коллектор имеет два спиралеобразных впускных отверстия на один
цилиндр для оптимального завихрения всасываемого воздуха. 2-ой и 3-ий
цилиндры имеют общее отверстие вторичного, чтобы свести к минимуму
требуемое пространство.



BT-50_01024



1  Отверстие вторичного впрыска 4

Вакуумный привод VSC

2  Отверстие первичного впрыска 5

Впускной коллектор

3  Запорные клапаны VSС







BT-50_01023



Обучение обслуживанию BT-50

01-23

Система всасывания воздуха

Двигатель WL-C

Запорные клапаны управления регулируемым вихревым движением

•

В модели BT-50 используются запорные клапаны VSC, которые снижают
выделение компонентов отработавших газов при низких частотах вращения
коленчатого вала двигателя. Работа аналогична работе запорных клапанов VSC,
используемых в модели Mazda6 pre F/L (2.0 MZR-CD). Запорные клапаны VSC
находятся в отверстиях вторичного впрыска.

•

Запорные клапаны VSC включаются в работу, начиная с частоты вращения
холостого хода и до 2 300 об/мин.

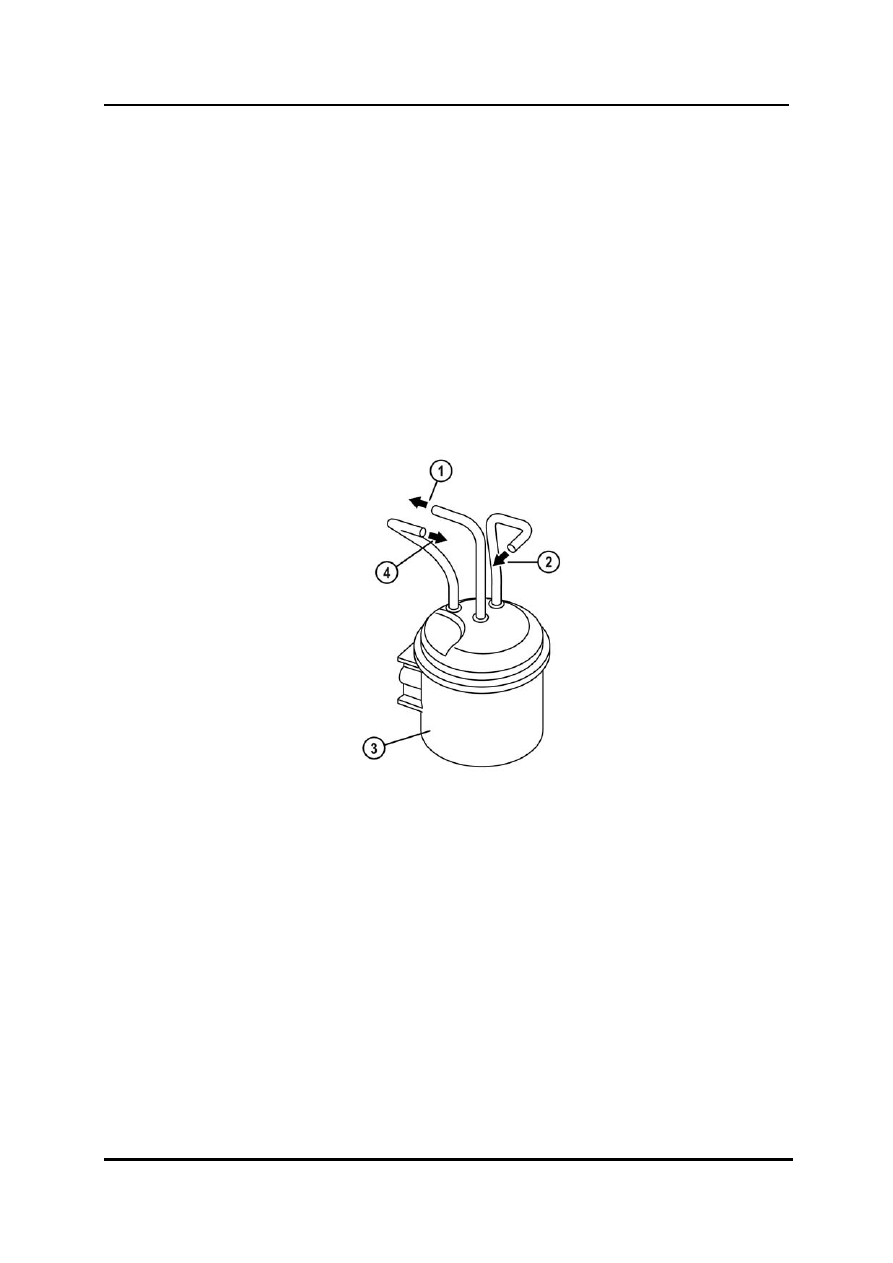

Вакуумная камера

•

Вакуумная камера снижает флуктуации отрицательного давления в магистрали
подачи отрицательного давления на электромагнитный клапан VBC и EGR.





BT-50_01025



1  К вакуумному насосу 3

Вакуумная камера

2  К электромагнитному клапану VBC

4  К электромагнитному клапану EGR




01-24

Обучение обслуживанию BT-50
