Mazda BT-50. Руководство - часть 8





Двигатель WL-C

Система смазки

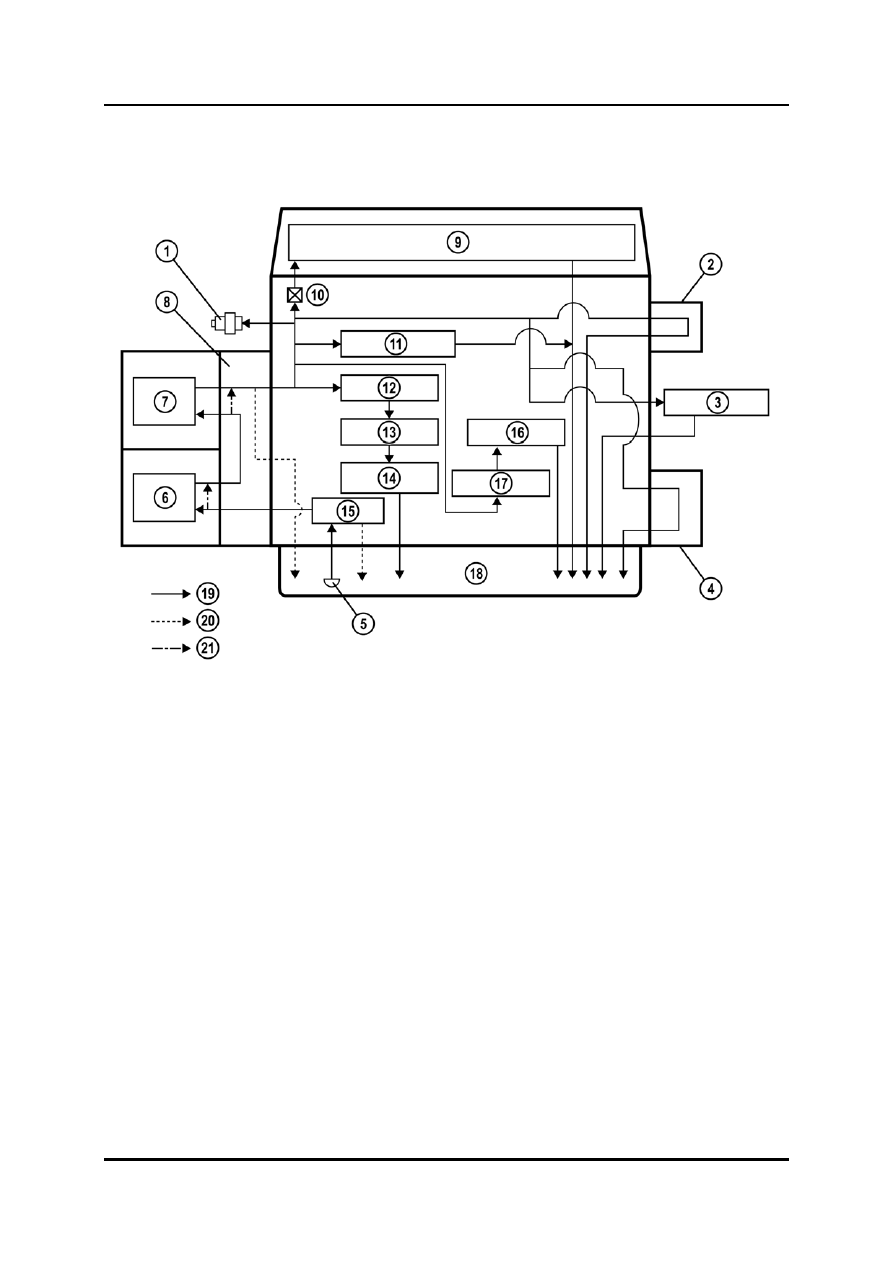

Общий вид системы





BT-50_01015



1  Датчик давления масла 12

Коренной подшипник

2  Вакуумный насос 13

Коленчатый вал

3  Турбокомпрессор 14

Подшипник шатуна

4  Шестерни распределительного вала 15

Масляный насос

5  Масляный фильтр грубой очистки 16

Поршень

6  Масляный фильтр 17

Масляный клапан форсуночного типа

7  Масляный радиатор 18

Поддон картера

8  Элемент масляного радиатора и

корпуса масляного фильтра

19  Канал для масла

9  Распределительный вал 20

Разгрузочный канал для масла

10  Проходное сечение 21

Перепускной канал для масла

11  Вал системы уравновешивания






Обучение обслуживанию BT-50

01-13

Система смазки

Двигатель WL-C

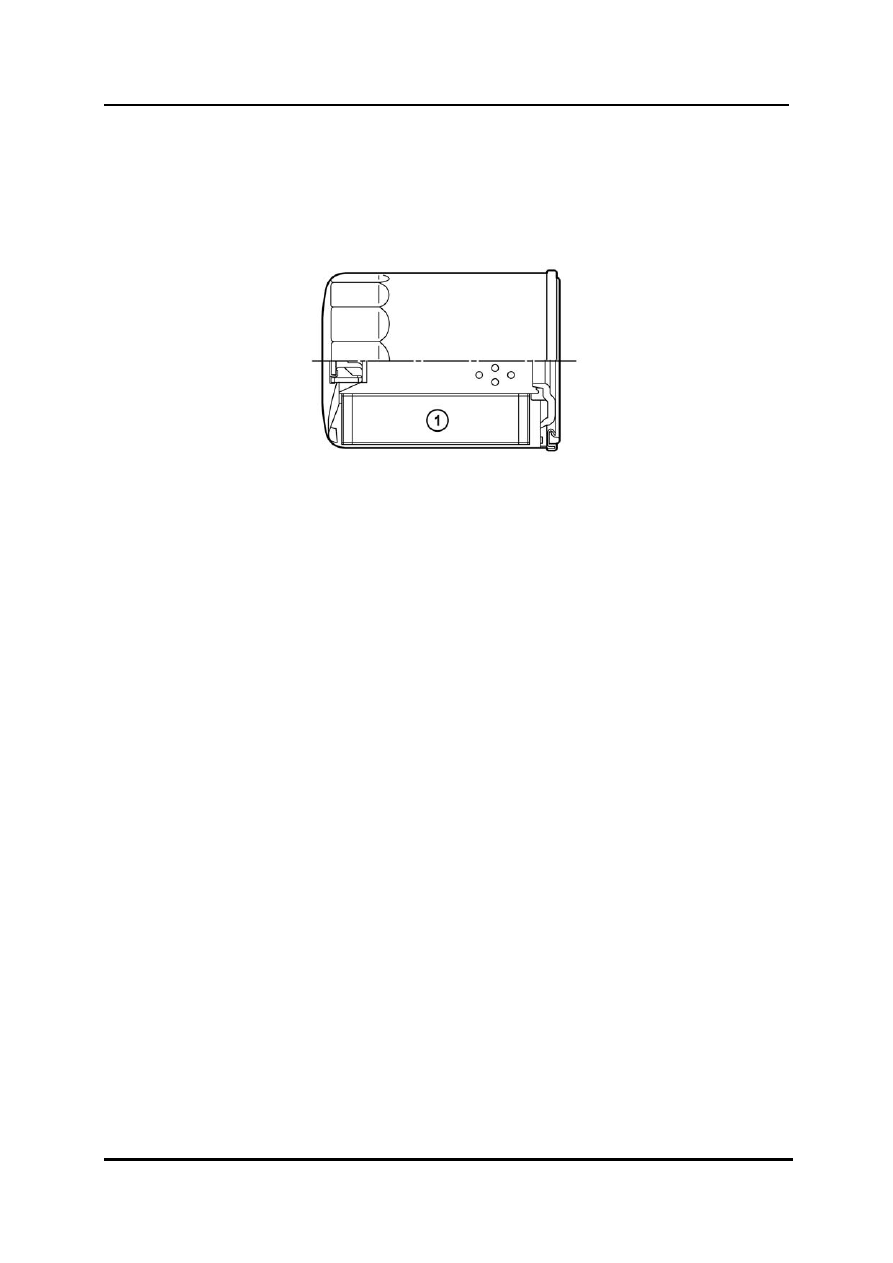

Масляный фильтр

•

Легкосъёмный масляный фильтр патронного типа состоит из одного
полнопоточного фильтрующего элемента. Перепускной фильтрующий элемент,
который дополнительно использовался в фильтре двигателя WLT-3, исключён.





BT-50_01017



1  Полнопоточный бумажный

фильтрующий элемент




01-14

Обучение обслуживанию BT-50

Двигатель WL-C

Система охлаждения

Система охлаждения

Общие характеристики

•

Система охлаждения двигателя WL-C имеет следующие новые характеристики:

–

Долговечная охлаждающая жидкость двигателя FL-22

–

Асимметрично расположенные лопасти вентилятора системы охлаждения для
снижения шума (терморегулируемый вентилятор)



Технические характеристики



Техническая характеристика

WL-C

Тип

Водяное охлаждение,

принудит. циркуляция

Л

Без обогревателя: 8,8

С обогревателем: 9,4

Водяной насос

Тип

Центробежный, с клиновидным

привод.ремнём

Тип

С твёрдым наполнителем,

нижний перепуск

Температрура открытия

°C

80-84

Температ.полн. открытия

°C

95

Подъём полной подачи

мм

8,5 или более

Радиатор

Тип

С трубчато-ленточной сердцевиной

Крышка системы
охлаждения

Давление открытия
клапана крышки

кПа

93,2-122,6

Тип

Терморегулируемый

Число лопастей

9

Внешний диаметр

мм

450

BT-50_T01005

Термостат

Объём охлаждающей жидкости
(приблизит. количество)

Ветилятор
системы
охлаждения

Пункт






Обучение обслуживанию BT-50

01-15

Система охлаждения

Двигатель WL-C

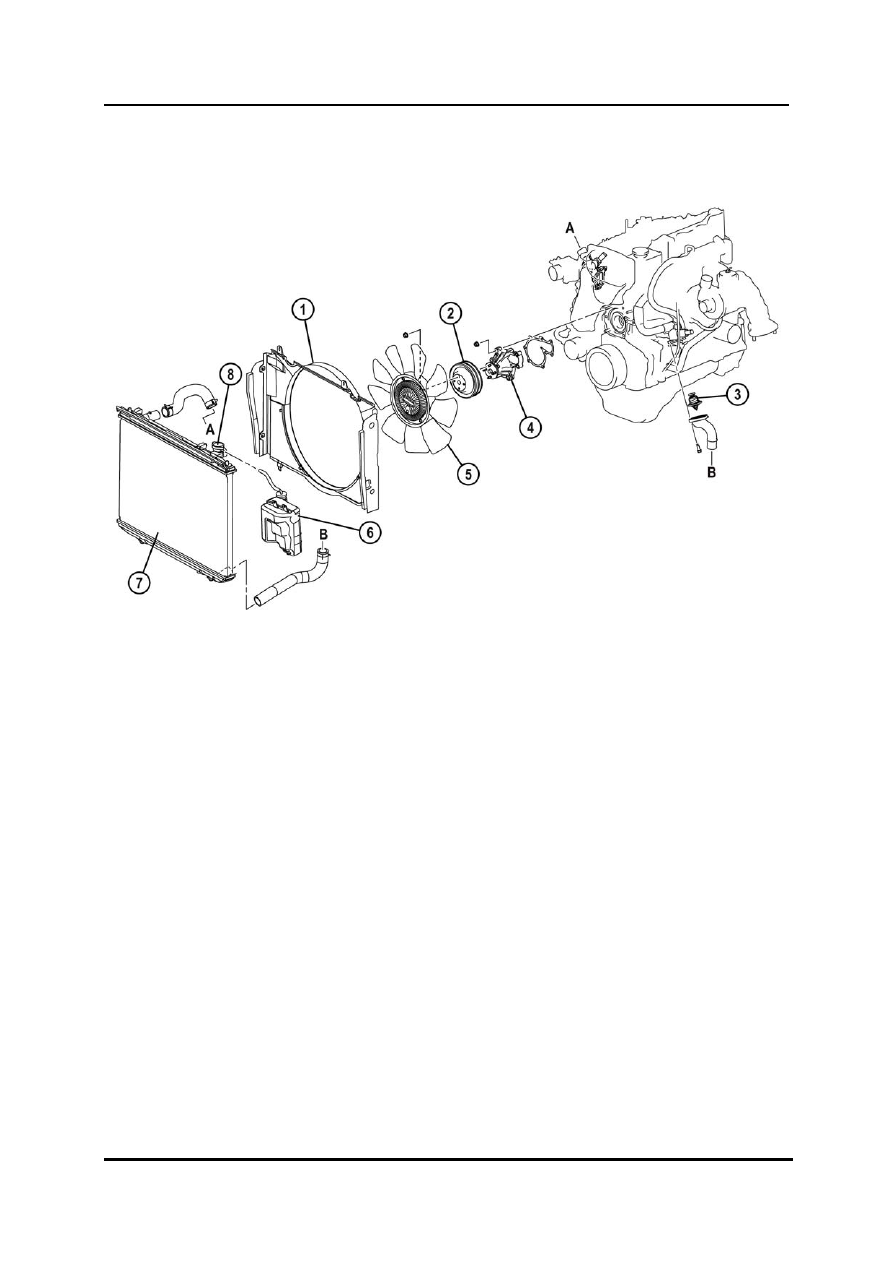

Расположение деталей





BT-50_01045



1  Обтекатель радиатора 5

Вентилятор системы охлаждения

2  Шкив водяного насоса 6

Расширительный бачок системы
охлаждения

3  Термостат 7

Радиатор

4  Водяной насос 8

Крышка системы охлаждения


ПРИМ: Чтобы опорожнить систему охлаждения, следуйте инструкциям W/M.



01-16

Обучение обслуживанию BT-50
