Двигатель WL-C

Механическая часть

Автоматическое натяжное устройство газораспределительного механизма

•

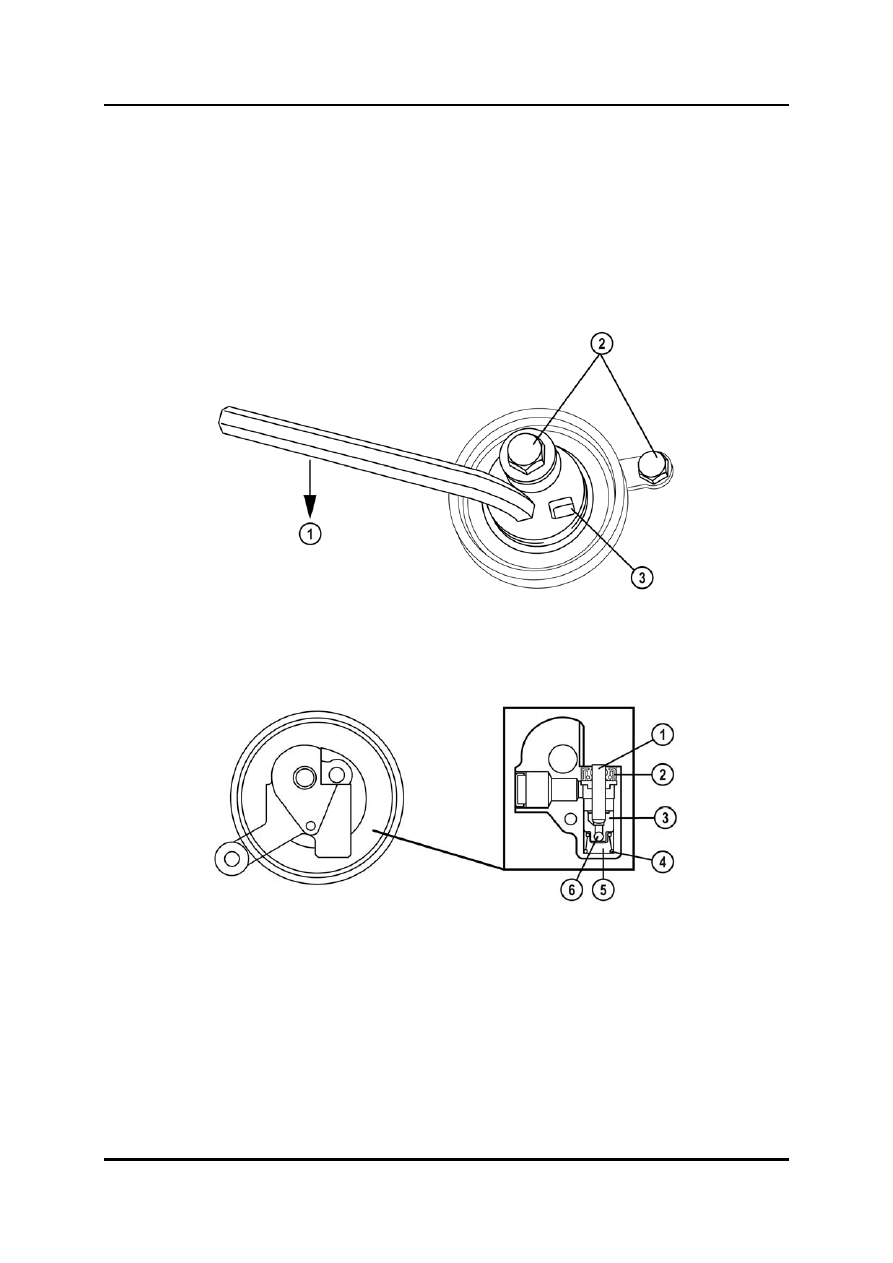

Автоматический натяжитель ремня газораспределительного механизма внедрён
для поддержания постоянного натяжения ремня газораспределительного
механизма. Натяжение ремня газораспределительного механизма ослабляется
поворотом автоматического натяжителя против часовой стрелки при помощи
шестигранного гаечного ключа (с максимальным усилием 39 Нм). Вывернутый
натяжитель закрепляется введением фиксирующего штифта диаметром 6 мм в
соответствующее отверстие (№3 на рисунке ниже).





BT-50_01055



1  Направление усилия (макс. 39 Нм) 3

Отверстие для фиксирующего штифта

2  Крепёжные болты (C+B)







BT-50_01014



1  Стержень 4

Пружина

2  Уплотнитнение 5

Масло

3  Плунжер 6

Шарик


ПРИМ: В случае попадания воздуха в камеру давления автоматического натяжителя

воздух должен быть откачан с помощью определённой процедуры (обратитесь
к W/M).

Обучение обслуживанию BT-50

01-9

Механическая часть

Двигатель WL-C

Синхронизация двигателя

•

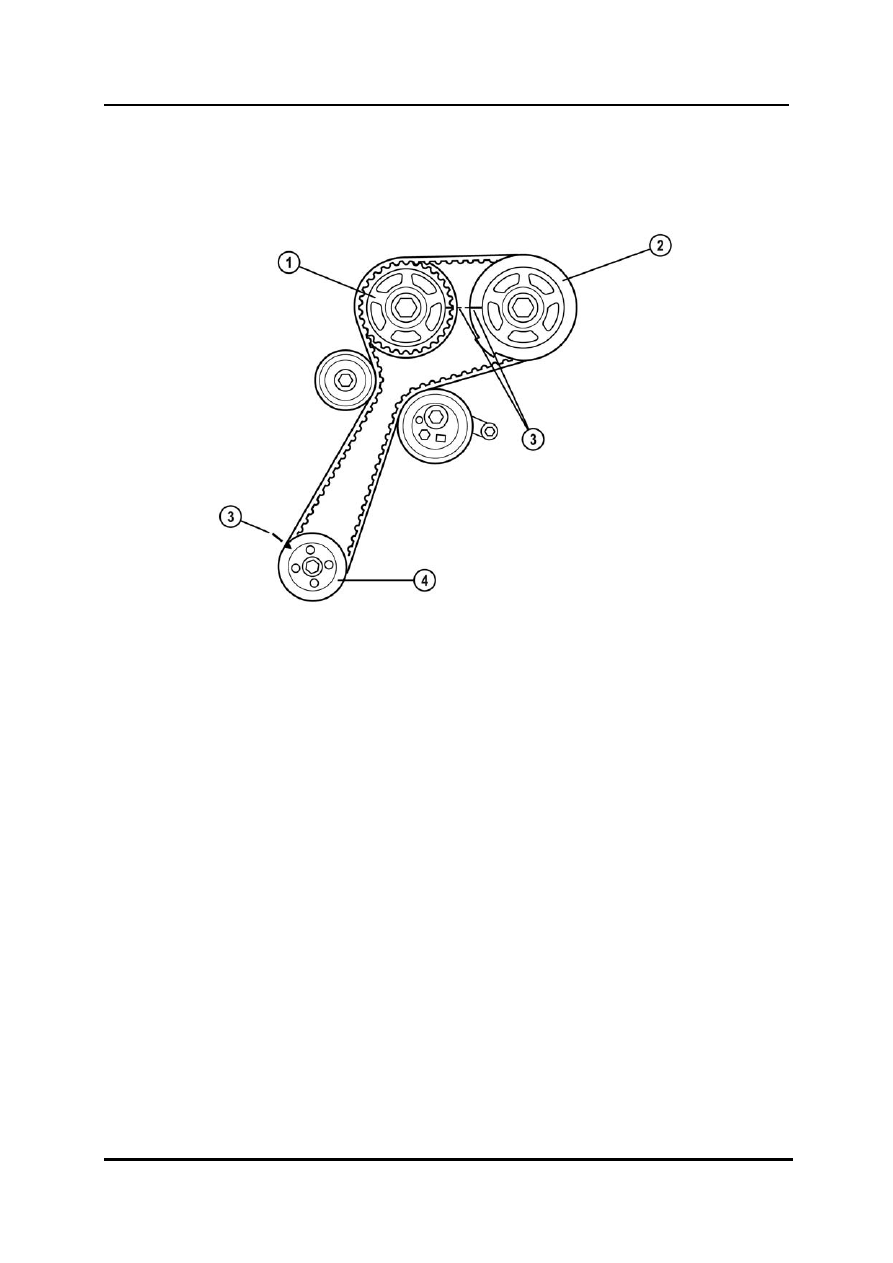

при замене ремня газораспределительного механизма синхронизирующие метки
должны быть зафиксированы так, как показано на рисунке ниже.





BT-50_01013



1  Шкив впускного распределительного

вала

3  Синхронизирующая метка

2  Шкив выпускного распределительного

вала

4  Шкив насоса высокого давления




01-10

Обучение обслуживанию BT-50

Двигатель WL-C

Система смазки

Система смазки

Общие характеристики

•

Система смазки двигателя WL-C имеет следующие новые характеристики:

–

Пластиковый масляный фильтр грубой очистки со смоляным фильтром

–

Легкосъёмный масляный фильтр патронного типа с полнопоточным бумажным
фильтрующим элементом

–

Двухслойный поддон картера с дополнительным маслоотражателем



Технические характеристики



Техническая характеристика

WL-C

Подача под давлением

(на хол.ходу)

кПА

100-330

(при 2500

об/мин)  кПа

410-570

Шестерённого типа

Дав ление открытия
предохранит.
Кла-пана
(справ очн. значение)

кПа

580-700

Маслян. радиатор

С в одяным охлаждением

кПа

164-200

Полнопоточн.бумажн.фильтр.элемент,

л/с патронн.

Дав ление
перепуска

кПа

80-120

Полный
(сухой дв игат.)

8,0

Замена масла

6,8

Замена масла и
масляного фильтра

7,0

API CF или ACEA B1/B3/B5

5W-30

напр.,оригинальное масло Mazda Dexelia

BT-50_T01003

Давление открытия перепускного
клапана масляного радиатора

Марка

Пункт

Давление масла (справ очные
значения) [после прогрева]

Объём масла
(приблизит.
количеств о)

Тип

Масляный
насос

Тип

Тип

Тип

Вязкость (SAE)
Замечания

Масляный
фильтр

Л





Обучение обслуживанию BT-50

01-11

Система смазки

Двигатель WL-C

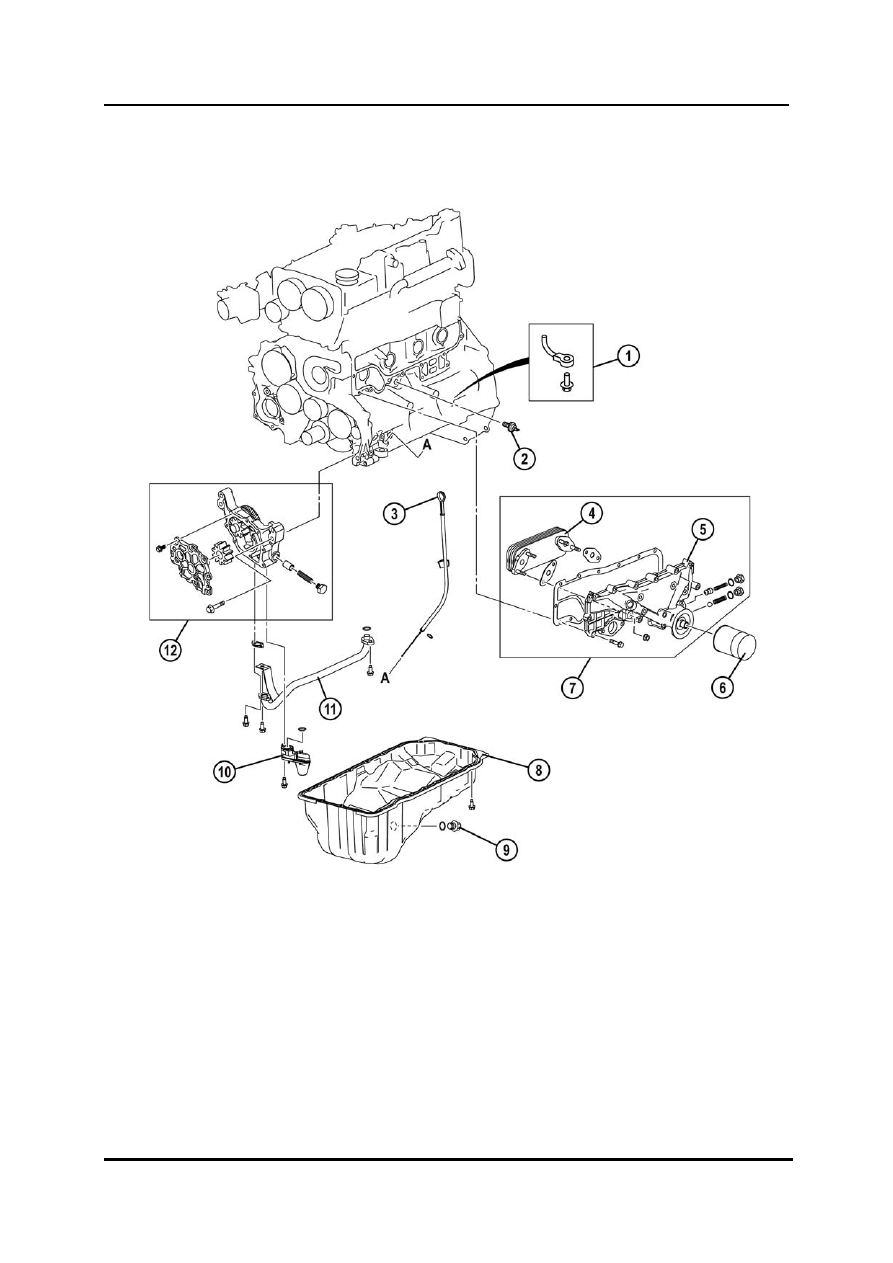

Расположение деталей





BT-50_01044



1  Масляный клапан форсуночного типа 7

Элемент масляного радиатора и
корпуса масляного фильтра

2  Датчик давления масла 8

Поддон картера

3  Масляный щуп 9

Пробка отверстия для слива масла

4  Масляный радиатор 10

Масляный фильтр грубой очистки

5  Корпус масляного фильтра 11

Сливная трубка для масла

6  Масляный фильтр 12

Масляный насос



01-12
