Mazda Tribute. Руководство - часть 24

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ПОДВЕСКА

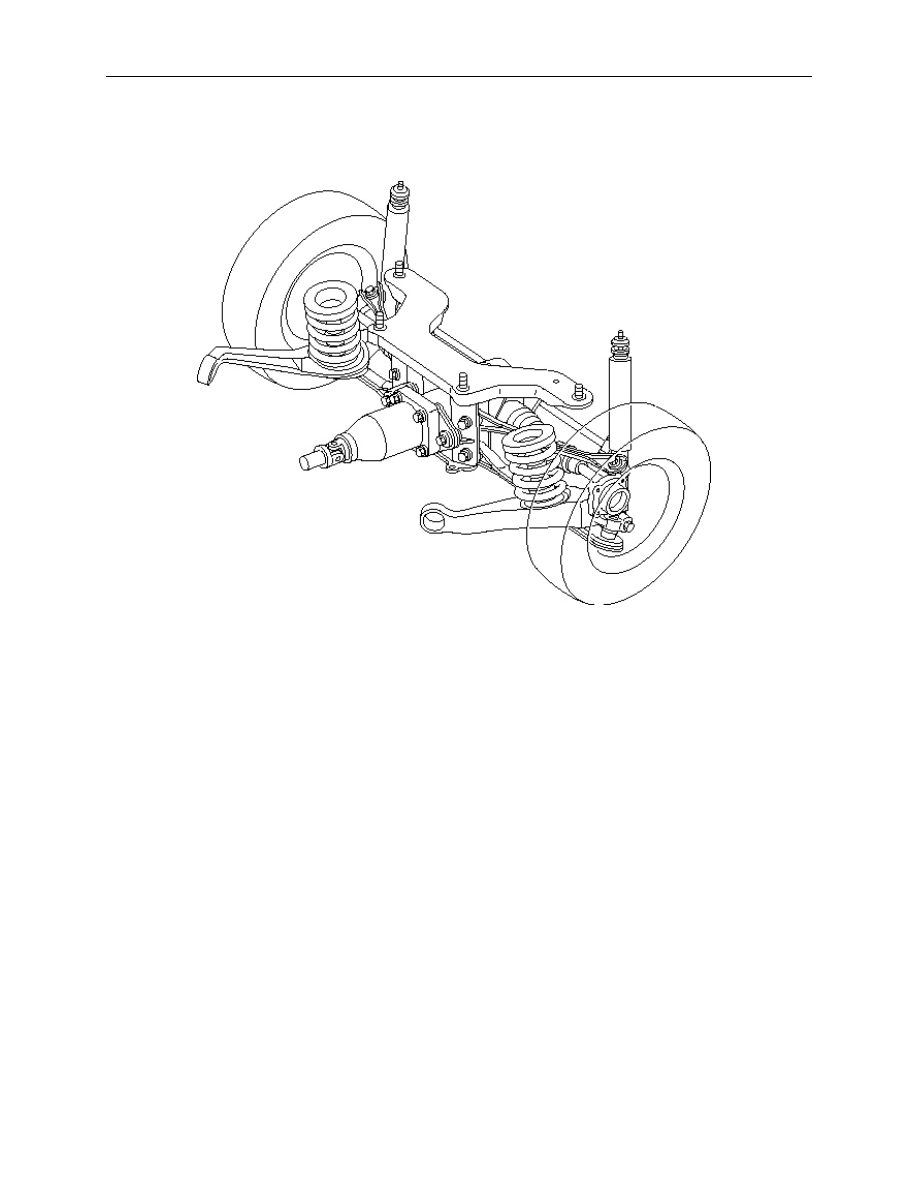

ЗАДНЯЯ ПОДВЕСКА





ОБЗОР



•  Автономная задняя подвеска (IRS) является стандартом для всех Tribute.
•  Она снабжена  многозвенным механизмом задней подвески с двумя

боковыми звеньями и двумя продольными рычагами. Это обеспечивает
высочайшую устойчивость при вождении и комфорт для пассажиров
автомобиля даже при полной загрузке автомобиля и в условиях бездорожья.

•  Компоненты подвески – это те же компоненты, что и в версиях 2WD и 4WD.
•  Дифференциал устанавливается на подрамник с тремя резиновыми

вкладышами для предотвращения передачи шума и вибрации от силового
агрегата к кузову.

•  Амортизаторы с длинным ходом обладают демпфирующими характеристиками

вследствие специальной конструкции Mazda.

•  Высокий задний центр крена (142 мм) обеспечивает прямое управление.
•  Нижнее схождение регулируется у переднего шарнира продольного рычага и,

вследствие этого, задняя подвеска регулируется только по центрированию.



R-3

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ПОДВЕСКА

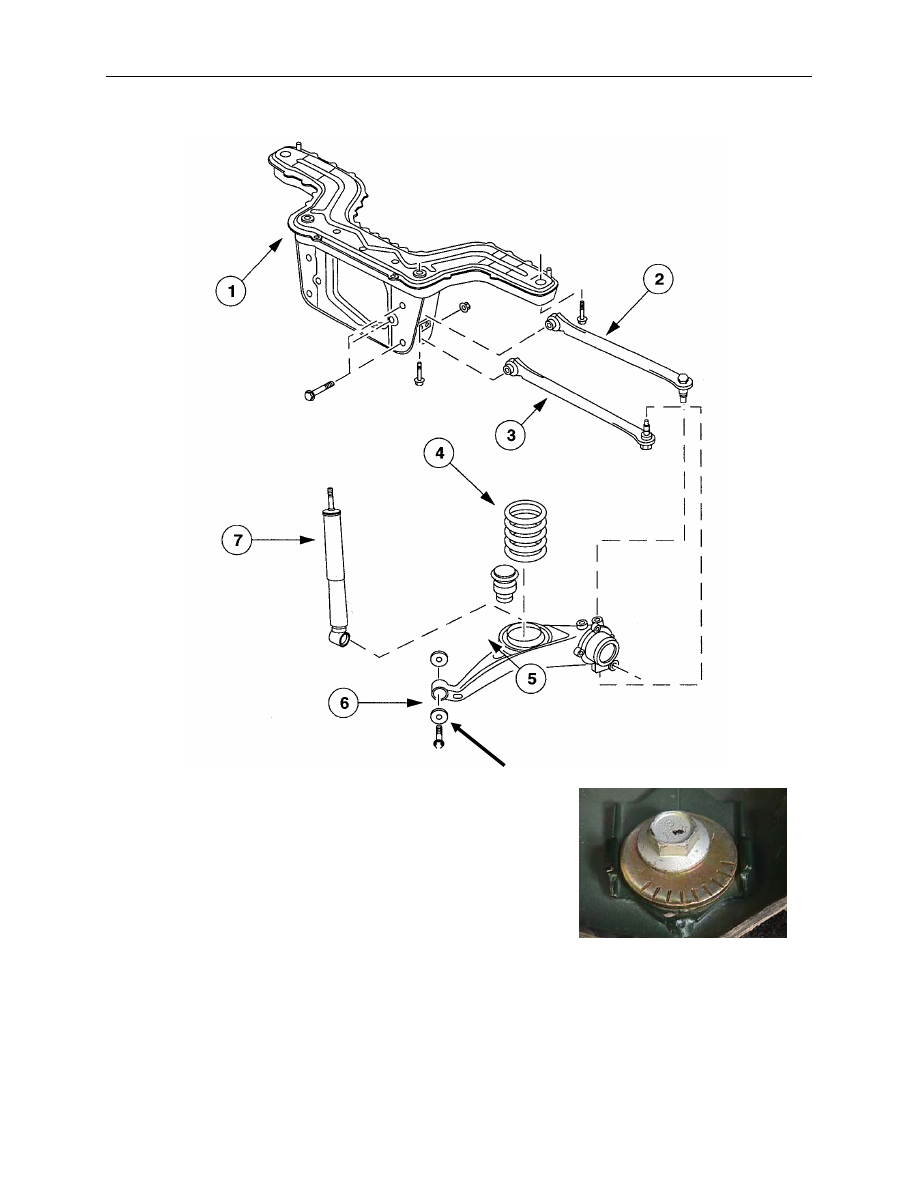

КОМПОНЕНТЫ ЗАДНЕЙ ПОДВЕСКИ




1.  Задний подрамник (тот же, что для 2WD / 4WD)
2.  Верхний рычаг управления
3.  Нижний рычаг управления
4.  Спиральная пружина
5.  Продольный рычаг
6.  Кулачок регулировки схождения
7.  Амортизатор




R-4







S



Кузов



Содержание



Характеристики безопасности кузова .......................................................................... 1
Сдвижные двери............................................................................................................ 2





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КУЗОВ

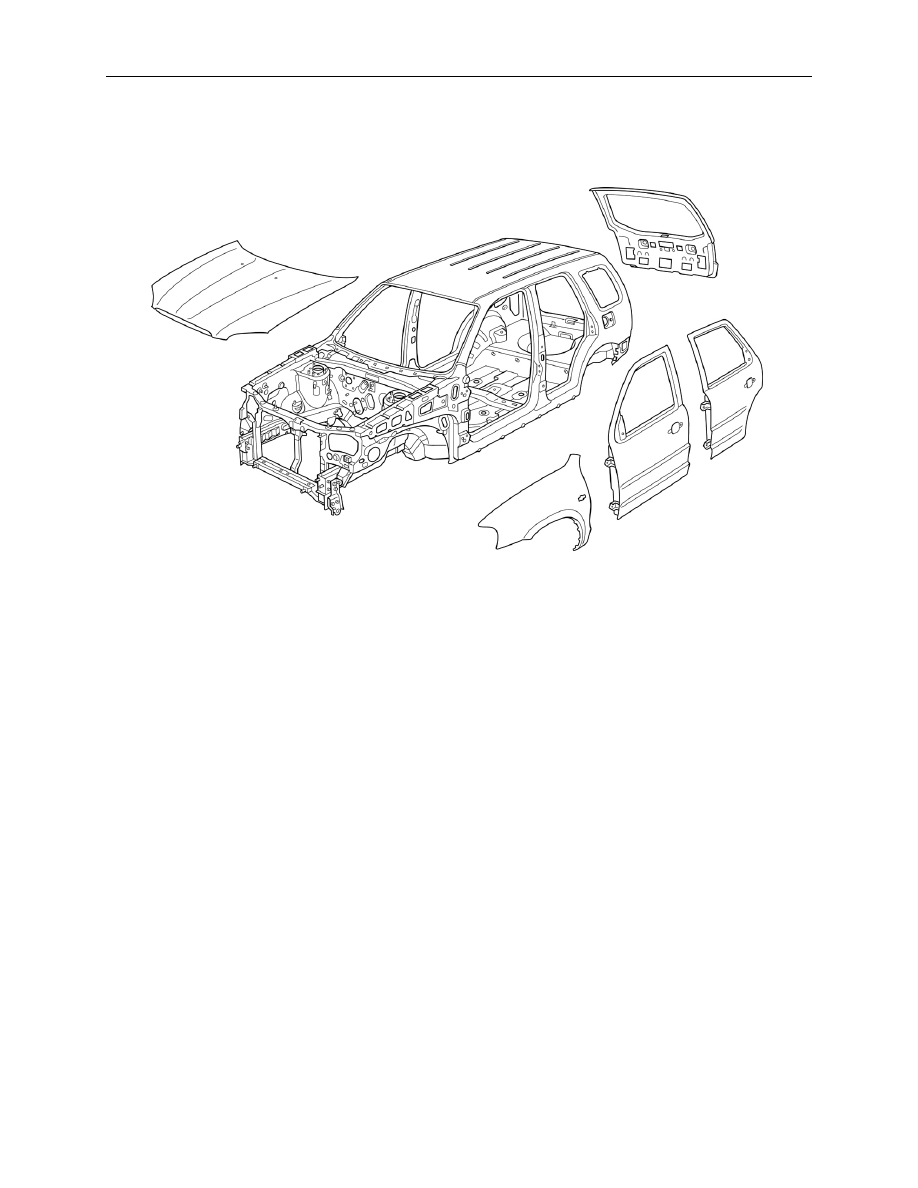

ХАРАКТЕРИСТИКИ БЕЗОПАСНОСТИ КУЗОВА






•  Кузов Tribute представляет собой трехстороннюю Н-образную конструкцию

Mazda.


•  Элементы боковых стен, пола и крыши кабины образуют трехстороннюю H-

образную конструкцию, которая при ударе должна подвергаться быстрой
деформации для минимизации величины удара и энергии, передаваемой
пассажирам.


•  Передняя и задняя секции автомобиля образуют разрушаемые зоны,

назначение которых состоит в поглощении значительной части энергии удара в
продольном направлении.


•  Боковые пороги, передние стойки, средние стойки и задние стойки

укрепляются для придания им повышенной способности к сопротивлению при
боковом ударе.


•  Все двери оснащены боковыми арматурными стержнями для обеспечения

дополнительной защиты.



S-1
