P



Тормозная система



Содержание

Обзор тормозной системы ........................................................................................... 1
    Обзор ......................................................................................................................... 1
Антиблокировочная система тормозов ....................................................................... 2
Блок ABS  ....................................................................................................................... 3
    ECU (модуль управления ABS)  ............................................................................... 3
    Блок гидравлического управления (HCU) ............................................................... 4




ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ТОРМОЗНАЯ СИСТЕМА



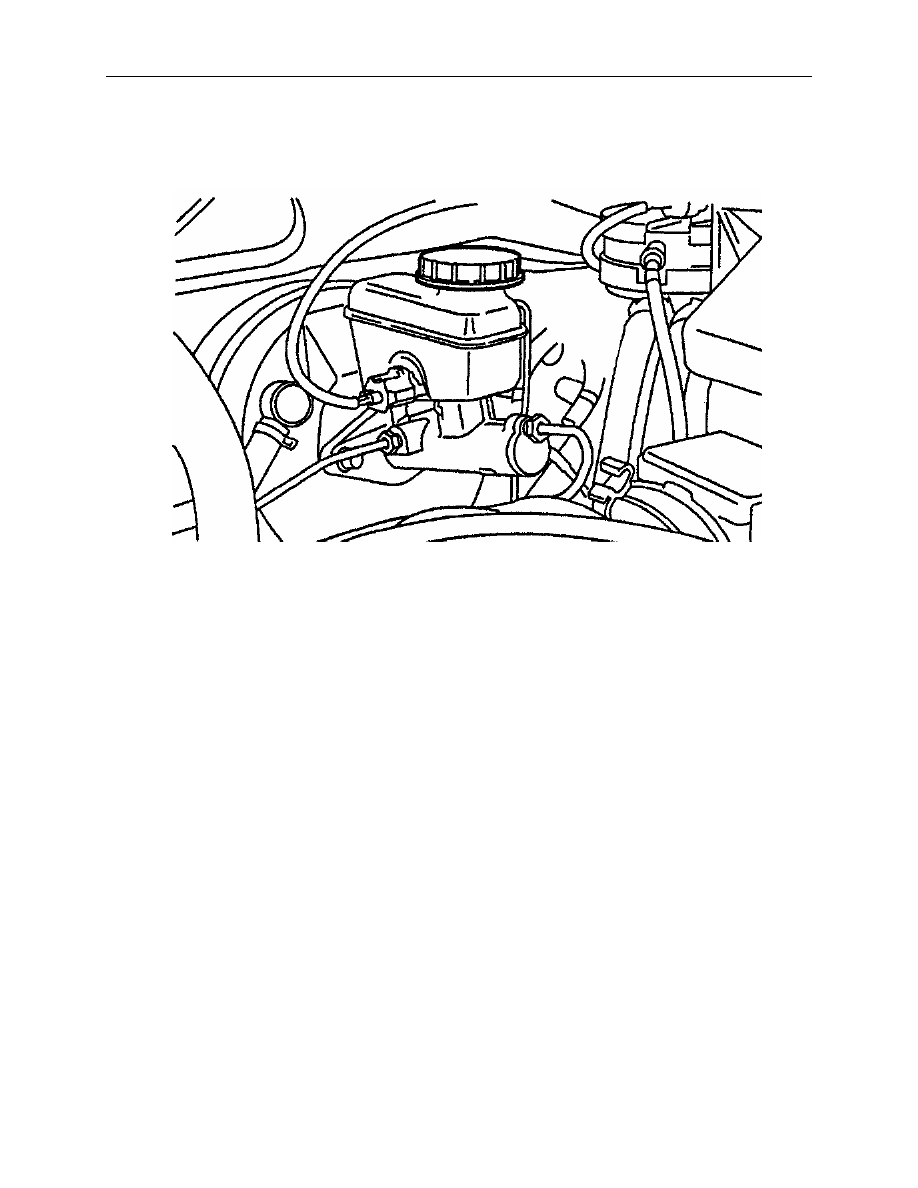

ОБЗОР ТОРМОЗНОЙ СИСТЕМЫ







ОБЗОР

•  Большие передние дисковые тормоза (диаметр 278 мм, толщина 24 мм) и

саморегулирующиеся задние барабанные тормоза  барабанные тормоза
(диаметр 228,7 мм, ширина 42 мм) являются стандартными для всех моделей.


• ABS

–

это стандартное защитное средство.


•  Суппорт переднего тормоза однопоршневого типа, 60 мм.

•  Гидравлическая система разделена по диагонали.

•  В моделях MTX, главный цилиндр является резервуаром вспомогательного

цилиндра сцепления.


•  Правильной тормозной жидкостью является DOT 3; можно также использовать

DOT 4 (более высокая точка кипения).





P-1

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ТОРМОЗНАЯ СИСТЕМА



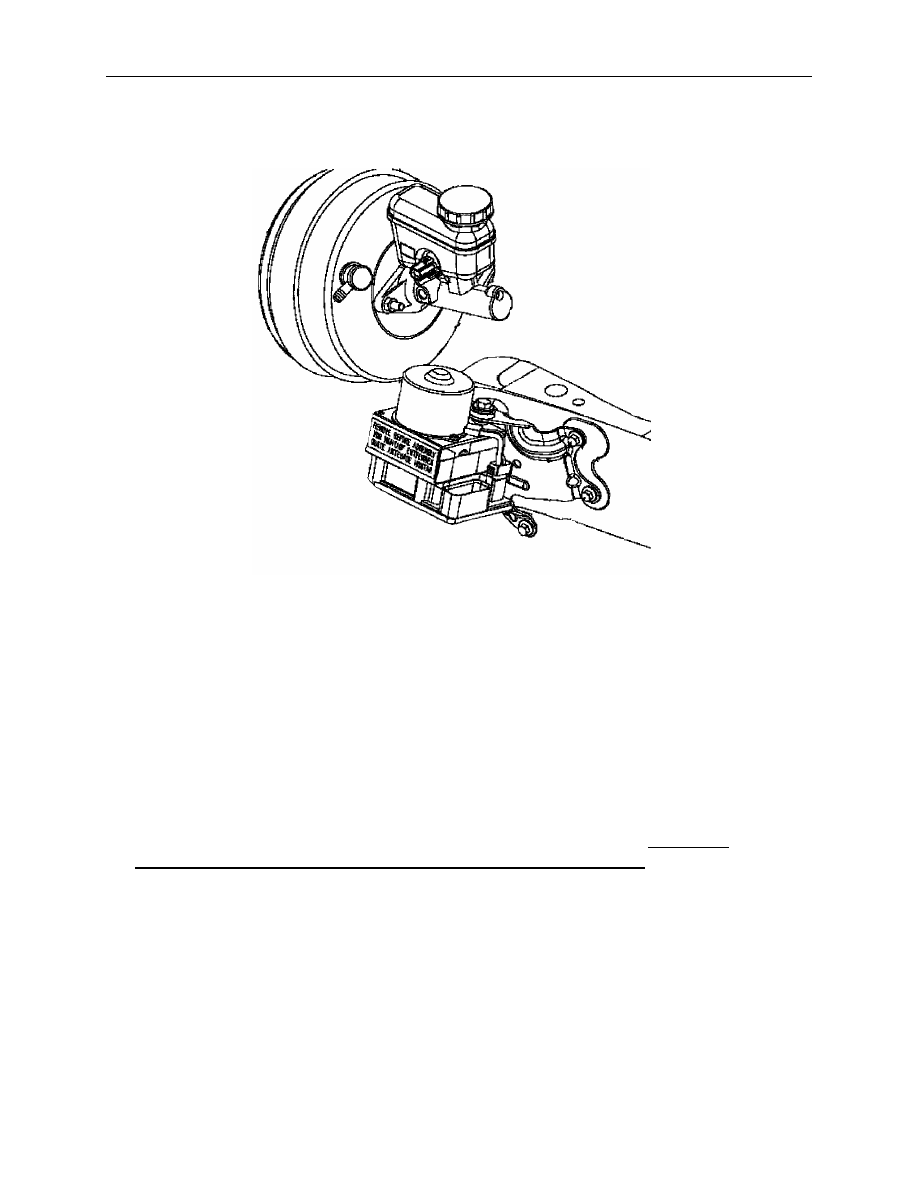

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ




•  в Tribute используется новейшая система TEVES Mark 20E ABS, подобная

Premacy или 121 ZQ.


•  Данная система снабжена 4 датчиками/каналами и встроена в электронное

распределение усилия торможения (EBFD).


•  Оперативные датчики скорости колес (AWSS) используются для

генерирования прямоугольного импульса от 7 мA до 14 мA. На WDS PID
отобразится только сигнал скорости (в км/миль).


•  Поскольку в AWSS встроен микрочип, датчик должен контролироваться с

помощью WDS (DMM, осциллограф и регистратор данных).  Проверка
сопротивления в AWSS может повредить микрочип датчика.


•  Тестер WDS также используется для:


-  стравливания гидравлического блока ABS,



-  выполнения функции самотестирования,



-  выполнения функции управления выходным состоянием OSC.





P-2

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ТОРМОЗНАЯ СИСТЕМА



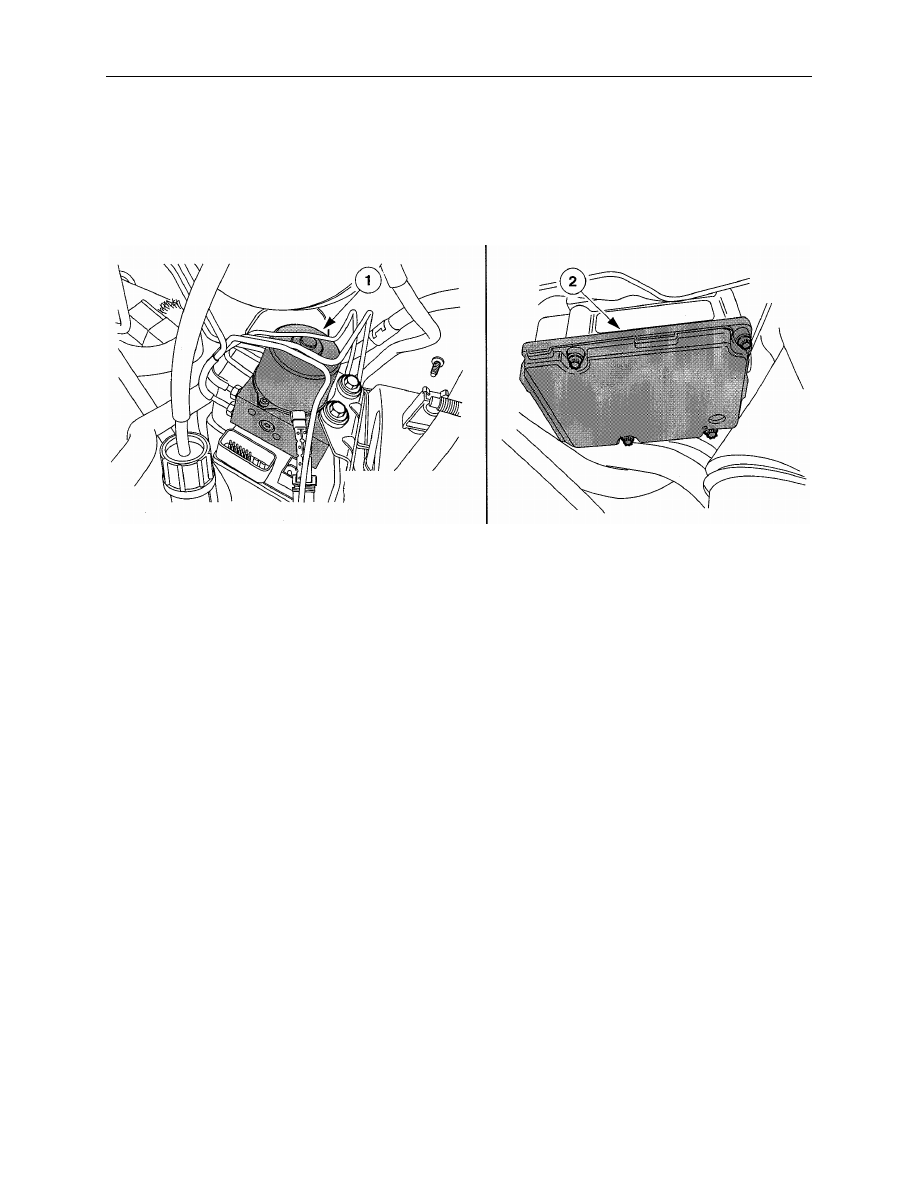

БЛОК ABS



•  Блок ABS состоит из электронного блока управления ECU и

гидравлического блока управления HCU.








ECU (МОДУЛЬ УПРАВЛЕНИЯ ABS)

•  Модуль управления ABS монтируется на гидравлический блок управления

(HCU).


•  Модуль управления ABS может быть отремонтирован или заменен отдельно от

HCU.


•  В автомобилях 4WD в модуле управления ABS имеется внутренний

акселерометр, известный также, как датчик G. Итак, модуль управления 4WD
ABS может использоваться в автомобилях 2WD, но модуль 2WD ABS не может
использоваться в автомобилях 4WD в случае необходимых замен.


•  Датчик G определяет торможение автомобиля даже в том случае, если во

время торможения колеса блокируются вследствие момента, который
передается от других колес через силовой агрегат.


•  Датчик G может проверяться с помощью регистратора данных и функции OSC.




P-3
