ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ



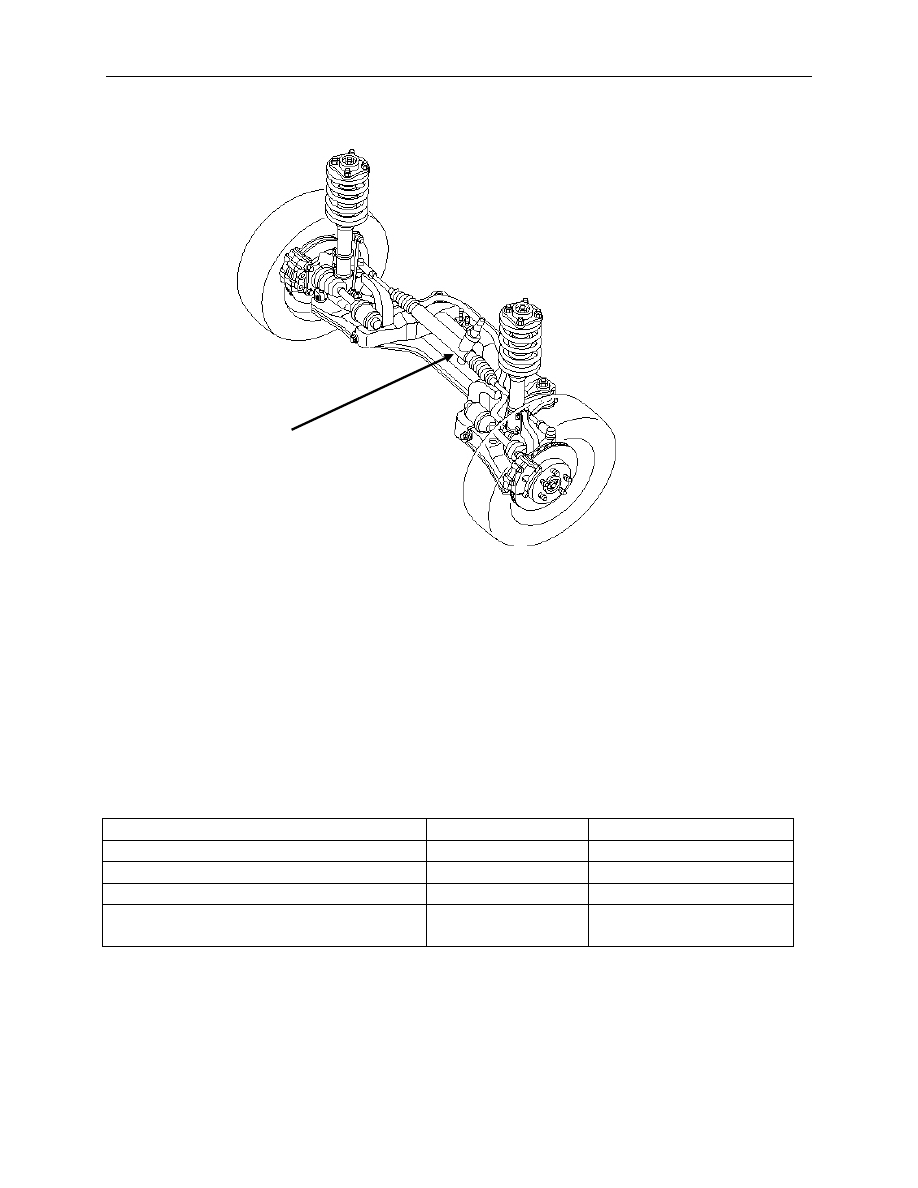

РУЛЕВОЙ ПРИВОД С УСИЛИТЕЛЕМ

Отметка
краской



•  В шинах P215 используется рейка с ходом 73,6 x 2 мм (отметка зеленой

краской на нижней стороне зубчатого валика)


•  В шинах P235 используется рейка с уменьшенным ходом 71 x 2 мм (отметка

желтой краской на нижней стороне зубчатого валика)


•  Насос рулевого привода с усилителем имеет наружный охладитель,

устанавливаемый на передней стороне радиатора


СПЕЦИФИКАЦИЯ РУЛЕВОГО ПРИВОДА С УСИЛИТЕЛЕМ

 2,0

л Zetec

3,0 л Duratec

Рулевой механизм

Блок Mazda

Блок Ford

Резервуар жидкости

Тот же

Тот же

Линии охлаждения

Те же

Те же

Переключатель давления рулевого
привода с усилителем

В насосе

В линии





N-1

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ

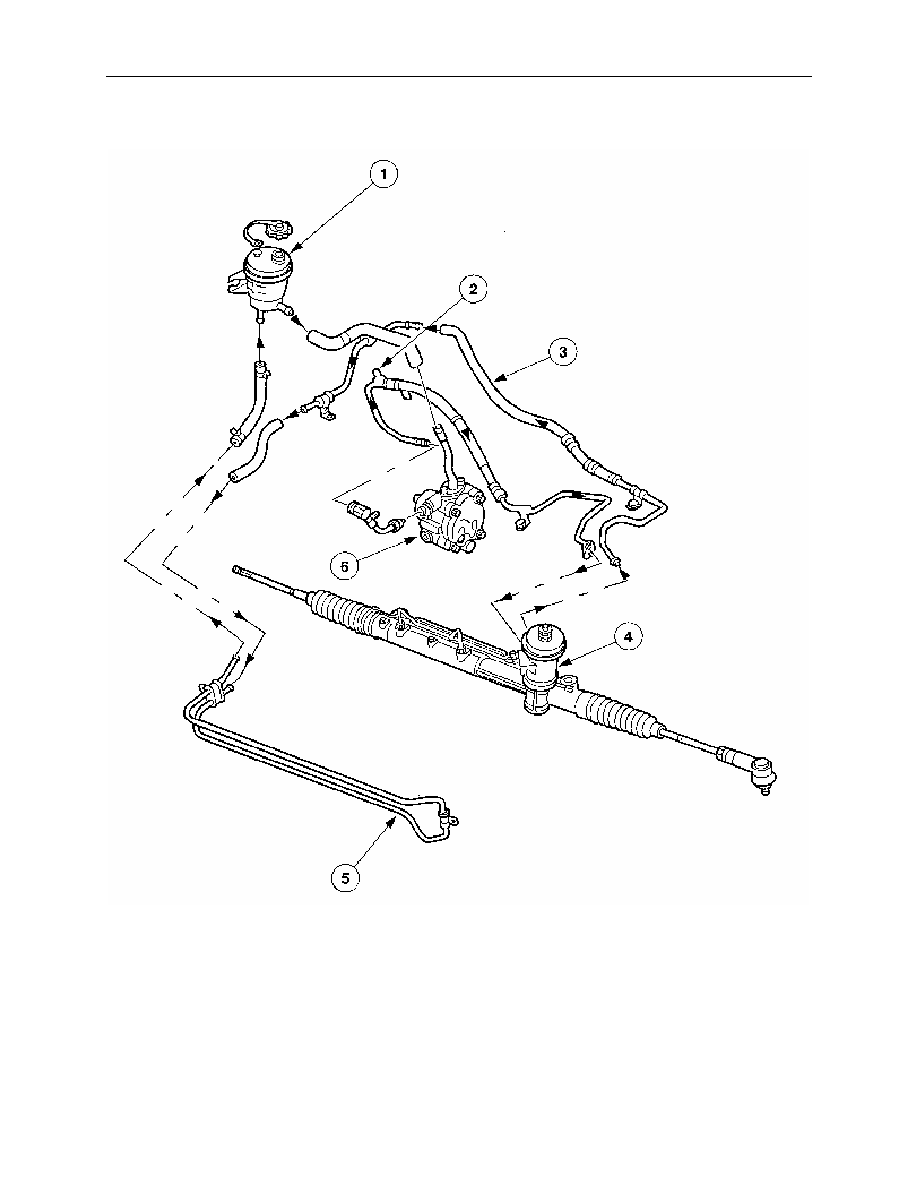

ОБЗОР РУЛЕВОГО ПРИВОДА С УСИЛИТЕЛЕМ




Компоненты системы

1.

Резервуар жидкости 4.

Рулевой механизм

2.

Переключатель давления (3,0 л) 5.

Охладитель

3.

Напорные линии 6.

Насос





N-2

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ - ОТБОР ВОЗДУХА


•  В автомобилях с предварительной подачей или после замены компонентов

воздух из системы рулевого управления может быть продут неполностью из-за
трассировки трубопроводов.


•  Если в насосе рулевого управления  раздается завывающий шум,

позаботьтесь о правильном отборе воздуха из системы.


•  В таком случае настоятельно рекомендуется оказать содействие в отборе

воздуха путем использования вакуумного насоса.


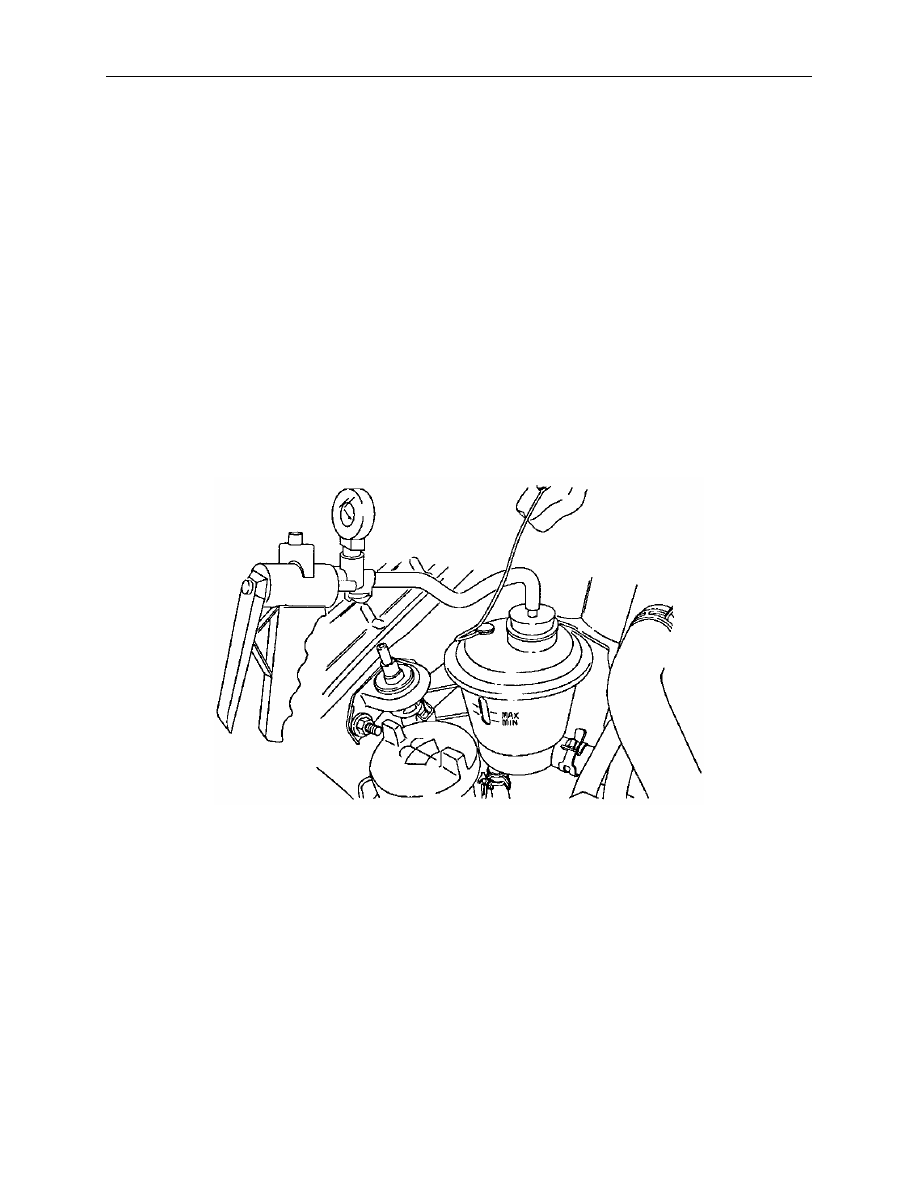

ПРОЦЕДУРА



•  Проверьте уровень жидкости, при необходимости добавьте ATF MERCON.

•  Удалите крышку резервуара жидкости рулевого управления и установите

вакуумный насос с помощью универсальной конической резиновой заглушки.








•  В течение, минимум, трех минут примените максимальный вакуум, когда

двигатель работает на холостых оборотах.

•  Выключите вакуум. Снова проверьте и в случае необходимости добавьте

жидкость.

•  Поворачивая рулевое колесо полностью влево и вправо каждые 30 секунд в

течение около пяти минут, примените максимальный вакуум.

•  Не удерживайте рулевое колесо до упора в течение более 3 секунд для

предотвращения перегрева и повреждения компонентов.

•  Выключите вакуум. Снова проверьте и в случае необходимости добавьте

жидкость.



N-3

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ

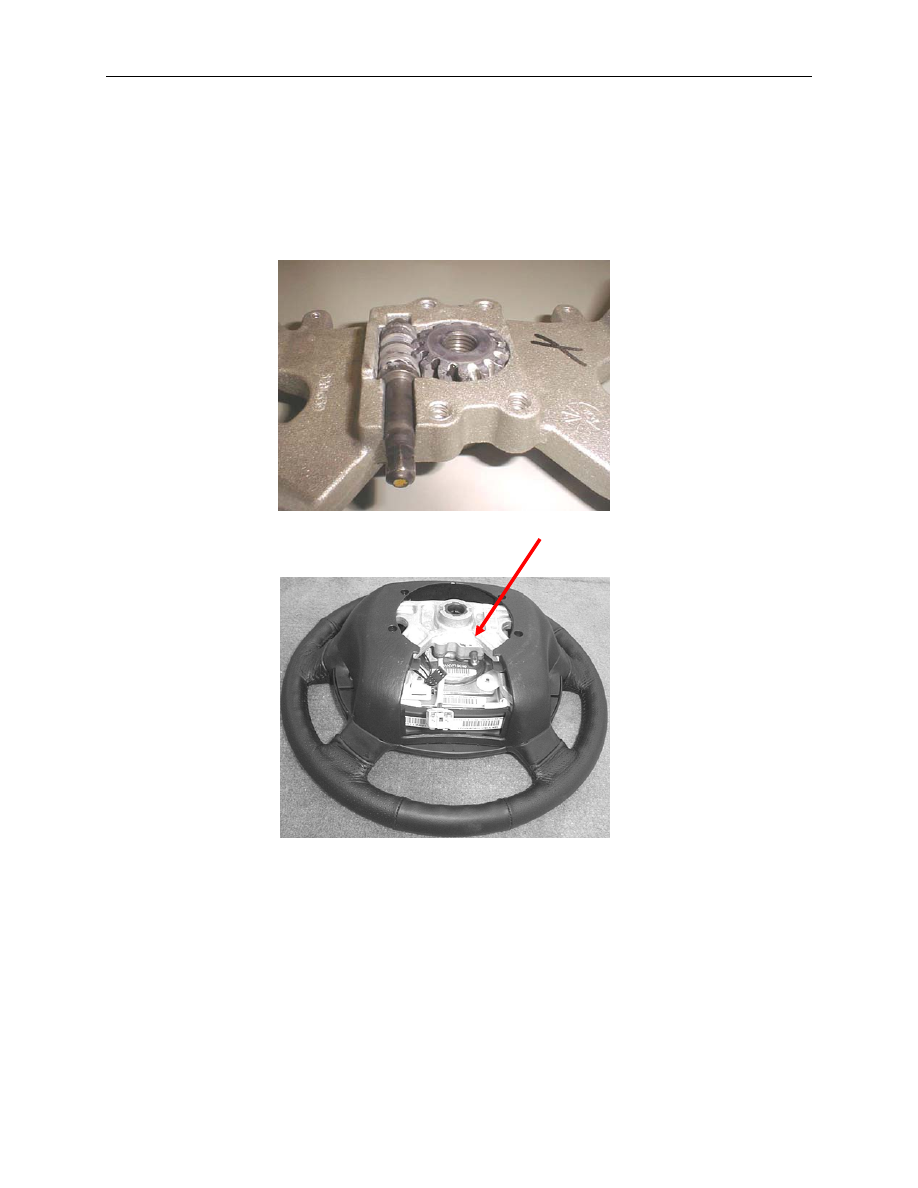

УДАЛЕНИЕ РУЛЕВОГО КОЛЕСА



•  Удаление рулевого колеса в Tribute производится с применением уникальной

процедуры, которая является новой для Mazda.

•  Стопорная гайка рулевого колеса – это не шестигранная гайка, а гайка с наружной

червячной резьбой, которая поворачивается с помощью вала с шестерней червячного
привода.


















•  Для удаления рулевого колеса, ослабьте болт с шестигранной головкой 7 мм,

показанный ниже.



















ПРИМЕЧАНИЯ:
•  Для удаления рулевого колеса потребуется, приблизительно, 70 - 80 оборотов.

•  Нельзя использовать пневматический инструмент.

•  Нельзя затягивать с превышением указанных 15 Нм, иначе может произойти поломка

червячной шестерни-гайки!

•  Модуль рулевого колеса и надувной подушки безопасности удаляются/заменяются как

сборка.



•

Предупреждение: Нельзя удалять модуль надувной подушки безопасности с
рулевого колеса с передней стороны. См. Инструкции по технике безопасности
для надувной полушки безопасности в руководстве по ремонту.
