ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ТОРМОЗНАЯ СИСТЕМА



ECU (МОДУЛЬ УПРАВЛЕНИЯ ABS) (ПРОДОЛЖЕНИЕ)

•  Как только скорость автомобиля достигает, приблизительно, 20 км/час, модуль

управления ABS включает электродвигатель насоса, приблизительно, на
полсекунды. При этом можно услышать шум электродвигателя. Это
нормальная функция автоматической проверки.


•  При нормальных условиях вождения ECU отправляет короткие импульсы

тестирования к электромагнитным клапанам, которые проверяют
электрические цепи, но не приводят в действие никакую операцию.


•  Во время торможения ABS правильная функция системы ABS контролируется

с помощью всех датчиков.


•  В случае обнаружения неисправности ECU может сохранять до 12 DTC,

связанных с ABS. Он также включает сигнальную лампочку ABS.



БЛОК ГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ (HCU)

• HCU

включает следующие компоненты:

– клапанный блок регулировки давления торможения
– электродвигатель насоса


•  Клапанный блок регулировки давления торможения и электродвигатель насоса

устанавливаются как единая сборка.





P-4







R



Передняя и задняя

подвески



СОДЕРЖАНИЕ



Передняя подвеска ....................................................................................................... 1

Обзор .......................................................................................................................... 1
Компоненты передней подвески............................................................................... 2

Задняя подвеска............................................................................................................ 3

Обзор .......................................................................................................................... 3
Компоненты задней подвески ................................................................................... 4




ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ПОДВЕСКА

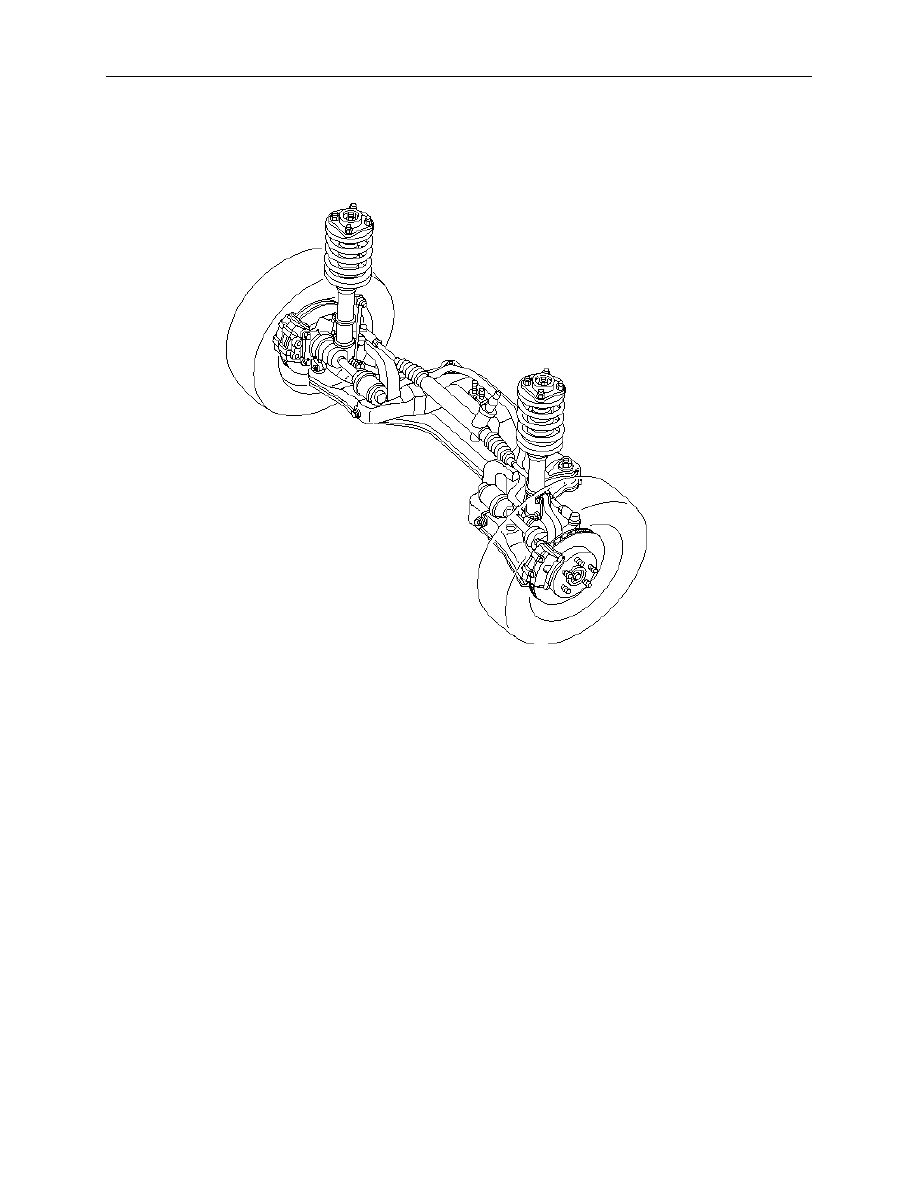

ПЕРЕДНЯЯ ПОДВЕСКА




ОБЗОР

•  Вновь разработанная автономная передняя подвеска с низкой высотой центра

крена (115 мм) обеспечивает комфортное, устойчивое и высокоточное
управление новым автомобилем Tribute.

•  Подвеска та же самая, что и в автомобилях 2WD и 4WD.
•  Используются стойки MacPherson, а Г-образные нижние рычаги управления

крепятся к поперечине подрамника.

•  Для снижения изменений в центрировании колес под воздействие давления в

поперечине используется перекрестный опорный элемент.

•  Чугунные поворотные цапфы и штанги стабилизаторов являются уникальными

для данного автомобиля.

•  Регулировки развала и продольной оси поворота производится путем поворота

стоек.

•  Регулировка схождения производится путем поворота концов рулевой тяги.



R-1

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ПОДВЕСКА

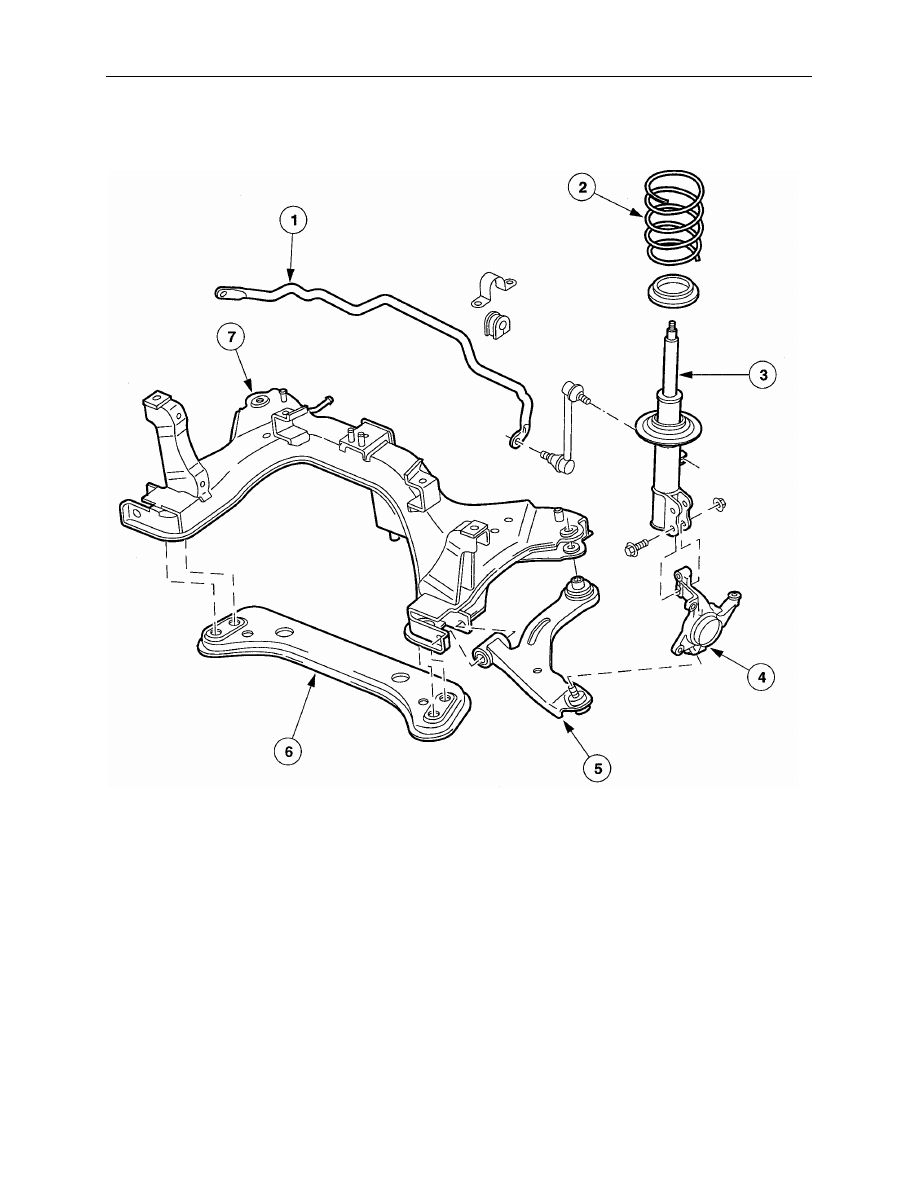

КОМПОНЕНТЫ ПЕРЕДНЕЙ ПОДВЕСКИ






1.  Штанга стабилизатора
2.  Спиральная пружина
3.  Стойка (MacPherson, уникальна с характеристиками демпфирования Mazda)
4.  Поворотная цапфа (чугунная)
5.  Нижний рычаг управления (Г-образный, задний резиновый вкладыш

конструкции Mazda)

6.  Перекрестный опорный элемент
7.  Поперечина подрамника




R-2
