Mazda Tribute. Руководство - часть 25





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КУЗОВ



СДВИЖНЫЕ ДВЕРИ



•  Сдвижная дверь обеспечивается функцией автоматического полного

открытия при касании и включении задней части выключателя сдвижных
дверей.






ПРИМЕЧАНИЕ:

•  В случае разъединения или разрядки аккумулятора или при установке нового

аккумулятора требуется полностью открыть сдвижную дверь в положение
проветривания для восстановления автоматической функции скользящей
двери.

•  Если сдвижная дверь повторно открывается и закрывается, электродвигатель

сдвижной двери может перегреться и выключиться на 45 секунд для
охлаждения электродвигателя.



S-2









Электрические системы

кузова



Содержание

Сеть связи модуля Tribute ............................................................................................ 1
PATS (система Securilock™)......................................................................................... 2
Дистанционный бесключевой вход (RKE) ................................................................... 3
Система надувной подушки безопасности SRS.......................................................... 7
Многофункциональный электронный модуль (GEM)................................................ 23
Гибридный электронный приборный щиток (HEC) ................................................... 25





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

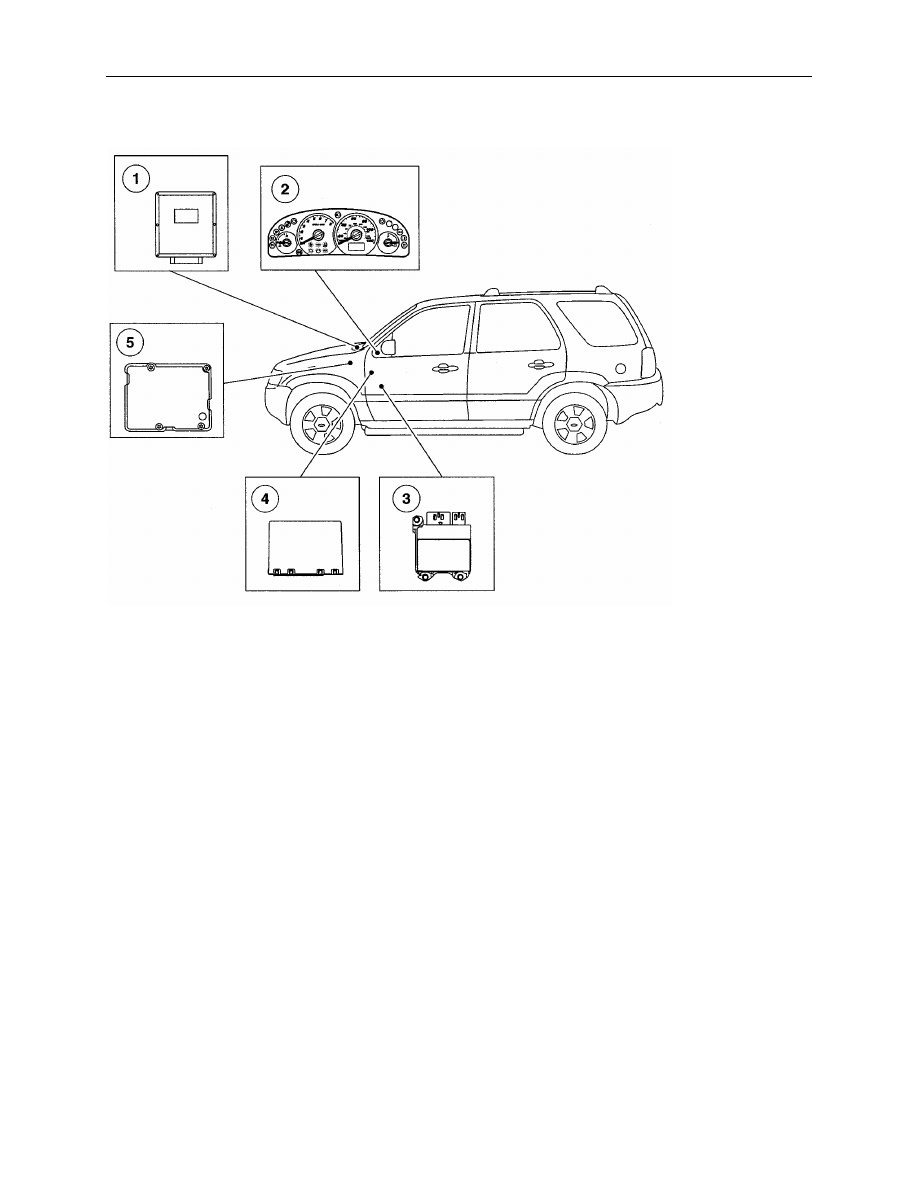

СЕТЬ СВЯЗИ МОДУЛЯ TRIBUTE





1.  Модуль управления силовым  агрегатом (PCM)
2.  Гибридный электронный приборный щиток (HEC)
3.  Модуль управления системы подушек и ремней безопасности (RCM)
4.  Многофункциональный электронный модуль (GEM)
5.  Модуль управления антиблокировочной системы тормозов(ABS)


•  Сеть связи модуля включает следующее:


–  Сеть связи стандартного корпоративного протокола (SCP
–  Сеть связи международной организации стандартов (ISO 9141)


•  Сеть связи SCP включает:

– PCM
– HEC


•  Сеть связи ISO 9141 включает:

– GEM
– RCM
–  Модуль управления ABS

T-1

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

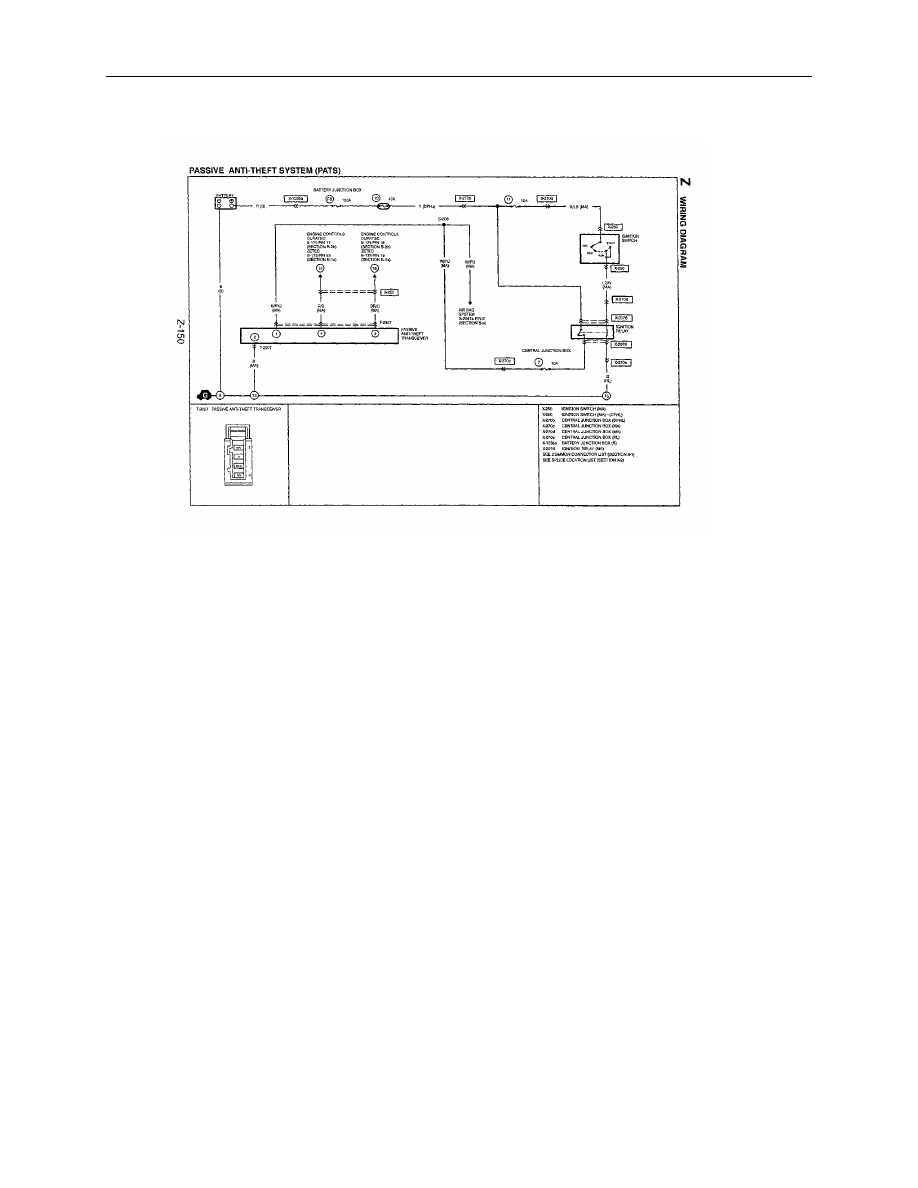

PATS (СИСТЕМА SECURILOCK™)





















• Securilock™

и PATS – это одни и те же системы. В техническом отношении эта

система известна как Securilock™ с производителем в Северной Америке, a
PATS в Евпропе. Термин PATS используется как название, установившееся с
Mazda со времени ввода 121 ZQ в 1996.

• Tribute

оборудован PATS версия Type E.

• PATS

пассивная противоугонная система. Пассивная означает то, что со

стороны пользователя не требуется проявления какой-либо деятельности.

• PATS

блокирует вождение автомобиля путем блокировки топливного насоса и

форсунок, если для пуска автомобиля применен неправильный ключ
зажигания.

• PATS

встроена в PCM, а модуль приемника расположен в узле цилиндра

ключа рулевой колонки. PCM осуществляет последовательную связь с
модулем приемника.

•  Приемопередатчик преобразует последовательное сообщение в

радиочастотный сигнал (RF) и отправляет его повторителю сигналов
(расположенному внутри ключа зажигания). Затем повторитель сигналов
откликается посредством RF и приемопередатчик получает сообщение и
отправляет его обратно к PCM.

•  Затем PCM сравнивает закодированную сигнальную информацию ключа с

сохраненными данными ключа, разрешая пуск двигателя, если данные
являются идентичными.

T-2
