08

Удерживающие

системы





08 Удерживающие системы

Система надувных подушек безопасности .................................................1

Общие характеристики .................................................................................1
Расположение деталей.................................................................................2
Электрическая схема ....................................................................................3
Модуль управления SAS ..............................................................................5
Датчики боковых надувных подушек безопасности....................................6
Надувные подушки безопасности занавеса................................................7
Преднатяжители ремней безопасности.......................................................8
Работа............................................................................................................9
Бортовая система диагностики ..................................................................11
Самотестирование ......................................................................................11
Контроль PID ...............................................................................................12

Ремни безопасности .......................................................................................13

Общие характеристики ...............................................................................13
Расположение деталей...............................................................................13
Анкерные крепления для детских сидений ...............................................14





Содержание 08

Обучение обслуживанию Mazda5

Удерживающие системы

Надувныe подуши безопасности

Система Надувныe подуши безопасности

Общие характеристики

•

Система надувных подушек безопасности имеет следующие характеристики:

–

Используются одноэтапные передние надувные подушки безопасности.

–

Установлены боковые надувные подушки безопасности.

–

Используются газонаполняемые надувные подушки занавеса.

–

Установлены двойные датчики боковых надувных подушек безопасности.

–

Используются реечные преднатяжители ремней безопасности.



Обучение обслуживанию Mazda5

08-1



Надувныe подуши безопасности



Удерживающие системы

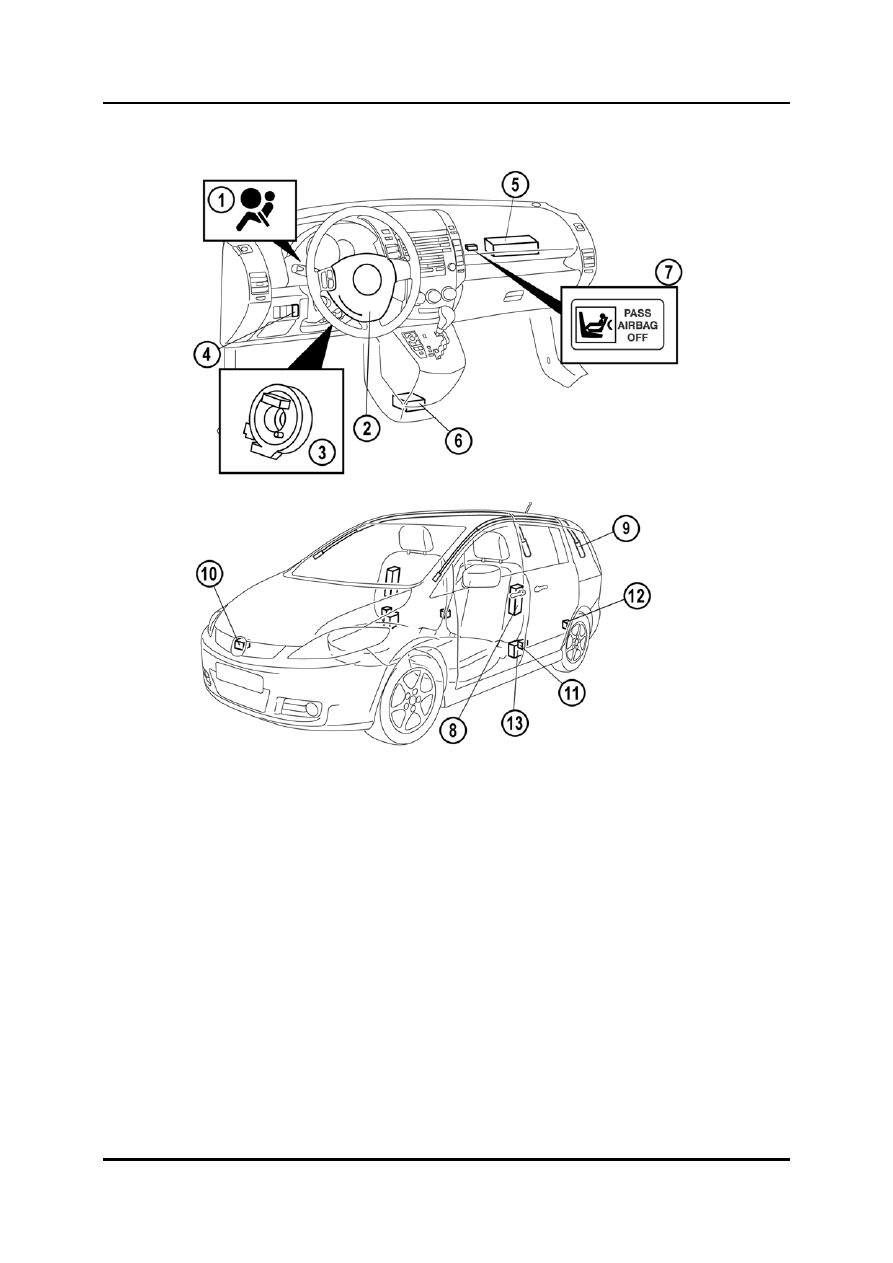

Расположение деталей



M5_08001



1

Предупредительная световая подушек   7

Световая сигнализация PAD



сигнализация системы надувных

8

Боковая подушка безопасности



подушек безопасности

9

Надувная подушка безопасности

2

Надувная подушка безопасности со



занавеса



стороны водителя

10

Датчик зоны удара

3

Часовая пружина 11

Датчик № 1 боковой надувной подушки

4

Датчик PAD



безопасности

5

Надувная подушка безопасности 12

Датчик № 2 боковой надувной подушки



стороны пассажира



безопасности

6

Модуль управления SAS

13

Преднатяжитель ремня безопасности



08-2

Обучение обслуживанию Mazda5
