HVAC

Система жидкостного отопителя

Условия запуска

•

Система жидкостного обогревателя начинает работать, когда соблюдаются все
следующие условия:

–

Температура окружающего воздуха ниже 5 °C {41 °F}.

–

Температура жидкости ниже 70 °C {158 °F}.

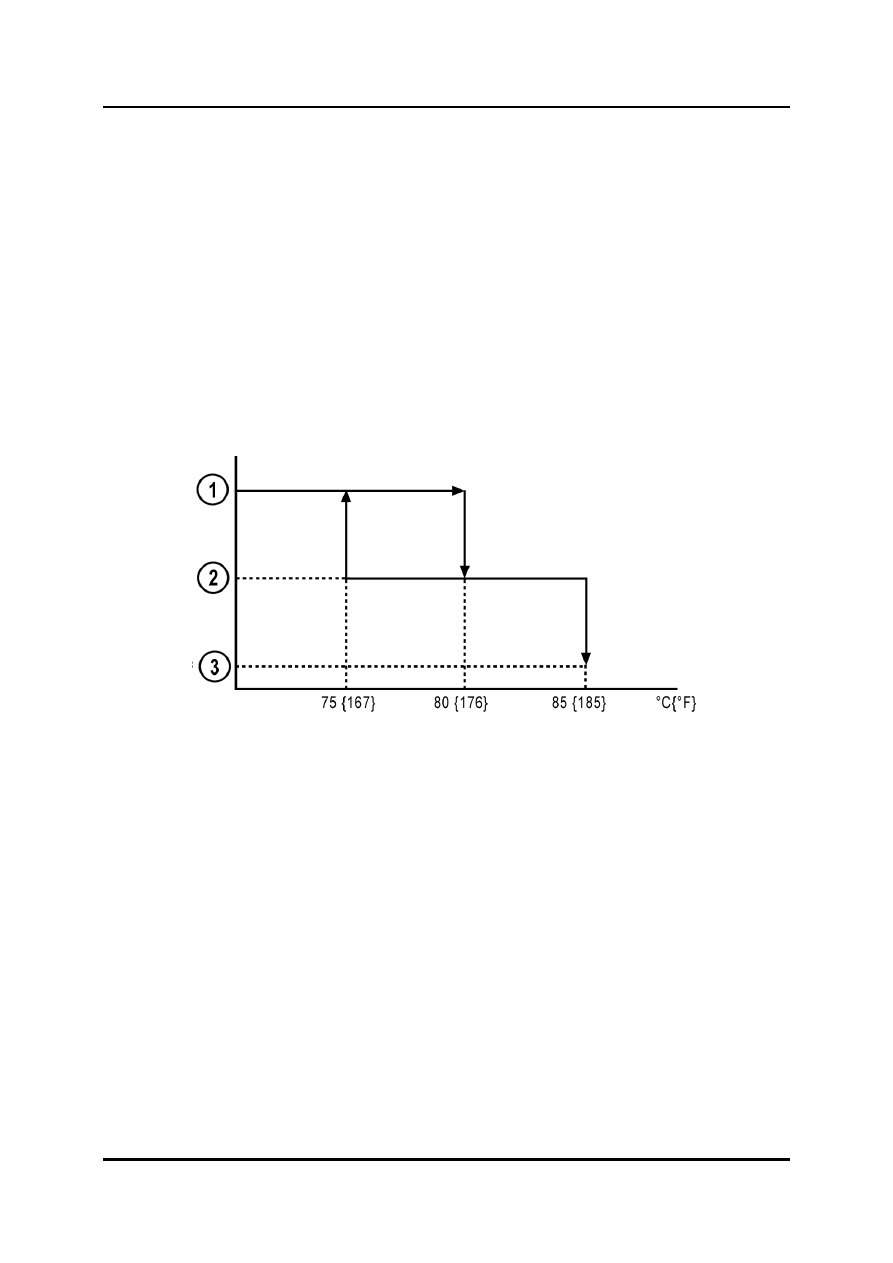

Переключение между полным режимом и половинным режимом

•

В зависимости от температуры охлаждающей жидкости двигателя  модуль
управления жидкостным обогревателем устанавливает производительность
обогревателя на полную или на половинную силу.






M5_07011



1

Полный рабочий режим

3

Нерабочий режим

2

Половинный режим









Обучение обслуживанию Mazda5

07-15



Система жидкостного отопителя

  HVAC

Бортовая система диагностики

•

Бортовая система диагностики состоит из следующих функций:

–

Самотестирование

–

Контроль PID

–

Функция имитационной проверки


Самотестирование

•

Функция самотестирования даёт возможность просмотреть коды DTC жидкостного
отопителя. Чтобы выполнить это, подключите к автомобилю WDS и выберите
опцию Toolbox

→Self Test→ Electrical→ Supplemental Heater (Панель

инструментов

→Самотестирование→Электрика→Дополнительный

отопитель).


Контроль PID

•

Функция контроля PID позволяет просмотреть идентификаторы PID жидкостного
отопителя. Чтобы выполнить это, подключите к автомобилю WDS и выберите
опцию Toolbox

→Datalogger→Modules→FFH (Панель

инструментов

→Регистратор данных→Модули→FFH).



Пункт

Единица измерения/

Состояние

Описание

CCNTFFH –

Непрерывные коды

VOLT_MDL

В

Напряжение модуля управления


Имитационная проверка

•

Имитационная функция позволяет активировать определённые идентификаторы
PID жидкостного обогревателя. Чтобы выполнить это, подключите к автомобилю
WDS и выберите опцию Toolbox

→Datalogger→Modules→FFH (Панель

инструментов

→Регистратор данных→Модули→FFH).



Пункт



Единица измерения/

Состояние

Описание

HEATER

Неактивен/активен

Состояние нагревателя

FAN

Вкл/выкл

Вентилятор обдува

GLOW

Вкл/выкл

Свеча предпускового подогрева

FUEL_PMP

Вкл/выкл

Топливный насос



07-16

Обучение обслуживанию Mazda5

HVAC

Система жидкостного отопителя

Программное средство запуска отопителя

•

Работу жидкостного отопителя можно поверить программным средством FFH Start
Heater Utility. Чтобы выполнить это, сначала проверьте, что температура
охлаждающей жидкости низкая, затем подключите к автомобилю WDS и выберите
опцию Toolbox

→Electrical→Supplemental Heater→FFH→FFH Start Heater Utility

(панель инструментов

→Электрика→Дополнительный

обогреватель

→FFH→Утилита запуска отопителя FFH).


ПРИМ: Start Heater Utility будет управлять работой жидкостного отопителя в течение

заранее определённого времени, после чего нагреватель автоматически
отключится. После отключения вентилятор обдува будет работать примерно
две минуты.




Программное средство предварительного наполнения

•

Если дозирующий насос нагревателя жидкости заменён, подающий топливопровод
должен быть сначала заправлен, прежде чем заработает жидкостный отопитель.
Чтобы выполнить это, подключите к автомобилю WDS и выберите опцию
Toolbox

→Electrical→ Supplemental Heater→FFH→FFH Self Test and Prefill Utility

(Панель инструментов

→Электрика→Дополнительный

отопитель

→FFH→Самотестирование и Утилита предварительного

наполнения FFH).



Программное средство разблокировки системы жидкостного отопителя

•

Если жидкостный отопитель был отключен из-за неисправности, либо установлен
новый нагреватель жидкости, систему следует «разблокировать», прежде чем она
снова будет работать. Чтобы выполнить это, подключите к автомобилю WDS и
выберите опцию Toolbox

→Electrical→ Supplemental Heater→FFH→FFH Unlock

Utility (Панель инструментов

→Электрика→Дополнительный

отопитель

→FFH→Утилита разблокирования FFH).

Обучение обслуживанию Mazda5

07-17



Система жидкостного отопителя

  HVAC

ЗАМЕЧАНИЯ:
