HVAC

Система управления

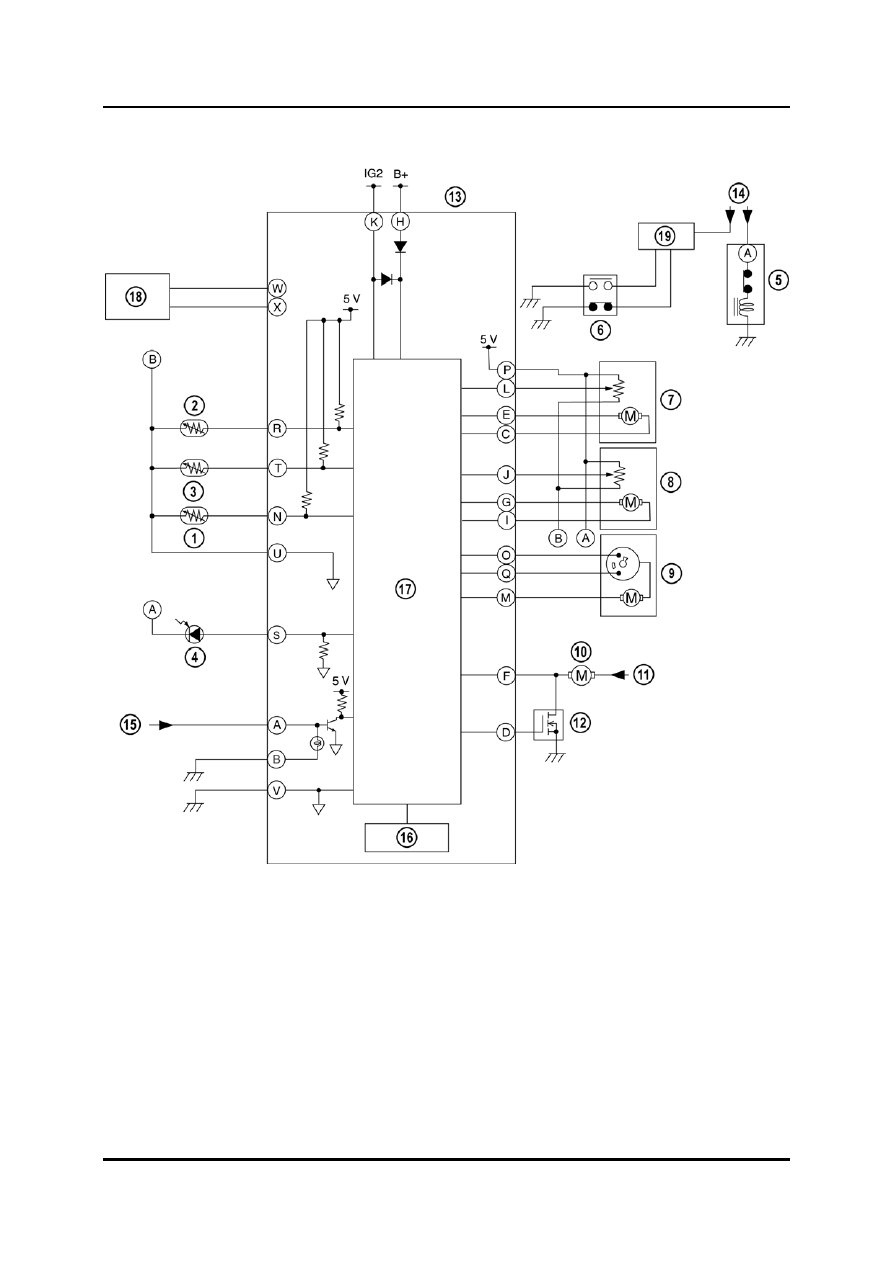

Электрическая схема





M5_07012

Обучение обслуживанию Mazda5

07-7



Система управления

HVAC



1

Датчик температуры окружающего

11

Реле вентилятора обдува



воздуха 12

Мощный МОП-транзистор

2

Датчик температуры воздуха в салоне

13

Блок управления микроклиматом

3

Датчик температуры испарителя

14

Реле системы кондиционирования

4

Датчик солнечной радиации

15

Реле TNS

5

Электромагнитная муфта

16

Датчики блока управления

6

Датчик давления хладагента



микроклиматом

7

Привод воздухосмесителя

17 CPU

8

Привод устройства циркуляции потоков  18 BCM

9

Привод воздухозаборника

19 PCM

10

Электродвигатель вентилятора обдува





07-8

Обучение обслуживанию Mazda5

HVAC

Система управления

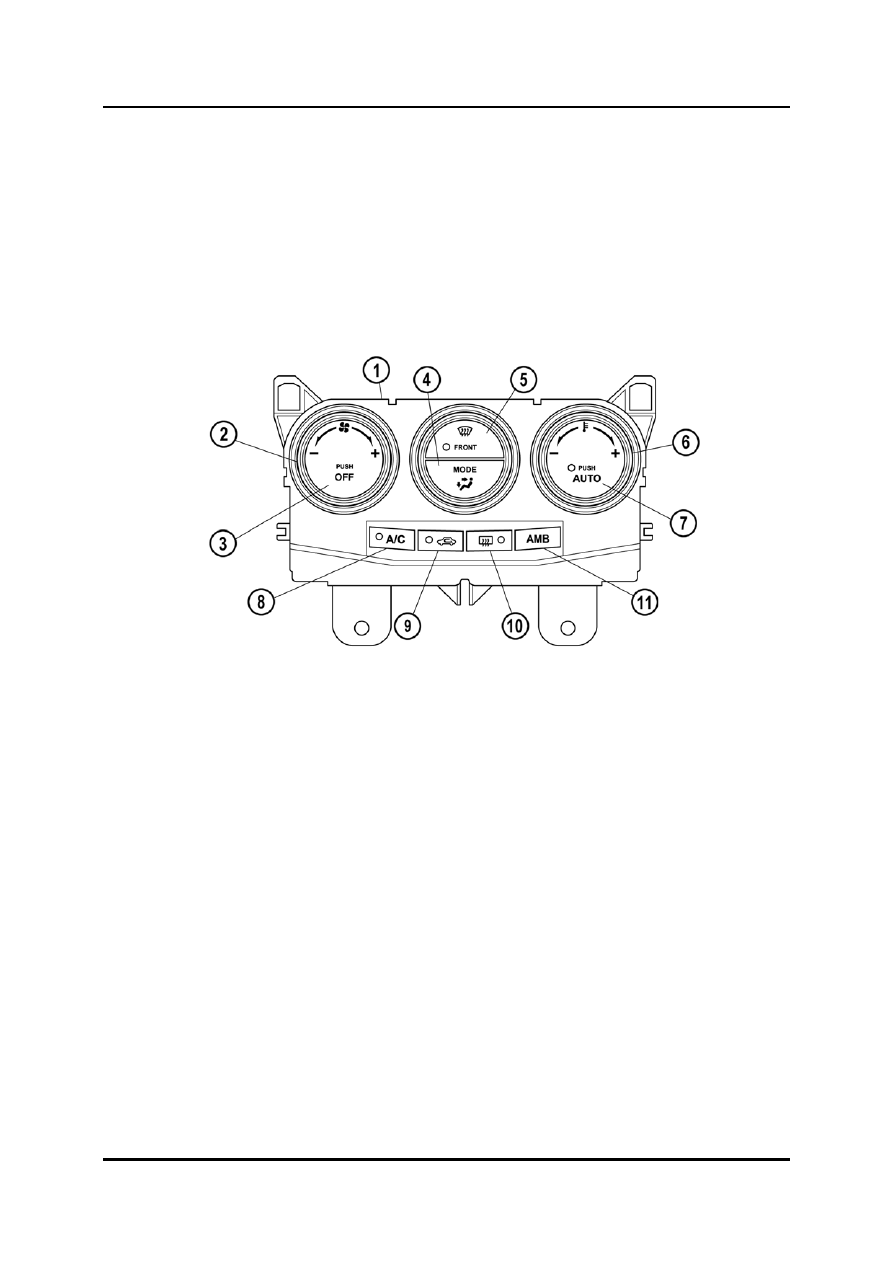

Блок системы управления микроклиматом

•

Используется блок системы управления микроклиматом логического типа. Он
подключается через MS-CAN к BCM.

•

Текущие установки полностью автоматической системы кондиционирования
отображаются на информационном дисплее (см. раздел 09 “Приборное
оборудование/Информация для водителя”).


ПРИМ: Лампочки освещения можно заменять отдельно.





M5_07007



1

Блок управления микроклиматом 8

Переключатель системы

2

Переключатель режимов вентилятора



кондиционирования

3

Выключатель 9

Переключатель рециркуляции

4

Переключатель режимов 10

Выключатель оттаивателя заднего

5

Переключатель оттаивателя



стекла

6

Шкала регулятора температуры 11

Переключатель указания
температуры

7

Переключатель AUTO



окружающего воздуха

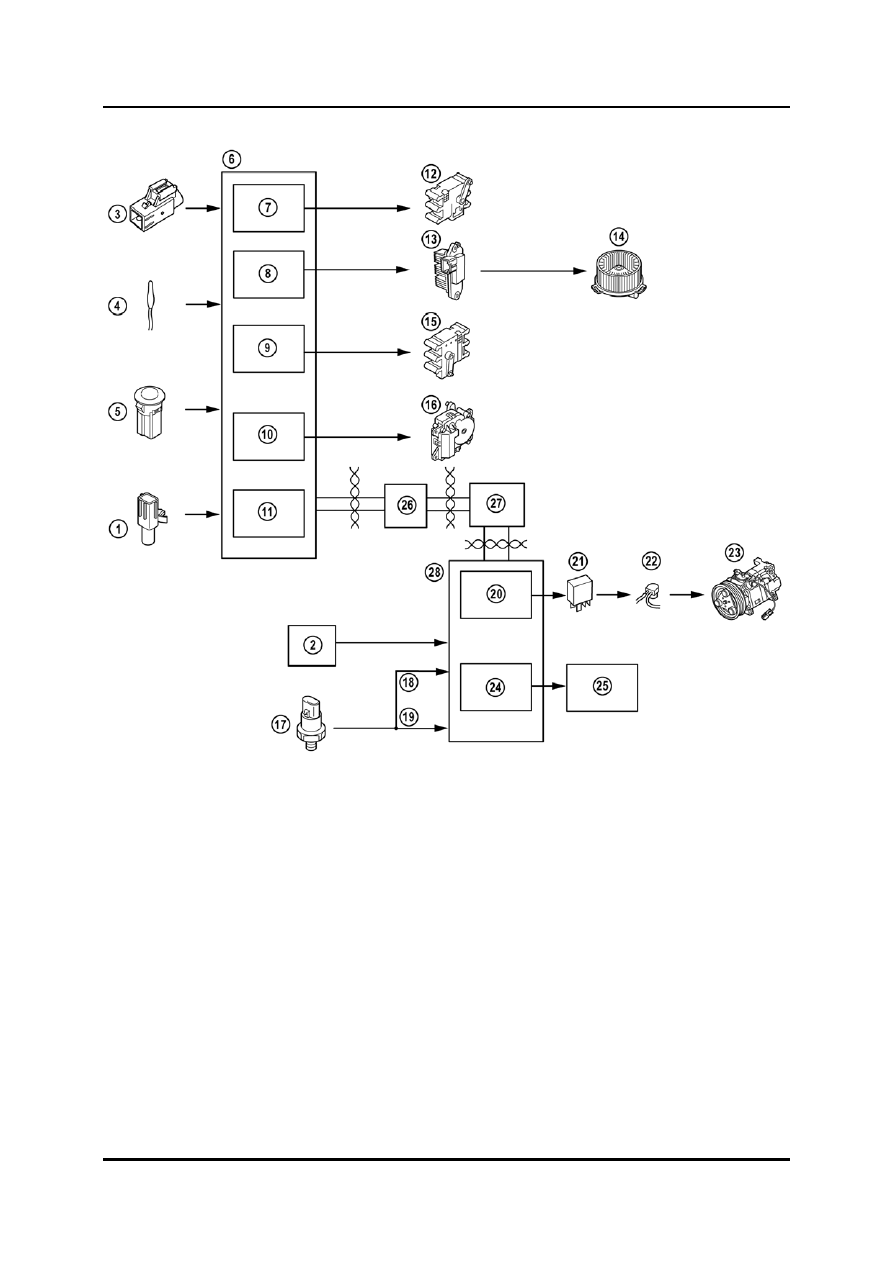

Работа

•

При включении системы воздушного кондиционирования блок управления
микроклиматом отсылает по кабелю сигнал “A/C on request” в BCM. BCM
направляет эту информацию через шину MS-CAN на приборный щиток. Оттуда
сигнал передаётся через шину HS-CAN в PCM, который соответственно управляет
реле системы воздушного кондиционирования и модулем управления
вентилятором.



Обучение обслуживанию Mazda5

07-9



Система управления

HVAC







M5_07008

07-10

Обучение обслуживанию Mazda5
