Общие характеристики

•

Конструкция и работа HVAC (Heater/Ventilator/Air Conditioning = система отопления,
вентиляции и воздушного кондиционирования) по существу такие же, как в
современной модели Mazda3 (BK).

–

Используется электродвигатель вентилятора обдува Sirocco.

–

Используется пылевой фильтр.

–

Используется трёхрежимный переключатель давления системы
кондиционирования.

–

Используется конденсор с переохлаждением.



Технические характеристики



Техническая характеристика

(кВт {ккал/час})

4,550 {3,913}: LF, L8

5,200 {4,472}: MZR-CD

(кВт {ккал/час})

3, 960 {3,406}

R-134a

 (г {унций})

500 {17,7}

Лопастной пов оротный

Произв одительность

(мл {см

3

,унций})

120 {120, 4,06}

 (об/мин)

7 200: LF, L8

6 400: MZR-CD

ATMOS GU10

 Sealed volume
 (approximately)

(мл {см

3

,унций})

150 {150, 5,07}

Многопоточн. (с переохлаждением)

(кВт {ккал/час})

6,600 {5,680}

(мл {см

3

,унций})

180 {180, 6,08}

Синтетический цеолит

Расширит. клапан

Стопорного типа

И спаритель

Дв ухсекцион. Цельнотянутый

Промеж. подогрев  в озд.с полн.смеш.

Пункт

Компрессор
системы
в оздушного
кондициониров ания

Конденсер

Нагрев ательная способность

Охлаждающая способность

Тип

Количеств о
(приблизительно)

Тип

Смазоч-
ное
масло

Хладагент

Макс. допустимое число
оборотов

Тип

Излучаемое тепло

Type

Управ ление температурой

Ёмкость
осушителя/ресив ера

Тип

Тип

Влагопоглотитель



M5_07T001




Обучение обслуживанию Mazda5

07-1



Система управления

HVAC

Система управления

Механическая система воздушного кондиционирования

•

Управление механической системой воздушного кондиционирования по существу
такое же, как в современной модели Mazda3 (BK).

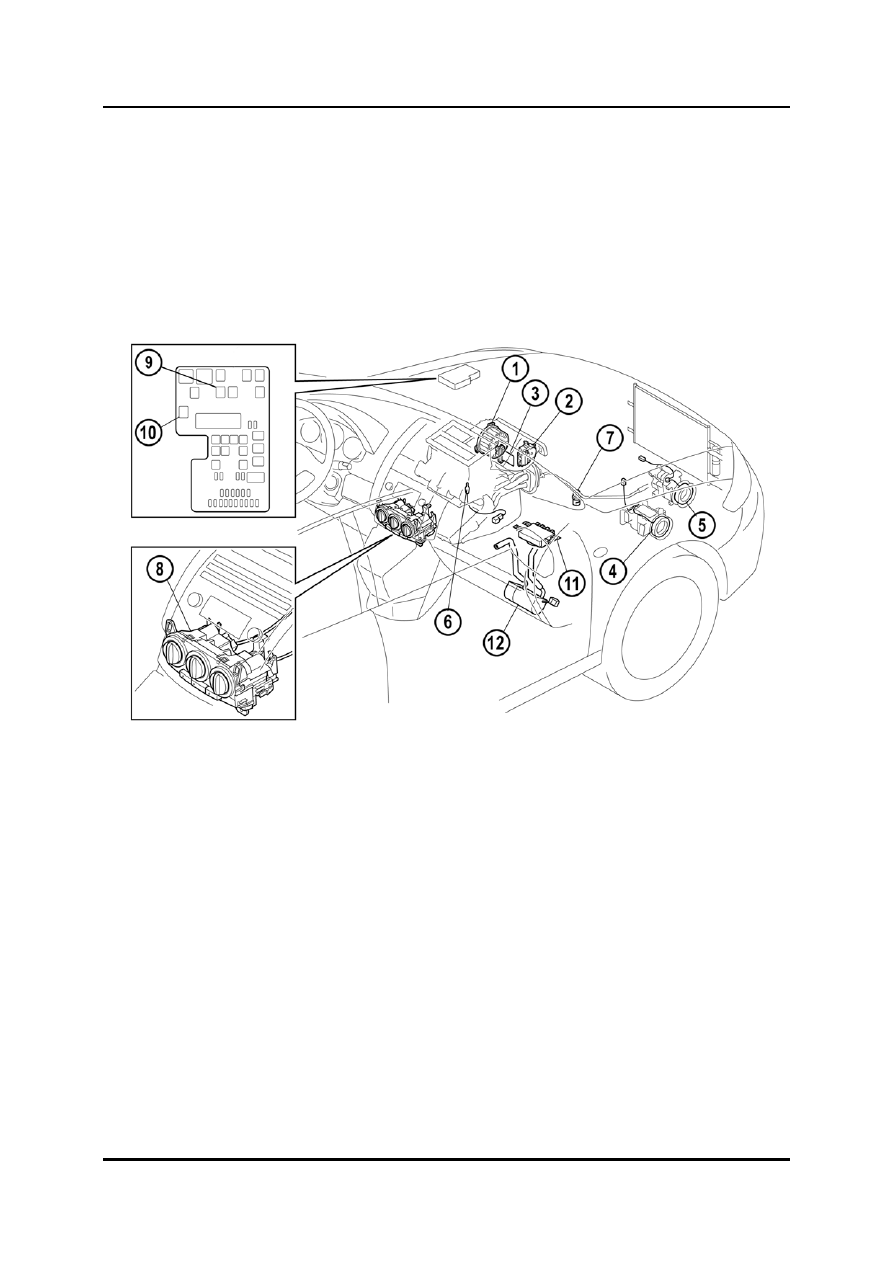

Расположение деталей



M5_07002



1

Электродвигатель вентилятора обдува 7  Датчик давления хладагента

2

Привод воздухозаборника 8

Блок управления микроклиматом

3

Резистор 9

Реле системы кондиционирования

4

Электромагнитная муфта (LF, L8)

10

Реле вентилятора обдува

5

Электромагнитная муфта (MZR-CD)

11 BCM

6

Датчик температуры испарителя 12

Блок жидкостного отопителя (MZR-CD)
