Рулевое управление

Рулевой привод с усилителем



1

Рулевое колесо 7

Датчик угла поворота рулевого

2

Рулевая колонка и вал рулевого



управления



управления 8

Приборный щиток

3

Рулевой механизм и рулевая тяга 9

Предупредительная световая

4

Масляный насос системы рулевого



сигнализация EHPAS



привода с усилителем 10

PCM

5

Электрический масляный насос

11

L8, LF



системы рулевого привода с

12

MZR-CD



усилителем





6

Модуль управления EHPAS







(встроен в электрический масляный







насос системы рулевого привода с







усилителем)





Обучение обслуживанию Mazda5

06-3



Рулевой привод с усилителем

Рулевое управление

Электрогидроусилитель рулевого управления (двигатели L8/LF)

Общие характеристики

•

В модели Mazda5 с двигателями L8/LF применяется тот же EHPAS, который
используется в современной модели Mazda3 (BK) с двигателем LF, но сос
следующими изменениями:

–

Упразднён датчик угла поворота рулевого управления, встроенный в рулевой
механизм.

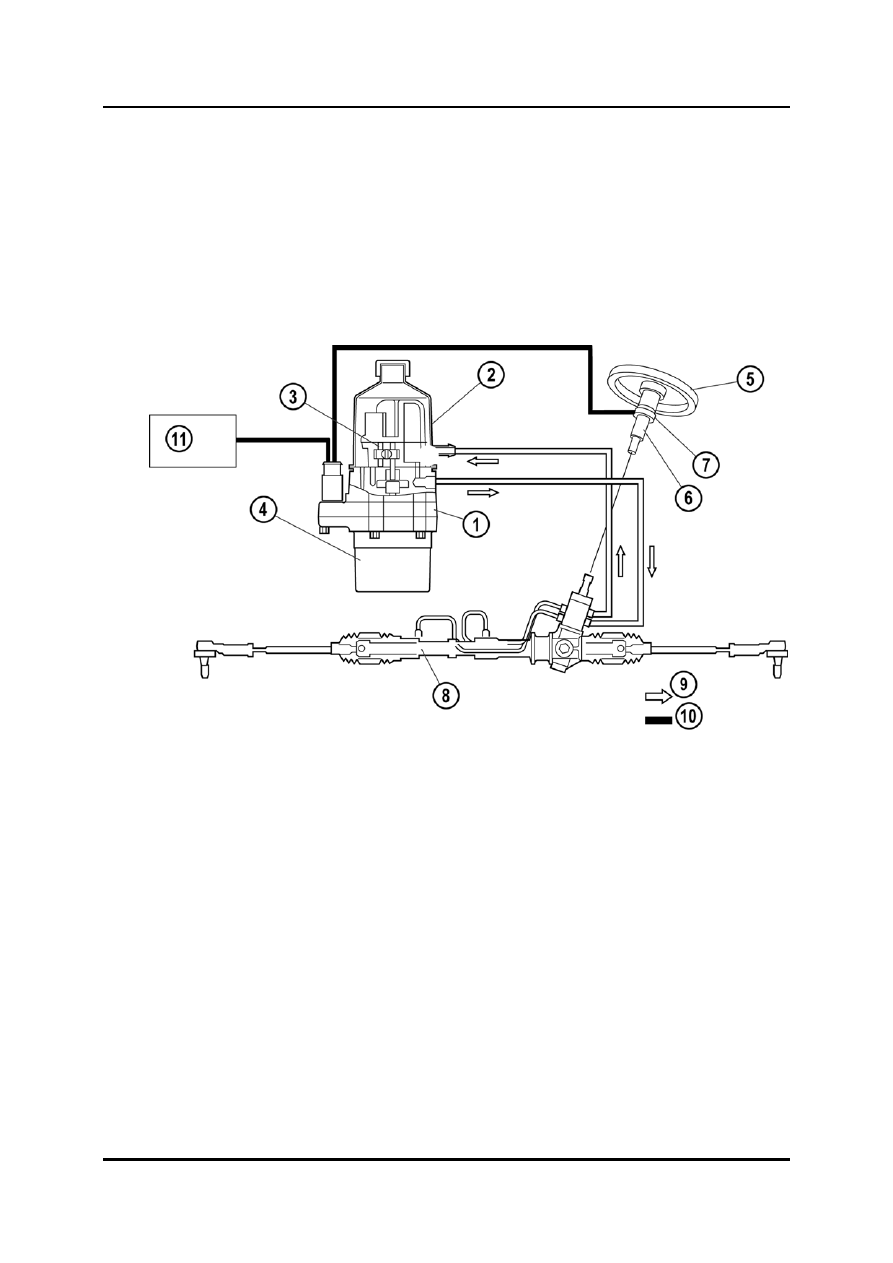

M5_06002

1

Модуль управления EHPAS

7

Датчик угла поворота рулевого

2

Компенсационный бачок



управления

3

Насос 8

Рулевой механизм и рулевая тяга

4

Двигатель 9

Давление жидкости

5

Рулевое колесо 10

Электрический сигнал

6

Вал рулевого привода 11

PCM





06-4

Обучение обслуживанию Mazda5

Рулевое управление

Рулевой привод с усилителем

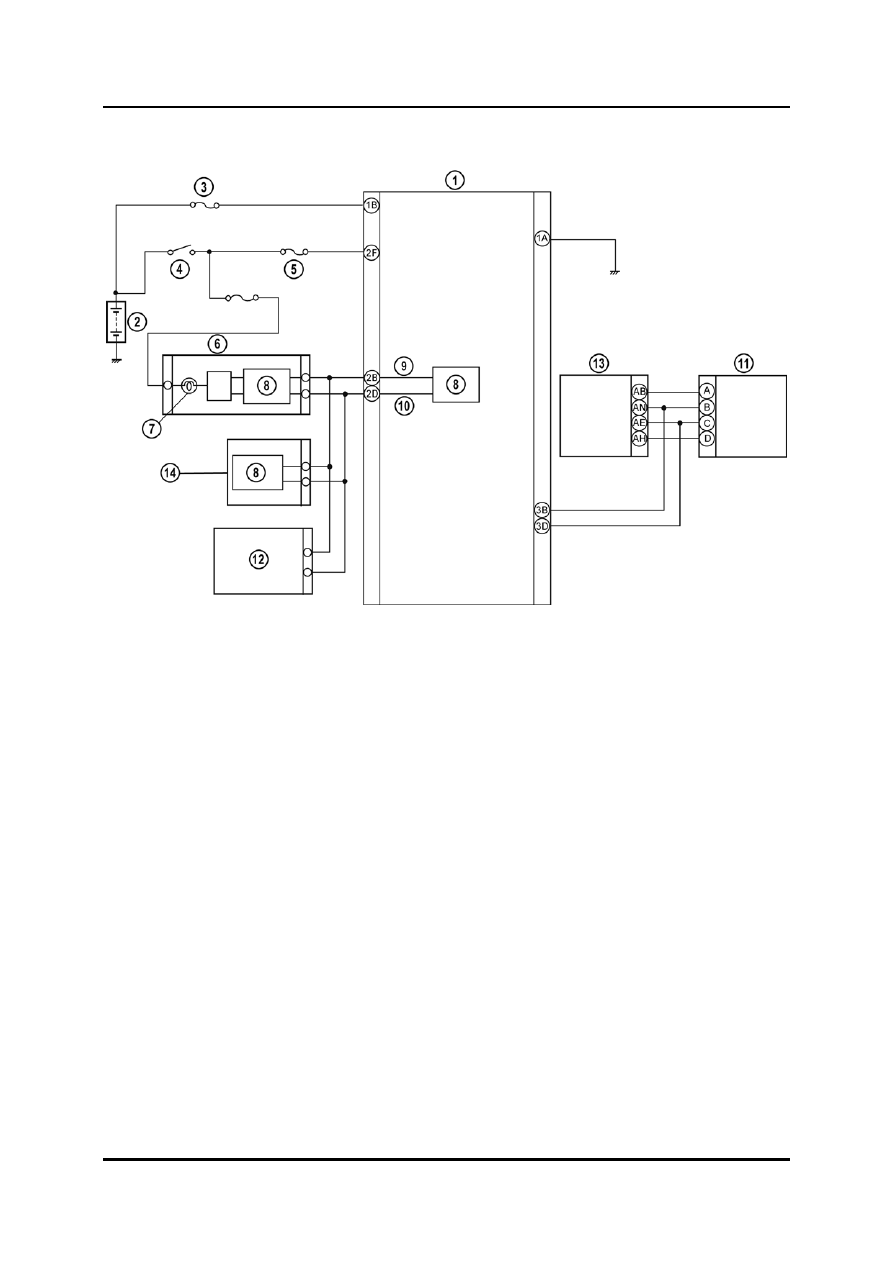

Электрическая схема



M5_06003



1

Модуль управления EHPAS

8

Управление CAN

2

Аккумуляторная батарея

9 CAN_L

3

Предохранитель EHPAS на 80 А 10

CAN_H

4

Выключатель зажигания 11

Датчик угла поворота рулевого

5

Предохранитель EHPAS на 5 А



управления

6

Приборный щиток 12

DLC-2

7

Предупредительная световая

13

DSC HU/CM



сигнализация EHPAS

14

PCM



Датчик угла поворота рулевого управления

•

Вместо использования датчика угла поворота рулевого управления, размещённого
в рулевом механизме, как в модели Mazda3, EHPAS модели Mazda5 использует
для определения скорости вращения рулевого управления датчик угла поворота
рулевого управления DSC (прикреплённый к рулевой колонке).

•

В автомобилях, в которых не установлена DSC, датчик угла поворота рулевого
управления всё же устанавливается на рулевой колонке.
