HVAC

Система управления

Блок системы управления микроклиматом

•

Вместе с механической системой воздушного кондиционирования используется
проводной блок системы управления микроклиматом.

•

Шкала режимов воздушного потока отличается микропереключателем для
перевода режима воздухозаборника на забор свежего воздуха, когда режим
циркуляции воздушных потоков установлен в положение оттаивания.


ПРИМ: Лампочки освещения можно заменять отдельно.

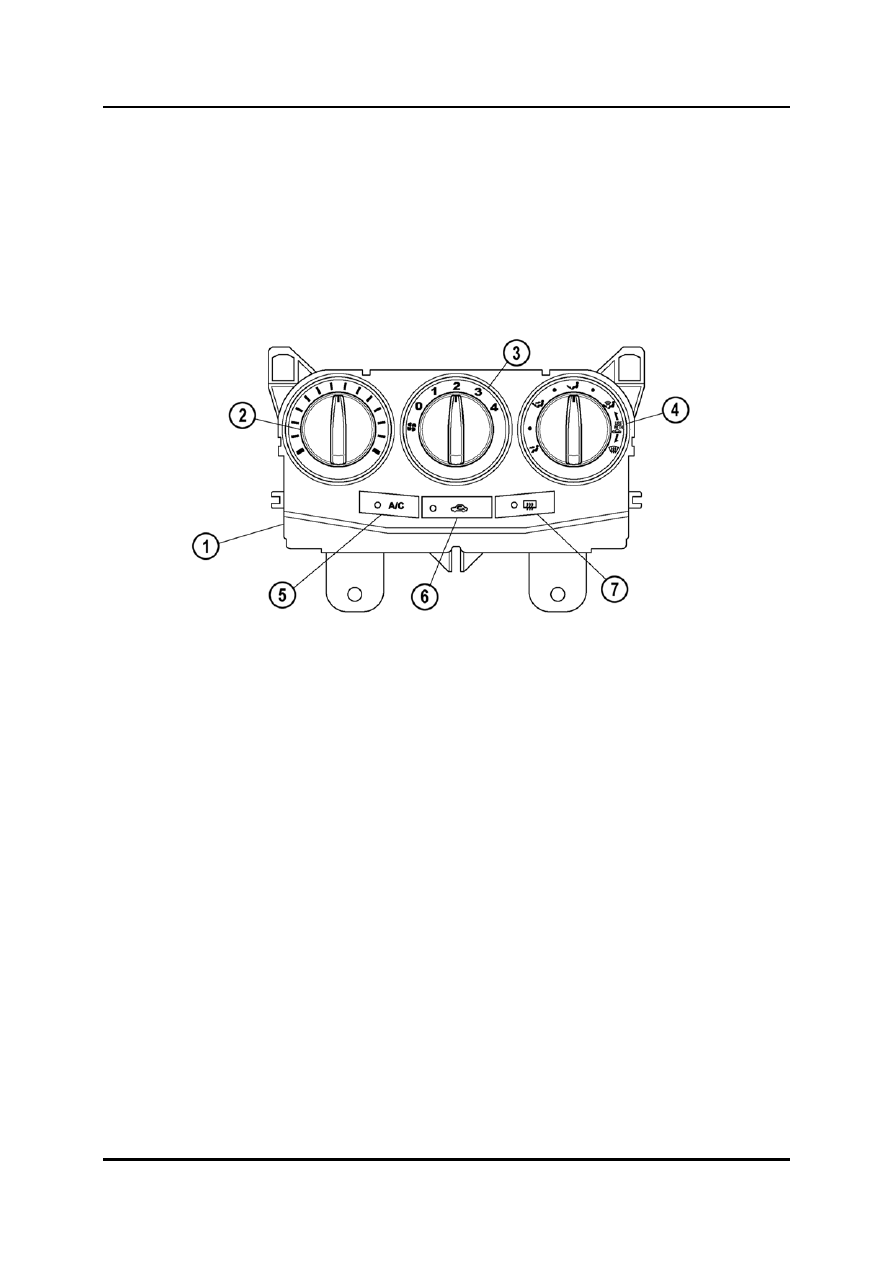

M5_07003



1

Блок управления микроклиматом 5

Переключатель системы

2

Шкала регулятора температуры



кондиционирования

3

Переключатель режимов вентилятора

6

Переключатель REC

4

Переключатель режимов циркуляции

7

Выключатель оттаивателя заднего



потоков воздуха



стекла



Обучение обслуживанию Mazda5

07-3



Система управления

HVAC

Работа

•

При включении системы воздушного кондиционирования блок управления
микроклиматом отсылает по кабелю сигнал “A/C on request” в BCM (Body Control
Module = модуль управления кузовом). BCM направляет эту информацию через
шину MS-CAN (Middle-Speed CAN = среднескоростная шина CAN) на приборный
щиток. Оттуда сигнал передаётся через шину HS-CAN (High-Speed CAN =
высокоскоростная шина CAN) в PCM, который соответственно управляет реле
системы воздушного кондиционирования и модулем управления вентилятором.

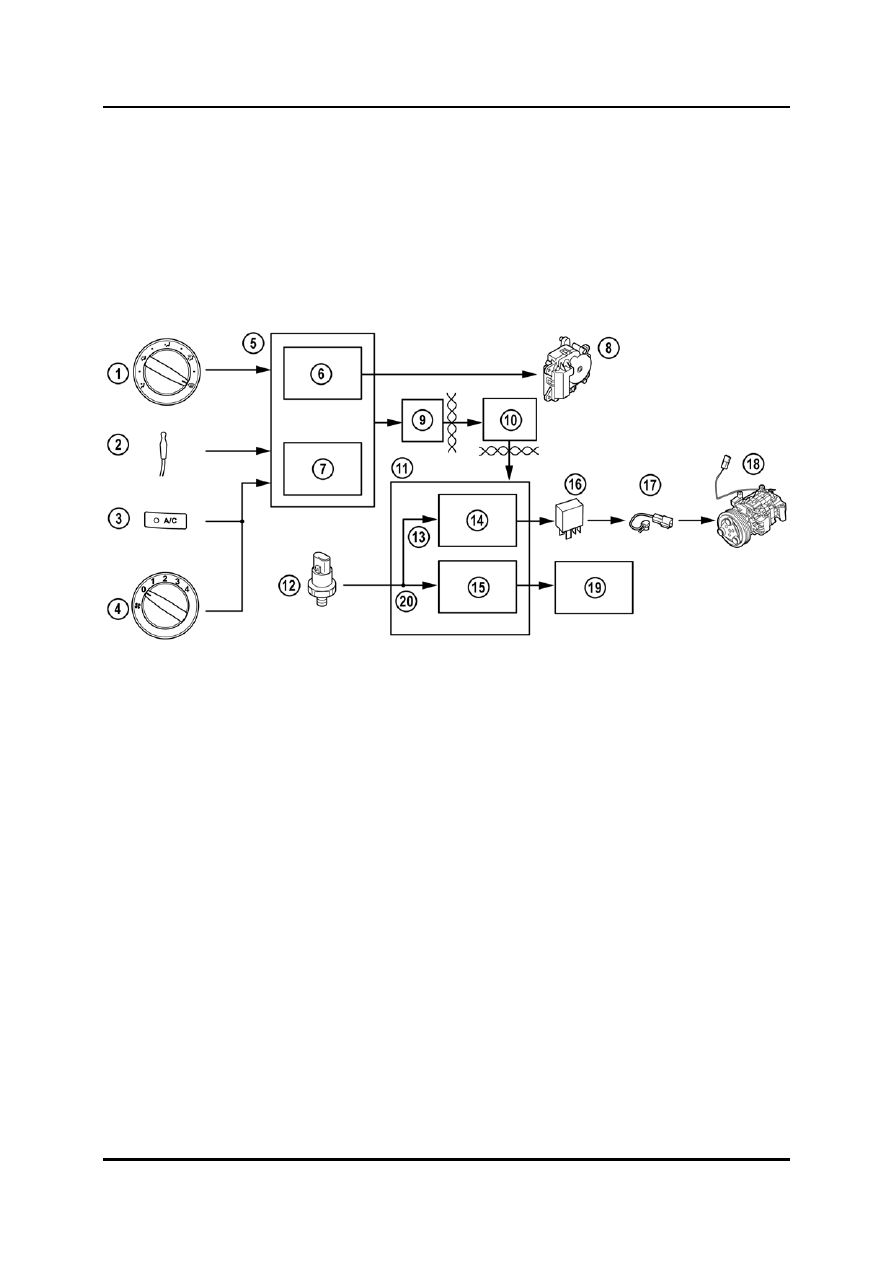

M5_07004



1

Переключатель режимов циркуляции

11

PCM



потоков воздуха 12

Датчик давления хладагента

2

Датчик температуры испарителя 13

Сигнал повышенного/пониженного

3

Переключатель системы



давления



кондиционирования

14

Управление отключением системы

4

Переключатель вентилятора



кондиционирования

5

Блок управления микроклиматом 15

Управление электрическим

6

Управление оттаивателем



вентилятором

7

Управление компрессором системы

16

Реле системы кондиционирования



воздушного кондиционирования 17

Защита статора и термическая защита

8

Привод воздухозаборника 18

Электромагнитная муфта

9 BCM

19

Модуль управления вентилятором

10

Приборный щиток

20

Сигнал среднего давления



07-4

Обучение обслуживанию Mazda5

HVAC

Система управления

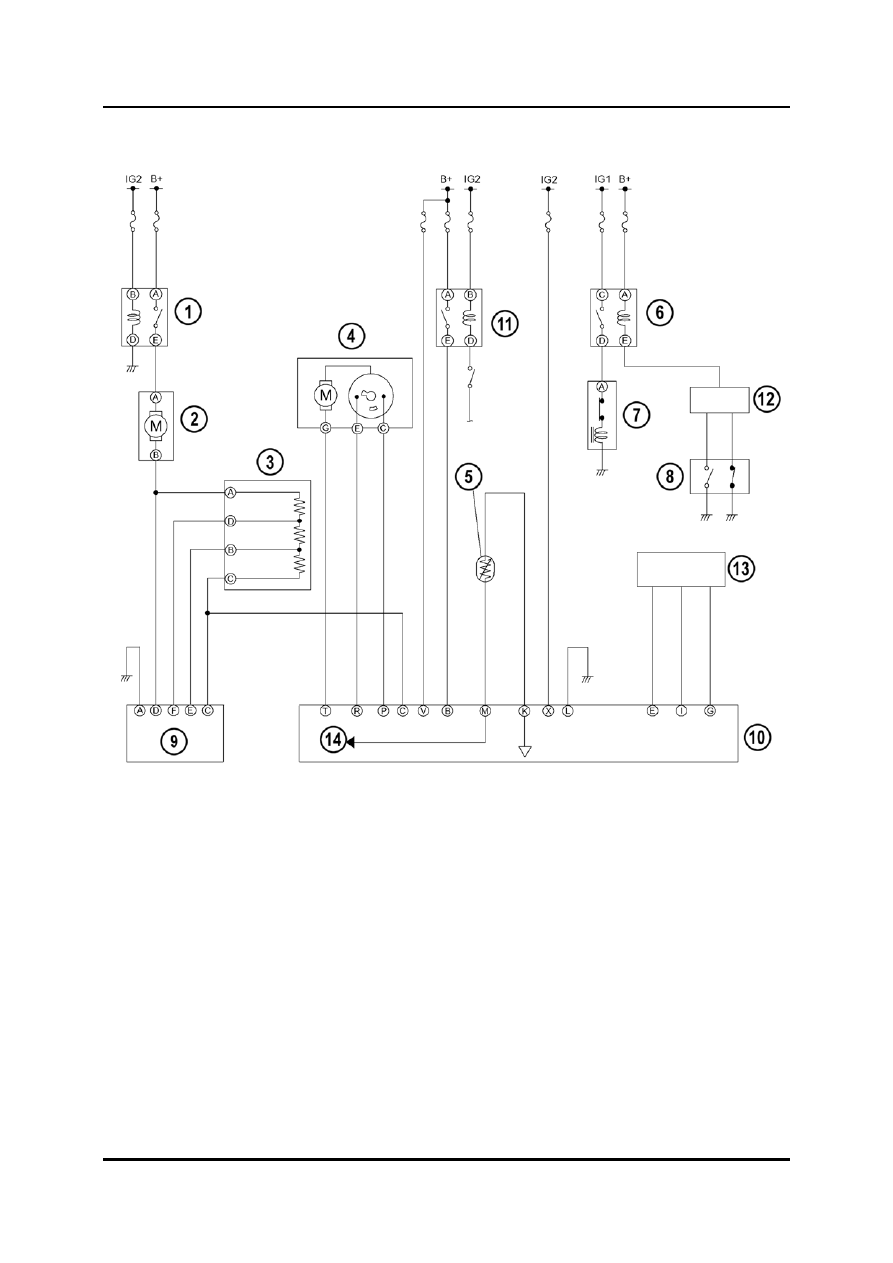

Электрическая схема



M5_07005



1

Реле вентилятора обдува 8

Датчик давления хладагента

2

Электродвигатель вентилятора обдува 9  Переключатель вентилятора

3

Резистор

10

Блок управления микроклиматом

4

Привод воздухозаборника 11

Реле TNS

5

Датчик температуры испарителя 12

PCM

6

Реле системы кондиционирования 13

BCM

7

Электромагнитная муфта 14

К CPU





Обучение обслуживанию Mazda5

07-5



Система управления

HVAC

Полностью автоматическая система воздушного кондиционирования

•

Управление полностью автоматической системой воздушного кондиционирования
по существу такое же, как в современной модели Mazda3 (BK).

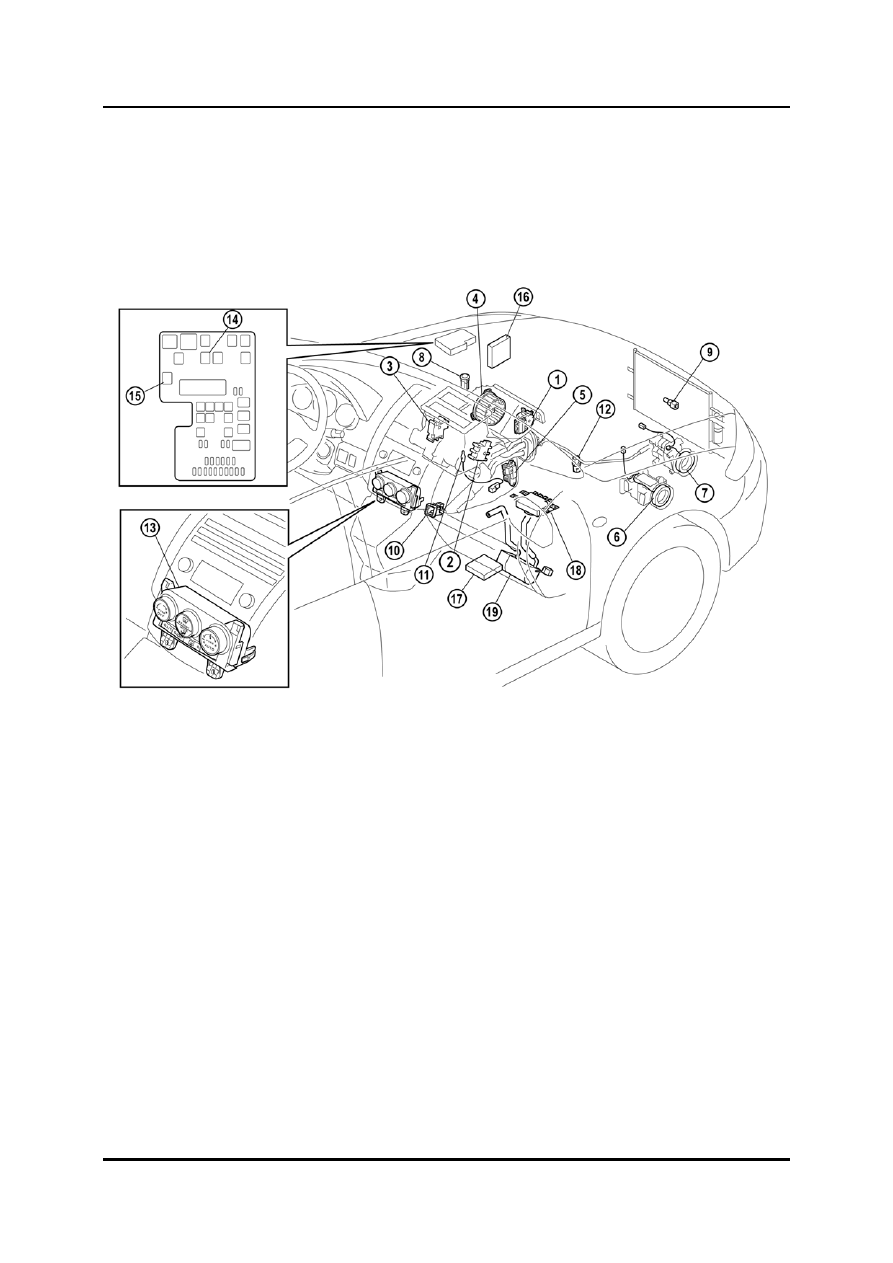

Расположение деталей



M5_07006



1

Привод воздухозаборника 10

Датчик температуры воздуха в салоне

2

Привод воздухосмесителя 11

Датчик температуры испарителя

3

Привод устройства циркуляции

12

Датчик давления хладагента



воздушных потоков 13

Блок управления микроклиматом

4

Электродвигатель вентилятора обдува 14  Реле системы кондиционирования

5

Мощный МОП-транзистор 15

Реле вентилятора обдува

6

Электромагнитная муфта (LF, L8)

16

PCM ( LF, L8)

7

Электромагнитная муфта (MZR-CD)

17 PCM

(MZR-CD)

8

Датчик солнечной радиации 18

BCM

9

Датчик температуры окружающего

19

Жидкостный отопитель (MZR-CD)



воздуха







07-6
