Mazda 5. Руководство - часть 21

Двигатель 2.0 MZR-CD

Система выброса

Датчик дифференциального давления DPF

•

Датчик дифференциального давления DPF определяет разницу давления
отработавших газов до и после DPF. Разность давлений является мерой
количества сажи, накопленной в фильтре (т.е., чем больше разность давлений, тем
больше количество сажи). Датчик расположен в моторном отсеке у перегородки и
подключён к точке замера до и после DPF с помощью трубопроводов давления.

•

Датчик дифференциального давления состоит из камеры давления со встроенным
полупроводниковым элементом. Электрическое сопротивление элемента
меняется, если его контур изменяется под воздействием давления.





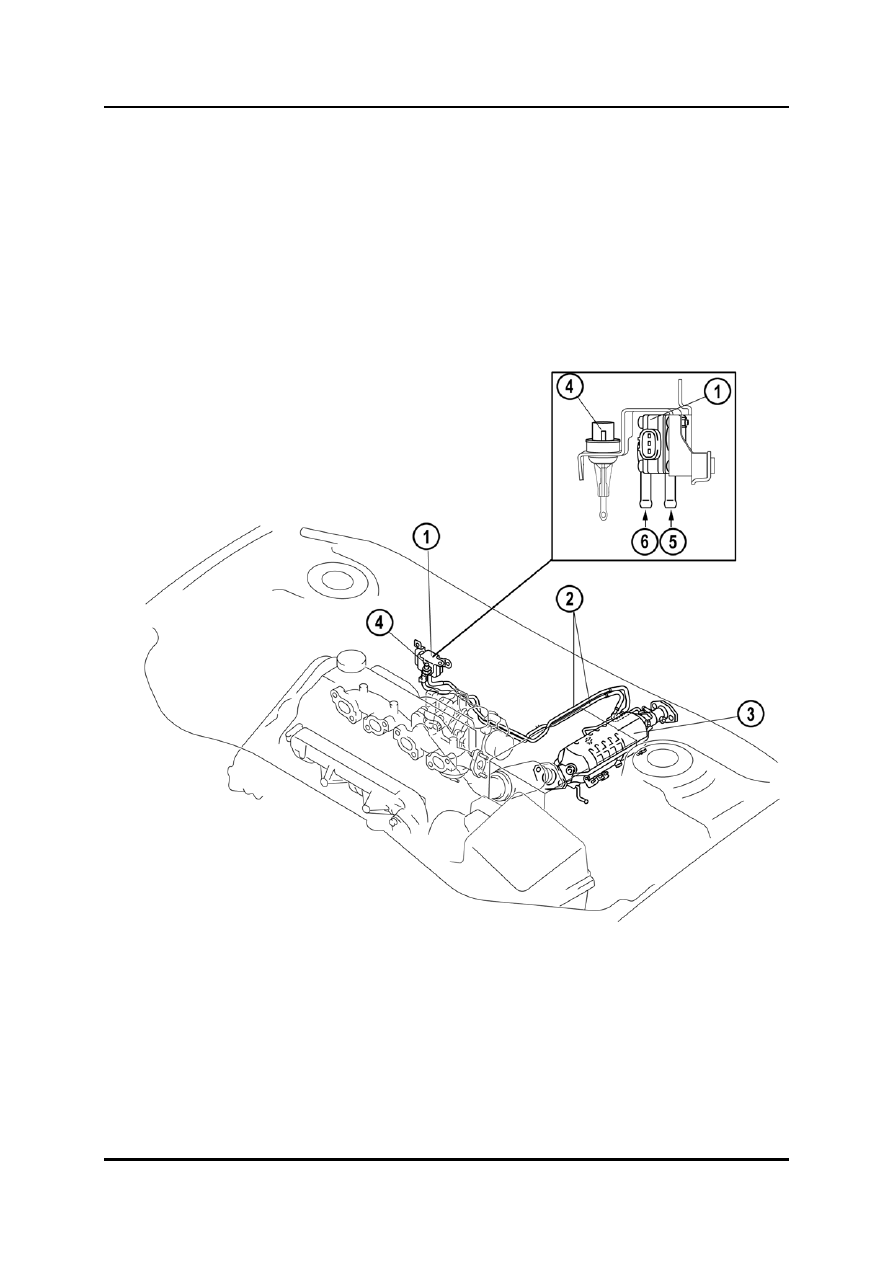

M5_01040




1

Датчик дифференциального давления

4

Датчик поправки на температуру

 DPF

5

Подключение к стандартному давлению

2

Трубопроводы давления 6

Подключение к высокому давлению

3

Окислительный каталитический
преобразователь и DPF









Обучение обслуживанию Mazda5

01-65

Система выброса

Двигатель 2.0 MZR-CD





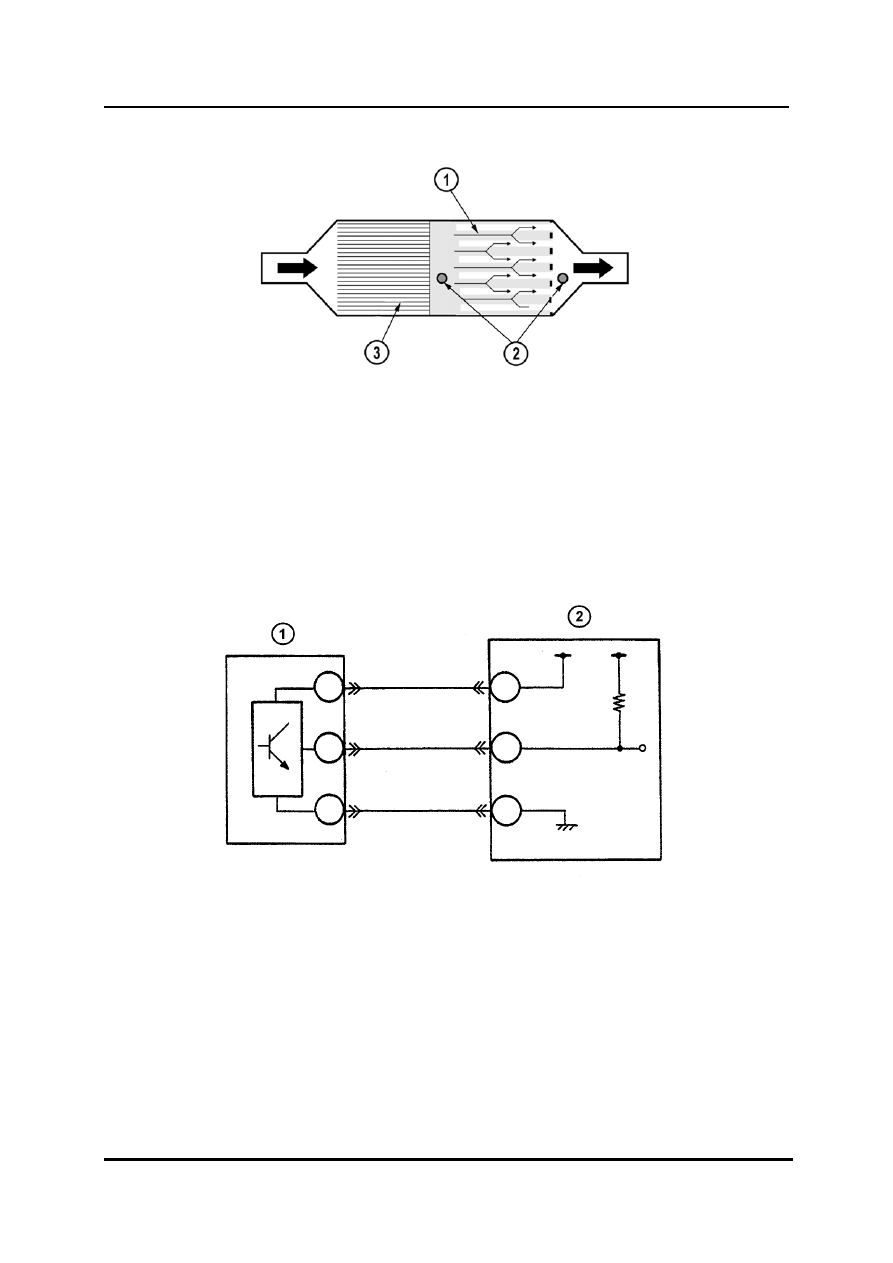

M5_01041



1 DPF

3  Окислительный каталитический

2

Подключения трубок датчика



преобразователь



дифференциального давления







•

Сигнал от датчика дифференциального давления используется для того, чтобы
определить, требует ли количество сажи регенерации фильтра. Кроме того, сигнал
служит для контроля за процессом регенерации.

•

Датчик дифференциального давления DPF подаёт в PCM аналоговый сигнал
напряжением от 0 до 5 В.





M5_01042



1

Датчик дифференциального давления
DPF

2 PCM



01-66

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Система выброса

•

Кроме того, датчик дифференциального давления DPF отличается наличием
датчика температурной коррекции, который находится на кронштейне датчика
дифференциального давления и определяет температуру в моторном отсеке.
Датчик представляет собой термостойкий резистор с NTC, т.е., его сопротивление
уменьшается, когда поднимется температура. Датчик температурной коррекции
подаёт в PCM аналоговый сигнал напряжением от 0 до 5 В.

•

Датчик температурной коррекции используется для введения поправки на
термические характеристики датчика дифференциального давления DPF.



ПРИМ: Поскольку выходные характеристики датчика дифференциального давления

DPF настраиваются в процессе установки на кронштейн, всегда заменяйте
датчик и кронштейн единым блоком.



ПРИМ: После замены датчика дифференциального давления DPF следует выполнить

несколько шагов, чтобы гарантировать его правильную работу (обратитесь к
разделу «Система управления, обслуживание и ремонт»).





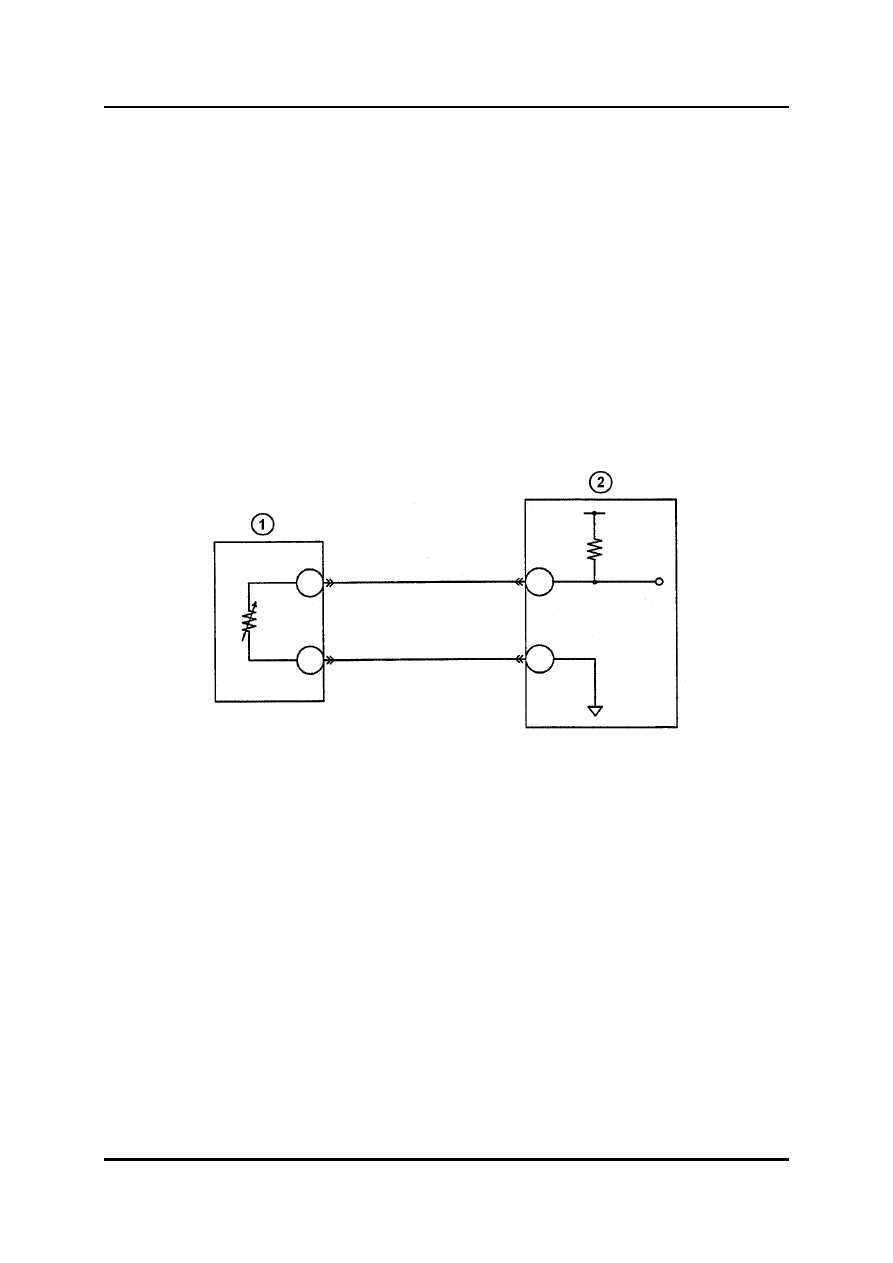

M5_01042A



1

Датчик температурной коррекции 2

PCM





Обучение обслуживанию Mazda5

01-67

Система выброса

Двигатель 2.0 MZR-CD

Диагностика

•

Поскольку сам фильтр создаёт определённое противодействие потоку
отработавших газов, сигнал от датчика дифференциального давления
используется также для определения состояния фильтра.





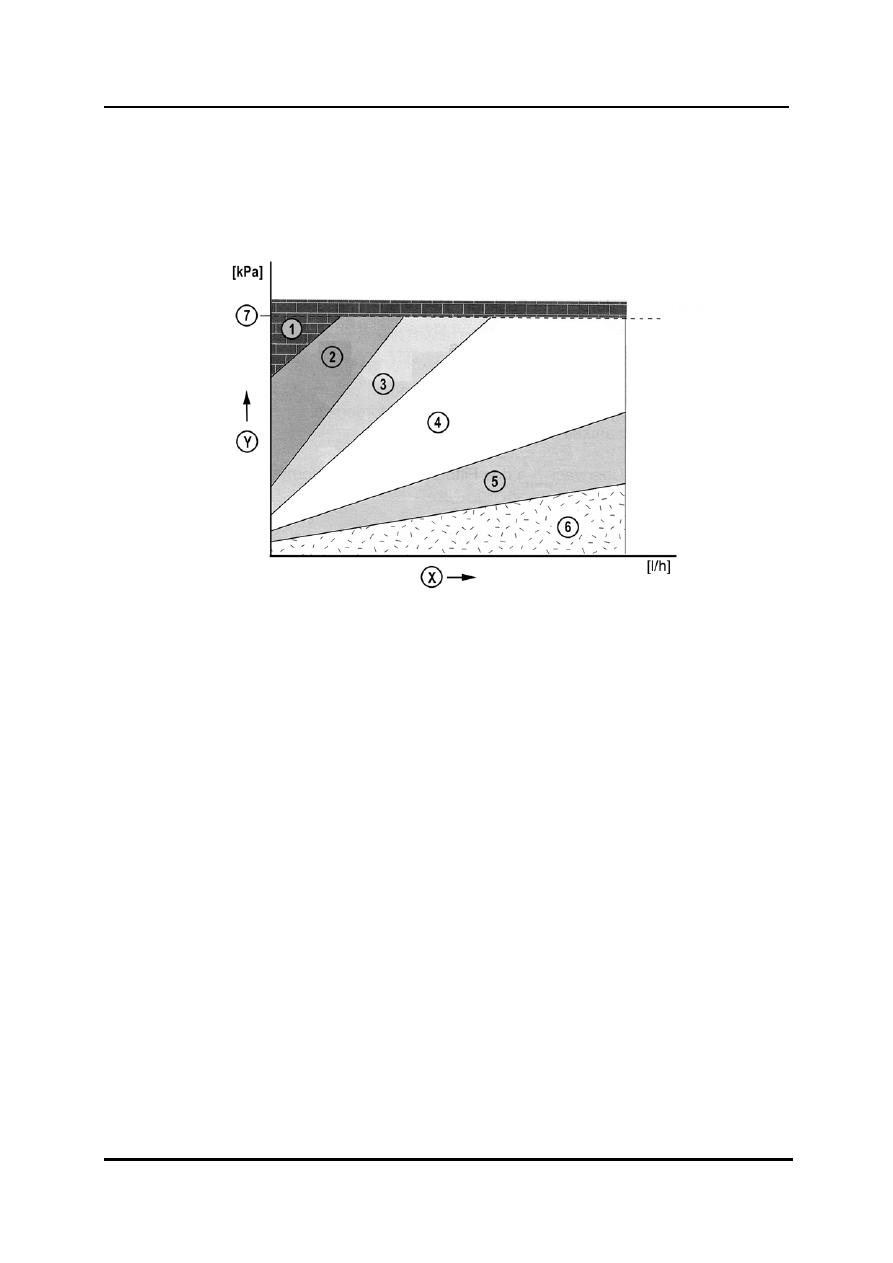

M5_01043



X

Объёмный расход отработавших газов Y

Дифференциальное давление

1

Состояние засорения фильтра 5

Состояние регенерированного фильтра

2

Состояние перегруженного фильтра 6

Состояние испорченного фильтра

3

Состояние нагруженного фильтра 7

Предел дифференциального давления

4

Промежуточное состояние фильтра







•

Если значение, измеренное датчиком дифференциального давления DPF, выше
определённого предела, DPF признаётся засорившимся. Тогда PCM запоминает
соответствующий DTC, включает MIL и включает режим постепенного возврата в
исходное состояние.

•

Засорение DPF часто является результатом чрезмерного выброса сажи
двигателем (например, из-за того, что клапан EGR залип в открытом состоянии,
утечки в системе всасывания воздуха и т. д.) или может быть отнесено на счёт
множества неудавшихся процессов регенерации. Для устранения этого
затруднения следует выполнить регенерацию вручную с помощью WDS
(обратитесь к разделу «Система управления, Обслуживание и ремонт»).



01-68

Обучение обслуживанию Mazda5
