Двигатель 2.0 MZR-CD

Система выброса

Охладитель EGR

•

Со стороны коробки передач двигателя введён охладитель EGR (системы
рециркуляции отработавших газов).





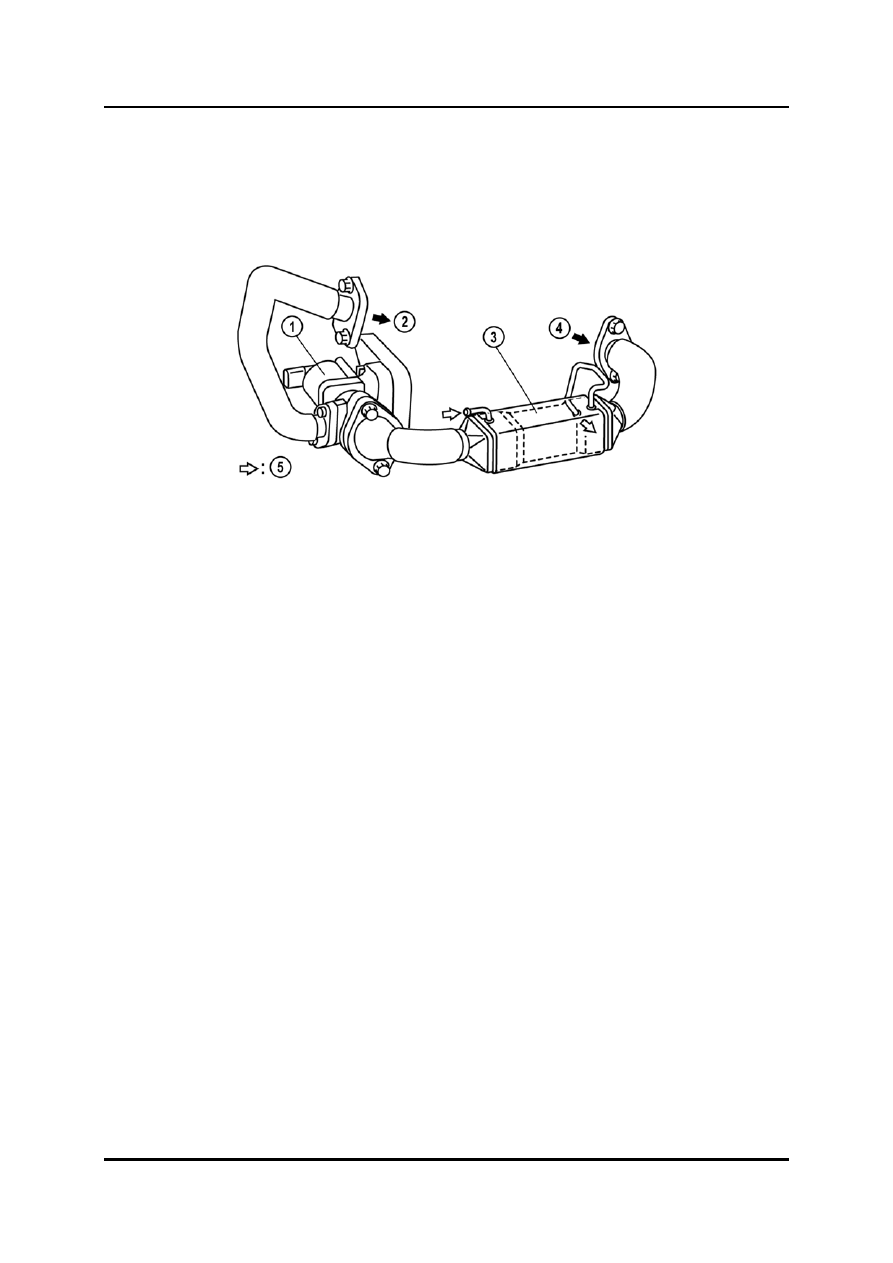

M5_01061



Клапан EGR

От выпускного коллектора

К впускному коллектору 5

Поток охлаждающей жидкости двигателя

Охладитель EGR










Обучение обслуживанию Mazda5

01-57

Система выброса

Двигатель 2.0 MZR-CD

Впускной запорный клапан

•

Введён ISV (Intake Shutter Valve = впускной запорный клапан) с двигателем DC и
датчиком положения. Понижающая передача обеспечивает, чтобы большой угол
поворота двигателя преобразовывался в маленький угол поворота клапана.

•

Корпус клапана присоединён к контуру охлаждающей жидкости двигателя, чтобы
предотвратить замораживание ISV при низких температурах окружающего воздуха.





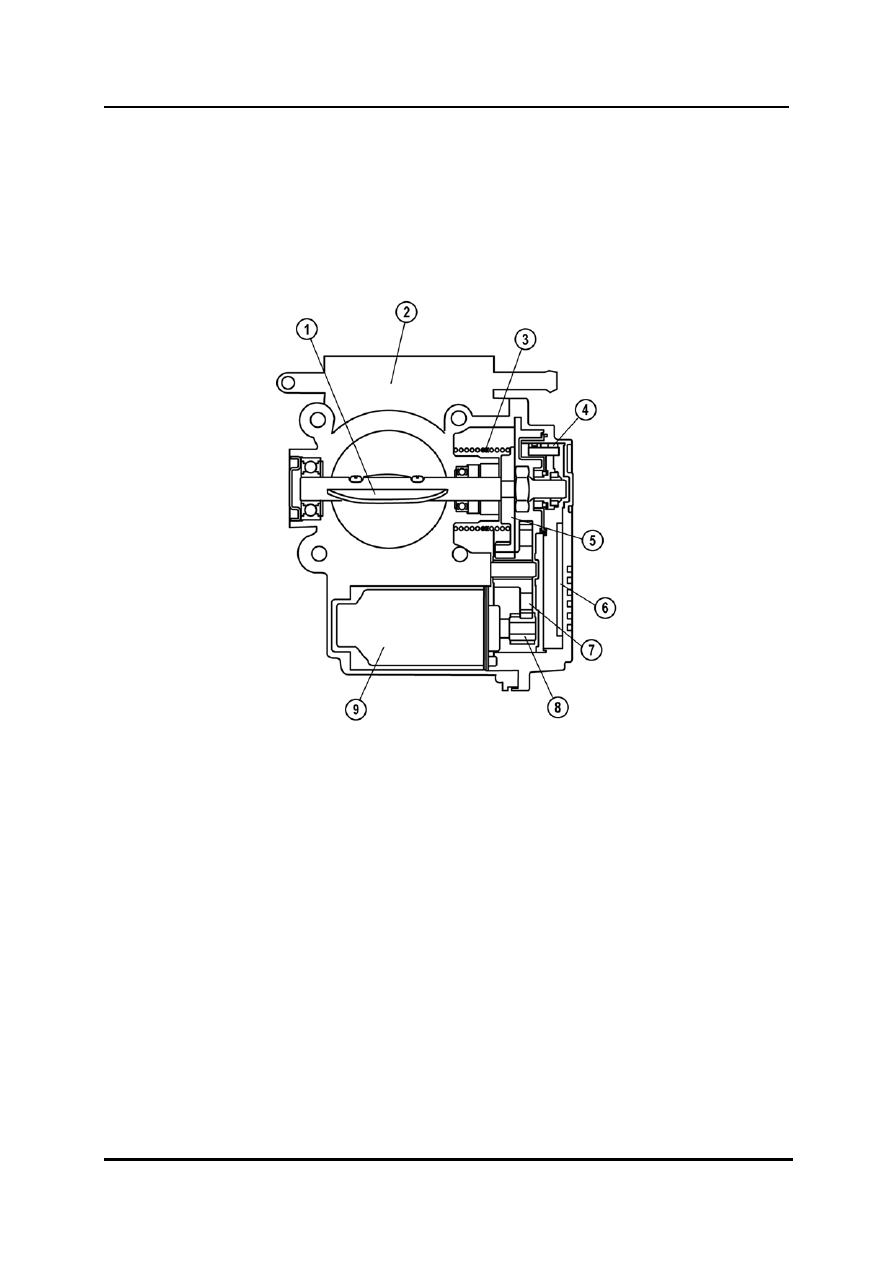

M5_01035


1 ISV

6 Схема управления приводом

Корпус клапана 7

Промежуточная передача

Возвратная пружина 8

Ведущая передача

Статор с элементом на эффекте холла 9

Двигатель постоянного тока

Ведомая передача с магнитным ротором







01-58

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Система выброса

•

Положением ISV управляет PCM, который включает двигатель постоянного тока
посредством сигнала рабочего цикла.





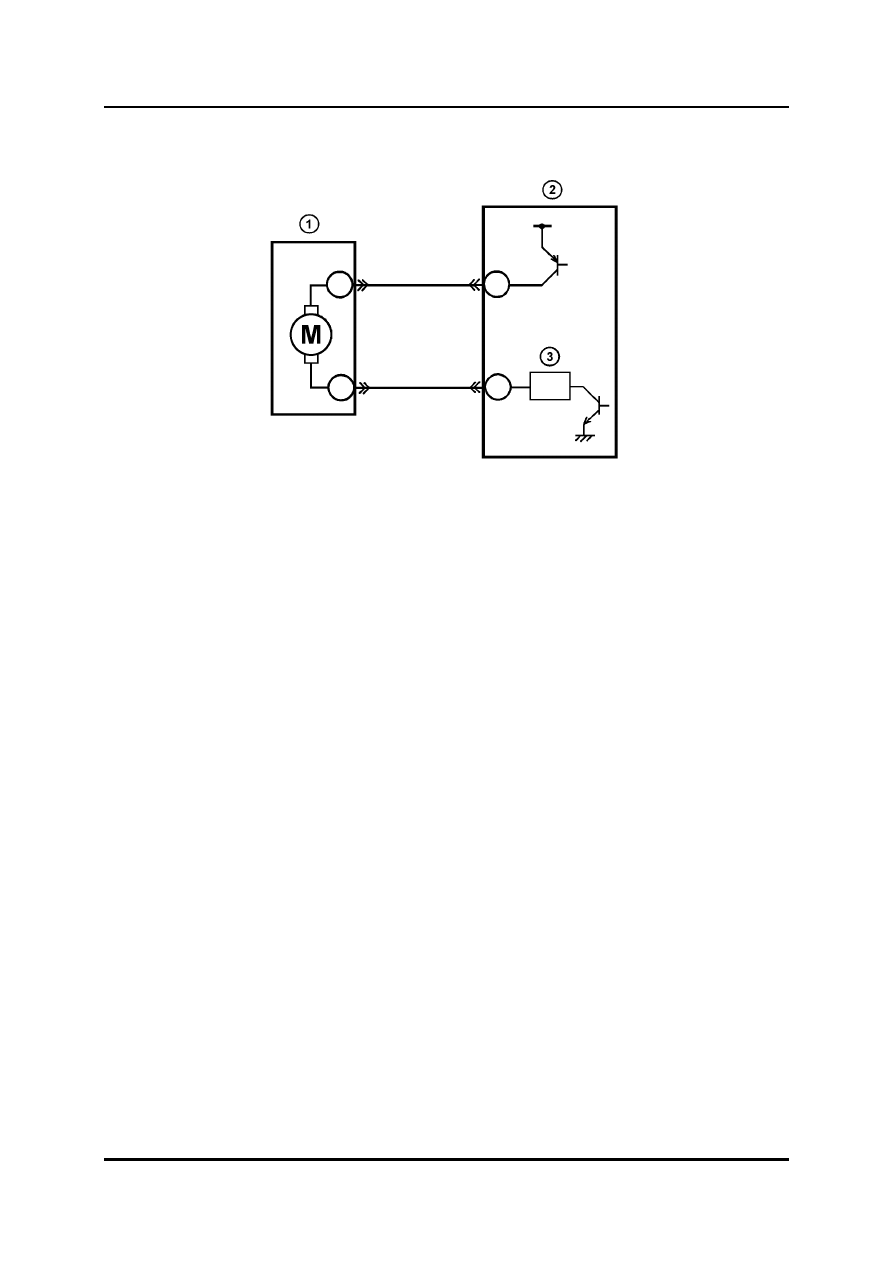

M5_01033



Двигатель постоянного тока 3

Схема обнаружения тока

2 PCM






•

Если требуется высокая скорость EGR, PCM задаёт двигателю DC длительный
рабочий цикл. В результате ISV закрывается наполовину, уменьшая сечение
впускной трубки. Таким образом, во впускном коллекторе создаётся вакуум, и
может подвергаться рециркуляции большое количество отработавших газов.

•

Если требуется низкая скорость EGR, PCM задаёт двигателю DC короткий рабочий
цикл. В результате ISV открывается, предоставляя полное сечение впускной
трубки. Таким образом, во впускном коллекторе создаётся атмосферное давление
или давление наддува (в зависимости от условий эксплуатации), и только
небольшое количество отработавших газов может подвергаться рециркуляции.

•

Если двигатель выключен, PCM задаёт двигателю DC максимальный рабочий
цикл. В результате, ISV закрывается полностью, и воздух в двигатель совсем не
втягивается, предотвращая противодействующие движения во время выключения.


Обучение обслуживанию Mazda5

01-59

Система выброса

Двигатель 2.0 MZR-CD

•

Чтобы удалить какие бы то ни было сажистые отложения из ISV, каждый раз при
выключении двигателя включается режим чистки. Поэтому PCM приводит в
действие ISV таким образом, что он совершает движение от полностью открытого
до полностью закрытого положения несколько раз. Этот процесс занимает
примерно 10 сек.

•

PCM управляет двигателем DC сигналом рабочего цикла 0В/12В.



ПРИМ: Если система ISV отказывает, ISV остаётся в открытом положении, в котором

не создаётся никакого вакуума.



•

Датчик положения ISV встроен в крышку корпуса клапана и определяет положение
ISV с помощью датчика, основанного на эффекте Холла. Датчик состоит из статора
с элементом на эффекте холла и магнитного ротора, прикреплённого к ведомой
передаче.





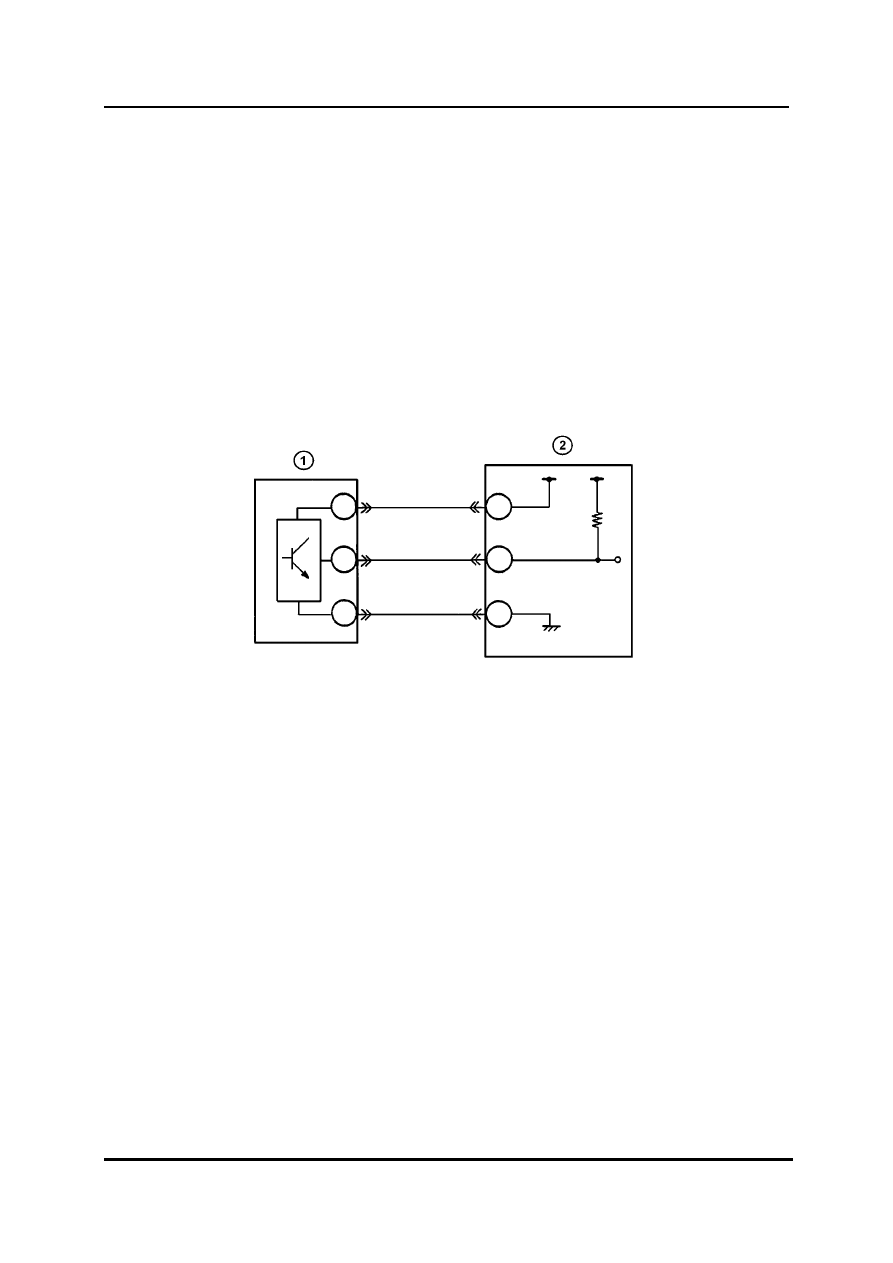

M5_01036

Датчик положения ISV

PCM




•

Когда магнитный ротор вращается, в элементе на эффекте холла генерируется
напряжение. Поскольку напряжение холла очень низкое, оно усиливается и
подаётся в PCM.



ПРИМ: После замены ISV его адаптационные значения должны быть заново

установлены в PCM, а датчик положения ISV должен быть установлен в
исходное состояние (обратитесь к разделу «Система управления,
обслуживание и ремонт).
