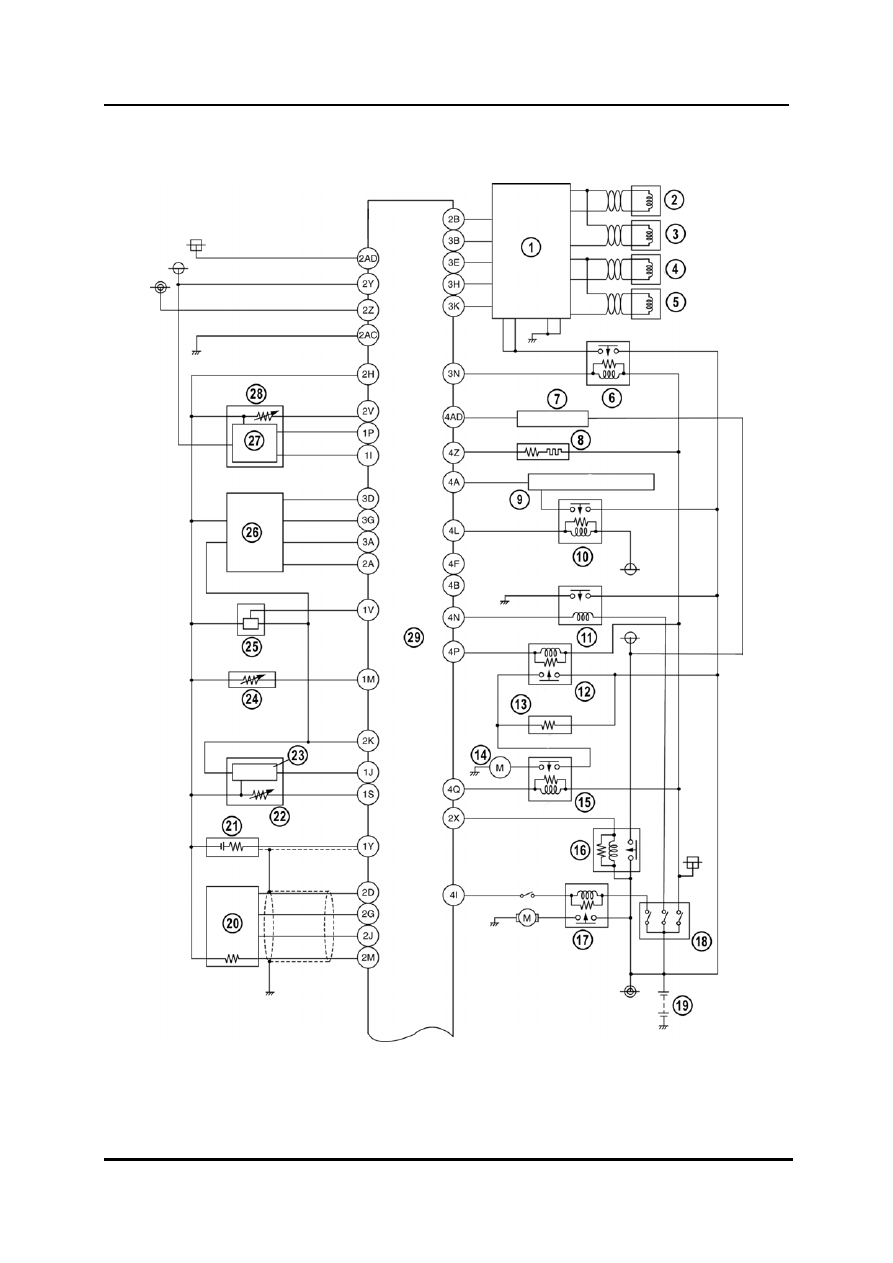

L3 Turbo Двигатель Схема электрических соединений системы управления
M6-MPS_01045 01-52 Двигатель L3 Turbo
1 Модуль управления форсунками 17 Реле стартера 18 Выключатель зажигания 3 Топливная форсунка № 2 19 Аккумуляторная батарея 4 Топливная форсунка № 3 20 HO2S (передний) 5 Топливная форсунка № 4 21 HO2S (задний) 6 Реле управления форсунками 22 Датчик температуры воздуха наддува 8 Нагреватель датчика HO2S (задний) коллекторе 9 Модуль управления вентилятором 24 Датчик температуры охлаждающей 10 Реле вентиляторов (главное) жидкости двигателя 11 Реле системы кондиционирования 25 Датчик давления топлива 12 Реле скорости топливного насоса 26 Датчик APP

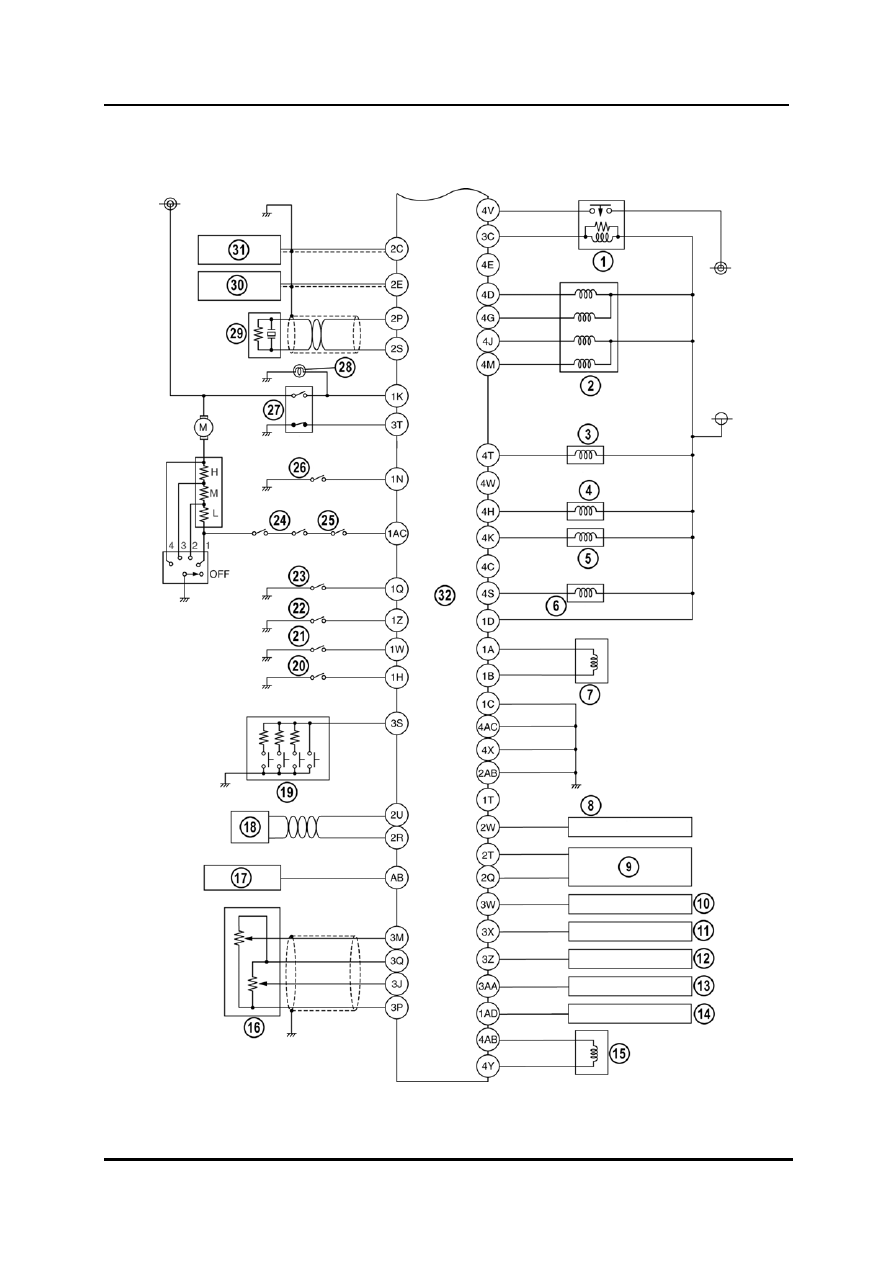

L3 Turbo Двигатель Схема электрических соединений системы управления (Продолжение)
M6-MPS_01046 01-54 Двигатель L3 Turbo
1 Управляемое по проводам реле 17 Генератор = рециркуляция отработавших газов) 18 CAN (Controller Area Network = сеть контроллеров) 3 Продувочный электромагнитный 19 Датчик стабилизатора скорости клапан 20 Выключатель CPP 4 Электромагнитный клапан управления 21 Выключатель нейтрали перепускной заслонки 22 Датчик PSP 5 Регулируемый вихревой 23 Выключатель давления в системе электромагнитный клапан
кондиционирования (средний) 6 OCV
24 Выключатель системы 7 Клапан соленоида управления
кондиционирования (при повышенном сливного клапана (насос высокого
и пониженном давлении) давления) 25 Переключатель режимов системы 8 Приборный щиток воздушного кондиционирования 9 Катушка (система иммобилайзера) 26 Выключатель регулируемого 10 Катушка зажигания № 1 вихревого запорного клапана 11 Катушка зажигания № 2 27 Выключатель тормоза 12 Катушка зажигания № 3 28 Сигнальная лампочка тормоза 13 Катушка зажигания № 4 29 KS 14 Генератор (катушка возбуждения) 30 Датчик положения распределит. вала заслонки 32 PCM
|
|
|
