Mazda 6 MPS. Руководство - часть 14
Двигатель L3
Turbo

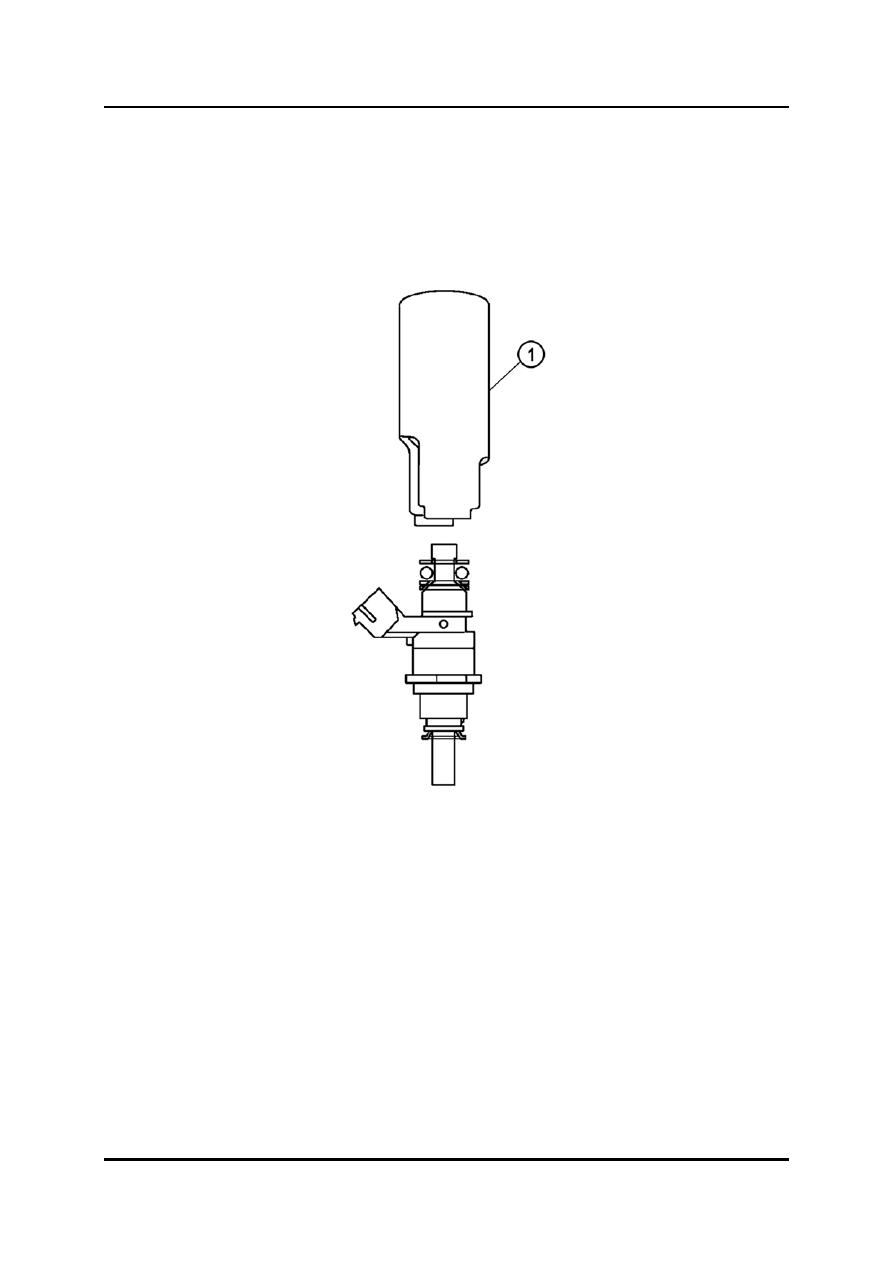

SST для снятия форсунки
•
Чтобы удалить из головки блока цилиндров потенциально заклиненную форсунку,
можно использовать для её освобождения новый SST 49 G013 101.
•
Полное вращательное движение невозможно, поскольку это привело бы к
выламыванию разъёма.
M6-MPS_01055
1 SST 49 G013 101
L3 Turbo
Двигатель

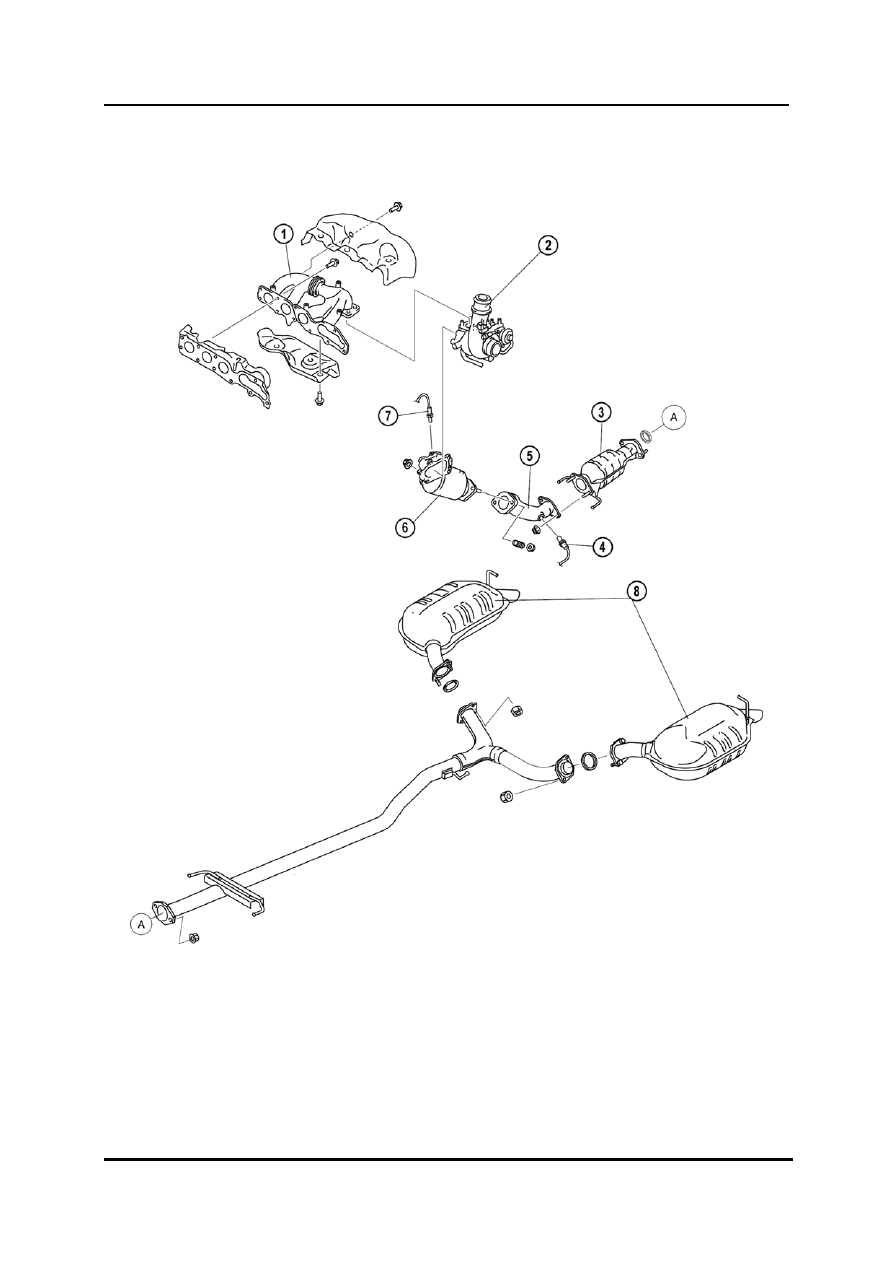

Система выпуска
M6-MPS_01042
1 Выпускной коллектор
5 Приёмная труба глушителя
2 Турбокомпрессор 6 WU-TWC
3 TWC (Three Way Catalyst = каталити- 7 Передний датчик HO2S
ческий трёхкомпонентный нйтрализатор) 8 Основной глушитель
4 Задний HO2S (Heated Oxygen Sensor =
подогреваемый кислородный датчик)
01-48
Двигатель L3
Turbo
Система управления
Пункт
Техническая характеристика
Выключатель нейтрали
ON/OFF
Выключат. CPP (положения педали сцепления)
ON/OFF
Датчик ECT (температ.охл.жидк.двигат.)
Термистор
Датчик IAT (температуры всасываемого воздуха)
(Внутри MAF)
Термистор
Датчик температ.в оздуха наддув а (Внутри MAP)
Термистор
Датчик TP (полож.дросс.засл.)
Элемент Холла
Датчик APP (положения педали акселератора)
Элемент Холла
Прив од клапана дроссельной заслонки
Электродв игатель постоянного тока
Датчик MAF (масс.расход возд.)
Нить накала
Передний датчик HO2S
Датчик соотн.компонент.топлив ов озд.смеси полн.диап.
Задний датчик HO2S
Датчик соотн.компонент.топлив ов озд.смеси ступ.типа
Датчик BARO (барометрическон дав ление)
(Внутри PCM)
Пьезоэлектрический элемент
KS (Knock Sensor = датчик детонации)
Пьезоэлектрический элемент
Датчик MAP (абс. давления в коллекторе)
Пьезоэлектрический элемент
Датчик дав ления топлив а
Пьезоэлектрический элемент
Датчик CKP (положения коленчатого вала)
Датчик GMR (супермагниторезистивный)
Датчик CMP
Датчик GMR
Выключатель тормозов
ON/OFF
M6-MPS_T01003

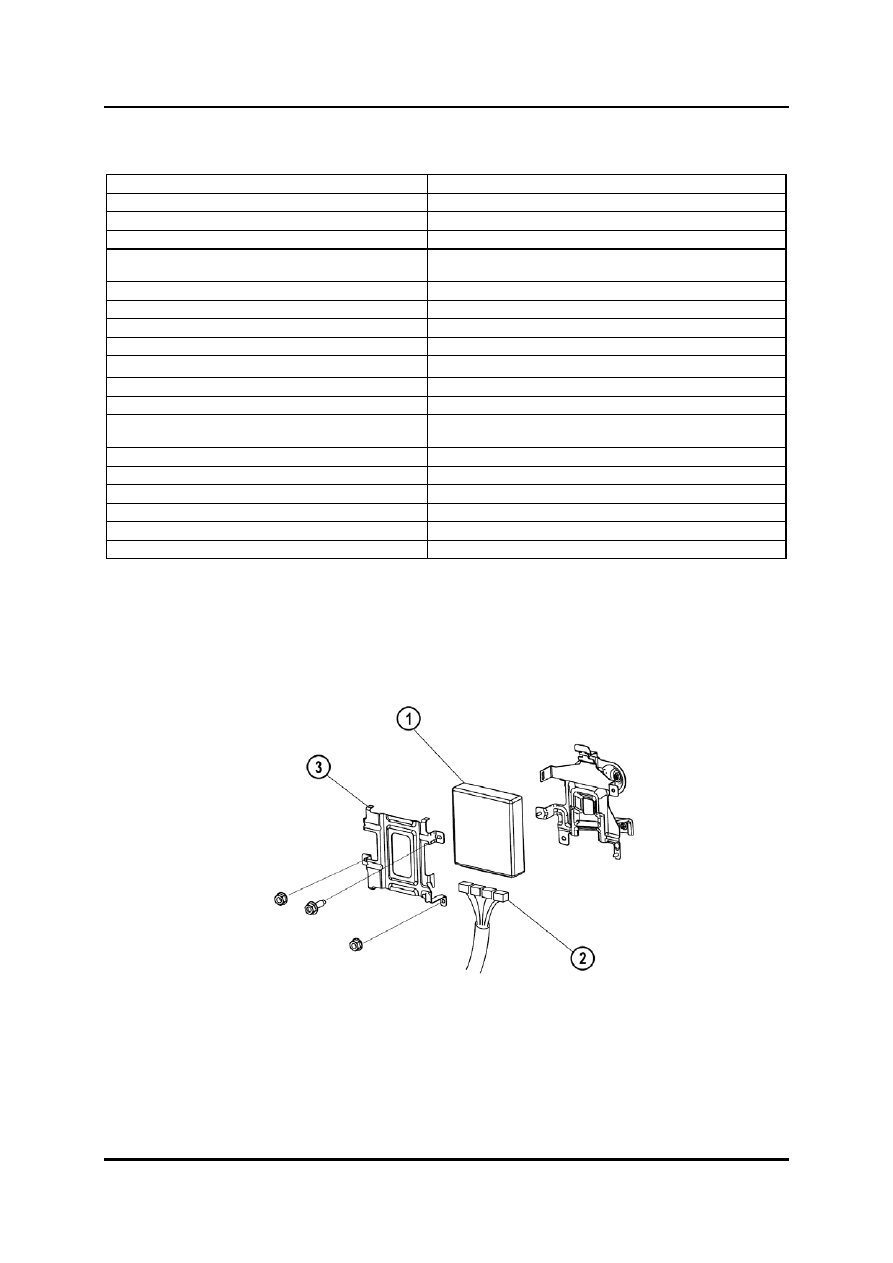

PCM
•
Внедрён PCM со встроенным датчиком барометрического давления и 117-
контактным (из четырёх блоков) разъёмом.
M6-MPS_01043
1 PCM
3 Крышка PCM
2 Разъём PCM
L3 Turbo
Двигатель

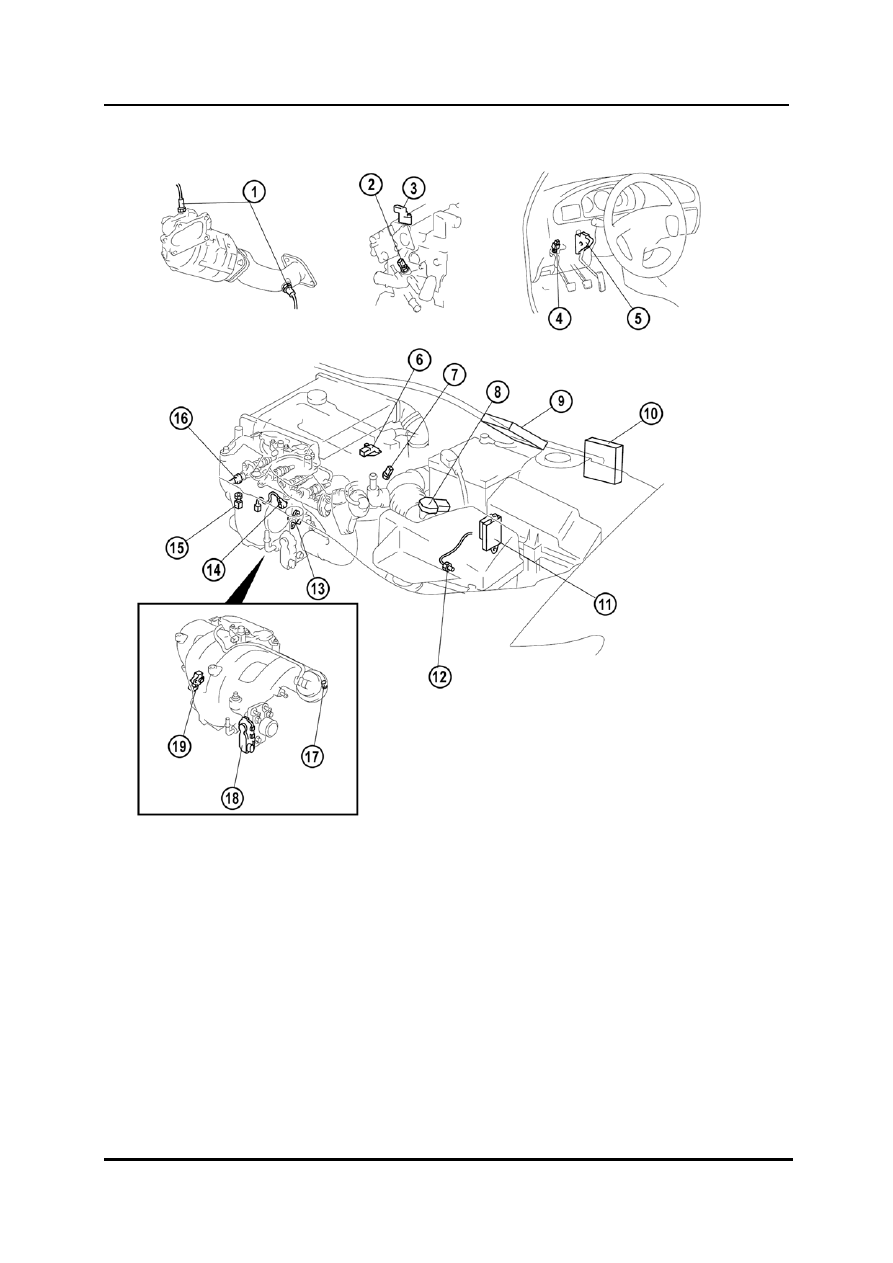

Конструкция системы управления
M6-MPS_01044
1 HO2S
10 PCM (LHD (Left Hand Drive = левостороннее
2 Датчик температуры охлаждающей
управление))
жидкости двигателя 11
Модуль управления форсунками
3 Датчик положения распределит. вала 12
Выключатель нейтрали
4 Выключатель сцепления 13
Датчик CKP
5 Датчик APP
14 KS
6 Датчик положения распределит. вала 15
Датчик PSP (Power Steering Pressure =
7 Датчик температуры охлаждающей
давление в системе рул. привода с усилит.)
жидкости двигателя 16
Датчик давления топлива
8 Датчик массового расхода
17 Выключатель регулируемого вихревого
воздуха/температуры всасываем. воздуха
запорного клапана
9 PCM (RHD (Right Hand Drive =
18 Датчик TP и привод дроссельной заслонки
правостороннее управление))
19 Датчик MAP / температуры воздуха наддува
01-50
