Подвеска



Подвеска

Общие характеристики

•

Конструкция и принцип работы подвески, по сути, перенесены из современной
модели Mazda3, за исключением следующих особенностей:

–

Модифицированы передние амортизаторы

–

Изменено положение рычага поворотной цапфы

–

Задние двухтрубные амортизаторы заменены однотрубными амортизаторами с
большим диаметром поршня (аналогичными установленным на модели
Mazda5)

–

Изменено положение задней поперечной стойки

–

Изменено положение крепления заднего стабилизатора



Обучение обслуживанию Mazda3 F/L

02-1



Подвеска

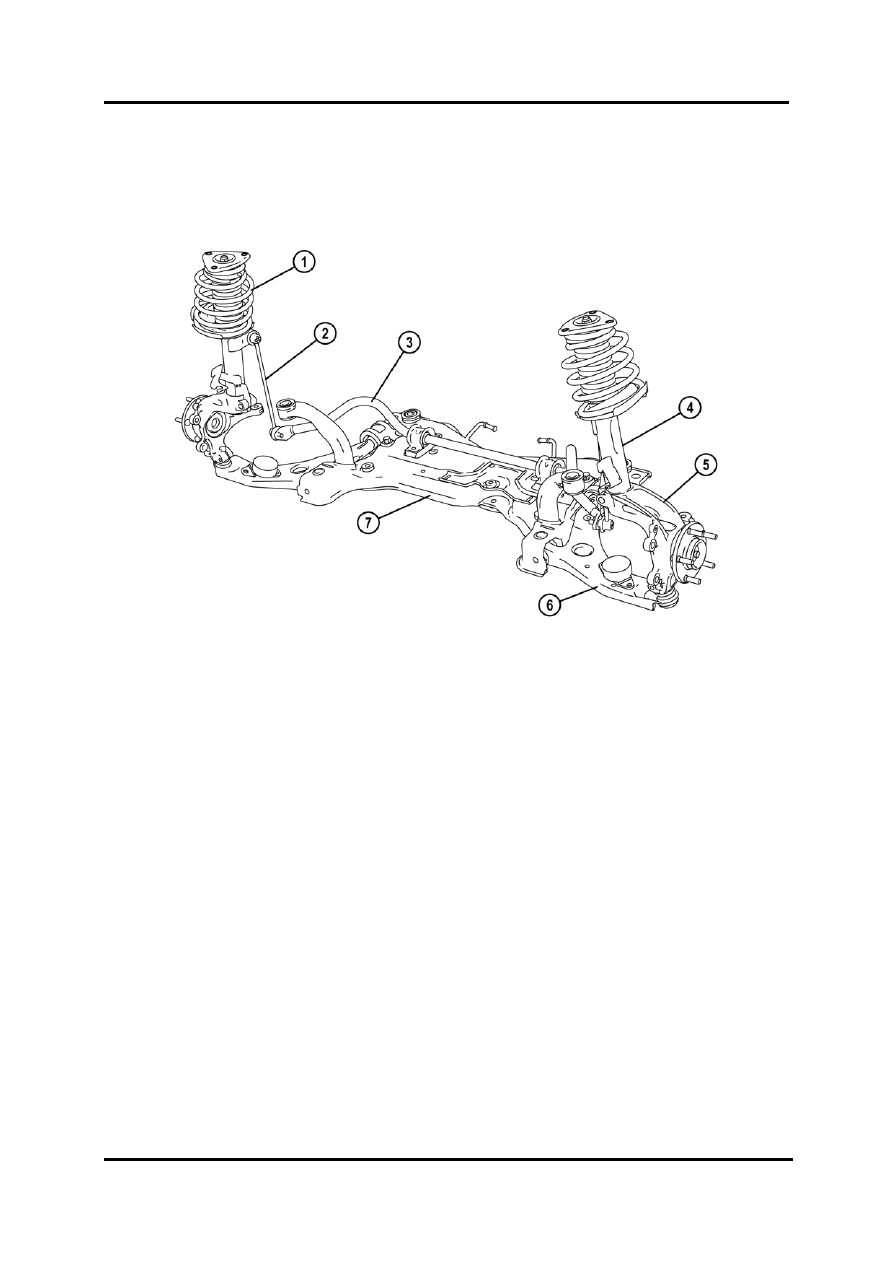

Передняя подвеска

•

Положение рычага поворотной цапфы изменено для того, чтобы уменьшить
расхождение колёс при езде по неровностям.





M3FL_02002



1  Спиральная пружина

5 Поворотная цапфа

2  Управляющая стойка стабилизатора

6 Нижний рычаг

3  Стабилизатор

7 Поперечная балка

4  Амортизатор






02-2

Обучение обслуживанию Mazda3 F/L

Подвеска



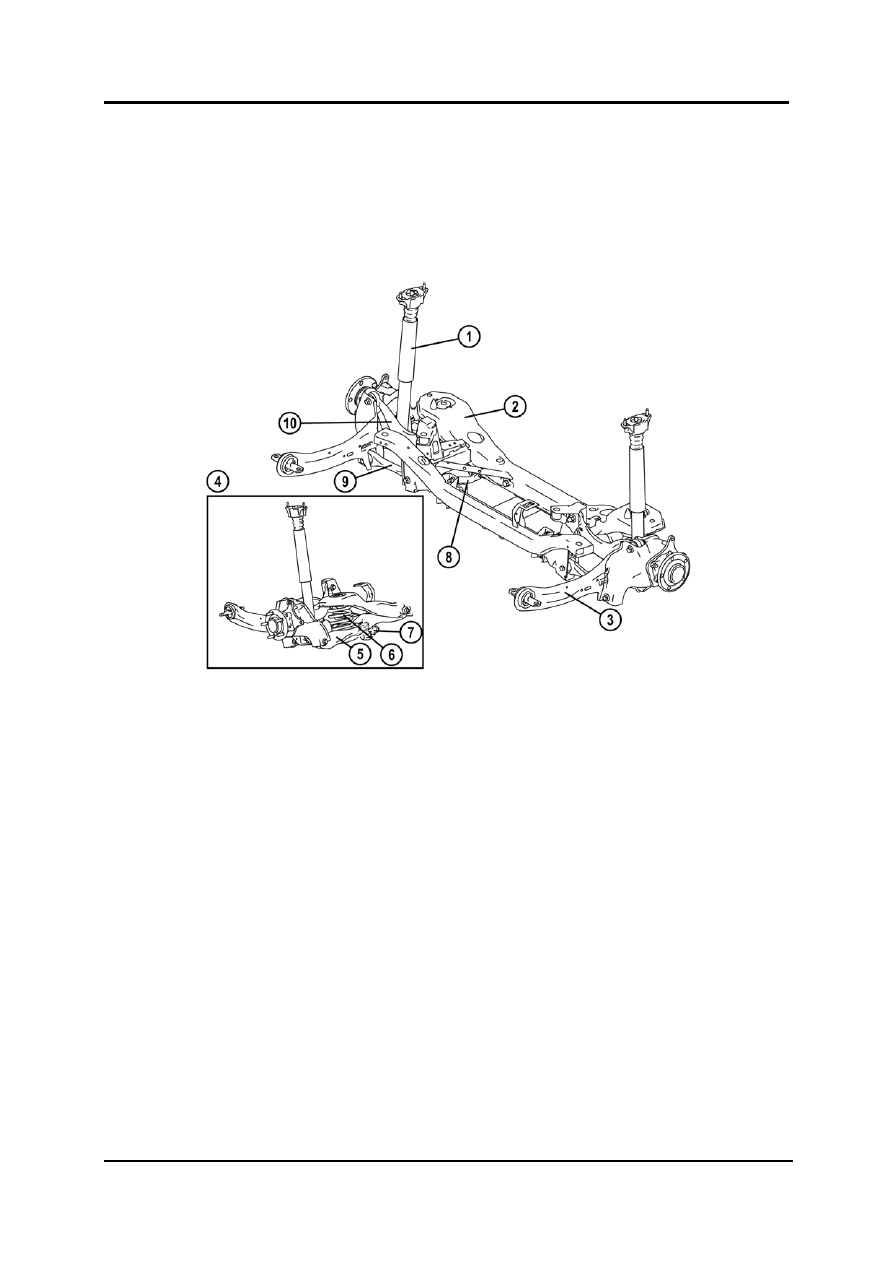

Задняя подвеска

•

Монотрубные амортизаторы используются на заднем мосте, чтобы снизить
вспенивание масла и, следовательно, ухудшение эффективности амортизатора
при высоких температурах.  Кроме того, изменено положение поперечной стойки,
чтобы увеличить схождение колёс при езде по неровностям.





M3FL_02001



1  Амортизатор 6

Спиральная пружина

2  Поперечная балка 7

Управляющая стойка стабилизатора

3  Продольный рычаг подвески 8

Стабилизатор

4  Вид с задней стороны автомобиля 9

Поперечная стойка

5  Нижний рычаг 10

Верхний рычаг



Обучение обслуживанию Mazda3 F/L

02-3



Подвеска

Замечания:
