Mazda 3 Facelift. Руководство - часть 5

Двигатель 1.6 MZ-CD

Система управления



1  Приборный щиток 20

Датчик температуры выхлопных газов

2  Модуль управления силовым

  (только для форсированных

  агрегатом (включая датчик

  двигателей)



барометрического давления) 21

Датчик дифференциального давления

3  Модуль управления присадками к



DPF (только для форсированных



топливу (только для форсированных



двигателей)



двигателей) 22

Выключатель заливной горловины

4  Выключатели круиз-контроля (только



топливного бака (только для



для форсированных двигателей)

форсированных двигателей)

5  Датчик положения педали

23  Датчик уровня присадок к топливу

  акселератора

  (только для форсированных

6  Датчик положения педали тормоза

  двигателей)

7  Выключатель положения педали

24  Световой индикатор неисправности



сцепления 25

Главный световой индикатор круиз-

8  Датчик абсолютного давления



контроля

  коллектора 26

Световой индикатор круиз-контроля

9  Датчик давления топлива 27

Форсунки

10  Датчик массового расхода

28  Электромагнитный клапан VBC



воздуха/температуры всасываемого

29  Реле свечей предпускового подогрева



воздуха 30

Клапан дозировки топлива

11  Датчик температуры топлива 31

Вентилятор системы охлаждения и

12  Датчик температуры охлаждающей



компрессор системы

  жидкости двигателя

  кондиционирования (если

13  Датчик положения

  укомплектован)

  распределительного вала 32

Реле управления PCM

14  Датчик положения коленчатого вала 33

Генератор (обмотка возбуждения)

15  Датчик положение клапана EGR

34  Двигатель DC клапана EGR

16  Генератор (обмотка статора) 35

Двигатель DC клапана ISV (только для

17  Датчик IAT № 2

  маломощных двигателей)

18  Датчик положения ISV только для

36  Двигатель DC клапана ISV и двигатель

  маломощных двигателей)

DC

перепускного клапана охладителя

19  Датчик положения клапана ISV и

  нагнетаемого воздуха



датчик положения перепускного 37

Насос присадок к топливу (только для



клапана охладителя нагнетаемого



форсированных двигателей)



воздуха (только для форсированных







двигателей)







Обучение обслуживанию Mazda3 F/L

01-13

Система управления

Двигатель 1.6 MZ-CD

Реле свечей предпускового подогрева

•

Реле свечей предпускового подогрева встроено в главный блок предохранителей
и имеет общий вход электропитания для всех свечей предпускового подогрева. В
зависимости от режима работы, PCM подаёт питание на реле свечей
предпускового подогрева, которое, в свою очередь, переключает электропитание
на свечи предпускового подогрева. Чтобы обеспечить обнаружение неисправности,
PCM отслеживает напряжение, выдаваемое на свечи предпускового подогрева.





M3FL_01016



01-14

Обучение обслуживанию Mazda3 F/L

Двигатель 1.6 MZ-CD

Система управления

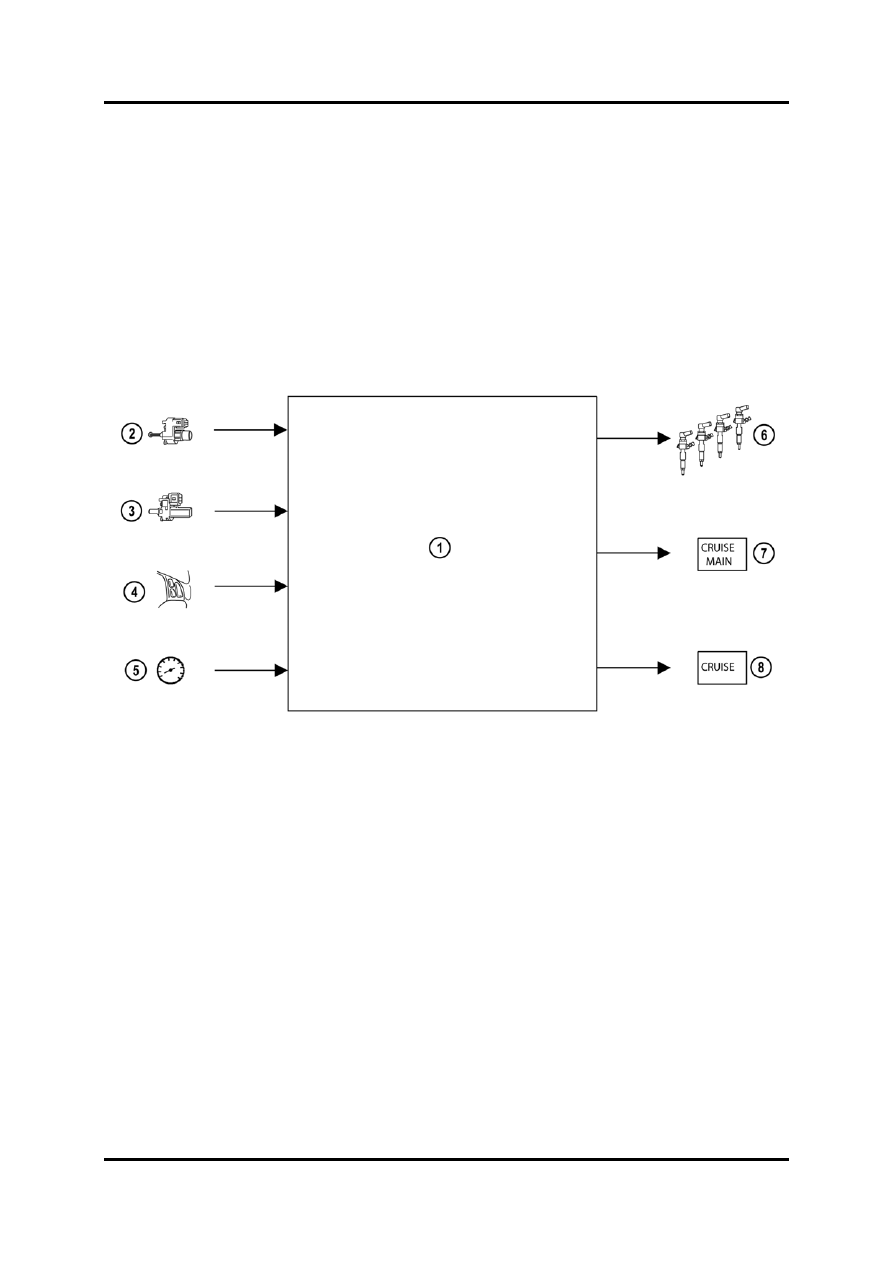

Система оптимального автоматического регулирования
скорости

•

Форсированный двигатель 1.6 MZ-CD имеет систему оптимального
автоматического регулирования скорости (систему круиз-контроля), встроенную в
PCM, т.е., скорость автомобиля управляется изменением количества
впрыскиваемого топлива. Когда требуемая скорость автомобиля установлена,
PCM определяет расчётное количество впрыскиваемого топлива на основании
сигнала скорости автомобиля. Если реальная скорость автомобиля становится
меньше или больше установленной скорости, PCM увеличивает или уменьшает
объём впрыска.





M3FL_01017



1 PCM

5 VSS

2  Датчик положения педали тормоза 6

Форсунки

3  Выключатель положения педали

7  Главный световой индикатор круиз-

  сцепления

  контроля

4  Датчик стабилизатора скорости 8

Световой индикатор круиз-контроля




Обучение обслуживанию Mazda3 F/L

01-15

Система управления

Двигатель 1.6 MZ-CD

Датчики оптимального автоматического регулирования скорости

•

Датчики оптимального автоматического регулирования скорости (круиз-контроля)
подключены к приборному щитку. В зависимости от положения датчика,
сопротивление и, следовательно, падения напряжения на датчиках, меняются.
Приборный щиток определяет установки круиз-контроля водителя по сигналу
напряжения от датчиков и передаёт соответствующую информацию по
высокоскоростной шине CAN в PCM.


ПРИМ: Датчики круиз-контроля можно проверить с помощью режима проверки

входов/выходов приборного щитка.





M3FL_01018



1  Датчик круиз-контроля 3

Высокоскоростная шина CAN

2  Приборный щиток 4

PCM





01-16

Обучение обслуживанию Mazda3 F/L
