Двигатель 1.6 MZ-CD

Топливная система

Клапан дозировки топлива

•

В насосе высокого давления CP1H клапан дозировки топлива в выключенном
состоянии закрывает канал между питающим насосом и радиально поршневым
насосом.


ПРИМ: В случае обрыва цепи клапан дозировки топлива принимает закрытое

положение. В результате, двигатель глохнет и больше не запускается.





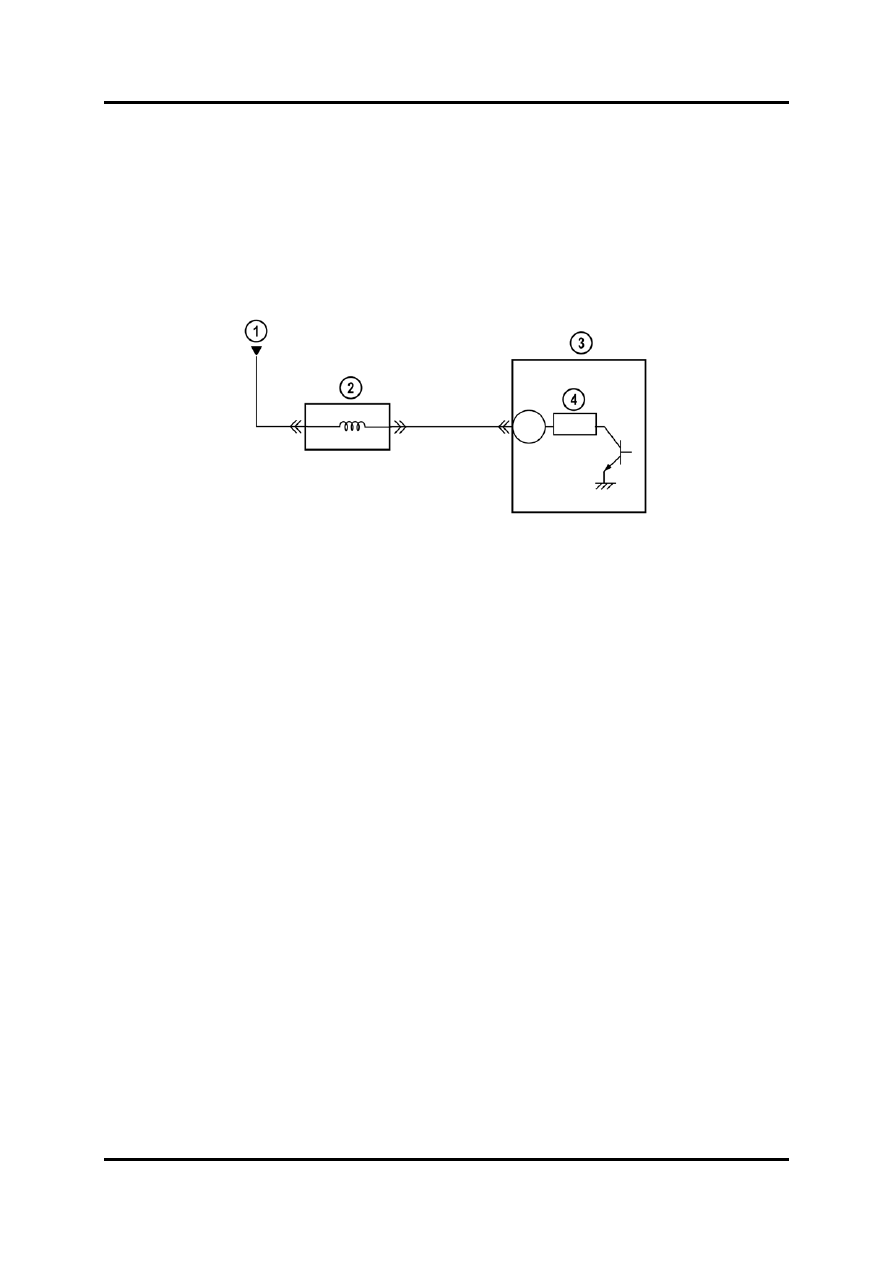

M3FL_01010



1  От реле управления модуля PCM

3  PCM

2  Клапан дозировки топлива 4

Схема гальванометра







Обучение обслуживанию Mazda3 F/L

01-9

Система управления

Двигатель 1.6 MZ-CD

Система управления

Общие характеристики

•

Система управления двигателя 1.6 MZ-CD, по сути, перенесена из современной
модели Mazda3 с двигателем 1.6 MZ-CD (Euro 4), за исключением следующих
особенностей:

–

Модуль свечей предпускового подогрева с отдельным электропитанием для
всех свечей предпускового подогрева заменён реле свечей предпускового
подогрева с совместным электропитанием

–

Системы автоматического поддержания скорости, встроенной в PCM, для
форсированного двигателя 1.6 MZ-CD

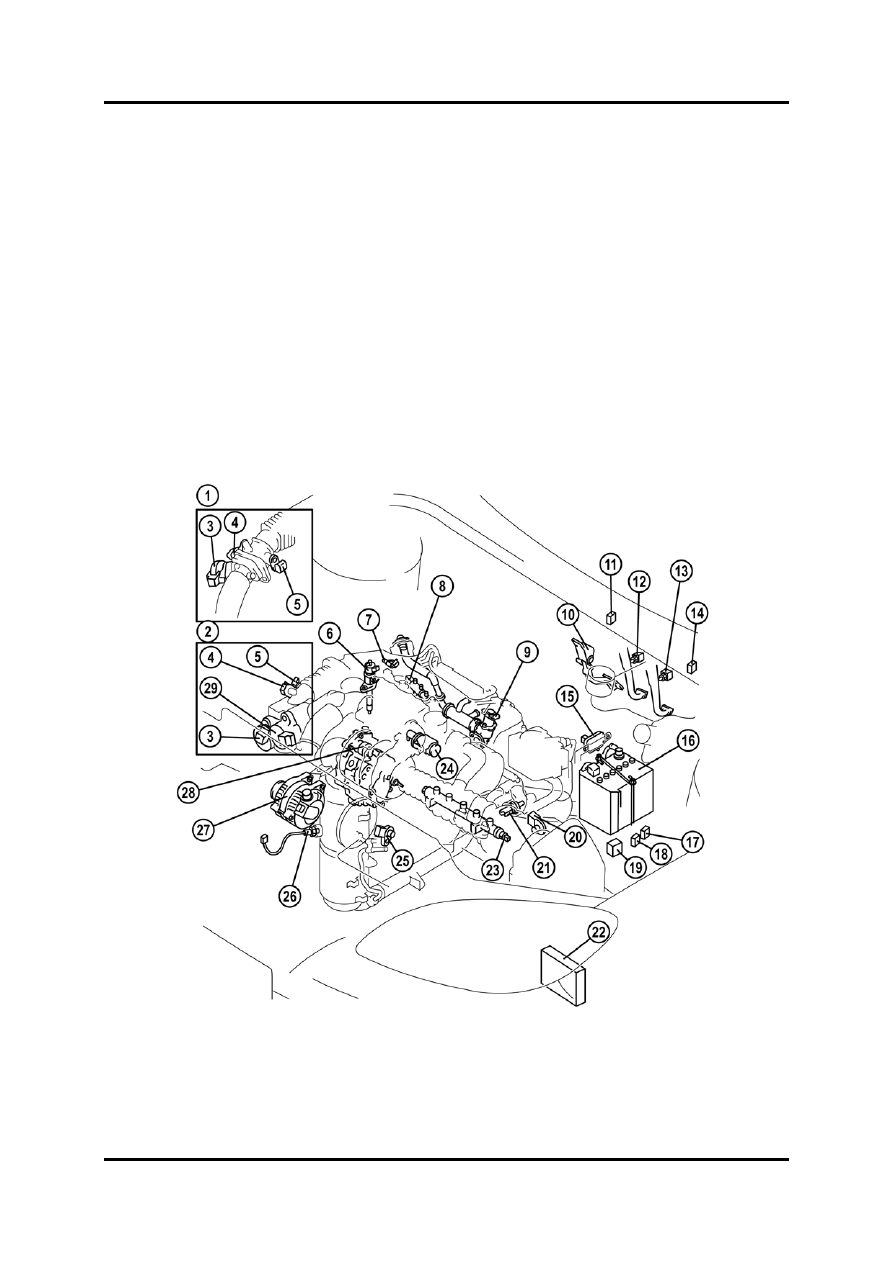

Расположение деталей





M3FL_01014



01-10

Обучение обслуживанию Mazda3 F/L

Двигатель 1.6 MZ-CD

Система управления



1  Маломощный двигатель 17

Реле стартера

2  Форсированный двигатель 18

Реле управления PCM

3  Двигатель DC клапана ISV и датчик

19  Реле свечей предпускового подогрева

  положения 20

Датчик массового расхода

4  Датчик абсолютного давления

  воздуха/температуры всасываемого

  коллектора

  воздуха

5  Датчик IAT № 2

21  Датчик температуры охлаждающей

6  Форсунка

  жидкости двигателя

7  Датчик положения

22

Модуль управления силовым



распределительного вала



агрегатом (включая датчик

8  Датчик температуры топлива



барометрического давления)

9  Двигатель DC клапана EGR и датчик

23  Датчик давления топлива

  положения 24

Электромагнитный клапан VBC

10  Датчик положения педали

25  Датчик положения коленчатого вала

  акселератора 26

Датчик температуры выхлопных газов

11  Выключатель двигателя

  (только для форсированного

12  Датчик положения педали тормоза

  двигателя)

13  Выключатель положения педали

27  Генератор

  сцепления 28

Клапан дозировки топлива

14 DLC-2

29 Двигатель DC перепускного клапана

15  Датчик дифференциального давления

  охладителя нагнетаемого воздуха и

 DPF

(только для форсированного

  датчик положения (только для

  двигателя)

форсированного двигателя)

16  Аккумуляторная батарея






Обучение обслуживанию Mazda3 F/L

01-11

Система управления

Двигатель 1.6 MZ-CD

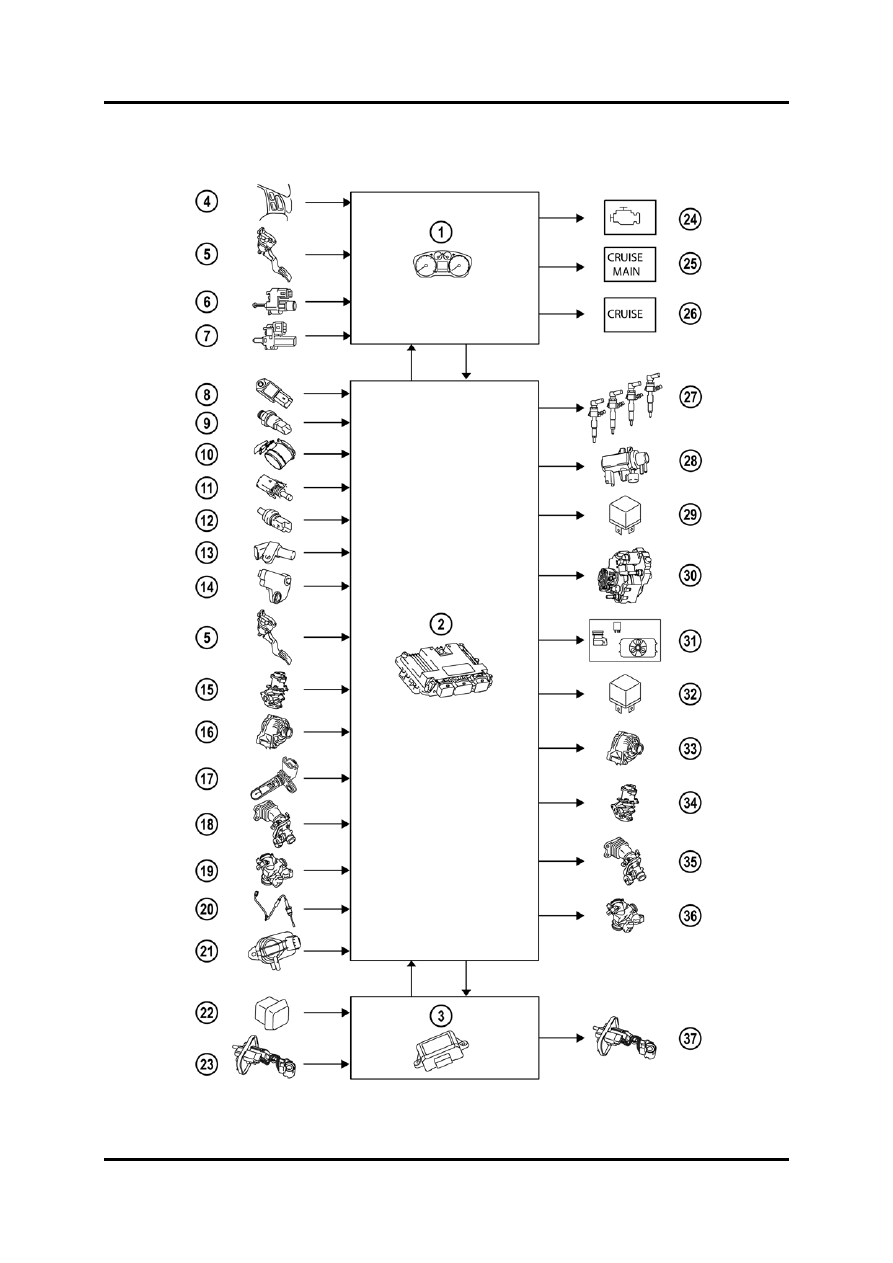

Блок-схема



M3FL_01015

01-12
