Mazda 3 Facelift. Руководство - часть 3





Двигатель

Двигатель 2.0 MZR

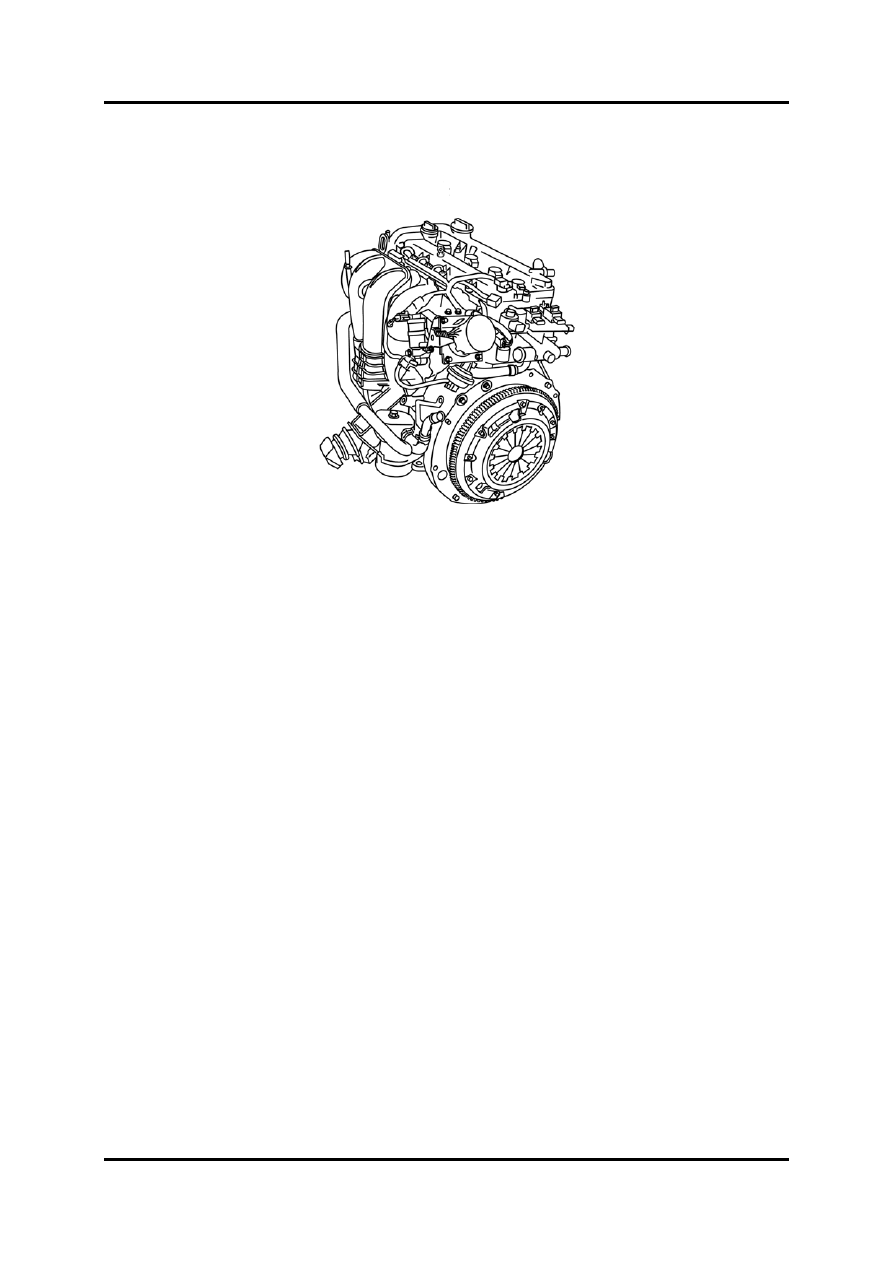

Общий вид



M3FL_01002





Обучение обслуживанию Mazda3 F/L

01-5

Двигатель 1.6 MZ-CD

Двигатель

Двигатель 1.6 MZ-CD

Общие характеристики

•

Конструкция и принцип работы двигателя 1.6 MZ-CD, по сути, перенесены из
современной модели Mazda3 с двигателем Y6, за исключением следующих
особенностей:

–

Насос высокого давления CP3.2 заменён насосом высокого давления CP1H
для форсированного двигателя 1.6 MZ-CD

–

Реле предпускового подогрева с совместным электропитанием для всех свечей
предпускового подогрева

–

Для форсированного двигателя 1.6 MZ-CD введена система автоматического
поддержания скорости, встроенная в PCM

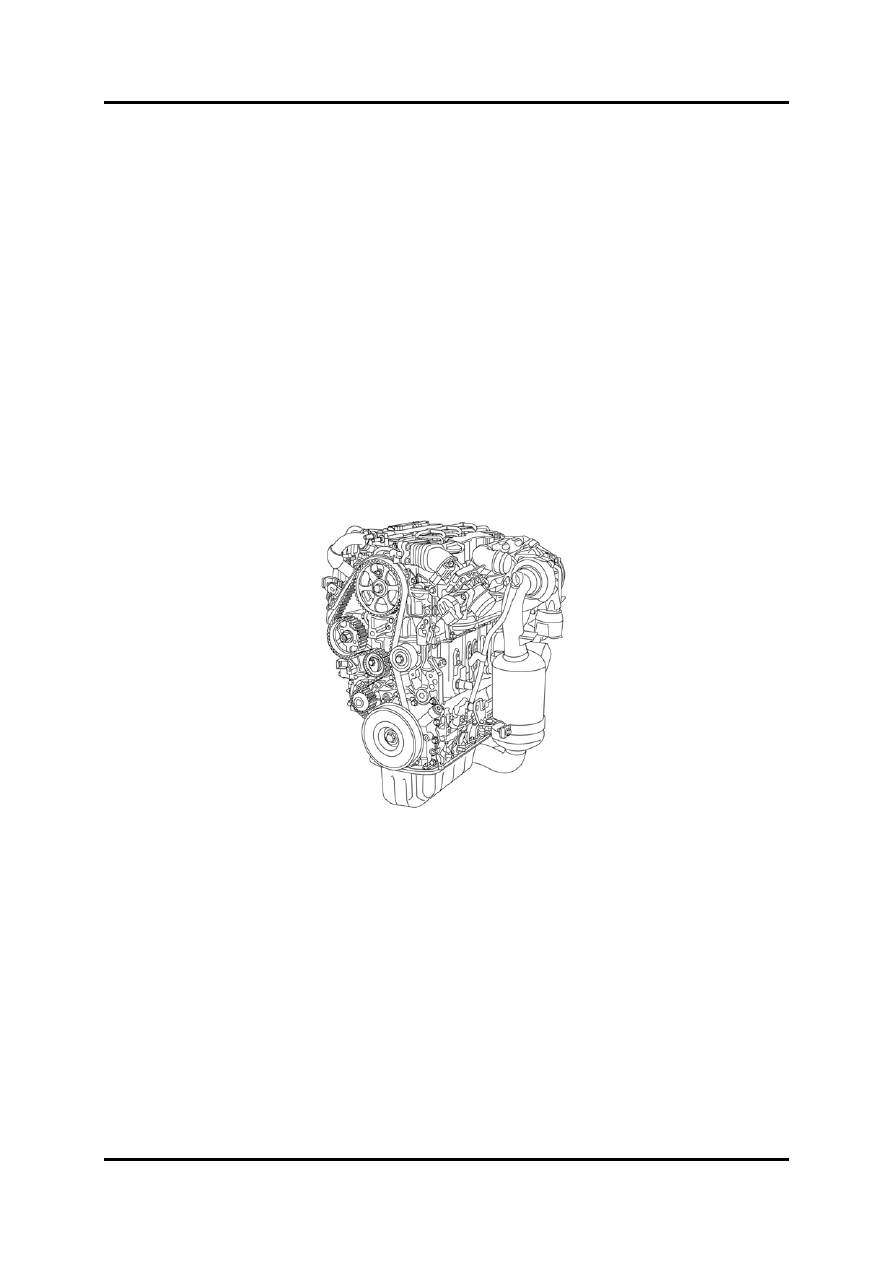

Общий вид





M3FL_01004





01-6

Обучение обслуживанию Mazda3 F/L

Двигатель 1.6 MZ-CD

Топливная система

Топливная система

Общие характеристики

•

Топливная система двигателя 1.6 MZ-CD, по сути, перенесена из современной
модели Mazda3 с двигателем 1.6 MZ-CD (Euro 4), за исключением следующих
особенностей:

–

Насос высокого давления CP3.2 заменён насосом высокого давления CP1H
для форсированного двигателя 1.6 MZ-CD

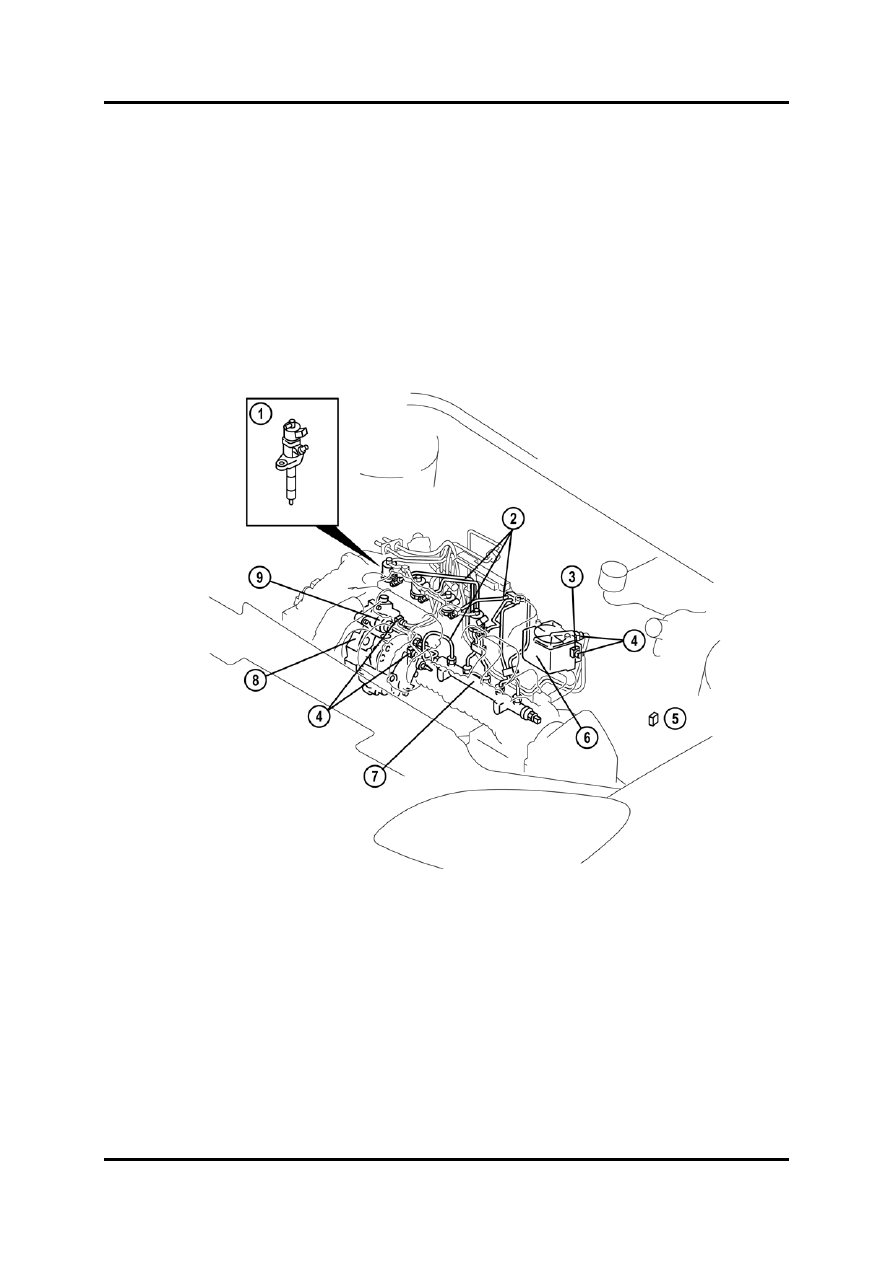

Расположение деталей



M3FL_01008



1  Форсунка 6

Топливный фильтр

2  Магистраль высокого давления 7

Общий трубопровод

3  Подогреватель топлива 8

Насос высокого давления

4  Быстросъёмный соединитель 9

Клапан дозировки топлива

5  Реле подогрева топлива



Обучение обслуживанию Mazda3 F/L

01-7

Топливная система

Двигатель 1.6 MZ-CD

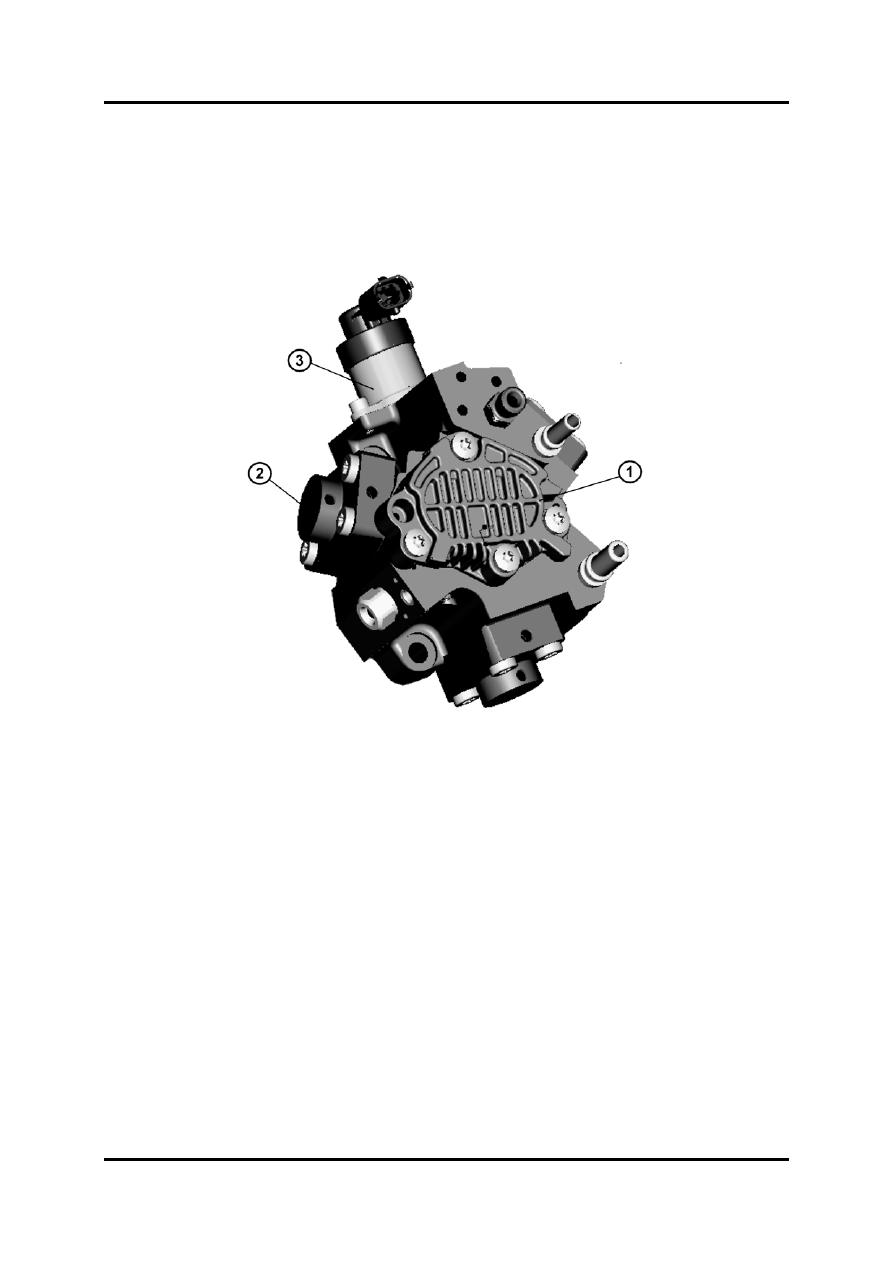

Насос высокого давления

•

Форсированный двигатель 1.6 MZ-CD оборудован насосом высокого давления
CP1H, который также изготавливается фирмой Bosch. Работа аналогична работе
насоса CP3.2.





M3FL_01009



1  Питающий насос 3

Клапан дозировки топлива

2  Элемент насоса высокого давления







01-8

Обучение обслуживанию Mazda3 F/L
