Mazda 3 Facelift. Руководство - часть 7





Трансмиссия / Мост



Трансмиссия/Мост

Общие характеристики

•

Конструкция и принцип работы трансмисии/моста, по сути, перенесены
изсовременной модели Mazda3, за исключением следующих особенностей:

–

Зажимной болт соединения между ступицей колеса и ведущим валом заменены
контргайкой (аналогичной контргайке в модели Mazda5)

–

Форма кронштейна оси шарнира изменена (только для двигателя ZJ/Z6 и
двигателя LF)



Передний мост

•

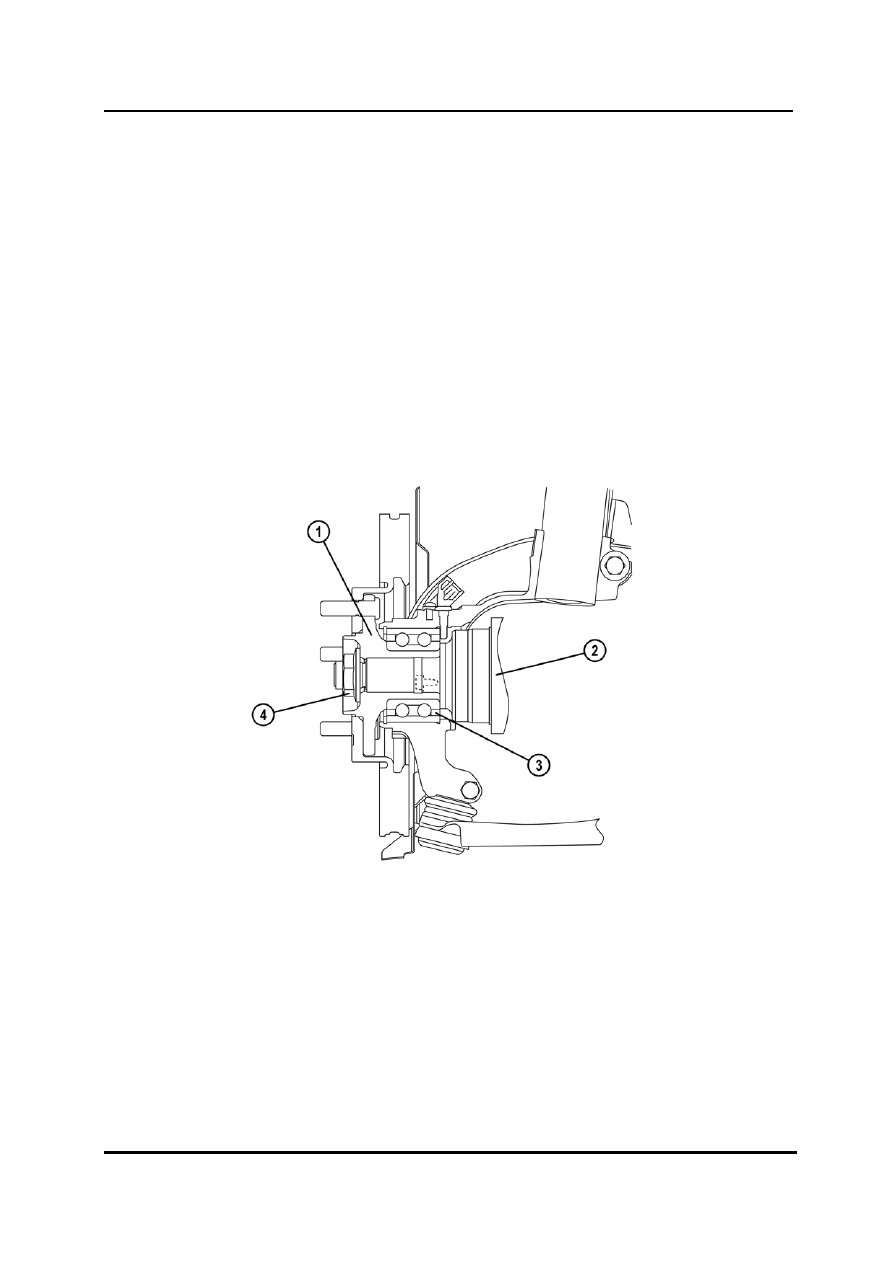

Для соединения между ступицей колеса и ведущим валом используется контргайка.





M3FL_03001



1  Ступица колеса 3

Пошипник колеса

2  Ведущий вал 4

Контргайка




Обучение обслуживанию Mazda3 F/L

03-1



Трансмиссия / Мост

Ведущий вал

•

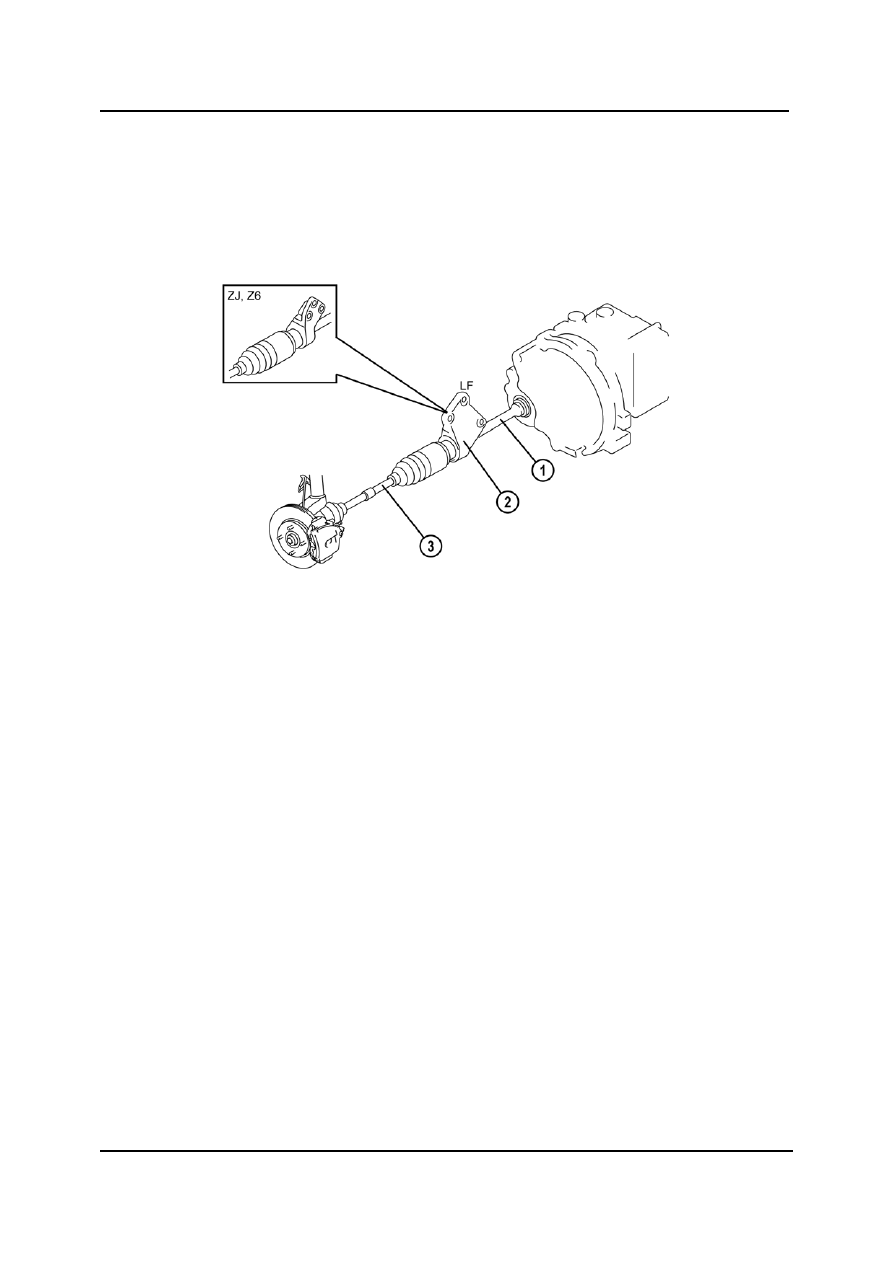

В двигателе ZJ/Z6 и в двигателе LF используется кронштейн оси подшипника
изменённой формы, чтобы уменьшить вибрацию и, следовательно, быстро
растущий шум при больших частотах вращения коленчатого вала двигателя.





M3FL_03002



1  Ось подшипника 3

Правый передний ведущий вал

2  Кронштейн






03-2

Обучение обслуживанию Mazda3 F/L

Коробка передач

Механическая коробка передач G66M-R

Механическая коробка передач G66M-R

Общие характеристики

•

Конструкция и работа механической коробки передач GG66M-R для автомобилей с
приводом на передние колёса, по сути, перенесены из коробки передач модели
Mazda6 F/L и имеют следующие особенности:

–

Трёхконусный механизм синхронизации для 1 и 2 передачи.

–

Двухконусный механизм синхронизации для 3 и 4 передачи

–

Одноконусный механизм синхронизации 5 и 6 передачи и передачи заднего
хода

–

Изменены передаточные соотношения

–

Тросовый механизм переключения передач со встроенным механизмом
блокировки передачи заднего хода


ПРИМ: Дополнительную информацию можно найти в Учебном руководстве «Mazda6

Facelift» (FL-003).



Технические характеристики

Всесезонное

Выше 10 °C (50 °F)

Объём (приблиз.
количеств о)

Л (кварта США,
кв арта Великобр.)

M3FL_T05001

Пункт

Specification

G66M-R

Тросов ый

Тип дв игателя

Тип мех. кор. передач для ав томоб. с прив . на перед. колёса

Метод эксплуатации

LF

Напольный рычаг переключ. передач

Синхронизатор коробки передач

3,454

1,392

2,059

API service GL-4 or GL-5

Масло

Марка

Вязкость

SAE 80W-90

2,95 (3,12, 2,60)

SAE 75W-90

Окончательное передаточное соотношение

3,198

4,388

1,030

0,837

0,717

6GR

Передача заднего хода

Управление кробкой передач в  блоке с в едущим мостом

1GR

2GR

3GR

Передаточное
соотношение

Вспомогат. механизм
переключ. передач

Передних

Заднего хода

4GR

5GR





Обучение обслуживанию Mazda3 F/L

05-1

Механическая коробка передач G66M-R

Коробка передач

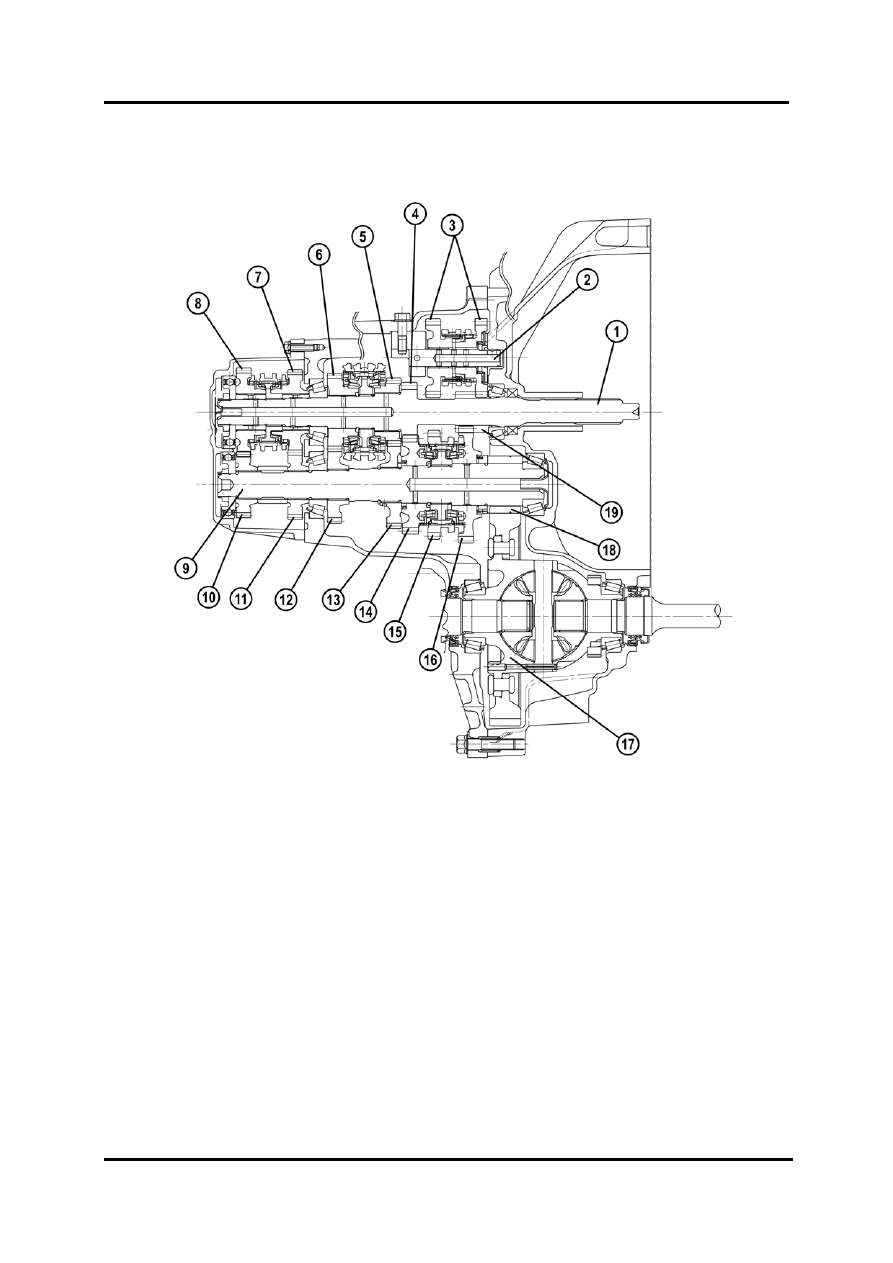

Общий вид





M3FL_05001

1  Первичный вал 11

Дополнительная шестерня 5 передачи

2  Вал промежуточной шестерни заднего

12  Дополнительная шестерня 4 передачи

  хода 13

Дополнительная шестерня 3 передачи

3  Промежуточная шестерня заднего

14  Дополнительная шестерня 2 передачи

  хода 15

Дополнительная шестерня заднего

4  Главная шестерня 2 передачи

  хода (встроена в ступицу диска

5  Главная шестерня 3 передачи

  сцепления)

6  Главная шестерня 4 передачи 16

Дополнительная шестерня 1 передачи

7  Главная шестерня 5 передачи 17

Дифференциал

8  Главная шестерня 6 передачи 18

Выходная шестерня

9  Вторичный вал 19

Главная шестерня 1 передачи/заднего

10  Дополнительная шестерня 6 передачи

  хода




05-2

Обучение обслуживанию Mazda3 F/L
