Mazda 3 (2003+). Снятие, проверка и установка переднего верхнего рычага
|
|

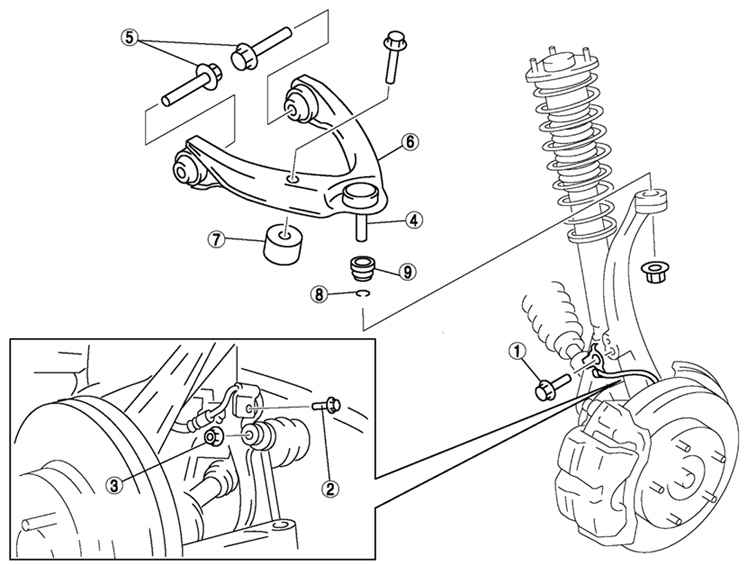

Рис. 4.21.
Верхний рычаг передней подвески: 1 – болт (датчик
скорости колеса антиблокировочной системы тормозов);
2 – болт (кронштейн тормозного шланга); 3 – гайка
(стойка стабилизатора); 4 – передний верхний шаровой
шарнир рычага; 5 – болт (передний верхний рычаг); 6
– передний верхний рычаг; 7 – динамический демпфер;
8 – зажим; 9 – защитный чехол
|
Снятие
Подоприте поворотный кулак, используя домкрат.
|
|
Рис. 4.22.
Отделение шарового шарнира от поворотного
|
Отделите шаровой шарнир от поворотного кулака, используя специальное
приспособление (рис.
4.22).
Снимите три гайки в верхней части переднего амортизатора.
Выньте передний амортизатор и цилиндрическую пружину по направлению
к внешней стороне автомобиля.
|
|
Рис. 4.23.
Снятие переднего верхнего рычага
|
Отверните болты крепления и снимите передний верхний рычаг (рис.
4.23).
Проверка
Проверьте рычаг на наличие повреждений, трещин и деформации.
Проверьте момент сопротивления вращению шарового шарнира.
Поверните палец шарового шарнира на пять оборотов.
|
|
Рис. 4.24.
Проверка момента сопротивления вращению шарового
шарнира
|
Измерьте момент сопротивления вращению, используя подходящие
торцовый и динамометрический ключи (рис.
4.24).
Если результат измерения отличается от нормы, замените нижний рычаг
в сборе.
Максимальный момент сопротивления: 1,5 Н·м.
Установка
Вытрите консистентную смазку с шарового пальца.
Заполните внутреннюю часть нового защитного чехла консистентной
смазкой.
Установите чехол на шаровой шарнир.
|
|

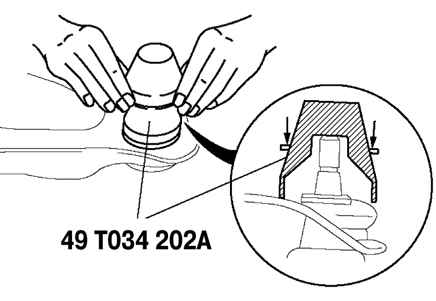

Рис. 4.25.
Установка нового зажима чехла шарового шарнира
|
Установите новый зажим, используя специальное приспособление (рис.
4.25).
Убедитесь, что зажим надежно установлен в пазу.
Вытрите остатки консистентной смазки.
Остальные компоненты установите в порядке, обратном снятию.
