Mazda 3 (2003+). Регулировка угла поворота передних колес










Регулировка угла поворота
Ослабьте контргайку наконечника рулевого тяги.
Снимите хомут чехла рейки.
Вращая рулевую тягу, отрегулируйте угол поворота.


ПРИМЕЧАНИЕ
Ход правой и левой рулевой тяги должен быть одинаков.

4.1.3.1 Регулировка угла поворота передних колес Mazda 3

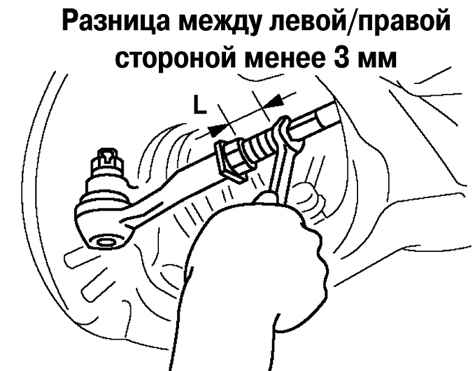

Рис. 4.2. Вращение рулевых тяг




Вращая рулевую тягу, добейтесь того, чтобы разность между размером L, показанным на рисунке, справа и слева была меньше нормы (рис. 4.2).
Стандарт: 3 мм или меньше
Затяните контргайку наконечника рулевой тяги.
Момент затяжки: 68,6–98,0 Н·м.
Устраните перекручивание чехла рейки.
Установите и закрепите хомут чехла рейки.
