Mazda 3 (2003+). Снятие, проверка и установка переднего амортизатора и пружины









4.2.3.1 Снятие, проверка и установка переднего амортизатора и пружины Mazda 3

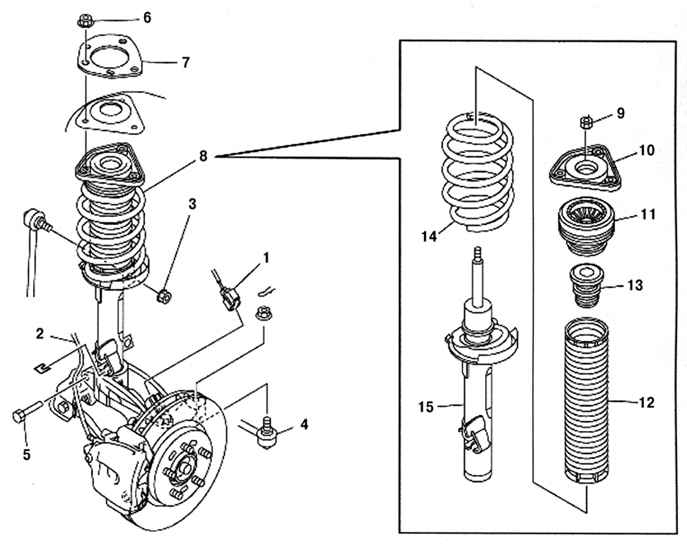

Рис. 4.11. Компоненты передней амортизаторной стойки: 1 – разъем жгута проводов датчика скорости колеса антиблокировочной системы тормозов; 2 – тормозной шланг; 3 – верхняя гайка стойки стабилизатора; 4 – наконечник рулевой тяги; 5 – нижний болт амортизатора; 6 – верхняя гайка амортизатора; 7 – элемент жесткости; 8 – амортизатор и цилиндрическая пружина; 9 – гайка штока поршня; 10 – резиновая опора; 11 – подшипник; 12 – защитный чехол; 13 – буфер хода сжатия; 14 – цилиндрическая пружина; 15 – передний амортизатор











Снятие











Отверните болт крепления датчика скорости колеса.
Отверните болт крепления кронштейна тормозного шланга.
Отверните гайку крепления стойки стабилизатора и болт крепления нижней части амортизатора.
Снимите динамический демпфер.
Открутите болт крепления вилки амортизатора.
Ослабьте, но не откручивайте окончательно три гайки крепления верхней крышки стойки амортизатора.
Снимите амортизатор в сборе и зафиксируйте его на специальном стенде.
Закройте пружину тканью и установите специальные приспособления.

4.2.3.2 Снятие Mazda 3

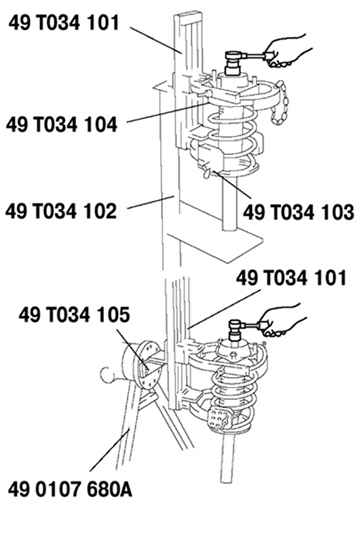

Рис. 4.12. Снятие гайки крепления штока амортизатора











Проверка





Проверьте амортизатор на наличие повреждений и утечки масла.
Проверьте, нет ли следов повреждений или износа на резиновой втулке.
Выдвиньте и утопите шток амортизатора не менее трех раз. Убедитесь в том, что сила сопротивления не изменяется и отсутствует необычный шум.
При наличии неисправности, замените амортизатор.
Утопите шток амортизатора и отпустите его.



4.2.3.3 Проверка Mazda 3




Рис. 4.13. Проверка свободного хода штока амортизатора




Убедитесь в том, что шток выдвигается полностью с нормальной скоростью (рис. 4.13).







Установка









Временно установите цилиндрическую пружину, защитный чехол и резиновую опору на амортизаторе так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.


4.2.3.4 Установка Mazda 3

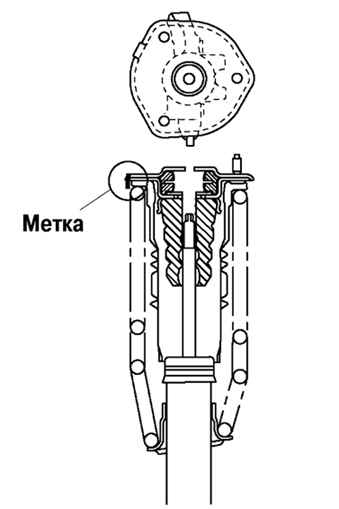

Рис. 4.14. Маркировка компонентов амортизаторной стойки




Промаркируйте цилиндрическую пружину, защитный чехол и резиновую опору для надлежащей установки, как показано на рисунке рис. 4.14.
Выровняйте метки цилиндрической пружины и защитного чехла. Оберните цилиндрическую пружину и защитный чехол куском ткани, затем установите специальные приспособления.


4.2.3.4 Установка Mazda 3

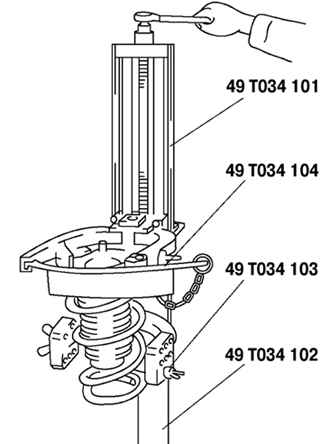

Рис. 4.15. Сжатие цилиндрической пружины




Сожмите цилиндрическую пружину, используя специальные приспособления (рис. 4.15).
Установите амортизатор так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.
Удостоверьтесь, что метки на амортизаторе и защитном чехле совпадают.
Установите резиновую опору и гайку штока поршня, затем снимите специальные приспособления.
Момент затяжки гайки штока поршня: 39,2–52,9 Н·м.


4.2.3.4 Установка Mazda 3

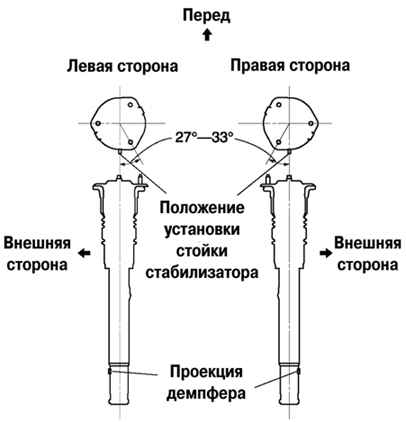

Рис. 4.16. Установка резьбовых шпилек




Установите резьбовые шпильки под углом 27-33° относительно стойки стабилизатора (линия центра), по направлению к внутренней стороне автомобиля (рис. 4.16).



4.2.3.4 Установка Mazda 3




Рис. 4.17. Установка вилки амортизатора




Установите вилку амортизатора и выровняйте ее по меткам вместе с динамическим демпфером (рис. 4.17).
Затяните болт крепления вилки.
Остальные компоненты установите в порядке, обратном снятию.
