Mazda 3 (2003+). Снятие, проверка и установка переднего стабилизатора
|
|

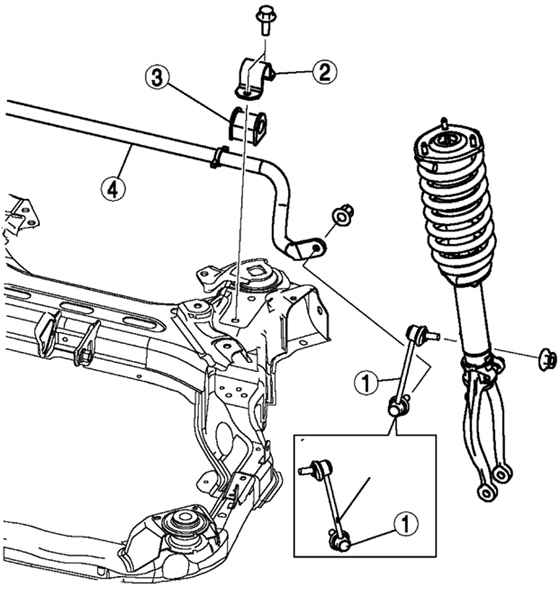

Рис. 4.18.
Передний стабилизатор: 1 – стойка стабилизатора
поперечной устойчивости; 2 – кронштейн стабилизатора; 3
– втулка стабилизатора; 4 – передний стабилизатор
|
Снятие
Снимите узел передней поперечины.
Снимите стойку стабилизатора поперечной устойчивости.
Снимите кронштейн стабилизатора.
Проверка
Снимите стойку стабилизатора с автомобиля.
Проверьте на наличие деформации и повреждений.
Измерьте момент вращения шарового шарнира.
Покачайте из стороны в сторону шаровой палец 10 раз.
|
|
Рис. 4.19.
Проверка шарового шарнира
|
Поверните палец шарового шарнира на 10 оборотов (рис.
4.19).
Измерьте момент сопротивления вращению, используя подходящие
торцовый и динамометрический ключи.
Момент сопротивления: 0,23–0,47 Н·м.
Установка
Нанесите консистентную смазку для резиновых изделий на внутреннюю
поверхность втулки стабилизатора.
Выровняйте втулку относительно внутренней части установочной
пластины стабилизатора поперечной устойчивости.
|
|

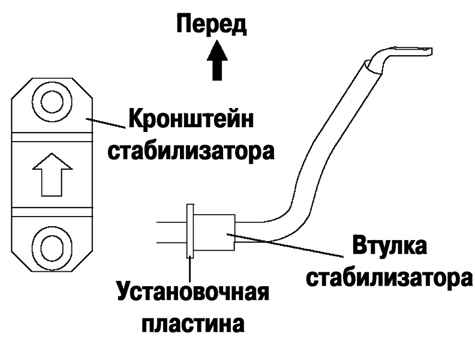

Рис. 4.20.
Схема установки кронштейна стабилизатора
|
Установите кронштейн стабилизатора (рис.
4.20).
Установите в порядке, обратном снятию.
Отрегулируйте установку на нуль передних фар.
