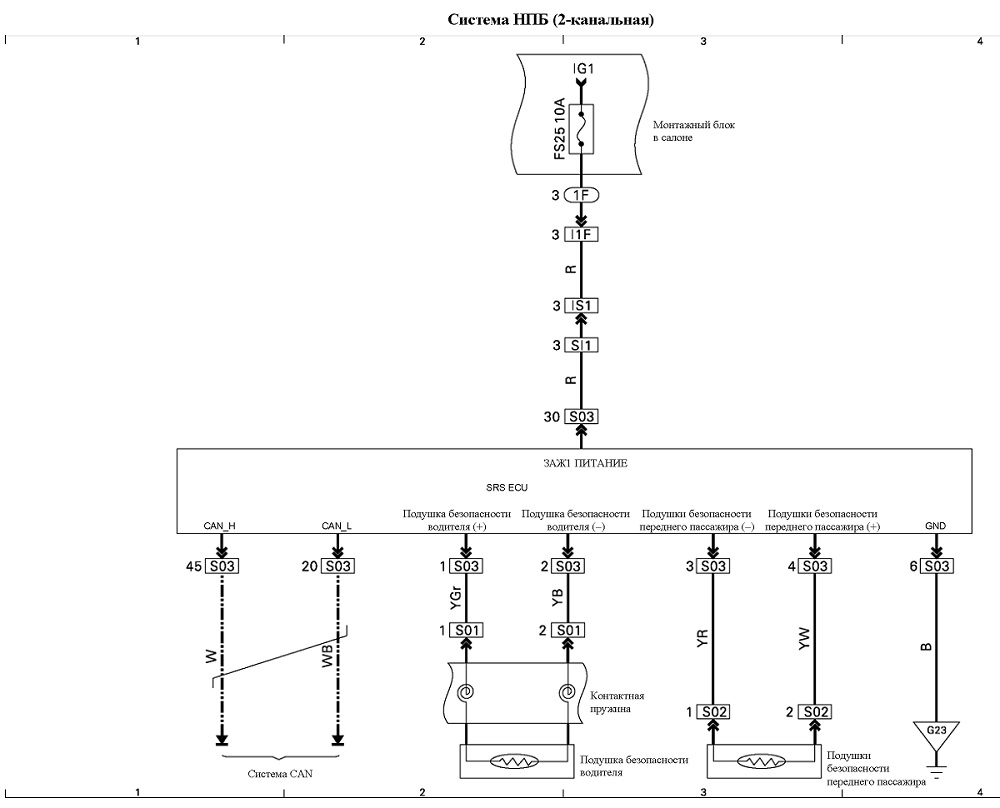

Lifan Cebrium 720. Схема электрических соединений подушек безопасности
Выводы соединителей

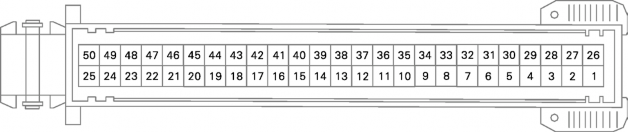

S03 к ЭБУ СНПБ
|
Номер вывода |
Цвет |
Назначение |
Номер вывода |
Цвет |
Назначение |
|
1 |
Желт.- сер. |
Подушка безопасности водителя (+) |
26 |
— |
— |
|
2 |
Желт.- черн. |
Подушка безопасности водителя (–) |
27 |
— |
— |
|
3 |
Желт.- красн. |
Подушки безопасности переднего пассажира (–) |
28 |
— |
— |
|
4 |
Желт.- бел. |
Подушки безопасности переднего пассажира (+) |
29 |
— |
— |
|
5 |
— |
— |
30 |
Красн. |
ЗАЖ1 ПИТАНИЕ |
|
6 |
Черн. |
Масса |
31 |
— |
— |
|
7 |
— |
— |
32 |
— |
— |
|
8 |
— |
— |
33 |
— |
— |
|
9 |
— |
— |
34 |
— |
— |
|
10 |
— |
— |
35 |
— |
— |
|
11 |
— |
— |
36 |
— |
— |
|
12 |
— |
— |
37 |
— |
— |
|
13 |
— |
— |
38 |
— |
— |
|
14 |
— |
— |
39 |
— |
— |
|
15 |
— |
— |
40 |
— |
— |
|
16 |
— |
— |
41 |
— |
— |
|
17 |
— |
— |
42 |
— |
— |
|
18 |
— |
— |
43 |
— |
— |
|
19 |
— |
— |
44 |
— |
— |
|
20 |
Бел.- черн. |
CAN_Н |
45 |
Бел. |
CAN_В |
|
21 |
— |
— |
46 |
— |
— |
|
22 |
— |
— |
47 |
— |
— |
|
23 |
— |
— |
48 |
— |
— |
|
24 |
— |
— |
49 |
— |
— |
|
25 |
— |
— |
50 |
— |
— |
|
Номер вывода |
Цвет |
Назначение |
|
1 |
Желт.-сер. |
Подушка безопасности водителя (+) |
|
2 |
Желт.-черн. |
Подушка безопасности водителя (–) |
|
Номер вывода |
Цвет |
Назначение |
|
1 |
Бел. |
CAN_В |
|
2 |
Бел.-черн. |
CAN_Н |
|
3 |
Красн. |
ЗАЖ1 ПИТАНИЕ |
|
4 |
— |
— |
|
5 |
— |
— |
|
6 |
— |
— |
|
7 |
— |
— |
|
8 |
— |
— |
|
9 |
— |
— |
|
10 |
— |
— |
S01 к контактной пружине (подушка безопасности водителя)
S03 к подушке безопасности переднего пассажира
SI1 соединяется со жгутом проводки панели приборов
|
Номер вывода |
Цвет |
Назначение |
|
1 |
Желт.-красн. |
Подушки безопасности переднего пассажира (–) |
|
2 |
Желт.-бел. |
Подушки безопасности переднего пассажира (+) |
|
3 |
— |
— |
|
4 |
— |
— |
