Lifan Cebrium 720. Климатическая установка в сборе‌

Замена‌

1. Демонтировать климатическую установку в сборе.

   А. Открыть капот.

   Б. Слить охлаждающую жидкость двигателя.

   В. Ослабить хомуты (см. рисунок) между трубками отопителя и климатической установкой, затем отсоединить трубки отопителя.

   Г. Дренировать хладагент (см. главу 71 «Система кондиционирования — Хладагент — Замена»).






   Д. Вывернуть болты крепления трубок высокого и низкого давления климатической установки и демонтировать трубки.

   Е. Демонтировать панель приборов в сборе (см. главу 85

   «Приборная панель и облицовка туннеля пола —

   Приборная панель— Замена»).






   Ж. Демонтировать центральный воздуховод вентиляции.



   З. Открутить крепежные гайки и демонтировать правый воздуховод вентиляции в сборе.






   И. Отключить от климатической установки все соединители, как показано на рисунке.

   △ Совет

   При отключении следует запомнить положение соединителей.






   К. Отсоединить дренажную трубку кондиционера.



   Л. Вывернуть крепежные болты и демонтировать климатическую установку в сборе.

    Внимание

   Для демонтажа климатической установки необходимо вывернуть болты крепления поперечины панели.






2. Проверить и отремонтировать климатическую установку в сборе.

   Б. Проверить и отремонтировать вентилятор в сборе.

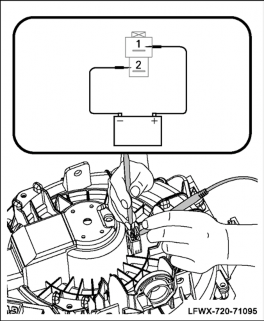

   • При подключении положительного и отрицательного выводов аккумуляторной батареи к выводам 1 и 2 вентилятора он должен работать нормально.

     △ Совет

     Если вентилятор не работает, это указывает на его повреждение. В этом случае вентилятор должен быть заменен.






   • Вывернуть крепежные болты и демонтировать ЭБУ и кронштейн ЭБУ.

      Внимание

     Обращаться с ЭБУ следует с надлежащей осторожностью. Не следует ударять по ЭБУ: это может вызвать его повреждение.

   • Вывернуть крепежные винты и демонтировать вентилятор в сборе.

   • Установить вентилятор в сборе на место и затянуть крепежные винты.



     Б. Ремонт резистора для регулирования частоты вращения.

   • Вывернуть крепежный винт и демонтировать резистор для регулирования частоты вращения.

     △ Совет

     Проверить резистор для регулирования частоты вращения на наличие повреждений. Заменить в случае необходимости.

   • Установить резистор для регулирования частоты вращения и затянуть крепежные винты.






     В. Ремонт моторедукторов заслонок.

     △ Совет

     Методы ремонта для всех моторедукторов заслонок одинаковый. В качестве примера рассматривается ремонт моторедуктора заслонки смешивания воздушных потоков.

   • Вывернуть крепежные винты и демонтировать корпус заслонки.






   • Вывернуть крепежные винты и демонтировать моторедуктор заслонки смешивания воздушных потоков.

     △ Совет

     Проверить моторедуктор заслонки на наличие повреждений. Заменить в случае необходимости.

   • Установить моторедуктор заслонки смешивания воздушных потоков на место и затянуть крепежные винты.



     Г. Ремонт расширительного клапана.

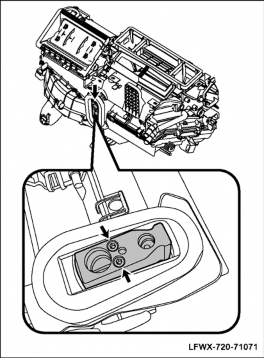

   • Вывернуть крепежный винт и демонтировать расширительный клапан.

     △ Совет

     Проверить расширительный клапан на наличие повреждений. Заменить в случае необходимости.

   • Установить расширительный клапан на место в надлежащее положение и затянуть винты.






     Д. Ремонт испарителя.

   • Демонтировать корпус заслонки в сборе.

   • Вывернуть крепежные винты и демонтировать корпус заслонки.

   • Демонтировать расширительный клапан в сборе.






   • Вывернуть крепежные винты и демонтировать корпус заслонки.

   • Демонтировать расширительный клапан в сборе.



   • Демонтировать климатическую установку в сборе.

   • Проверить гофрированную ленту испарителя на наличие повреждений. Отремонтировать или заменить климатическую установку в сборе в случае необходимости.

   • Выполнить монтаж испарителя в обратной последовательности.






     Е. Ремонт температурного реле.

   • Демонтировать климатическую установку в сборе.

   • Демонтировать температурное реле с испарителя.

   • Установить температурное реле на испаритель.

   • Установить климатическую установку в сборе на место.






     Ж. Ремонт радиатора отопителя.

   • Вывернуть крепежные винты скоб труб радиатора отопителя и демонтировать скобы.

      • Демонтировать радиатор отопителя в сборе.



   • Проверить гофрированную ленту радиатора отопителя на наличие повреждений. Заменить радиатор отопителя в сборе в случае необходимости.

   • Выполнить монтаж радиатора отопителя в сборе в обратной последовательности.




3. Установить климатическую установку в сборе на место.

△ Совет

Выполнить монтаж климатической установки в сборе в обратной последовательности.
