РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

4-х тактных бензиновых двигателей LIFAN моделей LF160F, LF168F, LF168F-2, 168F-2D, 173F, 173FD, 177F, 177FD,

182F, 182FD,188F, 188FD, 190F, 190FD

моделей с понижающим редуктором

168F-L, 168F-H, 168F-2L, 168F-2R, 173F-L, 173F-R,173F-H,

177F-L, 177F-R, 177F-H, 182F-L, 182F-R, 182F-H, 188F-L

188F-R, 188F-H, 190F-L, 190F-R, 190F-H

CHONGQING LIFAN INDUSTRY (GROUP) IMP.& EXP.CO., LTD

Спасибо за покупку двигателя LIFAN!

Данная инструкция описывает эксплуатацию и техническое обслуживание:

4-х тактных бензиновых двигателей LIFAN моделей LF160F, LF168F, LF168F-2, LF168F-2D, LF173F, LF173FD, LF177F, LF177FD, LF182F, LF182FD, LF188F, LF188FD, LF190F, LF190FD

моделей с понижающим редуктором

168F-L, 168F-H, 168F-2L, 168F-2R, 173F-L, 173F-R,173F-H,

177F-L, 177F-R, 177F-H, 182F-L, 182F-R, 182F-H, 188F-L

188F-R, 188F-H, 190F-L, 190F-R, 190F-H

В данном руководстве использована новейшая на момент печати информация. CHONGQING LIFAN INDUSTRY (GROUP) IMP.&EXP.CO.,LTD

Оставляет за собой эксклюзивное право вносить любые изменения в инструкцию без предупреждения. Никакая часть данной инструкции не может быть опубликована без письменного разрешения. Данная инструкция является неотъемлемой частью комплекта поставки двигателя и должна прилагаться к нему в случае его перепродажи. Обращайте особое внимание на выделенные участки инструкции:

ПРЕДУПРЕЖДЕНИЕ: невыполнение этих инструкций может привести к травме или порче оборудования.

ЗАМЕЧАНИЕ: полезная информация.

В случае возникновения вопросов или проблем, связанных с Вашим двигателем, обращайтесь к официальному дилеру фирмы LIFAN.

ПРЕДОСТЕРЕЖЕНИЕ:

Если Вы будете следовать всем инструкциям, двигатель LIFAN будет для Вас надежным и безопасным помощником.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Если вы будете следовать инструкции, двигатель LIFAN будет для Вас надежным и безопасным помощником. Прочтите и убедитесь, что поняли инструкцию, перед тем как начать работать с двигателем. В противном случае Вы рискуете получить травму или испортить двигатель!

ПРЕДОСТЕРЕЖЕНИЕ чтобы обеспечить безопасную эксплуатацию двигателя:

• Всегда осматривайте двигатель, прежде чем завести его.

  • Чтобы избежать воспламенения и обеспечить необходимую вентиляцию, располагайте двигатель во время работы не менее, чем за метр от каких-либо строений и другого оборудования. Не ставьте легко воспламеняющиеся предметы близко к двигателю.

  • Не подпускайте детей и домашних животных близко к двигателю во время его работы, т.к. они могут обжечься о разогретые части двигателя или получить травму.

  • Вы должны знать, как быстро отключить двигатель и должны понимать все тонкости управления им. Никогда и никому не позволяйте запускать двигатель без подробных инструкций.

  • Производите заправку двигателя на хорошо проветриваемой территории, предварительно выключив его. Не забывайте, что бензин при определенных условиях легко воспламеняется и взрывоопасен.

• Не переполняйте топливный бак. Убедитесь, что крышка бензобака плотно закрыта.

  • Если часть топлива пролилась, тщательно вытрите и дайте парам бензина испариться, прежде чем заводить двигатель.

  • Не курите и не допускайте появления искр и пламени там, где вы заправляете двигатель или храните бензин.

  • Выхлопной газ содержит ядовитую окись углерода. Не вдыхайте выхлопные газы. Никогда не заводите двигатель в закрытом гараже или других замкнутых помещениях.

  • Располагайте двигатель на хорошо закрепленных горизонтальных поверхностях. Не наклоняйте его более чем на 20 градусов от горизонтали. При большом угле наклона может произойти утечка горючего, а также масло может попасть в камеру сгорания, что затруднит запуск двигателя.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ чтобы обеспечить безопасную эксплуатацию двигателя

- Ничего не ставьте на двигатель, это может привести к возгоранию.

• Искроуловитель может не входить в комплектацию данного двигателя. В некоторых районах работа с двигателем без этого устройства считается незаконной. Ознакомьтесь с местными правилами, прежде чем начать работу.

• Во время работы двигателя глушитель сильно разогревается и некоторое время после прекращения работы остается горячим. Не прикасайтесь к глушителю в это время. Чтобы избежать ожогов и риска воспламенения двигателя, дайте ему время остыть, прежде чем перемещать его куда либо.

ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ LIFAN МОДЕЛЕЙ LF160F, LF168F, LF168F-2, 168F-2D, 173F, 173FD, 177F, 177FD, 182F, 182FD,188F, 188FD, 190F, 190FD

Для моделей с электростартером

5

Замок зажигания может быть не смонтирован на двигателе. Установите замок зажигания при помощи 2-х винтов, соедините провода от замка и двигателя, согласно цвета проводов.

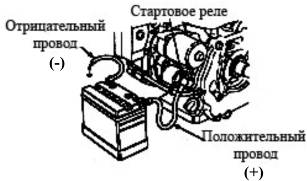

ПОДКЛЮЧЕНИЕ БАТАРЕИ И ЗАМКА ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ЭЛЕКТРОПУСКОМ)

Если батарея на 12В и выдает напряжение свыше 18 А*ч, подсоедините положительный контакт к электромагнитной катушке, а отрицательный – к крепежному винту двигателя. Расположите винт так, чтобы он был заземлен вместе с двигателем.

ПРЕДУПРЕЖДЕНИЕ:

- Аккумулятор может выделить легковоспламеняющийся газ. Чтобы избежать воспламенения обеспечьте необходимую вентиляцию помещения и не ставьте легко воспламеняющиеся предметы близко к двигателю.

• Батарея содержит электролит. Его попадание на кожу или в глаза может вызвать серьезные ожоги. Одевайте защитную форму и очки.

  При попадании электролита на кожу – пострадавший участок необходимо промыть водой. При попадании жидкости в глаза – промывайте глаза холодной водой в течение 15 минут и вызовите Скорую Помощь.

• Электролит ядовит. При его проглатывании выпейте большое количество воды или молока, а затем примите взвесь магнезии или растительное масло и вызовите Скорую Помощь.

• Храните в недоступном для детей месте.




  ПРЕДОСТЕРЕЖЕНИЕ:

• Не заливайте в аккумулятор водопроводную воду вместо дистиллированной.



  Это может значительно сократить срок службы батареи.




• Не заливайте в аккумулятор дистиллированную воду выше верхнего уровня электролита. Иначе электролит прольется и повредит детали двигателя. Если электролит все-таки пролился, промойте детали двигателя водой.

• Убедитесь, что контакты

аккумулятора подсоединены правильно, иначе произойдет короткое замыкание.

УСТАНОВКА ТРОСИКА (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

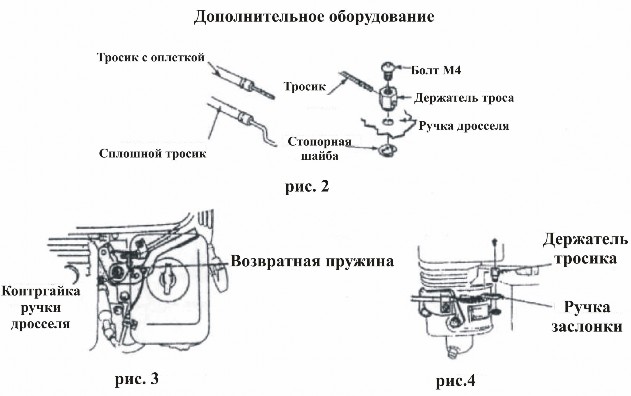

Отверстия в ручке дроссельной заслонки и дросселя используются для установки жестких тросиков, не входящих в основной комплект поставки. На рис. 2, 3 и 4 показано, как установить жесткий и плетеный тросик. При выборе плетеного тросика следует дополнительно использовать возвратную пружину.

Когда Вы управляете дросселем с помощью тросика, необходимо ослабить гайку крепления ручки дросселя (рис.3).

ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА

1. УРОВЕНЬ МАСЛА В ДВИГАТЕЛЕ

   ВНИМАНИЕ!!! Двигатель поставляется без масла!!!

   • Масло - это ключевой фактор, обеспечивающий работу двигателя. Не пользуйтесь маслом с добавками и маслом для 2-х тактного двигателя, т.к. они не содержат достаточно смазки, что снижает срок службы двигателя.

   • Проверяйте уровень масла, установив двигатель на горизонтальной поверхности.

     Рекомендуемое масло: SAE - 30 летнее, SAE - 10W- 30 всесезонное (Рис.5) Поскольку вязкость меняется в зависимости от температуры региона, смазку следует выбирать в соответствии с нашими рекомендациями. См. рис.5.




     1.Установите двигатель на горизонтальной поверхности.

     1. Извлеките щуп и протрите его.

     2. Снова вставьте щуп в горлышко масленого картера, не закручивая крышку! Измерьте уровень масла.

     3. Если уровень масла низкий, долейте рекомендуемого моторного масла.

     4. Если вы перелили масла, отверните сливную пробку, слейте излишек и измерьте уровень масла.

     5. Вставьте щуп на место, плотно закрутите.









     ВНИМАНИЕ!

     Запуск двигателя при не достаточном количестве масла может привести к серьезной поломке (заклиниванию). Также, эксплуатация с избыточным количеством масла может привести к выходу из строя двигателя. Оба случая не являются гарантийными.






2. УРОВЕНЬ МАСЛА В РЕДУКТОРЕ (если он имеется).




   ½ понижающий редуктор с центробежным сцеплением




   Марка масла та же, что и для двигателя.

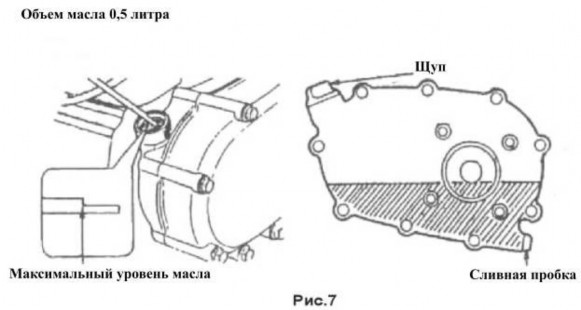

   Проверьте уровень масла в следующей последовательности (рис.7).

   1. Открутите щуп контроля уровня масла 0,5 л и протрите его.

   2. Снова вставьте щуп, не заворачивая крышку, измерьте уровень масла.

   3. Если уровень масла слишком низкий, долейте рекомендуемого масла до верхней метки.

   4. Снова вставьте щуп.

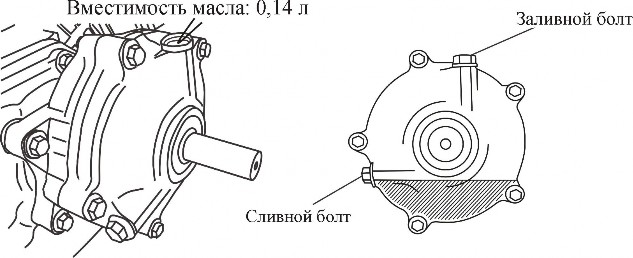

   1/6 понижающий редуктор:




   1. Открутите болт заливной горловины;

   2. Измерьте уровень моторного масла в редукторе;

   3. Если уровень масла слишком низкий, долейте рекомендуемого масла 0,14 л. моторного масла;

   3) Туго затяните болт заливной горловины;

   Моторное масло используйте то же, что используете для бензинового двигателя.




   Внимание:

   В случае избыточного количества масла в редукторе, во время работы масло может выплескиваться через болт заливной горловины. Для установки необходимого уровня масла используйте болт сливной горловины.











3. ВОЗДУШНЫЙ ФИЛЬТР

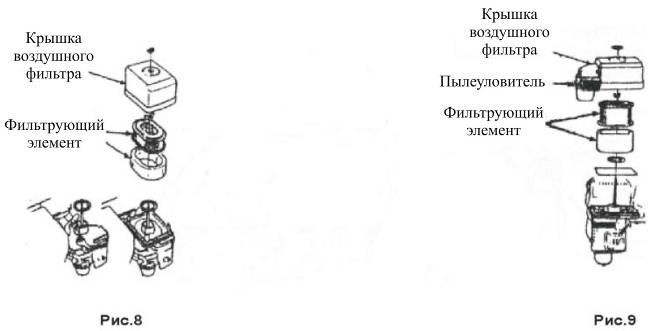

   1. Двухэлементный тип фильтра (Рис.8)

      Снимите крышку фильтра и проверьте его фильтрующий элемент, убедитесь, что он чист и не поврежден, в противном случае очистите или замените.




   2. Циклонный тип (с пылесборником) (рис.9)

      а) Снимите крышку фильтра и осмотрите его фильтрующий элемент, убедитесь, что он чист и не поврежден. При необходимости очистите или замените.

      б) Проверьте наличие пыли внутри пылесборника. При необходимости удалите пыль.

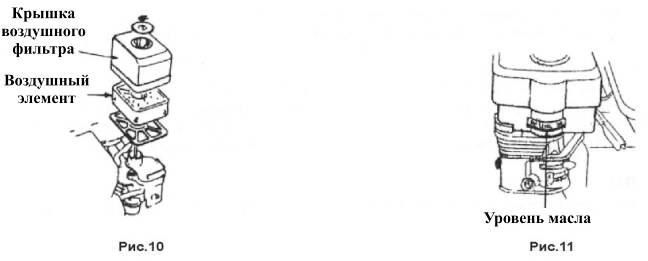

   3. Полусухой тип (рис. 10)

      а) Снимите крышку фильтра и проверьте его фильтрующий элемент, убедитесь, что он чист и, если имеется пыль и грязь, очистите его или замените.

      б) Удалите грязь из фильтра.




   4. Тип с масляной ванночкой (рис. 11)

   а) Снимите крышку пылесборника и проверьте его фильтрующий элемент, убедитесь, что он чист и не поврежден. При необходимости очистите его или замените.

   б) Проверьте уровень масла. Если масла слишком мало, долейте его до необходимого уровня.









   ПРЕДУПРЕЖДЕНИЕ

   Никогда не запускайте двигатель без воздушного фильтра. Это может привести к преждевременному износу двигателя.
