CAUTION!

The fluid level is preset at the factory and does not
require adjustment under normal operating condi-
tions. If a transmission fluid leak occurs, visit your
authorized dealer immediately. Severe damage to the
transmission may occur. Your authorized dealer has
the proper tools to accurately adjust the fluid level.

Appearance Care And Protection From Corrosion

Protection of Body and Paint from Corrosion
Vehicle body care requirements vary according to geo-
graphic locations and usage. Chemicals that make roads
passable in snow and ice, and those that are sprayed on
trees and road surfaces during other seasons, are highly
corrosive to the metal in your vehicle.

The following maintenance recommendations will enable
you to obtain maximum benefit from the corrosion
resistance built into your vehicle.

What Causes Corrosion?
Corrosion is the result of deterioration or removal of
paint and protective coatings from your vehicle.

The most common causes are:

• Road salt, dirt and moisture accumulation.
• Stone and gravel impact.
• Insects, tree sap and tar.
• Salt in the air near seacoast localities.
• Atmospheric fallout/industrial pollutants.

368

MAINTAINING YOUR VEHICLE

Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using MOPAR

威 Car Wash or a mild

car wash soap, and rinse the panels completely with
clear water.

• If insects, tar, or other similar deposits have accumu-

lated on your vehicle, use MOPAR

威 Super Kleen Bug

and Tar Remover to remove.

• Use MOPAR威 Cleaner Wax to remove road film,

stains, and to protect your paint finish. Take care never
to scratch the paint.

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

CAUTION!

• Do not use abrasive or strong cleaning materials

such as steel wool or scouring powder, which will
scratch metal and painted surfaces.

• Use of power washers exceeding 1,200 psi

(8 274 kPa) can result in damage or removal of
paint and decals.

Special Care

• If you drive on salted or dusty roads or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels and tailgate must be kept
clear and open.

MAINTAINING YOUR VEHICLE

369

7

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• If your vehicle is damaged due to an accident or

similar cause which destroys the paint and protective
coating have your vehicle repaired as soon as possible.
The cost of such repairs is considered the responsibil-
ity of the owner.

• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., assure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

• Use MOPAR威 Touch Up Paint on scratches or chips as

soon as possible. Your authorized dealer has touch up
paint to match the color of your vehicle.

Wheel and Wheel Trim Care
All wheels and wheel trim, especially aluminum and
chrome plated wheels should be cleaned regularly with a
mild soap and water to prevent corrosion. To remove
heavy soil, use MOPAR

威 Wheel Cleaner or select a

nonabrasive, non-acidic cleaner. Do not use scouring
pads, steel wool, a bristle brush or metal polishes. Only
MOPAR

威 cleaners are recommended. Do not use oven

cleaner. Avoid automatic car washes that use acidic
solutions or harsh brushes that may damage the wheels’
protective finish.

YES Essentials

威 Fabric Cleaning Procedure – If

Equipped
YES Essentials

威 seats may be cleaned in the following

manner:

• Remove as much of the stain as possible by blotting

with a clean, dry towel.

• Blot any remaining stain with a clean, damp towel.

370

MAINTAINING YOUR VEHICLE

• For tough stains, apply MOPAR威 Total Clean or a mild

soap solution to a clean, damp cloth and remove stain.
Use a fresh, damp towel to remove soap residue.

• For grease stains, apply MOPAR威 Multi-Purpose

Cleaner to a clean, damp cloth and remove stain. Use
a fresh, damp towel to remove soap residue.

• Do not use any solvents or protectants on Yes Essen-

tials

威 products.

Interior Care
Use MOPAR

威 Total Clean to clean fabric upholstery and

carpeting.

Interior Trim should be cleaned starting with a damp
cloth, a damp cloth with MOPAR

威 Total Clean, then

MOPAR

威 Spot & Stain Remover if absolutely necessary.

Do not use harsh cleaners or Armorall. Use MOPAR

威

Total Clean to clean vinyl upholstery.

Leather Seat Care & Cleaning
MOPAR

威 Total Clean is specifically recommended for

leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt
can act as an abrasive and damage the leather upholstery
and should be removed promptly with a damp cloth.
Stubborn soils can be removed easily with a soft cloth
and MOPAR

威 Total Clean. Care should be taken to avoid

soaking your leather upholstery with any liquid. Please
do not use polishes, oils, cleaning fluids, solvents, deter-
gents, or ammonia based cleaners to clean your leather
upholstery. Application of a leather conditioner is not
required to maintain the original condition.

MAINTAINING YOUR VEHICLE

371

7

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with MOPAR

威 Glass Cleaner or any commercial

household-type glass cleaner. Never use an abrasive type
cleaner. Use caution when cleaning inside rear windows
equipped with electric defrosters. Do not use scrapers or
other sharp instruments which may scratch the elements.

When cleaning the rear view mirror, spray cleaner on the
towel or rag that you are using. Do not spray cleaner
directly on the mirror.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft rag. A mild soap solution may be
used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

2. Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage will also weaken the fabric.

If the belts need cleaning, use MOPAR

威 Total Clean, a

mild soap solution, or lukewarm water. Do not remove
the belts from the vehicle to wash them.

372

MAINTAINING YOUR VEHICLE

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

FUSES

Interior Fuses

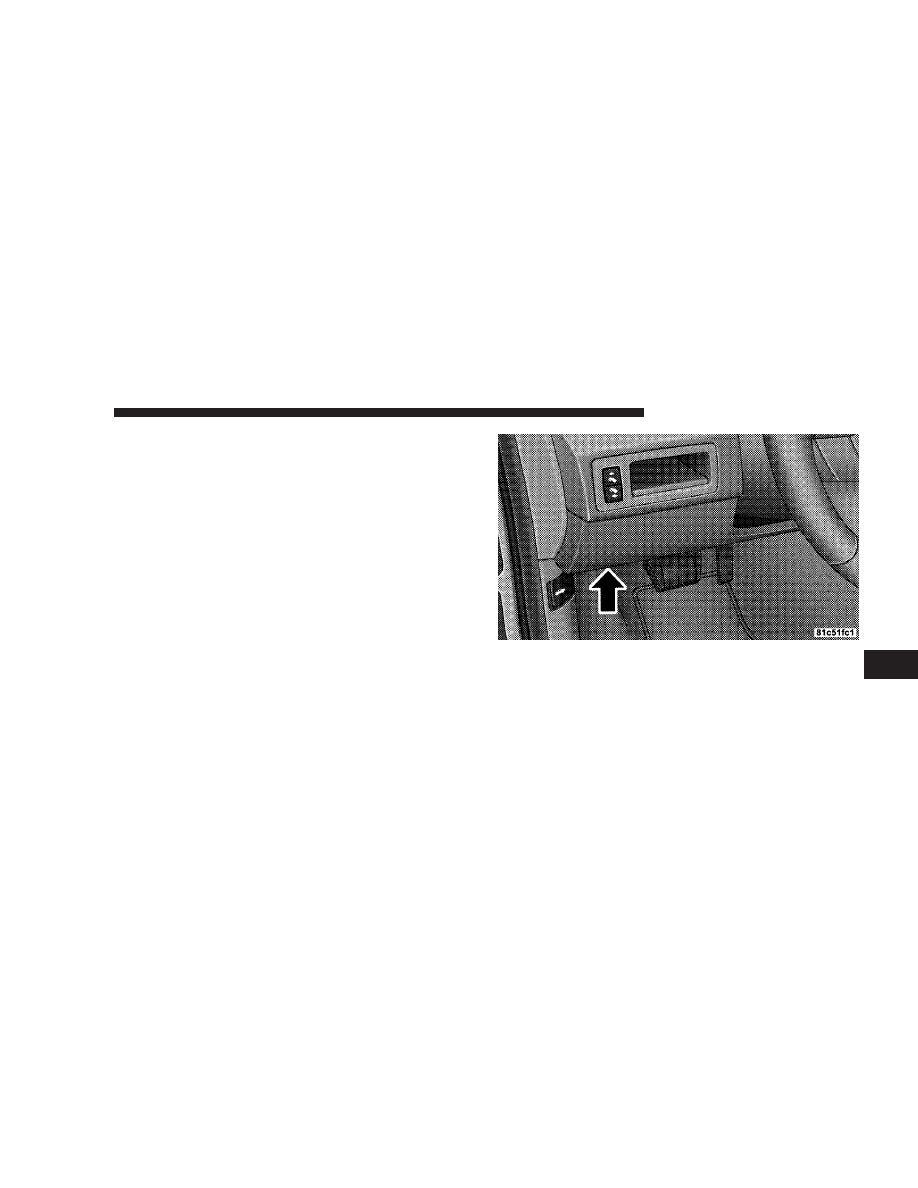

The fuse panel is on the lower instrument panel just to
the left of the steering column.

Fuse Panel

MAINTAINING YOUR VEHICLE

373

7

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

1

30 Amp
Green

Audio Amp (B+)

2

15 Amp
Blue

Sunroof (B+)

3

10 Amp
Red

Htd Mirror (EBL)

4

20 Amp
Yellow

Rr Pwr Out (B+)

5

10 Amp
Red

Rr HVAC (R/O)
(Commander Only)

6

Spare (B+)

7

20 Amp
Yellow

Door Locks (B+)

8

Spare (B+)

9

20 Amp
Yellow

Pwr Outlet (B+)

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

10

10 Amp
Red

Final Drive Control
Module (FDCM),
Heater Ventilation/
Air Conditioning
(HVAC), Rear Heated
Seat Switch, O/H,
Heater Ventilation/
Air Conditioning
(HVAC) Relay, Rear
Park Assist

11

Spare (B+)

12

10 Amp
Red

Door Mods, O/H
Lamps, IP Courtesy
Lamps, Glove Box
Lamp (B+)

13

10 Amp
Red

Autowipe (R/A)

374

MAINTAINING YOUR VEHICLE

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

14

20 Amp
Yellow

Cigar Ltr (R/A)

15

10 Amp
Red

Tire Pressure Tran-
sponders (R/O)

16

10 Amp
Red

Upper & Lower
Switch Bank, Diag.
Connector, Cluster
(B+)

17

15 Amp
Blue

Flipper Glass (B+)

19

Spare
(R/S)

20

10 Amp
Red

Steering Column Con-
trol Module (SCCM),
Cluster (R/S), BUX
Trailer Tow

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

21

Spare
(Acc De-
lay)

22

15 Amp
Blue

Rear Wiper (B+)

24

10 Amp
Red

Power Distribution
Center (PDC) Relays,
Powertrain Control
Module, A580 (R/S)

25

10 Amp
Red

Shifter Assy (BTSI),
Trans. Case Switch,
ESP/ABS, Trailer
Sway Damp Relay

MAINTAINING YOUR VEHICLE

375

7

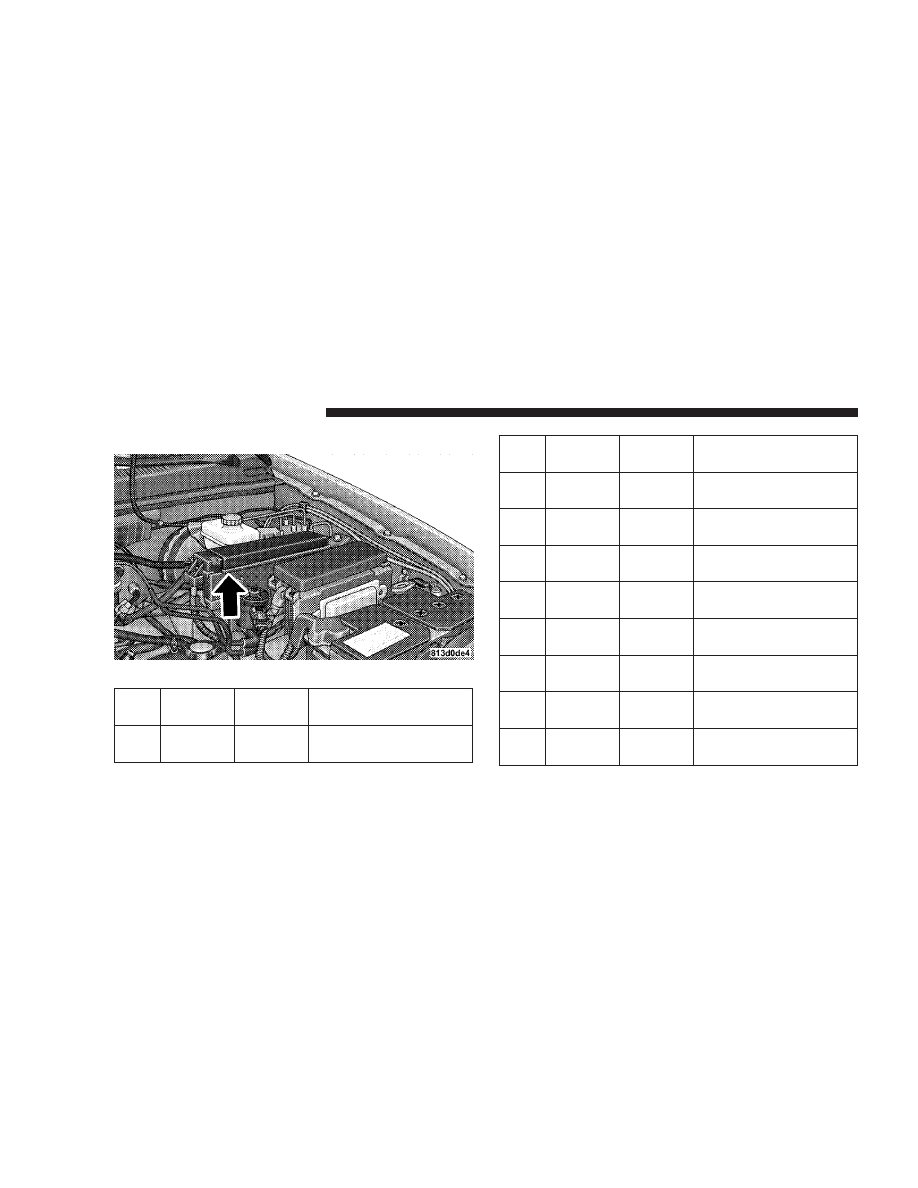

Underhood Fuses (Power Distribution Center)

Cav-

ity

Cartridge

Fuse

Mini-

Fuse

Description

1

50 Amp
Red

PTC Heater 1 (Diesel
Only)

Cav-

ity

Cartridge

Fuse

Mini-

Fuse

Description

2

40 Amp
Green

HID Headlamps

3

50 Amp
Red

PTC Heater 2 (Diesel
Only)

4

30 Amp
Pink

Power Outlets

5

50 Amp
Red

PTC Heater 3 (Diesel
Only)

6

30 Amp
Pink

Cig Lighter, Trail Tow
Batt

7

40 Amp
Green

Power Liftgate (Com-
mander Only)

8

40 Amp
Green

Starter, JB Power

9

20 Amp
Blue

Front Power Windows

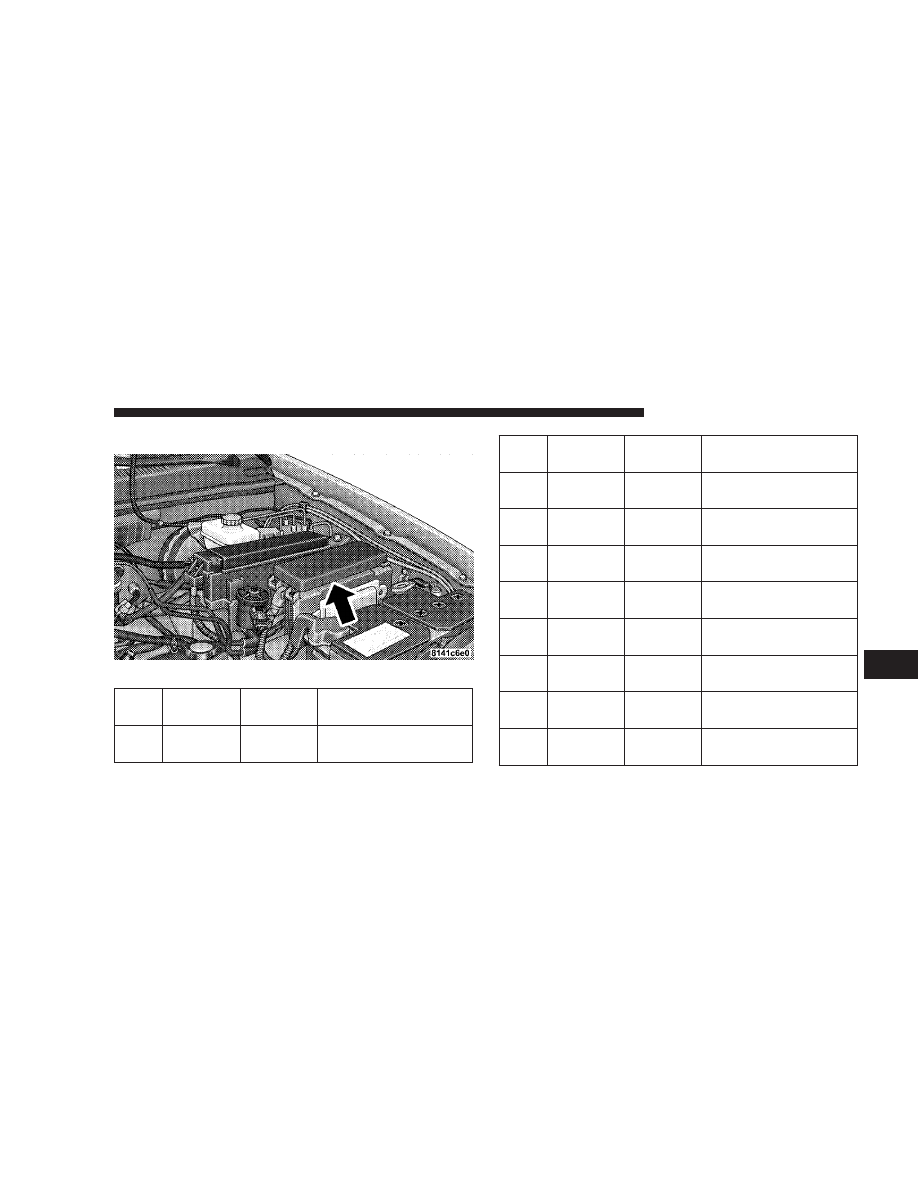

Power Distribution Center

376

MAINTAINING YOUR VEHICLE

Cav-

ity

Cartridge

Fuse

Mini-

Fuse

Description

10

—

Spare

11

40 Amp
Green

HVAC Blower

12

30 Amp
Pink

Rear Wiper, Ign R/O

13

40 Amp
Green

Rear Window Defroster
(EBL)/Heated Mirror

14

30 Amp
Pink

Rear HVAC (If
Equipped)

15

—

Spare

16

50 Amp
Red

ASD

17

30 Amp
Pink

ABS Pump

18

40 Amp
Green

Accessory Delay, Seats

Cav-

ity

Cartridge

Fuse

Mini-

Fuse

Description

19

40 Amp
Green

JB Power

20

30 Amp
Pink

Wiper Motor

21

20 Amp
Yellow

Fuel Pump

22

20 Amp
Yellow

TCM, A/C Clutch

23

25 Amp
Natural

Power Inverter

24

20 Amp
Yellow

Rear Heated Seats

25

20 Amp
Yellow

Final Drive Control
Module (FDCM)

26

15 Amp
Blue

Brake Lamps

MAINTAINING YOUR VEHICLE

377

7

Cav-

ity

Cartridge

Fuse

Mini-

Fuse

Description

27

20 Amp
Yellow

HD Washer (If
Equipped) (Export
Only)

28

30 Amp
Green

ABS Valves

29

20 Amp
Yellow

PCM Batt (Gasoline
Only)

30

—

Spare

31

—

Spare

32

15 Amp
Blue

Powertrain Control
Module (Diesel Only)

33

20 Amp
Yellow

Final Drive Control
Module (FDCM) E-Diff

34

—

Spare

35

20 Amp
Yellow

Trail-Tow Mod (Export
Only)

Cav-

ity

Cartridge

Fuse

Mini-

Fuse

Description

36

—

Spare

37

20 Amp
Yellow

Ignition Switch

38

20 Amp
Yellow

HID Left

39

20 Amp
Yellow

HID Right

40

25 Amp
Natural

Next Generation Con-
troller (NGC), Injectors

41

20 Amp
Yellow

Subwoofer (SRT Only)

42

—

Spare

43

25 Amp
Natural

Coils, Actuators

44

—

Spare

378

MAINTAINING YOUR VEHICLE

Underhood Fuses (Integrated Power Module)

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

8

10 Amp
Red

Lt Park Lamps

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

9

10 Amp
Red

Trailer-Tow Park
Lamps

10

10 Amp
Red

Rt Park Lamps

12

20 Amp
Yellow

Front Control Module
(FCM) Batt #4

13

20 Amp
Yellow

Front Control Module
(FCM) Batt #2

14

20 Amp
Yellow

Adjustable Pedal

15

20 Amp
Yellow

Ft Fog Lamps

16

20 Amp
Yellow

Horn

17

20 Amp
Yellow

Rear Fog Lamps (Ex-
port Only)

Integrated Power Module

MAINTAINING YOUR VEHICLE

379

7

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

18

20 Amp
Yellow

Front Control Module
(FCM) Batt #1

19

20 Amp
Yellow

Lt Trailer-Tow Stop/
Turn

20

20 Amp
Yellow

Front Control Module
(FCM) Batt #3

21

20 Amp
Yellow

Rt Trailer-Tow Stop/
Turn

22

30 Amp
Pink

Final Drive Control
Module (FDCM)
MOD

23

50 Amp
Red

Radiator Fan

27

15 Amp
Blue

Ignition Off Draw
(IOD) #1

28

20 Amp
Yellow

Ignition Off Draw
(IOD) #2

Cav-

ity

Cartridge

Fuse

Mini-Fuse

Description

29

10 Amp
Red

Occupant Restraint
Controller (ORC) R/S

30

10 Amp
Red

Occupant Restraint
Controller (ORC) R/O

VEHICLE STORAGE

If you are leaving your vehicle dormant for more than
21 days you may want to take steps to protect your
battery. You may:

• Remove fuse #27 in the Intelligent Power Module

labeled Ignition-Off Draw (IOD#1).

• Or, disconnect the negative cable from the battery.
• Anytime you store your vehicle, or keep it out of

service (i.e. vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will

380

MAINTAINING YOUR VEHICLE

ensure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

REPLACEMENT BULBS

Interior Lights

Bulb Type

Glove Box Light . . . . . . . . . . . . . . . . . . . . . . . . . 194
Grab Handle Light . . . . . . . . . . . . . . . . L002825W5W
Overhead Console Reading Lights . . . . . . . . . . VT4976
Rear Cargo Light . . . . . . . . . . . . . . . . . . . . . . . 214–2
Visor Vanity Light . . . . . . . . . . . . . . . . . . . . . V26377
Underpanel Courtesy Lights . . . . . . . . . . . . . . . . . 906
Instrument Cluster (General Illumination) . . . . . . . 103
Telltale/Hazard Light . . . . . . . . . . . . . . . . . . . . . . 74

Exterior Lights

Bulb Type

Backup Lights . . . . . . . . . . . . . . . . . . . . . . . . . 3157K
Front Fog Lights . . . . . . . . . . . . . . . . . . . . . . . . 9145
Front Park/Turn Light . . . . . . . . . . . . . . . . . . . 3157A
Front Side Marker . . . . . . . . . . . . . . . . . . . . . . W5W
Headlights (Low Beam) . . . . . . . . . . . . . . . . . . . 9006
Headlights (High Beam) . . . . . . . . . . . . . . . . . . . 9005
Rear Turn/Stop/Tail Lights . . . . . . . . . . . . . . . 3157K

NOTE:

Numbers refer to commercial bulb types that

can be purchased from your authorized dealer.

If a bulb needs to be replaced, visit your authorized
dealer or refer to the applicable Service Manual.

MAINTAINING YOUR VEHICLE

381

7

BULB REPLACEMENT

High Intensity Discharge Headlights (HID) — If
Equipped

The headlights are a type of high voltage discharge tube.
High voltage can remain in the circuit even with the
headlight switch off and the key removed. Because of
this, you should not attempt to service a headlight bulb
yourself. If a headlight bulb fails, take your vehicle to
an authorized dealer for service.

WARNING!

A transient high tension occurs at the bulb sockets of
High Intensity Discharge (HID) headlights when the
headlight switch is turned ON. It may cause serious
electrical shock or electrocution if not serviced prop-
erly. See your authorized dealer for service.

NOTE:

On vehicles equipped with High Intensity Dis-

charge Headlights (HID), when the headlights are turned
on, there is a blue hue to the lights. This diminishes and
becomes more white after approximately 10 seconds, as
the system charges.

Headlight

1. Open the hood.

2. Turn the low or high beam bulb one–quarter turn
counterclockwise to remove from housing.

382

MAINTAINING YOUR VEHICLE

3. Disconnect the electrical connector and replace the
bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with any oily surface, clean the
bulb with rubbing alcohol.

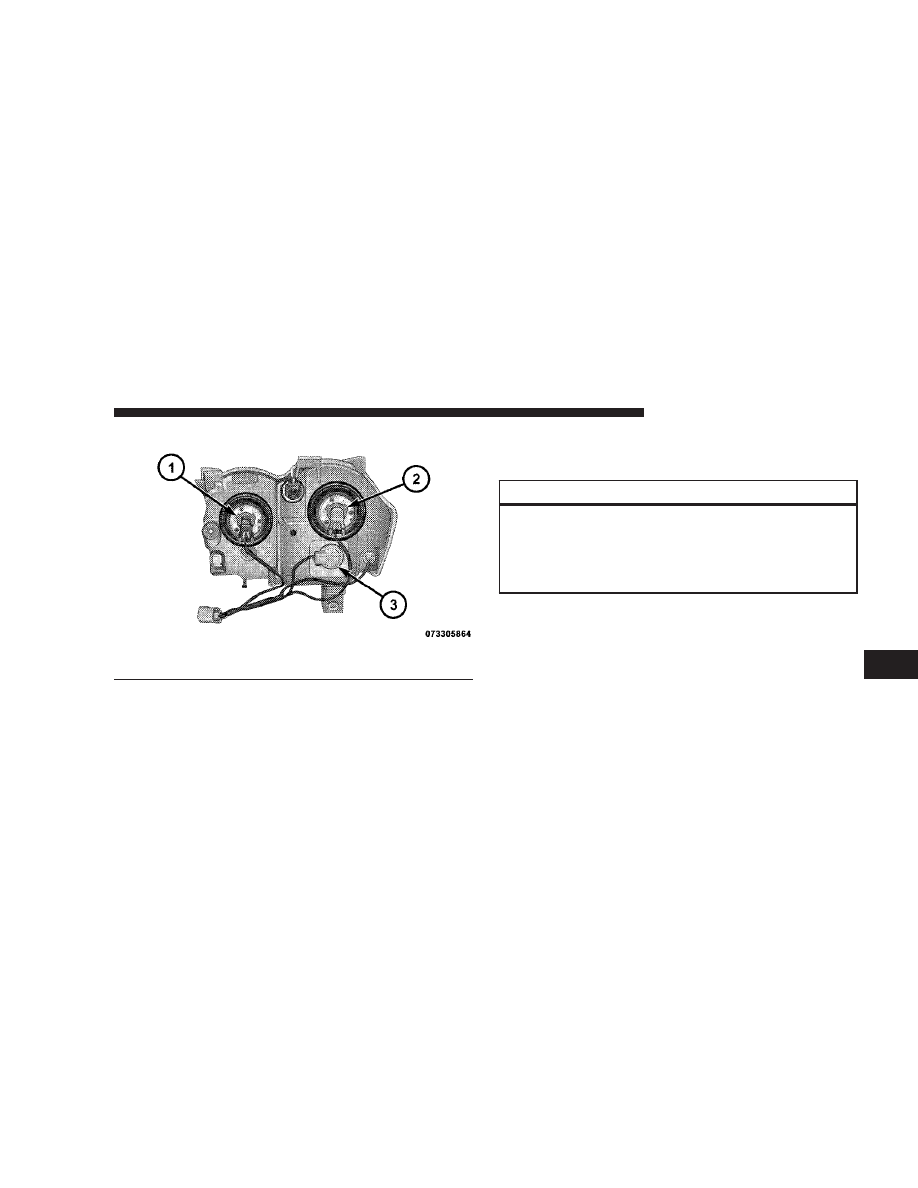

1 — High Beam Bulb

3 — Turn Signal Bulb

2 — Low Beam Bulb

MAINTAINING YOUR VEHICLE

383

7
