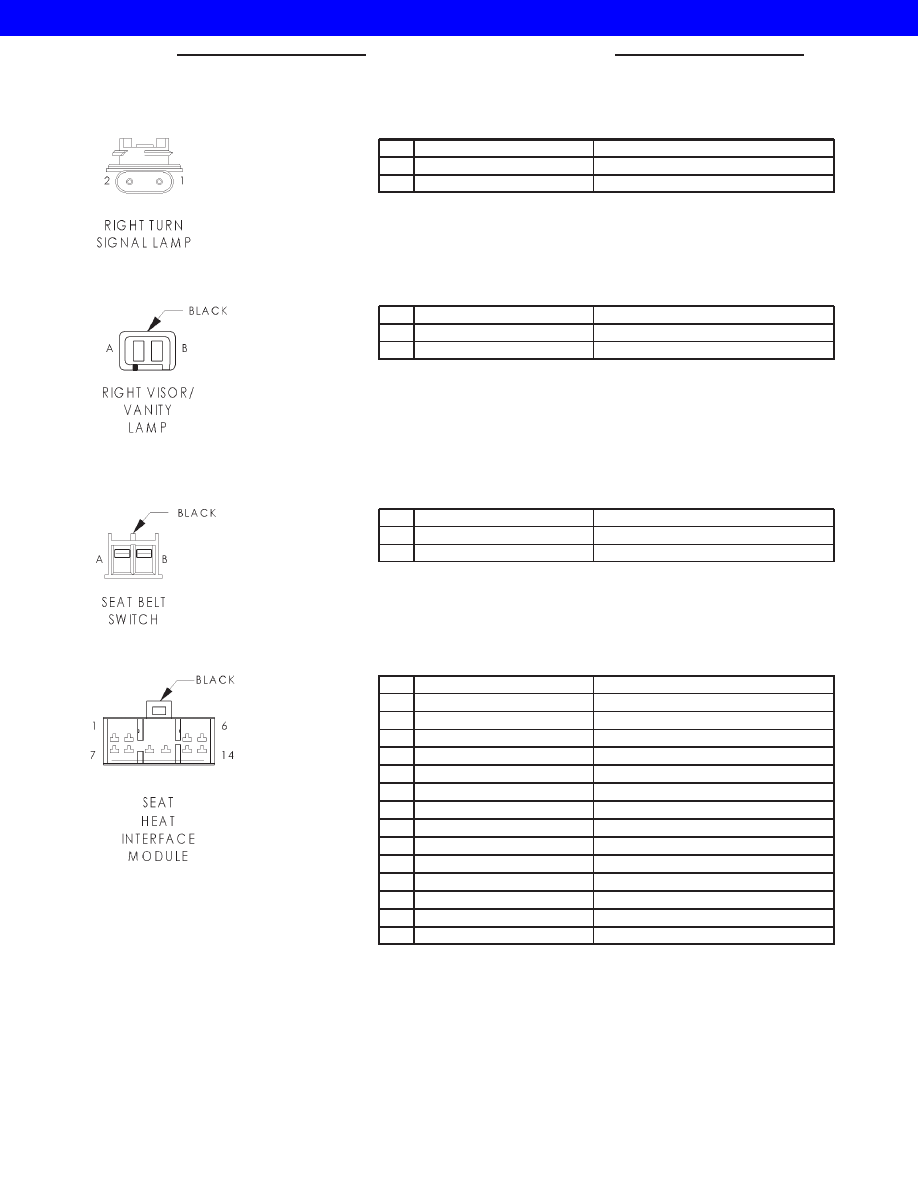

RIGHT TURN SIGNAL LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L63 18BR/RD

RIGHT TURN SIGNAL

RIGHT VISOR/VANITY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

Z1 20BK

GROUND

SEAT BELT SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G10 20LG/RD

SEAT BELT SWITCH SENSE

B

Z1 20BK

GROUND

SEAT HEAT INTERFACE MODULE - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

P133 18TN/DG

LEFT SEAT HEATER SWITCH MUX

2

P141 18TN/LB

SENSOR FEED

3

P86 18PK/BK

RIGHT HEAT ELEMENT OUTPUT

4

F235 16RD

HEATED SEAT RELAY OUTPUT

5

P87 18BK/OR

LEFT HEAT ELEMENT OUTPUT

6

F235 16RD

HEATED SEAT RELAY OUTPUT

7

P144 18BK/YL

RIGHT HEAT SENSE INPUT

8

P143 18BK/DG

LEFT HEAT SENSE INPUT

9

P134 18TN/RD

RIGHT SEAT HEATER SWITCH MUX

10

P138 18VT/LG

RIGHT SEAT LOW HEAT LED DRIVER

11

P140 18VT/BK

RIGHT SEAT HIGH HEAT LED DRIVER

12

P137 18VT

LEFT SEAT LOW HEAT LED DRIVER

13

Z2 18BK/LG

GROUND

14

P139 18VT/WT

LEFT SEAT HIGH HEAT LED DRIVER

8Wa - 80 - 102

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

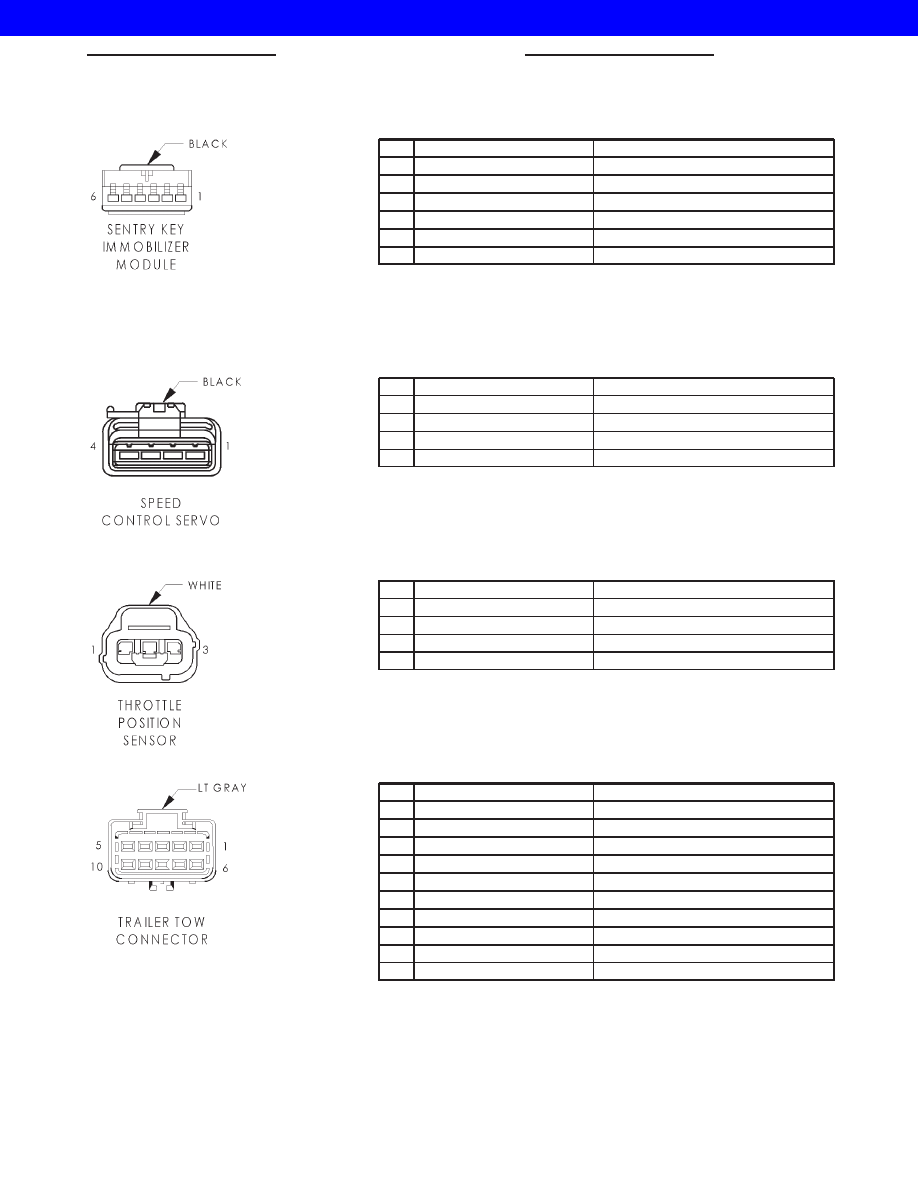

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

D1 20VT/BR

CCD BUS(+)

2

D2 20WT/BK

CCD BUS(-)

3

Z2 20BK/LG

GROUND

4

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

F1 20DB/GY

FUSED B(+)

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

2

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z1 18BK

GROUND

THROTTLE POSITION SENSOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K22 18OR/DB (M/T)

THROTTLE POSITION SENSOR SIGNAL

2

K22 20OR/DB (A/T)

THROTTLE POSITION SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

TRAILER TOW CONNECTOR - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L74 20LG

BRAKE LAMP SWITCH OUTPUT

3

L10 18BR/LG

BACK-UP LAMP FEED

4

A6 20RD/OR

FUSED B(+)

5

L77 20BR/YL

FUSED HEADLAMP SWITCH OUTPUT

6

-

-

7

B40 14LB

TRAILER TOW BRAKE B(+)

8

Z1 14BK

GROUND

9

-

-

10

L73 20YL

BRAKE LAMP SWITCH OUTPUT

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 103

2001 JEEP CHEROKEE

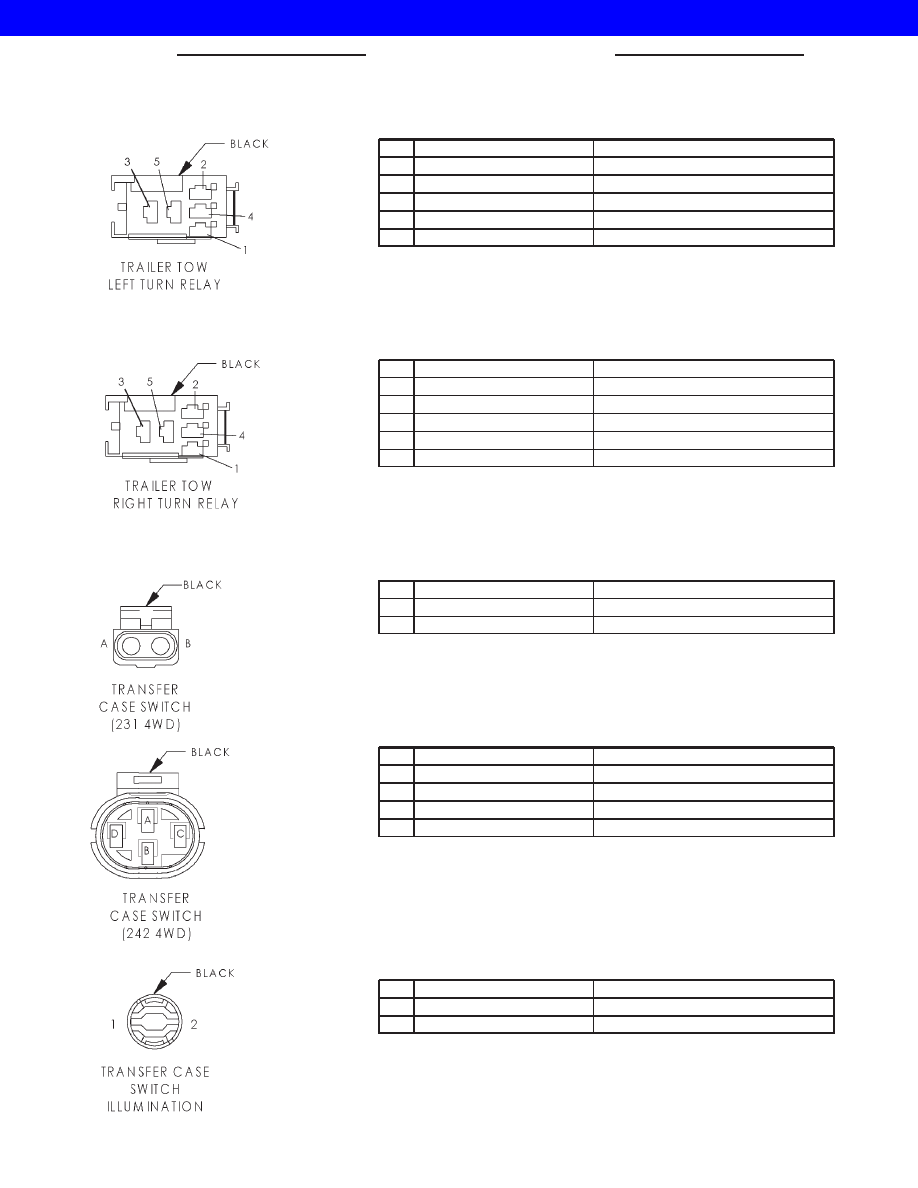

TRAILER TOW LEFT TURN RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L63 20DG/RD

LEFT TURN SIGNAL

2

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

3

A6 20RD/OR

FUSED B(+)

4

-

-

5

L73 20YL

BRAKE LAMP SWITCH OUTPUT

TRAILER TOW RIGHT TURN RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L62 20BK/RD

RIGHT TURN SIGNAL

2

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

3

A6 20RD/OR

FUSED B(+)

4

-

-

5

L74 20LG

BRAKE LAMP SWITCH OUTPUT

TRANSFER CASE SWITCH (231 4WD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G107 20BK/RD

4WD SWITCH SENSE (PART-TIME)

B

Z1 20BK

GROUND

TRANSFER CASE SWITCH (242 4WD) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 20BK

GROUND

B

G106 20BK/WT

4WD SWITCH SENSE (FULL-TIME)

C

-

-

D

G107 20BK/RD

4WD SWITCH SENSE (PART-TIME)

TRANSFER CASE SWITCH ILLUMINATION - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

2

Z1 20BK

GROUND

8Wa - 80 - 104

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

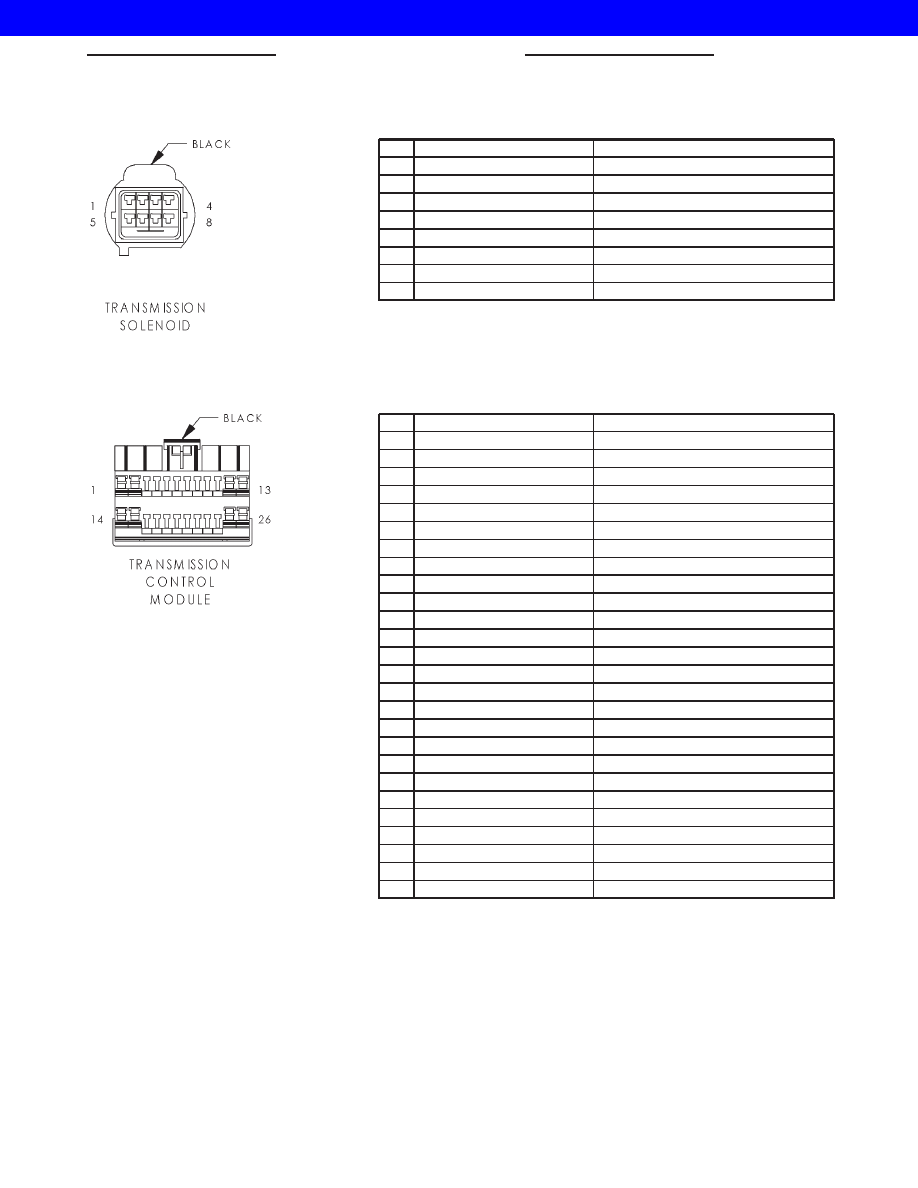

TRANSMISSION SOLENOID - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

2

T60 20OR/WT

SOLENOID B CONTROL

3

T19 20WT

SOLENOID A CONTROL

4

T22 20DB/WT

SOLENOID C CONTROL

5

T31 20VT/LG

INPUT SPEED SENSOR GROUND

6

T13 20DB/BK

OUTPUT SPEED SENSOR GROUND

7

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

8

-

-

TRANSMISSION CONTROL MODULE - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

T31 20VT/LG

INPUT SPEED SENSOR GROUND

2

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

3

T13 20DB/BK

OUTPUT SPEED SENSOR GROUND

4

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

5

-

-

6

D2 20WT/BK

CCD BUS(-)

7

D1 20VT/BR

CCD BUS(+)

8

-

-

9

T3 18VT

TRS 3 SENSE

10

-

-

11

T22 20DB/WT

SOLENOID C CONTROL

12

T19 20WT

SOLENOID A CONTROL

13

T60 20OR/WT

SOLENOID B CONTROL

14

D21 20PK

SCI TRANSMIT

15

-

-

16

K167 20BR/YL

SENSOR GROUND

17

K22 20OR/DB

THROTTLE POSITION SENSOR SIGNAL

18

L10 18BR/LG

TRS REVERSE SENSE

19

-

-

20

-

-

21

T42 18VT/WT

TRS 1-2 SENSE

22

T1 18LG/BK

TRS OVERDRIVE SENSE

23

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

24

Z12 18BK/TN

GROUND

25

M1 20PK

FUSED B(+)

26

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)
