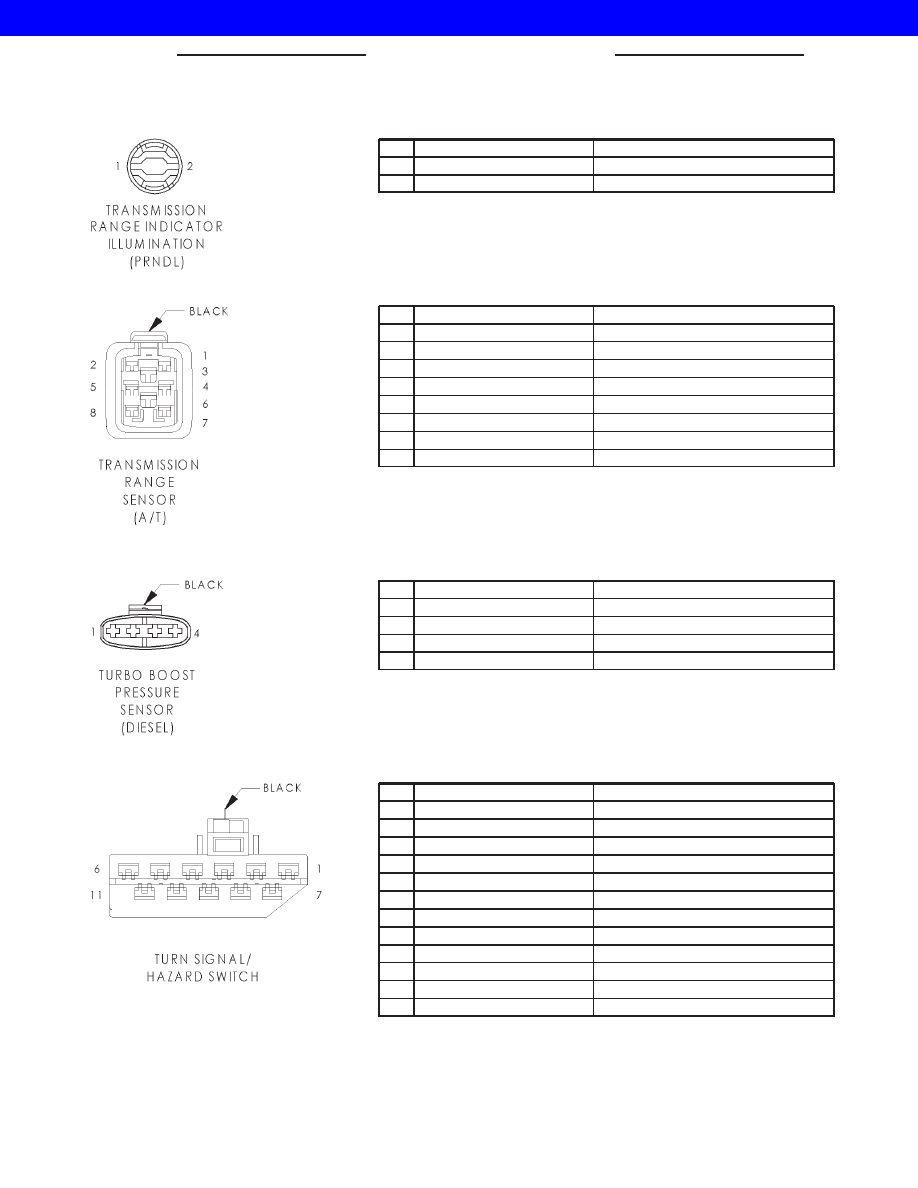

TRANSMISSION RANGE INDICATOR ILLUMINATION (PRNDL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

2

Z1 20BK

GROUND

TRANSMISSION RANGE SENSOR (A/T) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T42 18VT/WT

TRS 1-2 SENSE

2

T3 18VT

TRS 3 SENSE

3

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T1 18LG/BK

TRS OVERDRIVE SENSE

5

-

-

6

L10 18BR/LG

TRS REVERSE SENSE

7

T41 20BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

8

Z1 18BK

GROUND

TURBO BOOST PRESSURE SENSOR (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K21 20BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

K9 20LB

5V SUPPLY

4

K1 20DG/RD

BOOST PRESSURE SENSOR SIGNAL

TURN SIGNAL/HAZARD SWITCH - BLACK 11 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT TURN SIGNAL

2

-

-

3

L62 20BR/RD

RIGHT TURN SIGNAL

4

L55 20RD/WT

COMBINATION FLASHER INPUT

5

L6 20RD/WT

FLASHER OUTPUT

6

L12 20VT/TN

HAZARD FLASHER SELECT SIGNAL

7

-

-

8

-

-

9

L63 20DG/RD

LEFT TURN SIGNAL

10

L61 20LG/WT

LEFT TURN SIGNAL

11

L55 20RD/WT

COMBINATION FLASHER INPUT

1

L60 20TN (LHD BUILT UP EXPORT)

RIGHT TURN SIGNAL

8Wa - 80 - 106

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

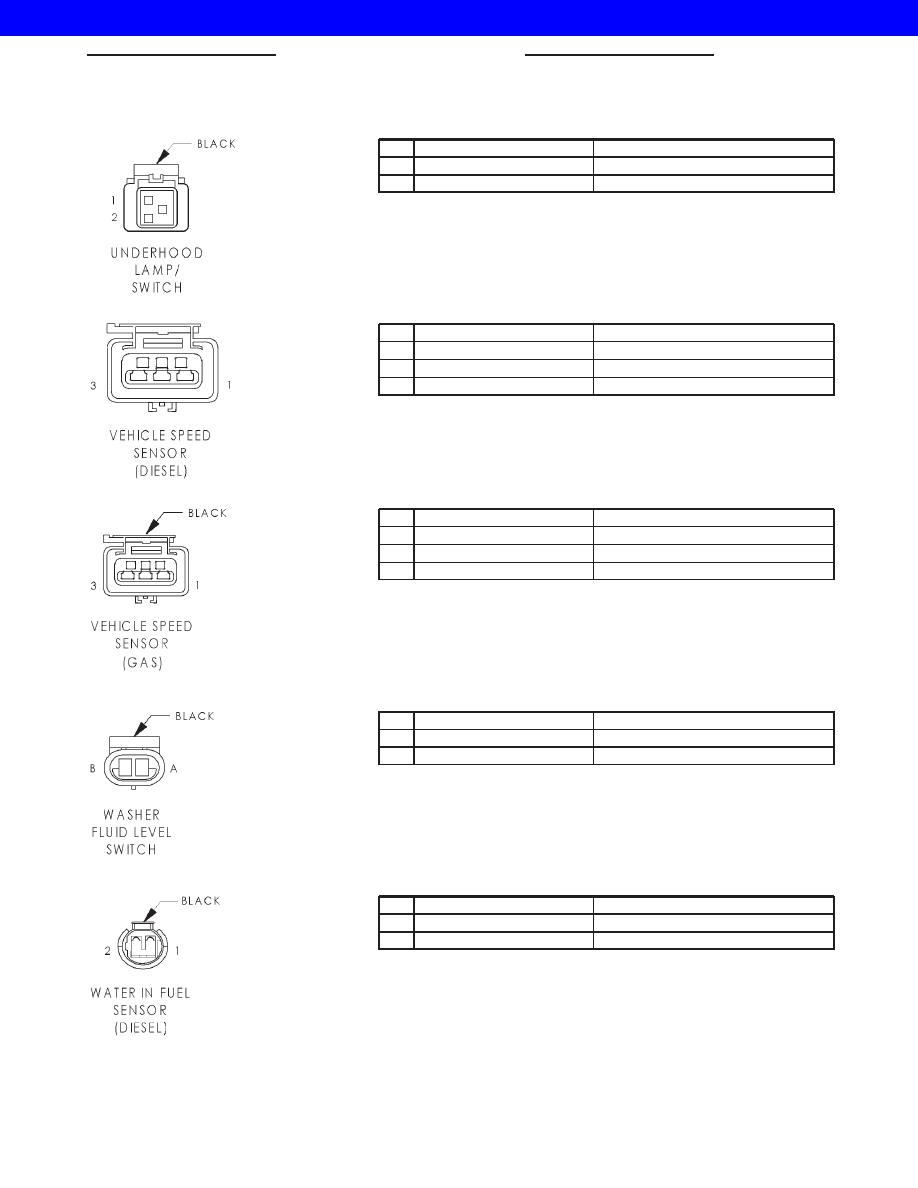

UNDERHOOD LAMP/SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

Z1 20BK

GROUND

VEHICLE SPEED SENSOR (DIESEL) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR

5V SUPPLY

2

K167 18BR/YL

SENSOR GROUND

3

G7 8WT/OR

VEHICLE SPEED SENSOR SIGNAL

VEHICLE SPEED SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/OR

5V SUPPLY

2

K167 20BR/YL

SENSOR GROUND

3

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

WASHER FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 20BK

GROUND

B

G29 20BK/LB

LOW WASHER FLUID SENSE

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 107

2001 JEEP CHEROKEE

2001 JEEP CHEROKEE

8Wa-90 CONNECTOR/GROUND LOCATIONS

TABLE OF CONTENTS

page

CONNECTOR/GROUND LOCATIONS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND
LOCATIONS

DESCRIPTION

This section provides illustrations identifying com-

ponent and connector locations in the vehicle. A con-

nector index is provided. Use the wiring diagrams in
each section for connector identification. Refer to the
index for the proper figure number. For items that
are not shown in this section N/S is placed in the
Fig. column.

Connector Name/Number

Color

Location

Fig.

A/C Compressor Clutch (Diesel)

BK

Left Rear of Engine Compartment

35, 36

A/C-Heater Control - C1 or
Heater Control - C1

BK

Center of Instrument Panel

13, 14

A/C-Heater Control - C2 or
Heater Control - C2

NAT

Center of Instrument Panel

13, 14

A/C High Pressure Switch (LHD)

A/C High Pressure Switch (4.0L)(LHD)

5, 7

A/C High Pressure Switch (RHD)

Left Side of Engine Compartment Near T/O
for A/C Compressor Clutch

8

A/C High Pressure Switch
(Diesel)

Left Side of Engine

35, 36

A/C Low Pressure Switch
(Diesel)(LHD)

Right Rear of Engine Compartment

33

A/C Low Pressure Switch
(Diesel)(RHD)

Left Rear of Engine Compartment

28

A/C Low Pressure Switch
(Gas)(LHD)

Right Rear of Engine Compartment

5

A/C Low Pressure Switch
(Gas)(RHD)

Left Rear of Engine Compartment

5

Accelerator Pedal Position
Sensor (Diesel) (LHD)

BK

Near T/O for Engine Control Module - C1, C2

N/S

Accelerator Pedal Position
Sensor (Diesel)(RHD)

BK

Right Kick Panel Area

34

Airbag Control Module

YL

Under Center Console

18, 21, 32

Ambient Temperature Sensor

BK

Center Grill Opening

5, 6, 33, 40

Back-Up Lamp Switch (4.0L)

BK

Left Side of Transmission

11

Back-Up Lamp Switch (Diesel)

BK

Left Side of Transmission

37

Battery Temperature Sensor

BK

At Battery

5, 6, 7, 8, 32

Blend Door Actuator

BK

T/O at T/O for C209 on HVAC Harness

N/S

Blower Motor

On HVAC Harness

N/S

Blower Motor Relay

BK

Near T/O for C209

N/S
